zerowaf Napisano Decembar 28, 2020 Autor Share #67 Napisano Decembar 28, 2020 Pa evo update: Napravio uzemljenje šasije na kućnu zemlju na jednom od šarafa što drže trafo. Zamjenio dvije žice od RCA do podnožja lampi na pločici sa oklopljenom žicom. Zbogom stari interconnetu od poštanskog srebra. Na drugi kraj tih žica stavio 1K otpor prema gridu pentode. Stavio drugi grid stoper između anode pentode i grida triode - imao sam samo 1k2 otpore pri ruci. .............. Odvojio zvijezdu od šasije sa dvije kontra okrenute diode - jako puno šuma. Skinio diode i spojio zvijezdu kako je i bila, ali sam napravio masivniji spoj sa dobrim komadom bakrene žice na koju sam spojio svih šest masa. Desni kanal radi perfektno, čak i bez zujanja ili šuma na zvučniku. Lijevi kanal ne radi. ................... Prošao još nekoliko puta svaki spoj kao da ispočetka slažem pojačalo. Prelemio sve spojeve u nadi da je negdje hladan lem. Premjerio sve napone na obje strane - isti su ili dovoljno slični. Rastavio i sastavio RCA u nadi da sam možda nekako napravio short prema masi, pa napravio MUTE na lijevom kanalu. Provjerio provodljivost žice sa RCA do pločice. Ohmmetrom usporedio otpore primara lijevog i desnog izlaznog trafoa. Pregledao pločicu za slučaj da je nekakav komadić lema kapnuo i nešto kratkospojio. Nema zvuka na lijevom kanalu. ....................... Hoće li netko kupiti skoro dobar Dynaco prije nego što smislim dovoljno bizaran način da ga dematerijaliziram? Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Decembar 28, 2020 Share #68 Napisano Decembar 28, 2020 ja se odavno nameračio da sastavim ovaj prober - zvukom pokazuje svaki prekid u uređaju - baš kod takvih mozgolomki ili pošalješ kod Zena u Bač na popravku Link to comment Podeli na ovim sajtovima More sharing options...
Srecko Napisano Decembar 28, 2020 Share #69 Napisano Decembar 28, 2020 Kad prosvira onako kako ste želeli sve ćete muke zaboraviti u trenutku. Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #70 Napisano Decembar 28, 2020 pre 9 minuta, Mikorist reče ja se odavno nameračio da sastavim ovaj prober - zvukom pokazuje svaki prekid u uređaju - baš kod takvih mozgolomki ili pošalješ kod Zena u Bač na popravku Pogledat ću video. Eh, da nije granice između Zen bi me već s puškom tjerao koliko bih ga kumio, molio, dosađivao, gnjavio.... pre 8 minuta, Srecko reče Kad prosvira onako kako ste želeli sve ćete muke zaboraviti u trenutku. Znam, Srećko! Sad sam frustriran. Radim na njemu evo deveti dan i došao sam do jednog upotrebljivog kanala. Nemam dovoljno godišnjeg da ga ovim tempom mogu završiti, a kad počnem raditi mogu se slikati što se tiče vremena za ovakve stvari. Mikorist je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
Srecko Napisano Decembar 28, 2020 Share #71 Napisano Decembar 28, 2020 Umorili ste se verovatno pa ne možete da uočite šta vas zavitlava.Zato će sve biti samo slađe. zerowaf je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #72 Napisano Decembar 28, 2020 Hvala Srećko! Link to comment Podeli na ovim sajtovima More sharing options...
Srecko Napisano Decembar 28, 2020 Share #73 Napisano Decembar 28, 2020 Nažalost ja sam potpuni duduk ali ne sumnjam da će gospoda@BANAT I Zen, kad ugrabe vremena, smisliti nešto pametno i pomoći Vam da Dynaco ST-70 prosvira; kako to uvek i čine. zerowaf je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 28, 2020 Share #74 Napisano Decembar 28, 2020 Bas cudno da kada je desni kanal prestao da osciluje i kada si se resio bruma da je levi kanal naprasno `omutaveo` , samo je neka sitnica u pitanju siguran sam tako da predlazem da... - proveri imas li protoka struje u tim izlaznim lampama tog levog kanala sto ne radi ,odnosno izmeri pad napona na zajednickom 15R6 katodnom otporniku - zameni kablove levog i desnog kanala sto ti dovode signal na same RCA ulaze ampa - zameni mesta ulaznim lampama zerowaf and Srecko je reagovao/la na ovo 2 Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #75 Napisano Decembar 28, 2020 pre 1 minut, BANAT reče - proveri imas li protoka struje u tim izlaznim lampama tog levog kanala sto ne radi ,odnosno izmeri pad napona na zajednickom 15R6 katodnom otporniku Oba kanala se savršeno biasiraju. Mjerio sam bias i na šasiji kako je predvidio Dynaco, ali mjerio sam i pad napona direktno na oba 15R6 otpora - savršeno se poklapaju. pre 3 minuta, BANAT reče zameni kablove levog i desnog kanala sto ti dovode signal na same RCA ulaze ampa Jesam. Ista priča. Zaboravio sam to napisati u prvom "plačljivom" postu. pre 3 minuta, BANAT reče zameni mesta ulaznim lampama Jesam. Isto sam zaboravio to spomenuti. Čak sam zamjenio i mjesta izlaznim lampama. I ne samo to - zamjenio sam i lampe, tj. kao hvatanje za slamku sam stavio i set EL34 koje sam imao od prije. ...................... Oba kanala su radila nakon stavljanja grid stopera. Lijevi je prestao raditi nakon petljanja sa masama. No, sve mase sam još nekoliko puta ispratio, prelemio i opet prelemio. Čak sam prošao još dva puta točku po točku u uputama za sastavljanje pojačala. Izmjerio otpor na kondenzatoru prema šasiji bez ispravljačice i onako je kako je Hafler napisao u uputama. Svi naponi na oba kanala su isti ili dovoljno slični na oba kanala bez obzira mjerio DC ili AC, u pogonu dok nešto svira ili bez signala na ulaza. Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Decembar 28, 2020 Share #76 Napisano Decembar 28, 2020 daj te slike masa - možda se nešto vidi na slici što neko može da identifikuje kao problem Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 28, 2020 Share #77 Napisano Decembar 28, 2020 9 minutes ago, zerowaf said: Lijevi je prestao raditi nakon petljanja sa masama. Samo je tu negde sa tim zicama mase nastala greska skoro da sam siguran, zato iskljuci pojacalo i sa sigurno praznim B+ elektrolitima pomocu ohm-metra uporedi ozicenje levog i desnog kanala tako sto ces sa raznih istih tacaka naizmenicno da meris otpor levog i desnog kanala u odnosu na zajednicku tacku mase . Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #78 Napisano Decembar 28, 2020 pre 8 minuta, Mikorist reče daj te slike masa - možda se nešto vidi na slici što neko može da identifikuje kao problem Stižu pre 3 minuta, BANAT reče Samo je tu negde sa tim zicama mase nastala greska skoro da sam siguran, zato iskljuci pojacalo i sa sigurno praznim B+ elektrolitima pomocu ohm-metra uporedi ozicenje levog i desnog kanala tako sto ces sa raznih istih tacaka naizmenicno da meris otpor levog i desnog kanala u odnosu na zajednicku tacku mase . Okej! Pristupam izvršenju. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 28, 2020 Share #79 Napisano Decembar 28, 2020 daj slike , sta si se stiso unimer na omski ( zujalica ili sta vec odgovara ) i uprati po semi od tacke do tacke negde ili imas prekid ili ti je nesto otislo na masu napravi ponovo listu DC napona, naravno ulaz grounded, dummy na izlazu Srecko je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...

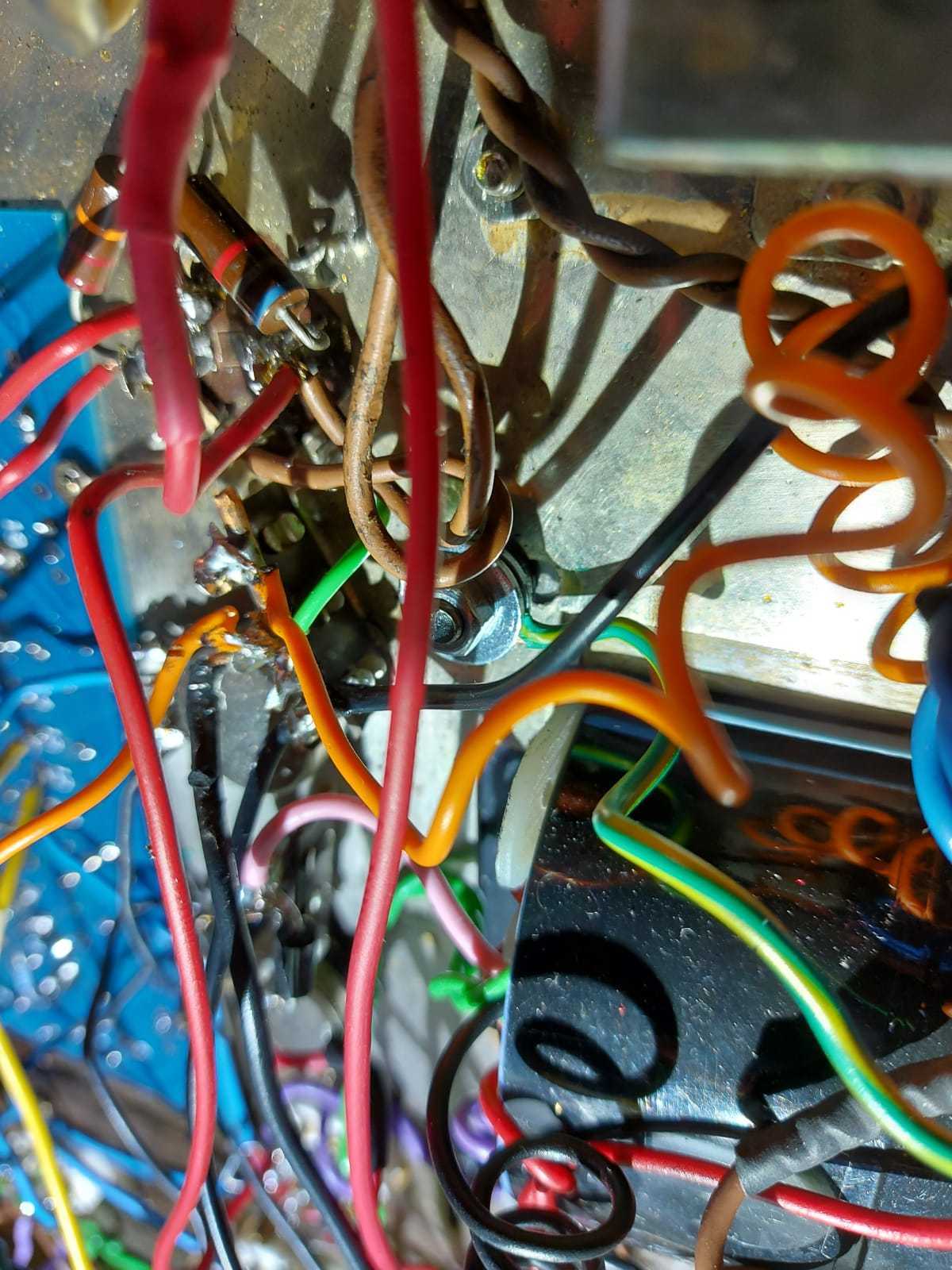

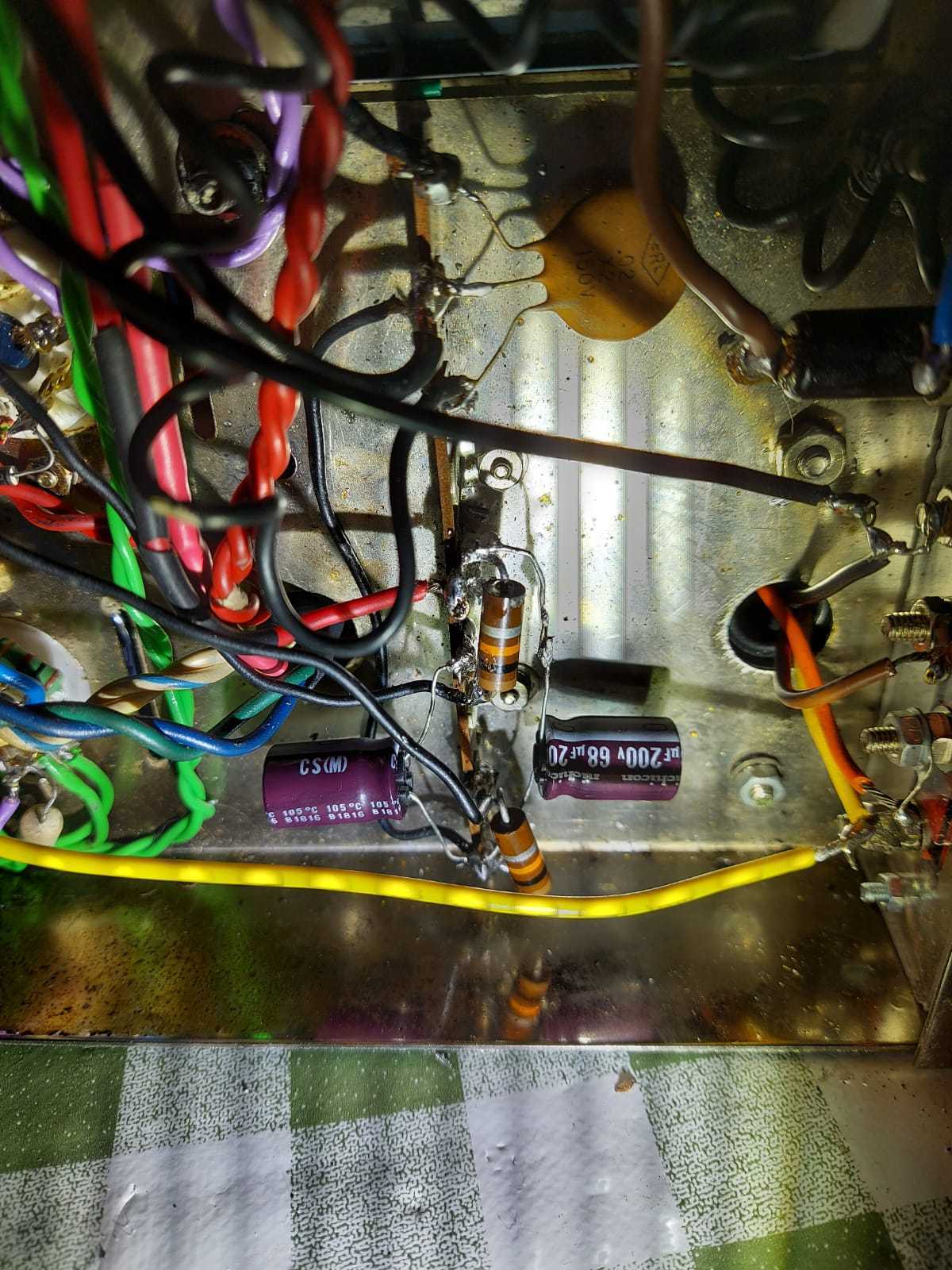

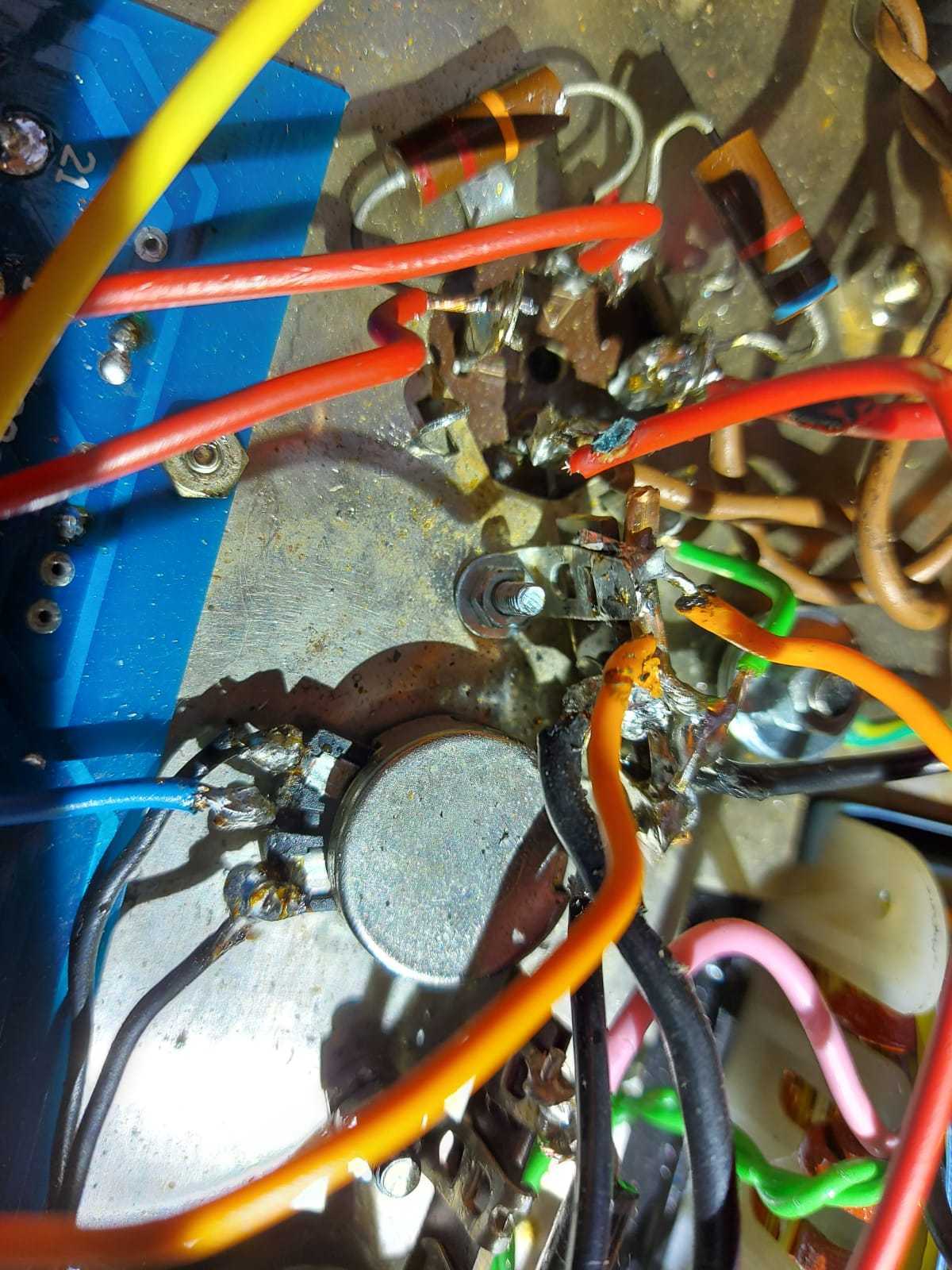

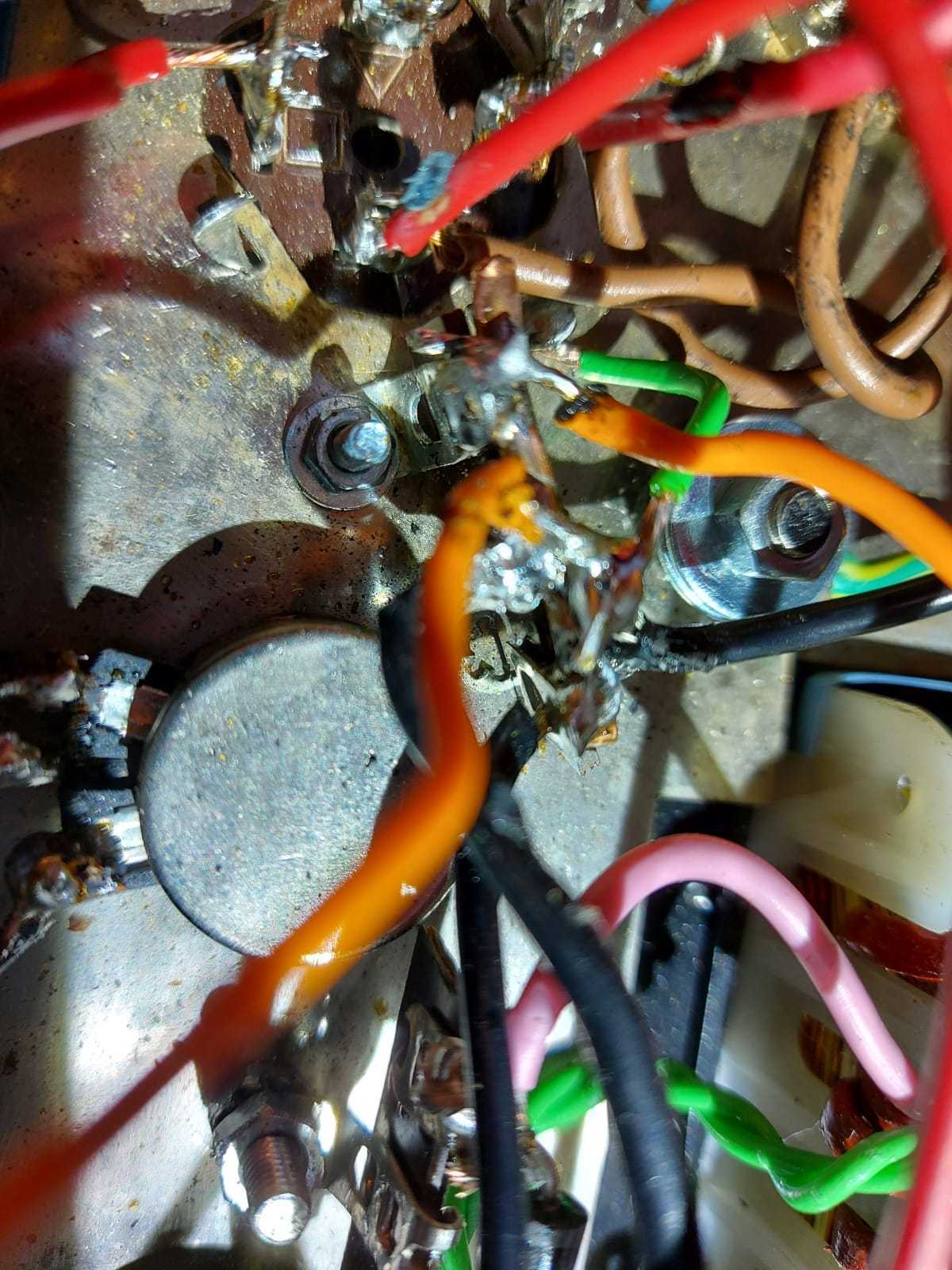

zerowaf Napisano Decembar 28, 2020 Autor Share #80 Napisano Decembar 28, 2020 -Prve dvije fotke je novi star ground. BTW, naručio sam kliješta za krimpanje i okrugle stopice, pa ću ih montirati na šaraf onako kako je Zen napravio Srećku. - Treća fotka je uzemljenje šasije na šarafu naponskog trafoa. U nedostatku okruglih stopica sam pritegao žicu između dvije podloške. Spoj je čvrst i izgleda mi pouzdan. - Četvrta fotka pokazuje nove kondenzatore u pripravi negativnog napona. Onaj kapacitet između masa grijanja je za kojeg sam rekao da ga nemam je zapravo ova keramika sa tri noge. Na svaku vanjsku nogu je spojena jedna od masa grijanja i srednja noga kondenzatora je umasena na star ground. Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #81 Napisano Decembar 28, 2020 pre 3 minuta, Zen Mod reče daj slike , sta si se stiso unimer na omski ( zujalica ili sta vec odgovara ) i uprati po semi od tacke do tacke negde ili imas prekid ili ti je nesto otislo na masu napravi ponovo listu DC napona, naravno ulaz grounded, dummy na izlazu Okej! Pristupam za par trenutaka. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 28, 2020 Share #82 Napisano Decembar 28, 2020 prva stvar - potvrdi da imas 1K2 izmedju pinova 2 i 9 Link to comment Podeli na ovim sajtovima More sharing options...

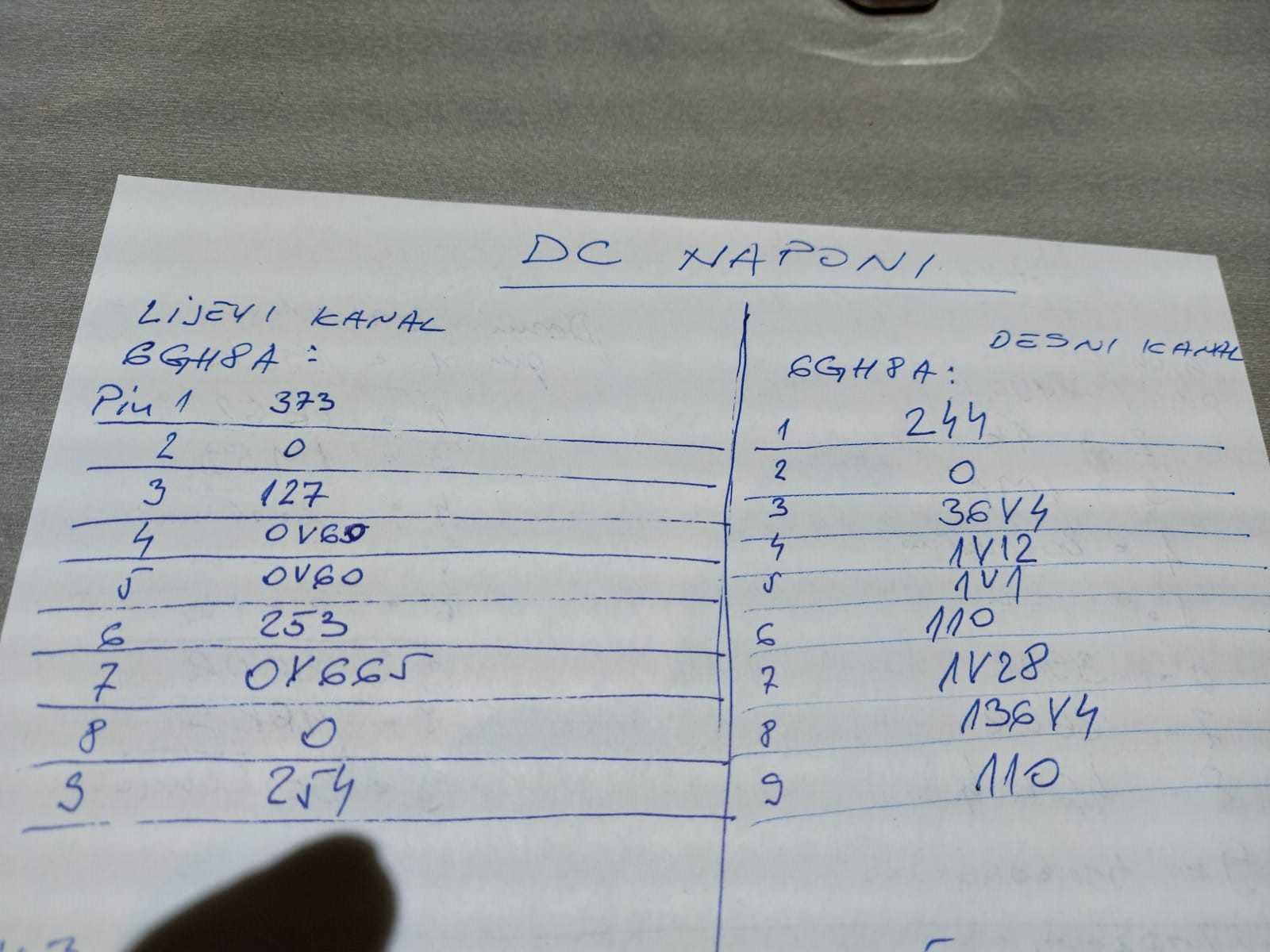

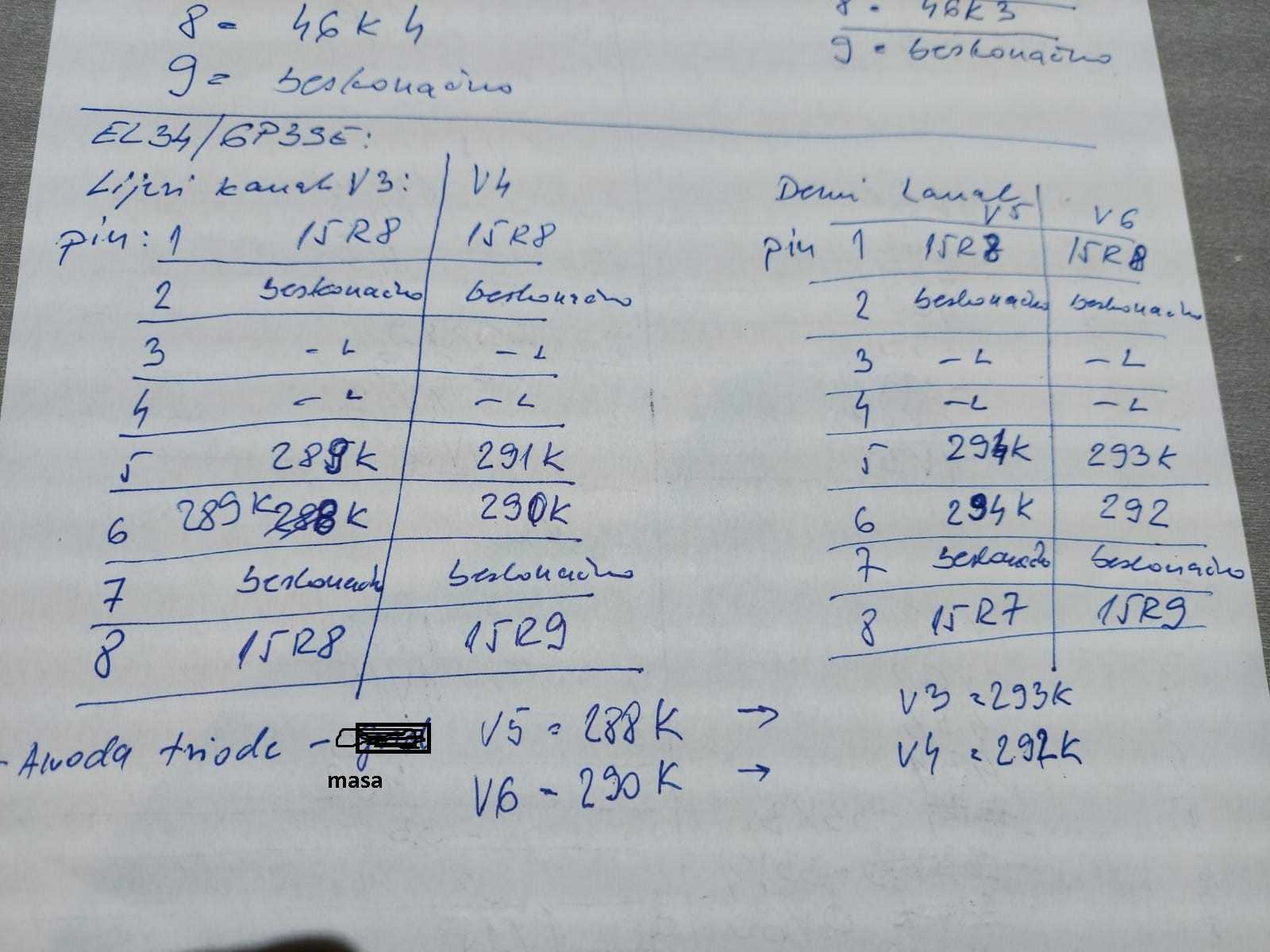

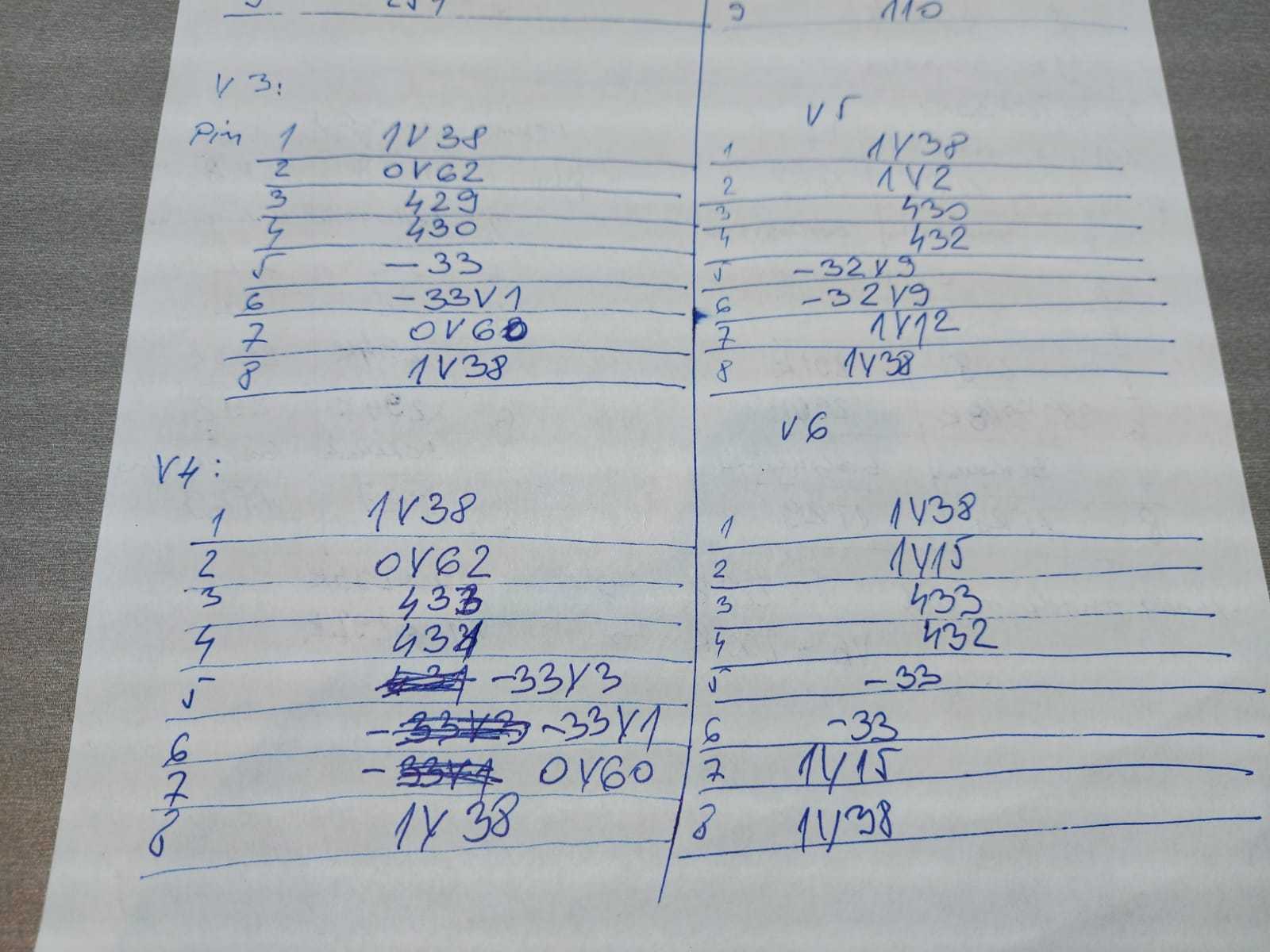

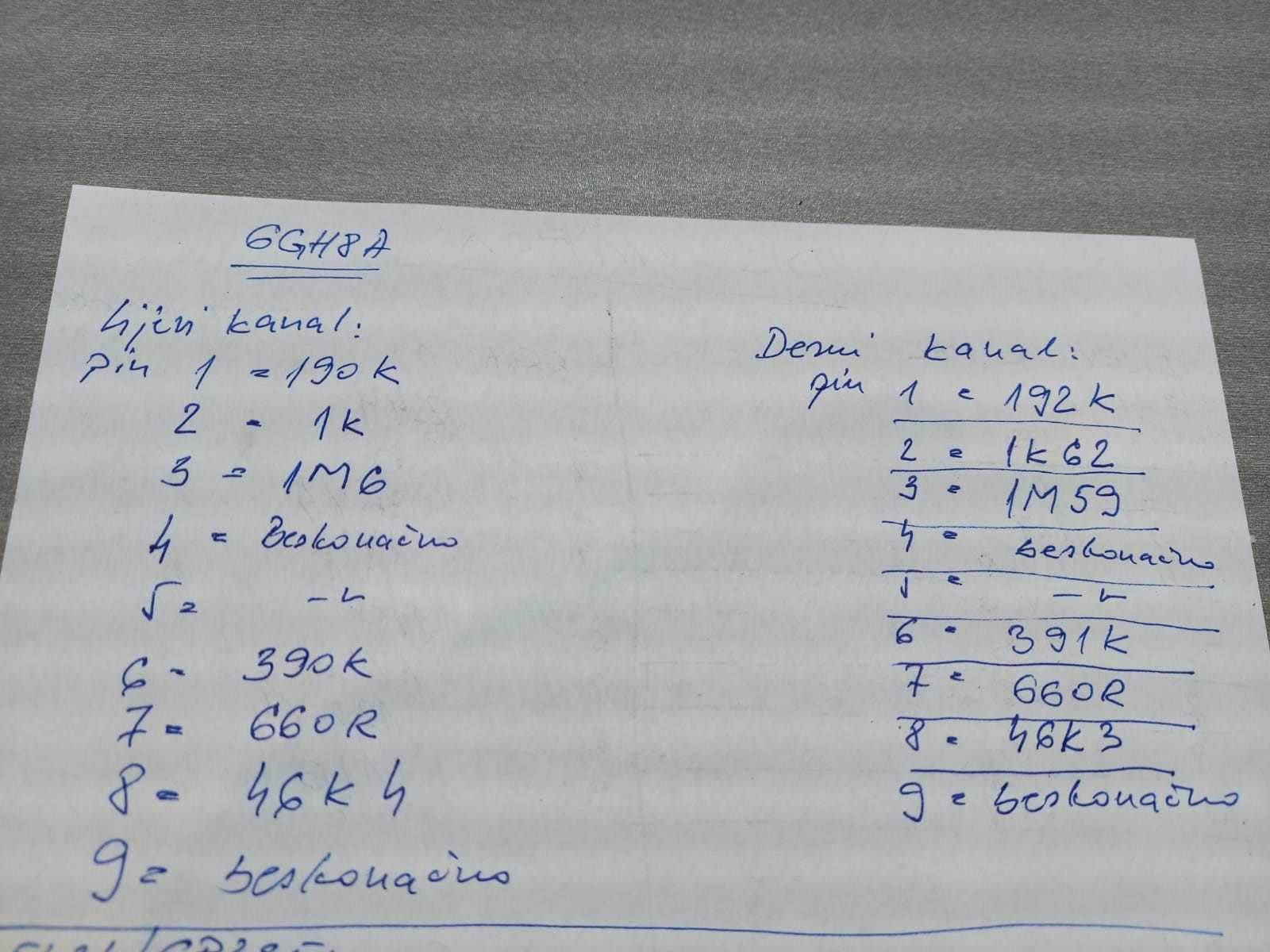

zerowaf Napisano Decembar 28, 2020 Autor Share #83 Napisano Decembar 28, 2020 pre 2 časa, Zen Mod reče prva stvar - potvrdi da imas 1K2 izmedju pinova 2 i 9 @BANAT & @Zen Mod Potrajalo je malo, ali evo napokon. Skinuo sam 1K2 između pinova 6 i 9. (Pin 2 je za 7199) Magarac nije primjetio da je zaboravio pronaći i presjeći vod na pločici. No, kanal koji radi radi i ovako. Otpori prema masi i naponi prema masi su na fotkama. Postoji razlika u naponima ulaznih lampi, ali....što iz toga zaključujem osim da su naponi različiti? Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 28, 2020 Share #84 Napisano Decembar 28, 2020 Po izmerenim DC naponima na levom kanalu sto cuti rekao bih da si napravio neku gresku kada si spajao novi 1K2 grid stoper otpornik sa anode ulazne pentode (pin6) na G1 triode (pin9) ,proveri ga da li i dalje ima tu vrednost , jer cudno mi je da na katodi triode imas 0V , kao da je tu katoda kratkospojena na masu , dok na drugom ispravnom kanalu imas mereno 136,4V sto je neki normalan napon za tu poziciju , tu oko postolja 6GH8A je najverovatne ta mala greska nastala lemljenjem jer se mnogo merenih napona ne slaze sa merenim naponima ispravnog kanala . zerowaf je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #85 Napisano Decembar 28, 2020 pre 4 minuta, BANAT reče Po izmerenim DC naponima na levom kanalu sto cuti rekao bih da si napravio neku gresku kada si spajao novi 1K2 grid stoper otpornik sa anode ulazne pentode (pin6) na G1 triode (pin9) ,proveri ga da li i dalje ima tu vrednost , Skinuo sam taj otpor. Kanal koji svira svira i dalje, a kanal koji ne valja i dalje ne valja. Otpor od RCA prema gridu ulazne pentode je na oba kanala 1k - točno kao i otpor koji sam stavio tamo. pre 6 minuta, BANAT reče jer cudno mi je da na katodi triode imas 0V , kao da je tu katoda kratkospojena na masu , dok na drugom ispravnom kanalu imas mereno 136,4V sto je neki normalan napon za tu poziciju , tu oko postolja 6GH8A je najverovatne ta mala greska nastala lemljenjem jer se mnogo merenih napona ne slaze sa merenim naponima ispravnog kanala . Da. To je jedina razlika vrijedna spomena. Razlike napona ili otpora su na svim drugim mjestima reda veličina nekoliko posto dok je ovdje potpuni promašaj. Koliko god gledao i sa povečalom i sa baterijskom lampom da dobijem više svjetla ne mogu otkriti gdje sam što kratko spojio. Kad se malo odmorim ću potpuno skinuti pločicu i ispratiti jedan po jedan vod na njoj kao i svaki lem koji postoji. Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 28, 2020 Share #86 Napisano Decembar 28, 2020 Na kanalu sto ne radi otkaci i proveri blokac na kratak spoj sto ide spojen sa izvoda sredine navoja za grejanje (6,3V~) lampi na masu . Link to comment Podeli na ovim sajtovima More sharing options...
zerowaf Napisano Decembar 28, 2020 Autor Share #87 Napisano Decembar 28, 2020 Pre sat vremena, BANAT reče Na kanalu sto ne radi otkaci i proveri blokac na kratak spoj sto ide spojen sa izvoda sredine navoja za grejanje (6,3V~) lampi na masu . Hvala! Sad sam tek vidio poruku. Pravio sam veceru za La Famiglia, a onda mi je klinka htjela pustiti neku muziku, pa moram to slusati i komentirati. Ne razumijem na sto tocno mislis. Mozes li u vise rijeci objasniti? BANAT je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
BANAT Napisano Decembar 28, 2020 Share #88 Napisano Decembar 28, 2020 Mislim na mogucnost da je doslo do proboja izloacije izmedju niti grejanja katode triode i same katode , pa kada je to popustilo sledece na putu je bio proboj tog kondenzatora , tako se zatvorilo strujno kolo ka masi, gledam datasheet te cevi i on kaze da je VKf probojni napon 200V ,sto je malo nerealno da se u tom i takvom obrtacu dostigne i dogodi , ali nikad se ne zna jer puno zavisi od proizvodjaca odnosno kvaliteta same lampe , sve to sam zakljucio kada sam uporedio merenja , jer mereno ohmski sa katode na masu ima 46K3 sto je OK , ali kada meris DC napon na anodi triode imas 373Vdc dok na katodi OV , kao da je katoda spojena na masu kroz probijenu izolaciju sa nitima grejaca i odatle kroz probijeni blokac na masu? , ili kao da ta katoda triode uopste nije ugrejana? , ili kao da je izvod katode interno u balonu otkacen od kontaktnog spoljneg pina ? u svakom slucaju otkaci jedan kraj tog blokca i probaj ponovo sta se desava . Link to comment Podeli na ovim sajtovima More sharing options...
