Grone 3 way: Raal | Audio Technology | Acoustic Elegance

[grone]

Poceo sam novi projekat u konsultaciju sa Acom-Raal i bice ovako:

Raal 140-15D

Audio Technology 23 I 52 17 06 SDKA 0,3 P/P Flexcone

Acoustic Elegance TD-15H

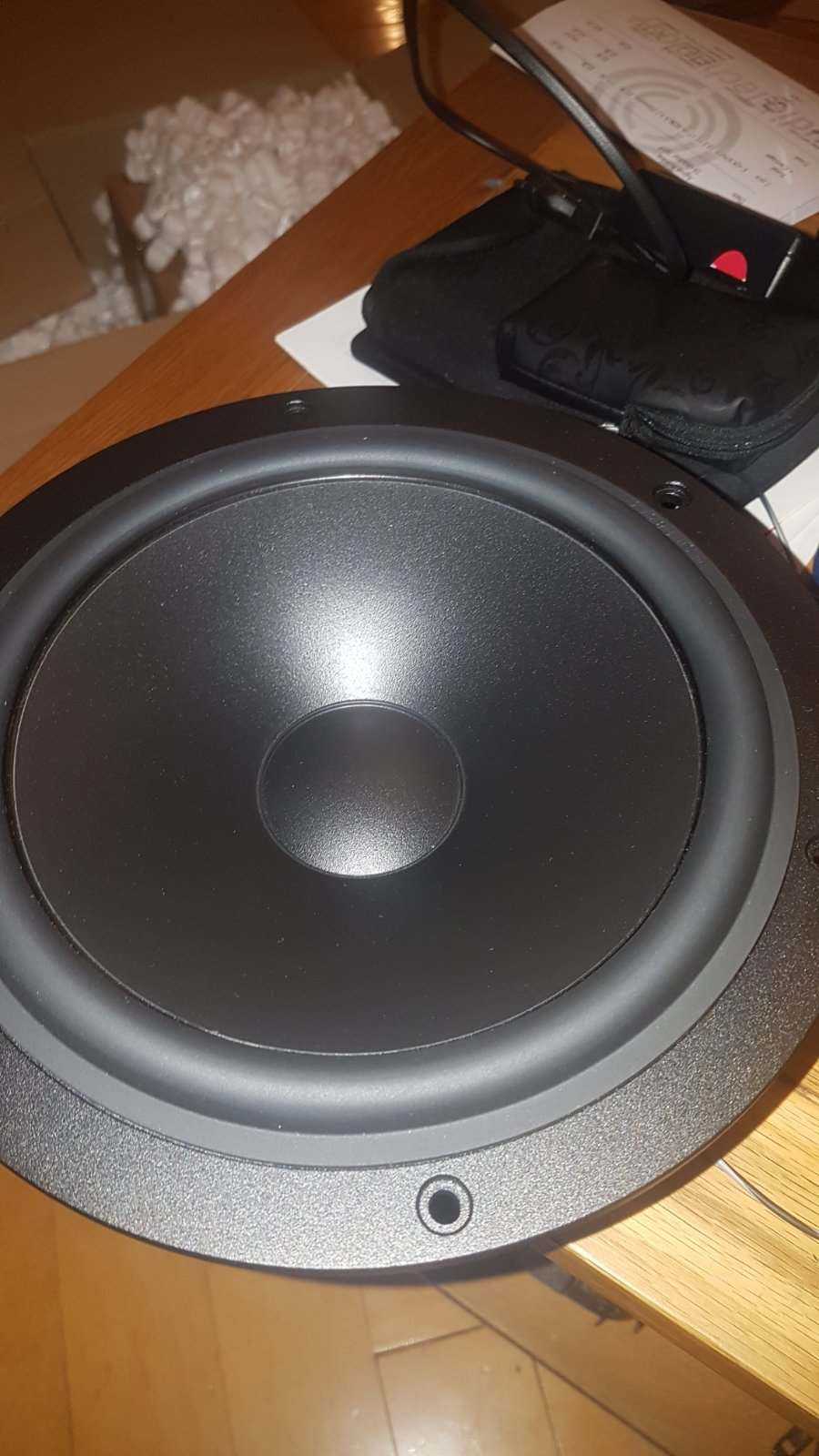

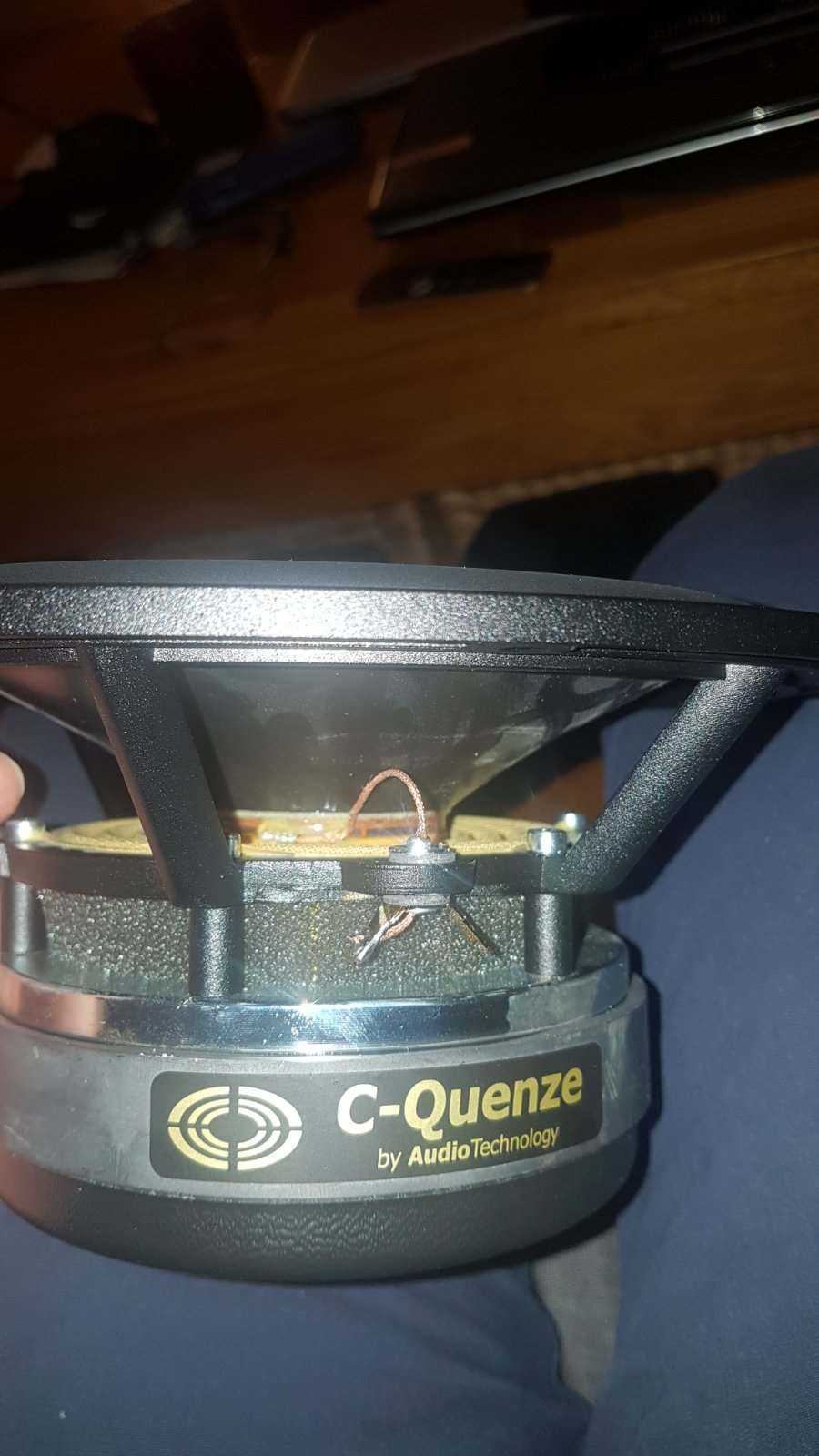

Dosli AT, bice jos slika kad sve dodje.

[shonne]

Poceo sam novi projekat u konsultaciju sa Acom-Raal i bice ovako:
Raal 140-15D
Audio Technology 23 I 52 17 06 SDKA 0,3 P/P Flexcone
Acoustic Elegance TD-15H
Dosli AT, bice jos slika kad sve dodje.

Bravo.
Otvori novu temu kako napredujes sa projektom. [emoji3]

[grone]

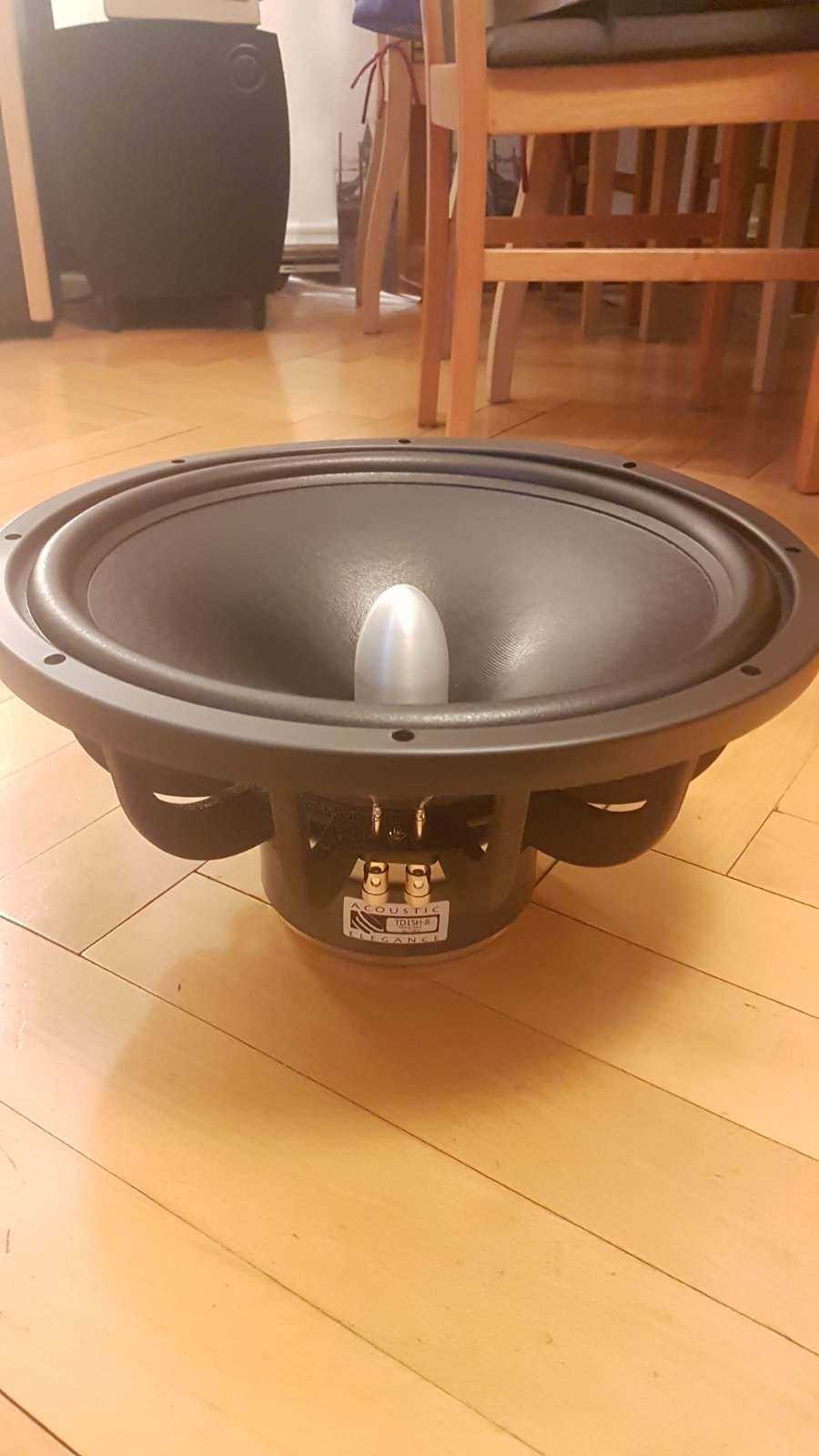

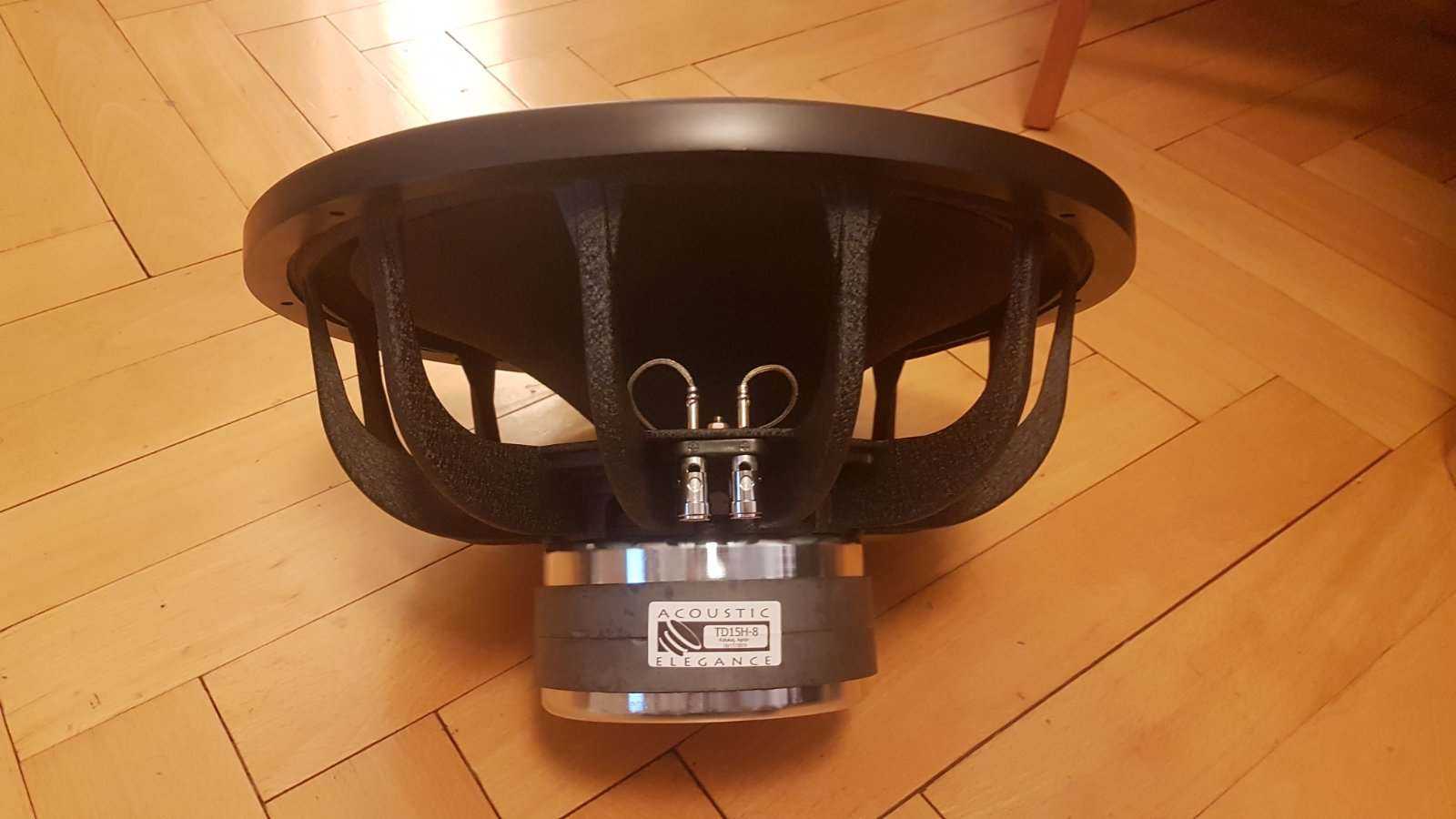

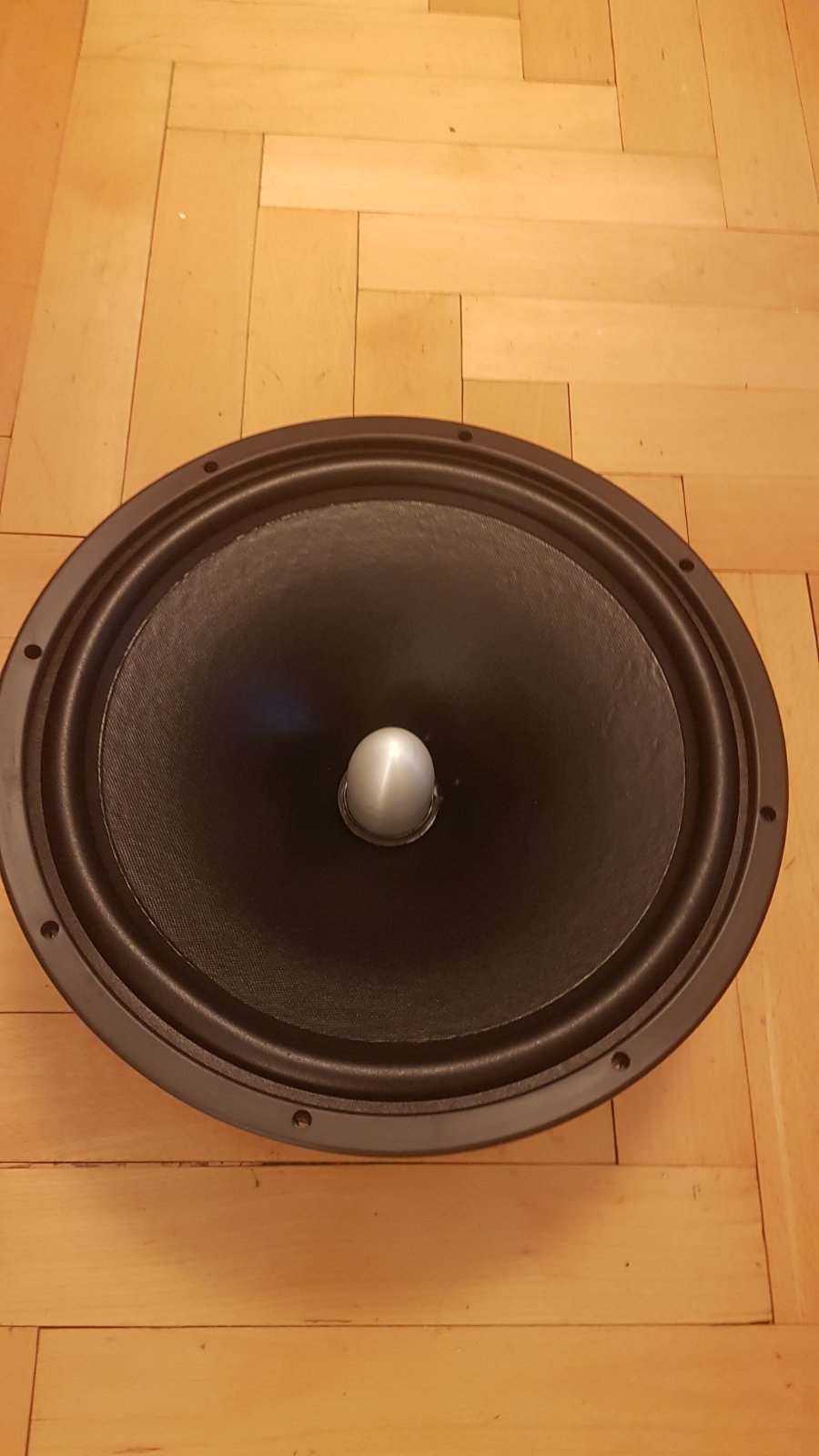

Dosli Acoustic Elegance TD-15H!

Samo da se gledaju melem za oci!!!



[Aleks]

Stvarno elegance

[vladd]

Predivni, svaki detaljcic odise paznjom konstruktora i izradom bez kompromisa.

[Koja]

Auh

[grone]

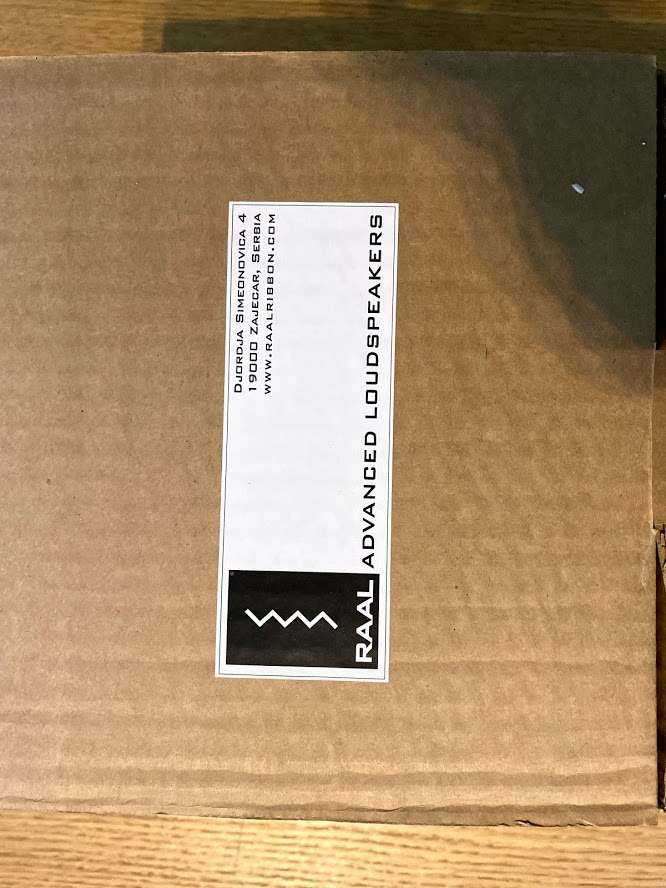

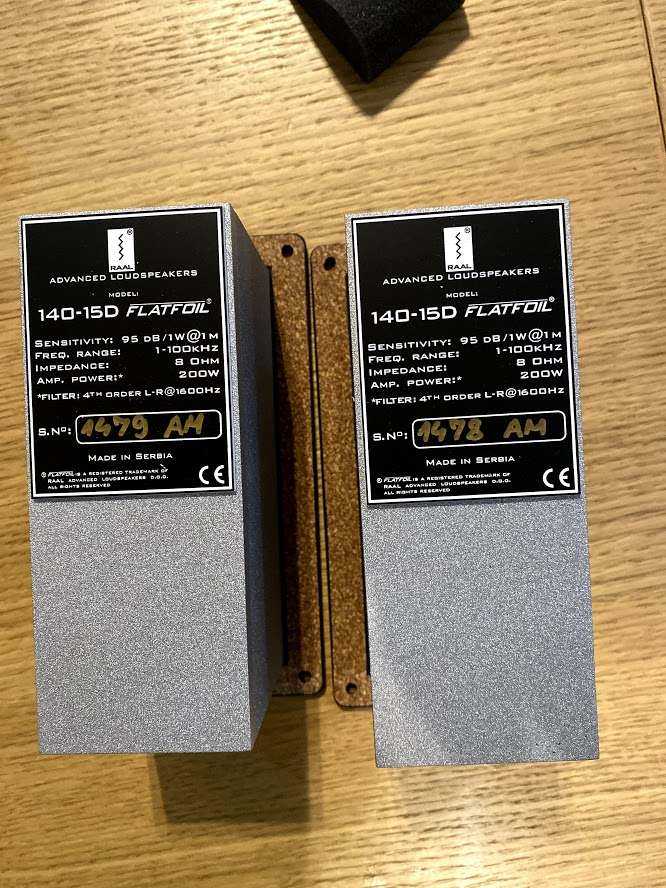

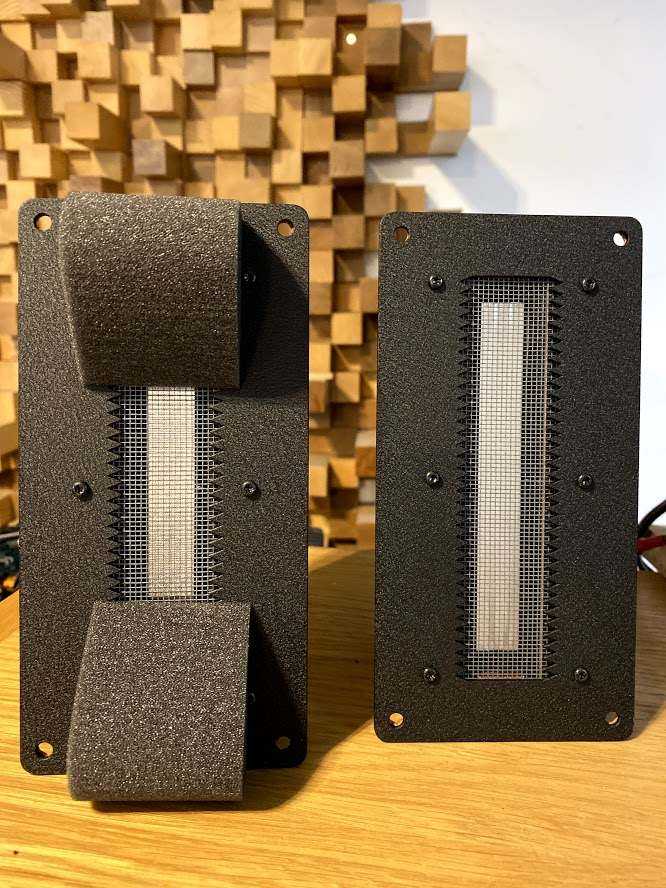

Rano je za deda mraza ali stigli:





[shonne]

sad kad su tu drajveri… kakvi su planovi? Kutija… skretnica?



[grone]

1 hour ago, shonne said:

sad kad su tu drajveri… kakvi su planovi? Kutija… skretnica?



Skretnicu je Aca uradio vec davno, znaci za slican projekat, znaci isti ribbon i srednjotonac probao merio doterao do Max., sto se tice basa imam predloga i od Ace i od ovog vlasnika AE, John-a.

Basovi idu mnogo nisko i probacu prvo bez otvora nije mi do sub basa,

Sdruge strane mogu i aktivno bilo kako, ali prvo cu sa passivnu, znaci bice igrarije oko toga...

Za kutiju nije mi problem uraditi bilo kako a napraviti max trazi vreme koju nemam,

Ima vec na netu i Aci-ni gotova resenja, hteo sam ovo da bude malo egzoticna kutija, ali jos nisam odlucio, mozda cu napravit probnu kutiju, i tako...

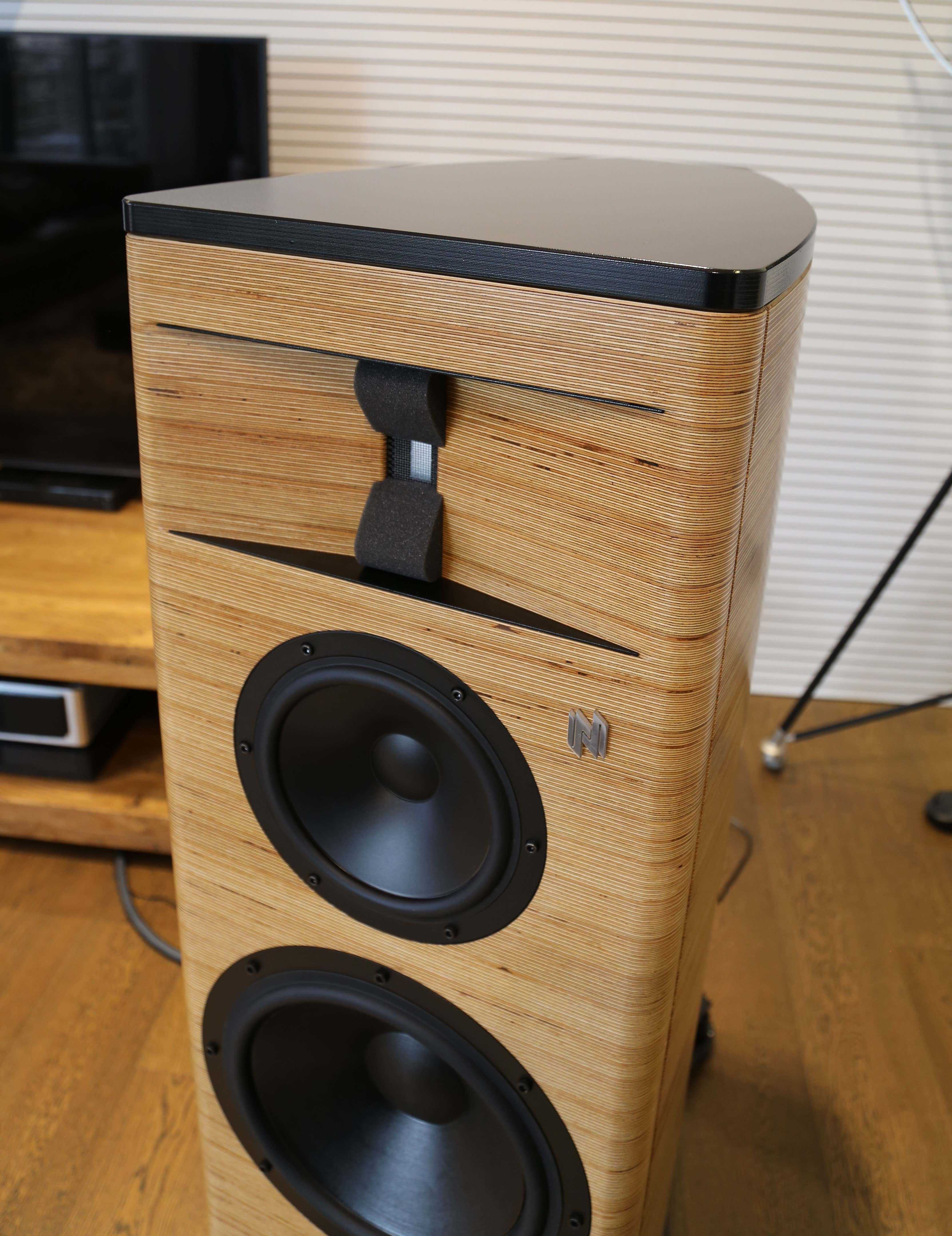

Evo recimo ovo je 99% slicno.







[damic]

Godinama smo kod kuma pokusavali da uparimo 140-15D sa klasicnim srednjetoncem, velicina od 4 do 8 inca. Bio je tu cak i Lowther PM6 sa isuzetno laganom membranom, nije islo bas dobro. IMO, 140 je neverovatno brz i tesko mu je naci odgovarajuci srednjak a velika je razlika i u polarnoj karakteristici. Slican problem je prisutan kod 2-way ribona hibrida, iako je tu rez obicno daleko nizi. Doduse, nismo probali sa keramikom. Takodje, preporuceni najnizi rez od, koliko se secam, 1600Hz 12dB/Oct, nije bio zadovoljavajuci.

Resenje smo nasli u dodavanju jos jednog drajvera izmedu srednjaka i 140, planarni B&G Neo10, koji radi izmedju 1Kh i 4Khz (mozda 5, nisam najsigurniji). Dakle, predjeno sa 3-way na 4-way sistem. To je cucnulo, bas kako treba.

Ispod B&G je stavljen vintage beli Yamahin midbas-srednjak, za opseg 250-1000Hz. Dole, rade po 2 vrhunska 8-incna Audax vufera u izobariku. Ceo sistem je aktivan, snage dosta, 1 do 1,5KW, zavisi od trenutnog stanja i broja pojacala u kuci, RAAL je na cevkama a ostatak na SS. Za skretnicu se koristi kombinacija: cevna xo, cista akustika, i pllxo.



[shonne]

Skretnicu je Aca uradio vec davno, znaci za slican projekat, znaci isti ribbon i srednjotonac probao merio doterao do Max., sto se tice basa imam predloga i od Ace i od ovog vlasnika AE, John-a.
Basovi idu mnogo nisko i probacu prvo bez otvora nije mi do sub basa,
Sdruge strane mogu i aktivno bilo kako, ali prvo cu sa passivnu, znaci bice igrarije oko toga...
Za kutiju nije mi problem uraditi bilo kako a napraviti max trazi vreme koju nemam,
Ima vec na netu i Aci-ni gotova resenja, hteo sam ovo da bude malo egzoticna kutija, ali jos nisam odlucio, mozda cu napravit probnu kutiju, i tako...
Evo recimo ovo je 99% slicno.





Kako volim kad su ovako oborene icice za visokotonac. Nema rupa...
Sub bass... Mislis neces da ides na bass reflex varijantu nego ces na sealed?

[grone]

11 hours ago, damic said:

Godinama smo kod kuma pokusavali da uparimo 140-15D sa klasicnim srednjetoncem, velicina od 4 do 8 inca. Bio je tu cak i Lowther PM6 sa isuzetno laganom membranom, nije islo bas dobro. IMO, 140 je neverovatno brz i tesko mu je naci odgovarajuci srednjak a velika je razlika i u polarnoj karakteristici. Slican problem je prisutan kod 2-way ribona hibrida, iako je tu rez obicno daleko nizi. Doduse, nismo probali sa keramikom. Takodje, preporuceni najnizi rez od, koliko se secam, 1600Hz 12dB/Oct, nije bio zadovoljavajuci.

Resenje smo nasli u dodavanju jos jednog drajvera izmedu srednjaka i 140, planarni B&G Neo10, koji radi izmedju 1Kh i 4Khz (mozda 5, nisam najsigurniji). Dakle, predjeno sa 3-way na 4-way sistem. To je cucnulo, bas kako treba.

Ispod B&G je stavljen vintage beli Yamahin midbas-srednjak, za opseg 250-1000Hz. Dole, rade po 2 vrhunska 8-incna Audax vufera u izobariku. Ceo sistem je aktivan, snage dosta, 1 do 1,5KW, zavisi od trenutnog stanja i broja pojacala u kuci, RAAL je na cevkama a ostatak na SS. Za skretnicu se koristi kombinacija: cevna xo, cista akustika, i pllxo.



Srednjotonac je custom made by AT, narucio Aca po svojim parametrima za nekoliko projekata, takodje kaze da 140-15D treba biti oko 36mm povucen unazad vidi se na slici kako su to izveli.

Prosto receno trazio sam od njega najbolji srednjotonac koji cuo svojim iskustvom a sto se uparuje sa 140-15D i tako...

Ovo je nesto sto su zavrsili sa 12"



[grone]

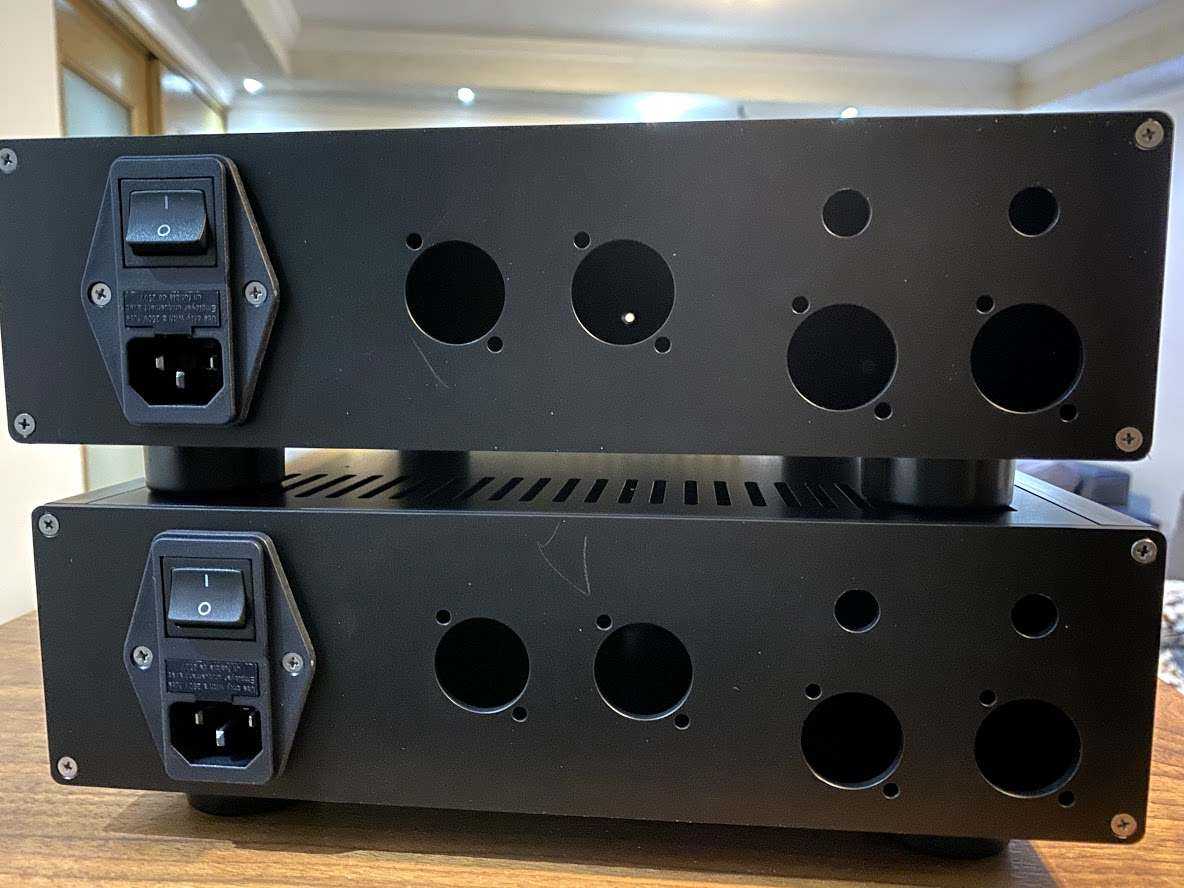

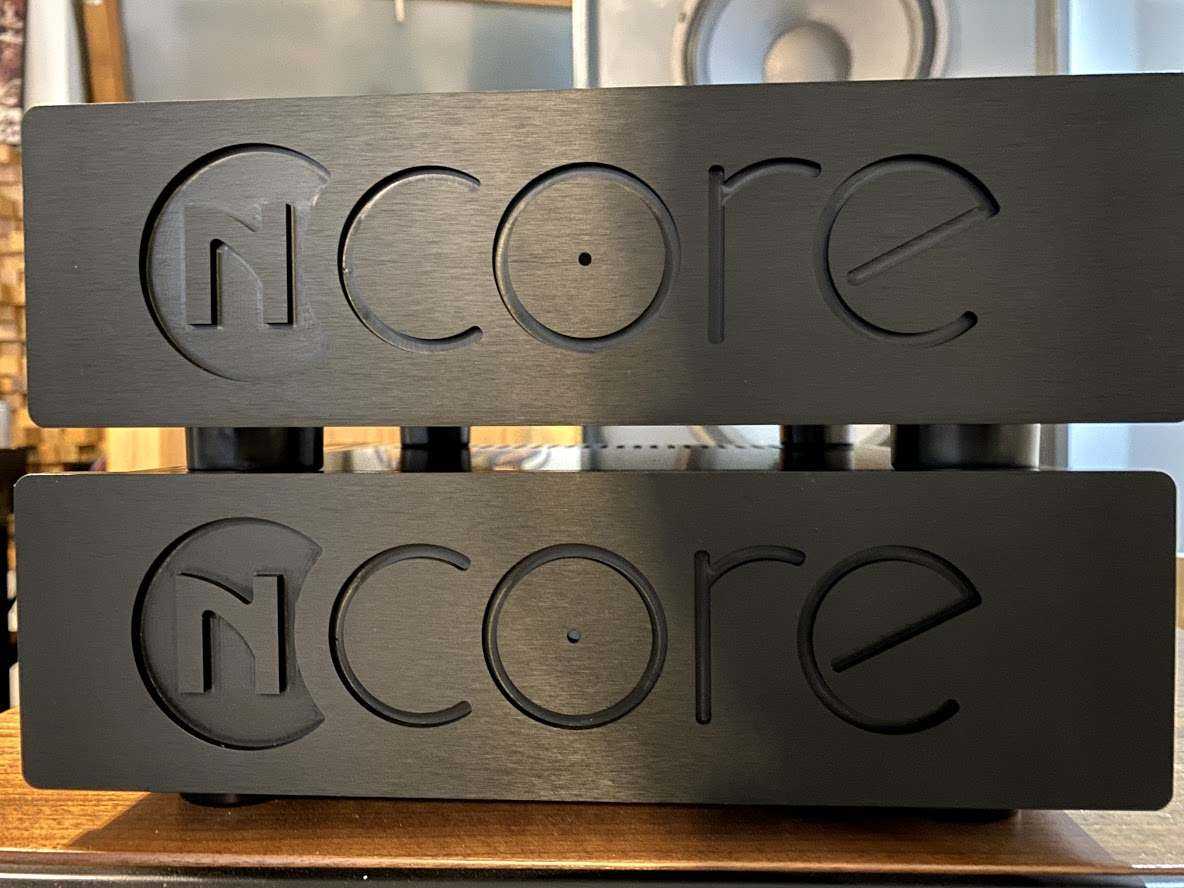

Isto vremeno sa 140-15D dosli i predivna kutija za Hypex module koji su jos u dasku

Moram javno da se zahvalim naseg vrhunskog majstora Leonarda, napravio svaka mu cast.

Osim toga pomagao oko Raal paketa sve to zavrsio profesionalno.

Hvala Leo jos jednom

[damic]

Posto nisi siguran za vrstu skretnice, ne bi bilo lose da unapred instaliras na kutiji 3 para kontakata. Tako bez problema mozes da eksperimentises, kako sa pasivnom, tako i aktivnom xo. Na kraju izaberes sta ti se vise svidja.

Naime, drugi prijatelj je pravio kutiju sa 140-15D, Lowtherom i Audaxom PR330MO. Kutiju i skretnicu za srednji-visoki, 12dB/Oct, pravio je NN. Pozadi, 2 para zv. kontakata, dakle neka poluaktiva.

Secam se da smo stalno bogarali kako je steta sto nema pozadi konektor za svaki drajver.

Vidi se zvucnik na samom pocetku klipa:

https://www.youtube.com/watch?v=F1NAvx0Dt8U



[prophet]

Sa takvom pozicijom drajvera ne treba se cuditi dodatnim problemima pri usaglasavanju istih odn. izrade odgovarajuce skretnice.







[Aleks]

17 minutes ago, prophet said:

Sa takvom pozicijom drajvera ne treba se cuditi dodatnim problemima pri usaglasavanju istih odn. izrade odgovarajuce skretnice.



Koji su potencijalni dodatni problemi?

Kako treba drugačije?

[prophet]


Koji su potencijalni dodatni problemi?
Kako treba drugačije?

Pogledati snimak. Drajveri tacnije sasije montirani u istoj ravni ali akusticki centri nisu. Samim tim zbog svoje konstrukcije i dodatno u odnosu na poziciju slusanja najsporiji drajver je najudaljeniji a najbrzi je najblizi.

[grone]

On 11/10/2019 at 8:48 AM, damic said:

Posto nisi siguran za vrstu skretnice, ne bi bilo lose da unapred instaliras na kutiji 3 para kontakata. Tako bez problema mozes da eksperimentises, kako sa pasivnom, tako i aktivnom xo. Na kraju izaberes sta ti se vise svidja.

Naime, drugi prijatelj je pravio kutiju sa 140-15D, Lowtherom i Audaxom PR330MO. Kutiju i skretnicu za srednji-visoki, 12dB/Oct, pravio je NN. Pozadi, 2 para zv. kontakata, dakle neka poluaktiva.

Secam se da smo stalno bogarali kako je steta sto nema pozadi konektor za svaki drajver.

Vidi se zvucnik na samom pocetku klipa:

https://www.youtube.com/watch?v=F1NAvx0Dt8U



Reko od pocetka teme  skretnicu radio Aleksandar Radisavljevic "Raal" za isti ovakav projekat vidi semu na slici

Sve vec narureceno  uskoro ce biti i to ovde, i pocecu kao sto reko sa probnom kutijom,  pa takvim radosledom...

upravo si oko podele kutije, bice  sve u temi sta i kako nije mi nista u zurbi.

Šema skretnice uklonjena na zahtev grone-a.

Aleks

[nackom]

On 11/10/2019 at 4:44 PM, grone said:

Reko od pocetka teme  skretnicu radio Aleksandar Radisavljevic "Raal" za isti ovakav projekat vidi semu na slici
Sve vec narureceno  uskoro ce biti i to ovde, i pocecu kao sto reko sa probnom kutijom,  pa takvim radosledom...
upravo si oko podele kutije, bice  sve u temi sta i kako nije mi nista u zurbi.


Samo sto mi ovo lici na skretnicu za AT 15, za koji je NN radio kutije


Sent from my iPhone using Tapatalk

[grone]

4 hours ago, nackom said:

Samo sto mi ovo lici na skretnicu za AT 15, za koji je NN radio kutije


Sent from my iPhone using Tapatalk

Da upravo si

[nackom]

Znaci, neko je platio razvoj tih zvucnika, ultimativne konstrukcije i diznajna, kostali ga vise od 10K eur, i neko nadje za shodno da kaci seme skretnice po forumima...


Sent from my iPhone using Tapatalk

[NIXIE]

Meni je neobično da vidim filter prvog reda na ribonu.
