75W Ultra linear A-klasa

[BANAT]

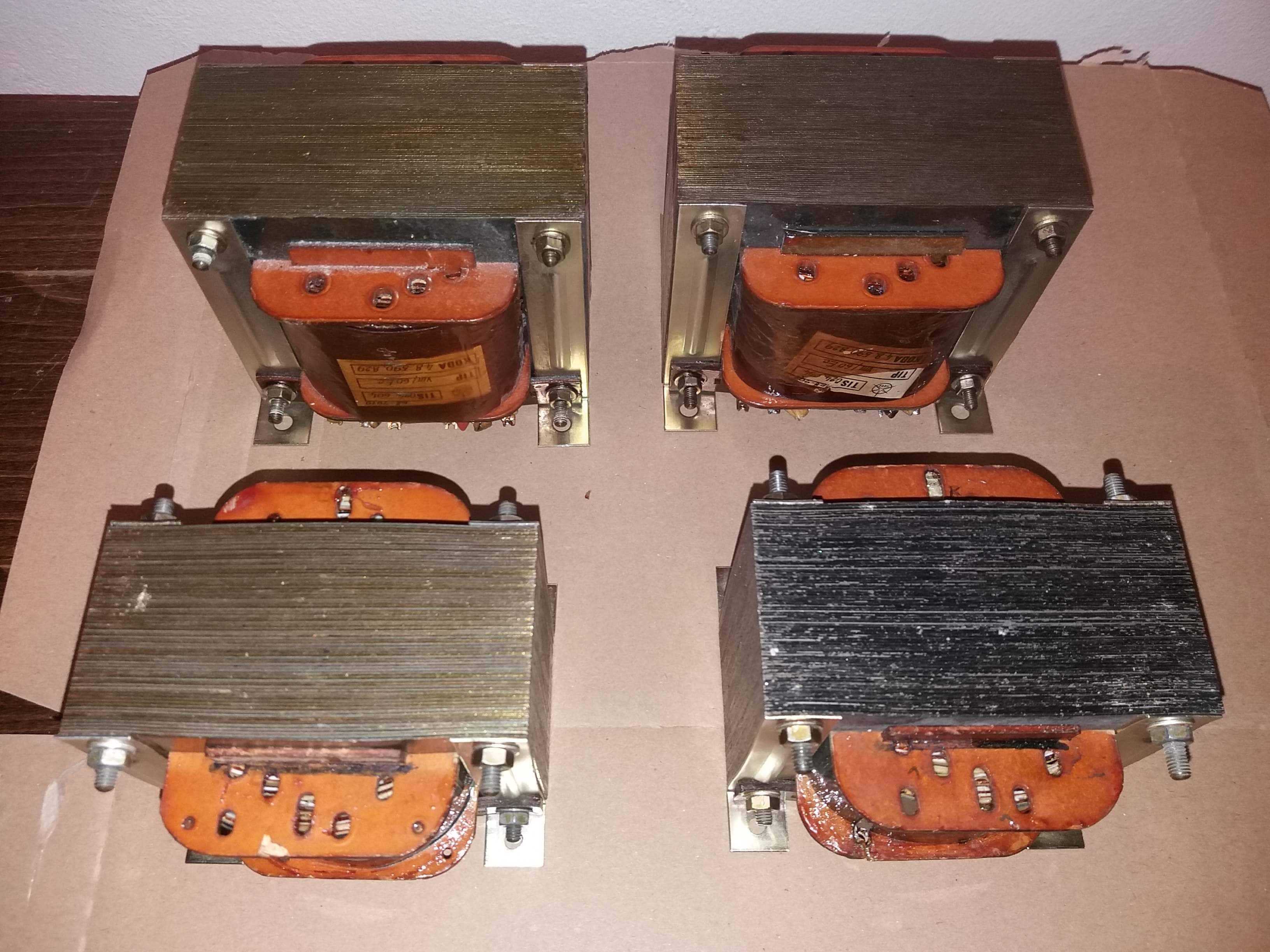

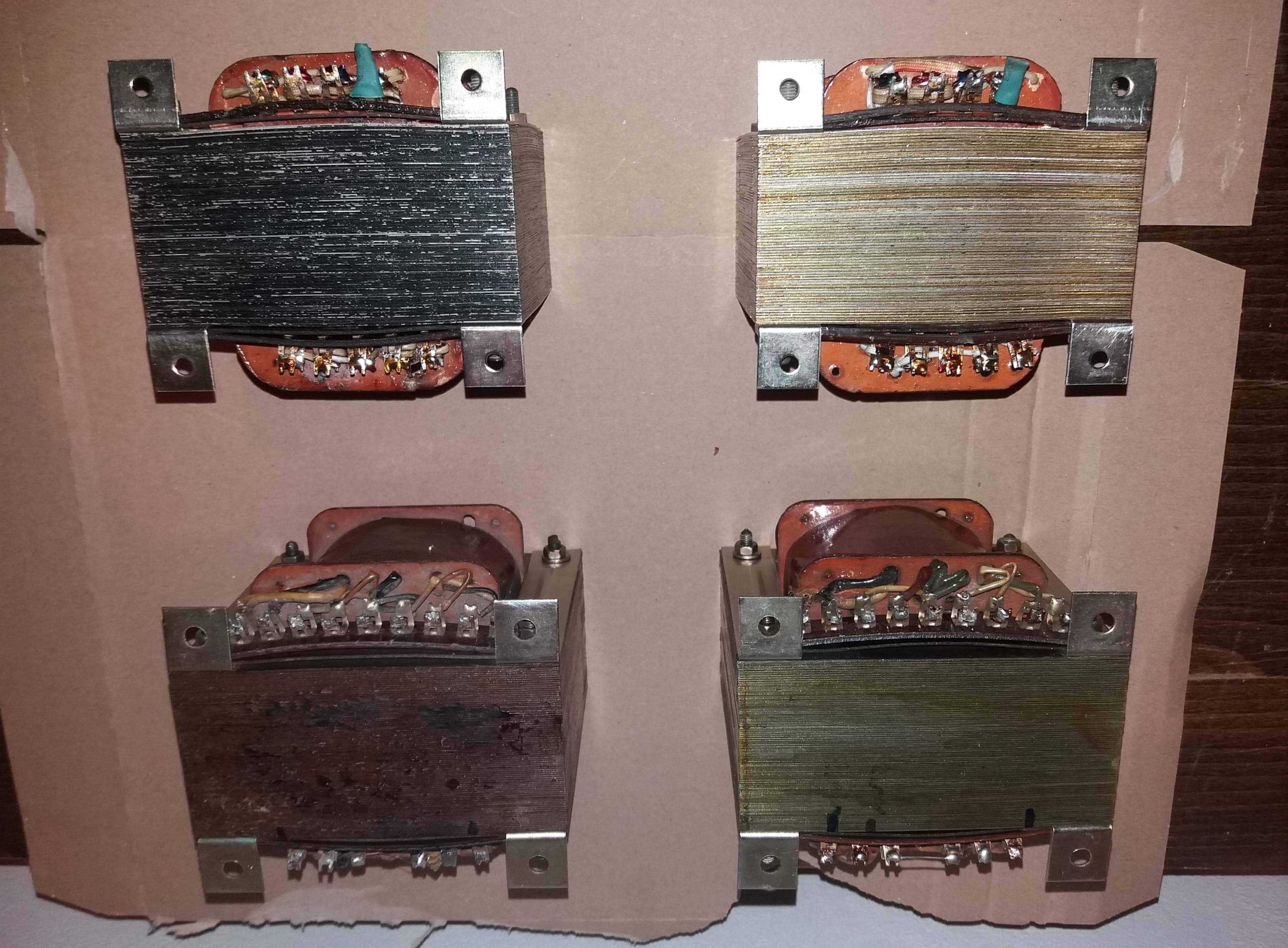

Spakovani mrezni i izlazni trafoi za dva A-klase 75W mono bloka , svaki sa po 4 x EL34 cevi u izlaznom ultra-linear stepenu ,

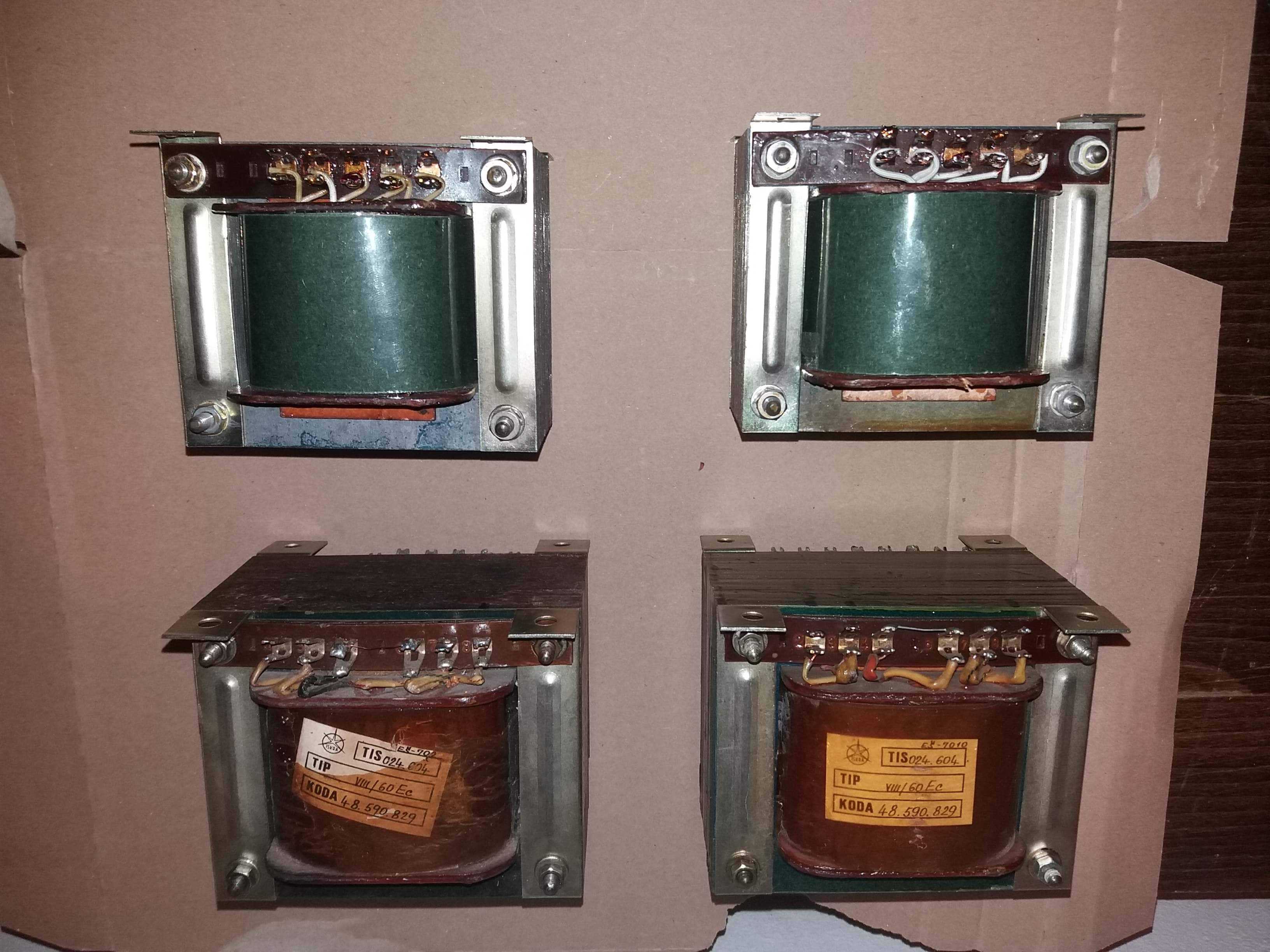

mrezni trafoi su original Iskra , originalni su i Iskra izlazni trafoi , ali su sada skroz premotani jer su originalno bili linijski 100V izlazni trafoi , sada su sa primarnom impedasom od 3K i sa izvodima na 50% za g2 , dok je sekundar sada  sa standardnih 4 i 8 ohma izvodima , povrsina jezgra izlaznih trafoa je 19cm2 ,

proracun izlaznih trafoa je moj dok je motanje (profi) uradio kolegion djmilicic , probano je 4 razlicitih varijanti pakovanja namotaja primara i sekundara , na kraju se islo na sendvic motanje u 8 slojeva , trafoi su preliminarno probani i potpuno su identicnih karakteristika .

[BANAT]

[BANAT]

[BANAT]

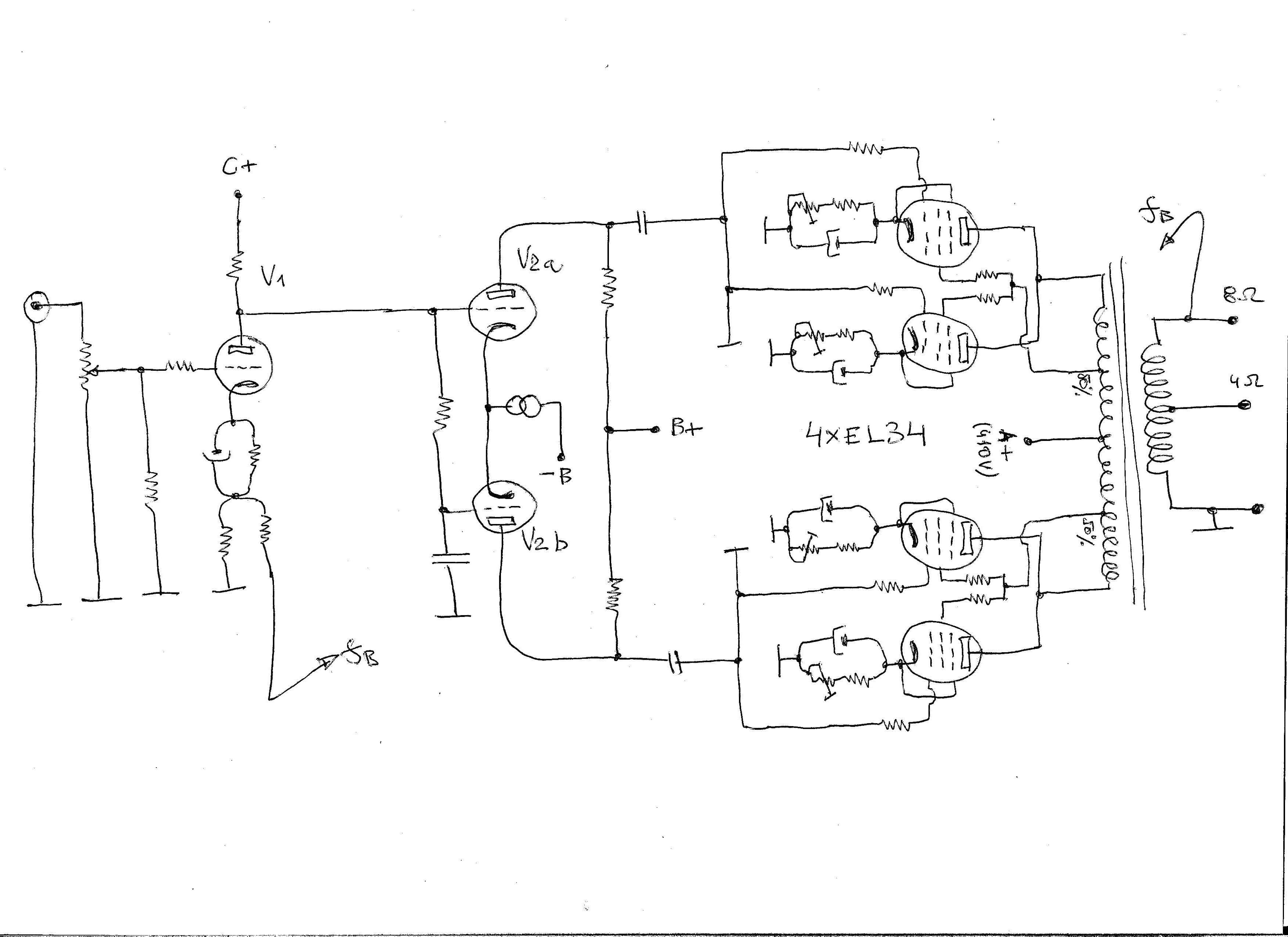

Pojacala ce koristiti modifikovanu Mullard jednostavnu topologiju , ulazna(V1) trioda je prvi stepen naponskog pojacanja , zatim sledi obrtac(V2 a+b) pa izlazni ultralinear PP stepen , GNFB ce biti jako mali ili najverovatnije nula , probace se automatski bias izlaznog stepena ali i fixni ,

sledi skutijavanje ,

[Zen Mod]

radi se , radi ......

[krca44]

Banat imam projekt objavljen u magazinu Audio Projekti ( Info Leektronika ), Sasa Cokic autor, 4xEL34 UL ali pojacivac napona i obrtac faze su EL84.  Prema autoru ulazna osteljivost je manja pa zahteva predpojacalo ali koriscenje EL84 za obrtanje faze deluje interesantno.   Solaja pravi EL84 PP gde je drajver/obrtac faze takodje EL84, to sam slusao i dobro mu je pojacalo, mislim nije bas standardni EL84, bolje od toga.

Ako vas zanima mogu da skeniram i uradim upload ( ili veci format u zip pa preko pp poste dostavim ).

[djmilicic]

> dok je motanje (profi) uradio kolegion djmilicic

Eih, profi ?



[BANAT]

10 hours ago, krca44 said:

Banat imam projekt objavljen u magazinu Audio Projekti ( Info Leektronika ), Sasa Cokic autor, 4xEL34 UL ali pojacivac napona i obrtac faze su EL84.  Prema autoru ulazna osteljivost je manja pa zahteva predpojacalo ali koriscenje EL84 za obrtanje faze deluje interesantno.   Solaja pravi EL84 PP gde je drajver/obrtac faze takodje EL84, to sam slusao i dobro mu je pojacalo, mislim nije bas standardni EL84, bolje od toga.

Ako vas zanima mogu da skeniram i uradim upload ( ili veci format u zip pa preko pp poste dostavim ).

Krco

Kod ovih mojih UL A-klase pojacala podesicu ulaznu osetljivost tako da sa standardnih 2Vpp na ulazu izlazni stepen ode blago u kliping , to je razlog sto idem sa triodom na ulazu a ne sa pentodom kao kod original Mullard 5-20 topologije , kao sto sam vec rekao ici cu najverovatnije sa nula GNFB ,

 na kraju ce sve biti stvar konkretnih merenja i proba ,

verovatno su i Cokic i Solaja koristili interstage trafuljak kao pasivni medjuelemenat obrtaca faze/ulaznog stepena(el84) i izlaznog PP stepena , vidjao sam to resenje kod nekih manjih Iskrinih kino projektorskih pojacala , ako hoces salji taj fajl ali mislim da znam o cemu se tu radi .

[krca44]

26 minutes ago, BANAT said:

verovatno su i Cokic i Solaja koristili interstage trafuljak kao pasivni medjuelemenat obrtaca faze/ulaznog stepena(el84) i izlaznog PP stepena , vidjao sam to resenje kod nekih manjih Iskrinih kino projektorskih pojacala , ako hoces salji taj fajl ali mislim da znam o cemu se tu radi .

Ne znam sta je uradio Solaja ali Cokic ima EL84 vezanu triodno kao prvi stepen pojacanja napona pa ona gura jos jednu EL84 triodno vezanu koja obrce fazu i radi drajv 4xEL34, znaci bez trafoa. Obrtanje faze je sa izvodima u anodi i katodi.

Skeniracu pa cu poslati onako informativno.

[BANAT]

Krco

bez da sam video semu skoro da kapiram sta je Cokic tu uradio , u osnovi je `skratio ` klasicnu Wiliamson topologiju za jedan stepen izbacivsi dve drajverske triode , tako da je samo ostala ulazna EL84 triodno vezana kao prvi naponski linearni pojacivac koja ganja `concertina ` ili `split load` EL84 triodni  obrtac faze koji nema naponsko pojacanje ali zato ima dosta struje (relativno nisku izlaznu impedansu) i relativno dobru simetriju da dobro direktno ganja izlaznih 4xEL34 .

[krca44]

Da, tacno tako izgleda shema.

[dunavko]

izlazni trafoi-jezgro 19 cm?

[BANAT]

2 hours ago, dunavko said:

izlazni trafoi-jezgro 19 cm?

Tako je , paket limova je preseka 19cm2 ali pri finalnom proracunu koristio sam kalkulisanu efektivnu povrsinu jezgra koja je 17,1 cm2 ,

 19x0,9= 17,1 = Sfe



[Archangel]

Druže Banat. Mnogo je ovo zanimljivo. Jedva čekam da se projekat dovede kraju i da se to vidi i čuje  . 75W Ultra linearna A klasa....... Auuuh. Velika rezerva.

[BANAT]

On 3/7/2019 at 11:07 PM, Archangel said:

Druže Banat. Mnogo je ovo zanimljivo. Jedva čekam da se projekat dovede kraju i da se to vidi i čuje  . 75W Ultra linearna A klasa....... Auuuh. Velika rezerva.

Trenutno sam prezauzet sa nekim drugim stvarima , ali bice uradjeno ,

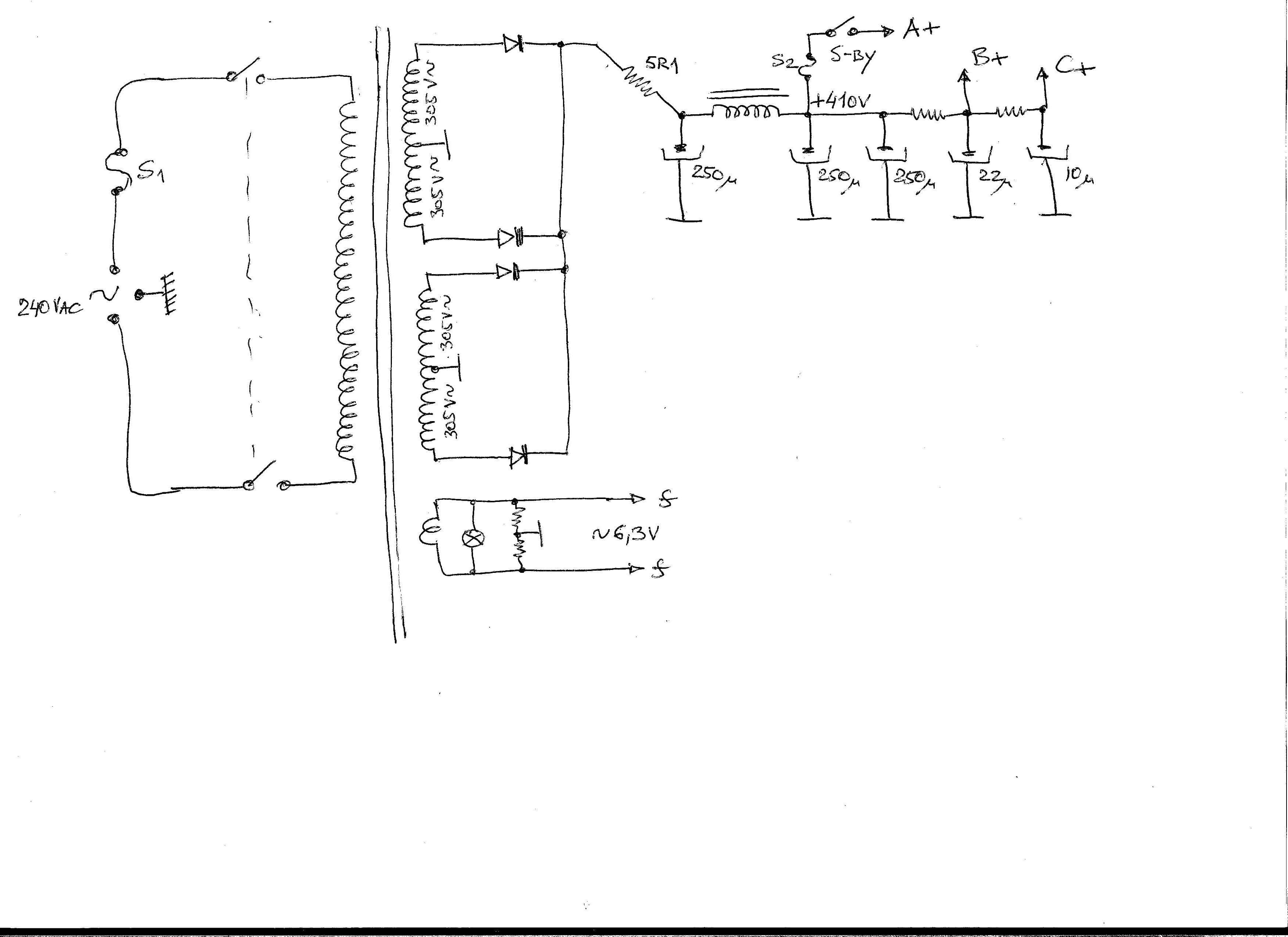

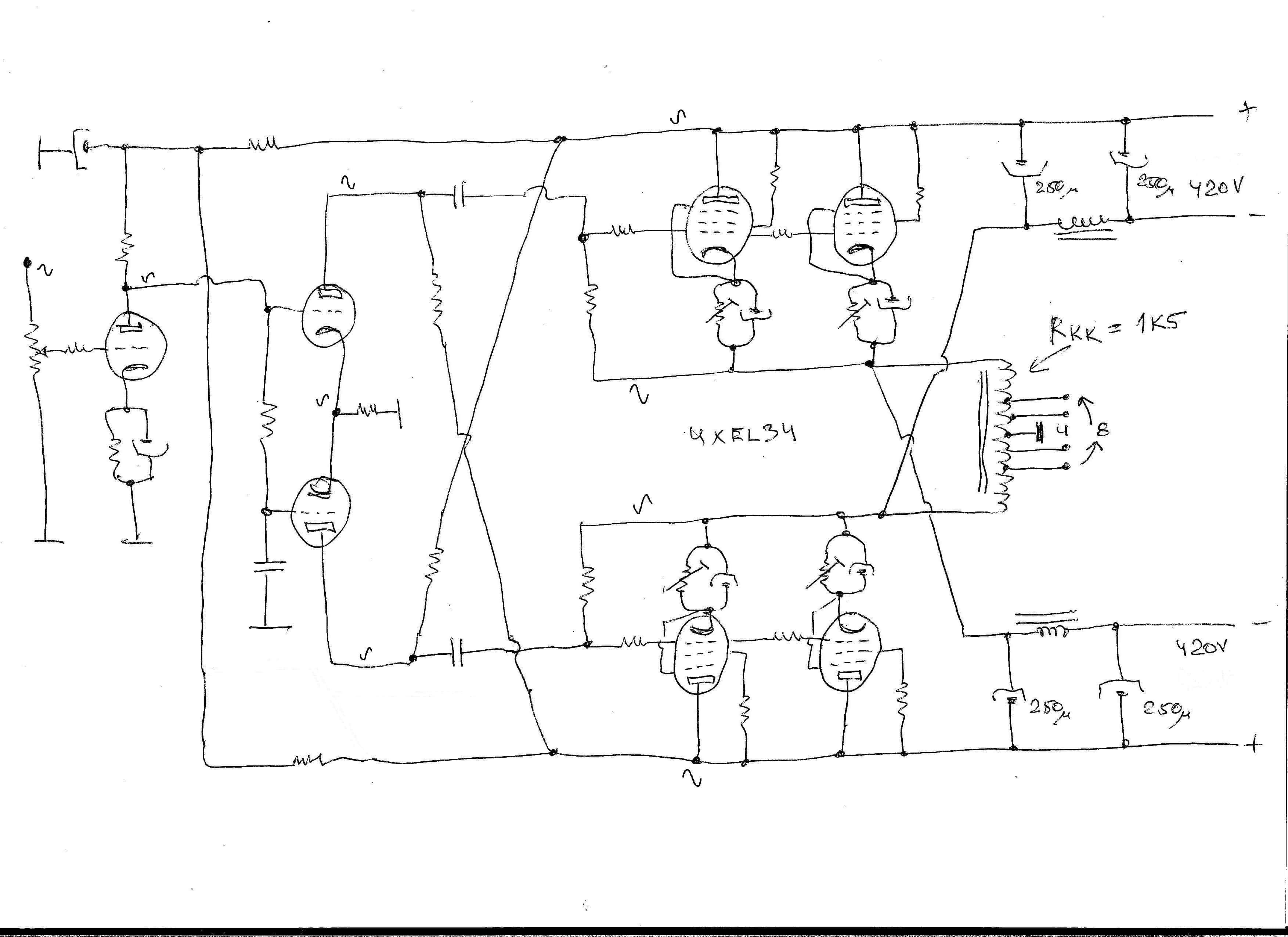

ps, kako mrezni trafoi imaju po dva galvanski odvojena sekundara visokog napona pada mi na pamet da ujedno probam i Circlotron izlazni most snage u A-klasi , ako su 34-ke vezane kao  triode dobilo bi se do nekih 40W ,ali ako i vezem kao pentode bilo bi oko 90-100W , tu je izlazni autotrafo daleko jednostavniji za izradu .

[John Coltrane]

kolegione ovo je opako za u kuću mnogo snage plus 4XEL34 po kanalu ima samo da žari

[BANAT]

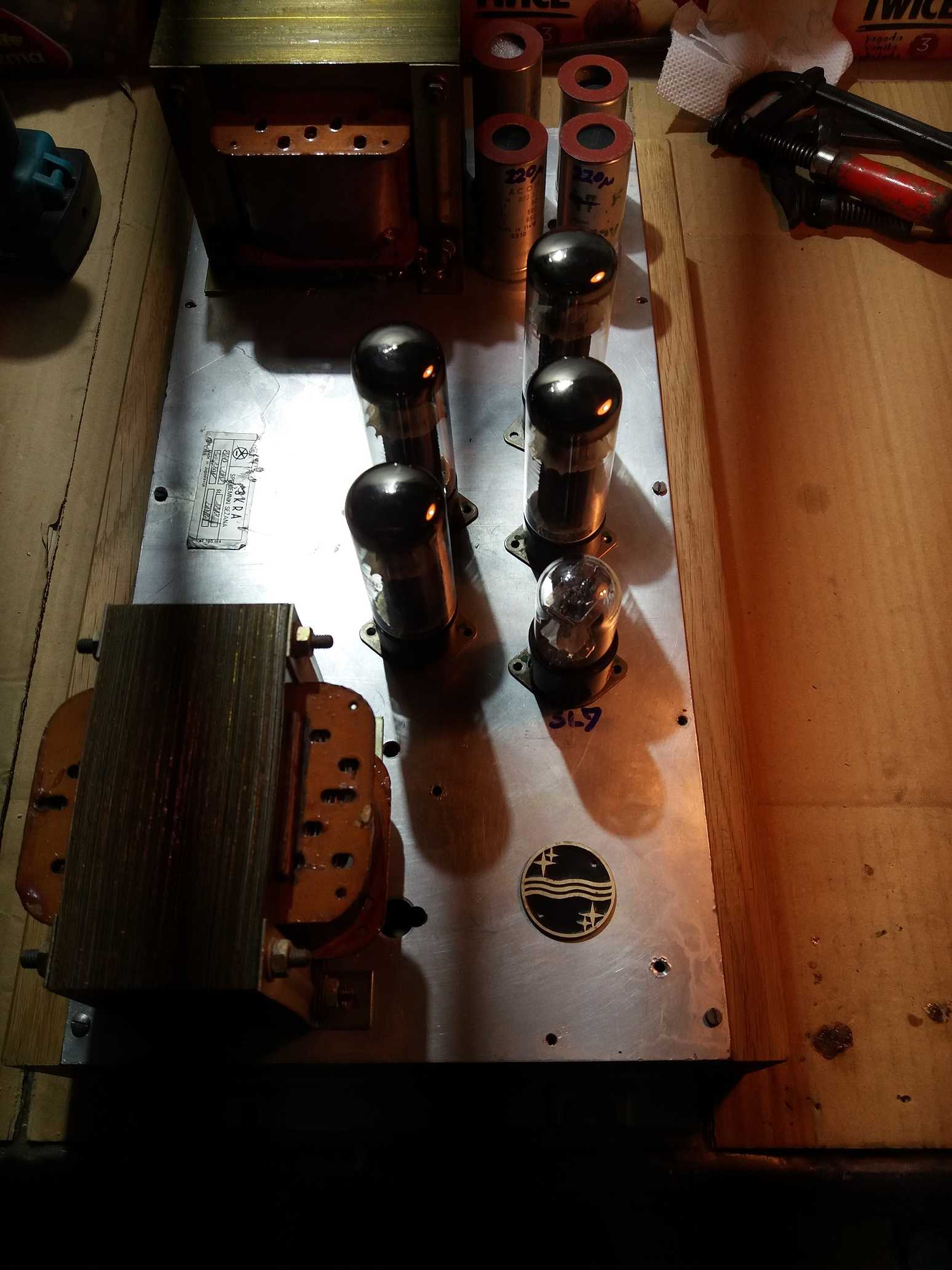

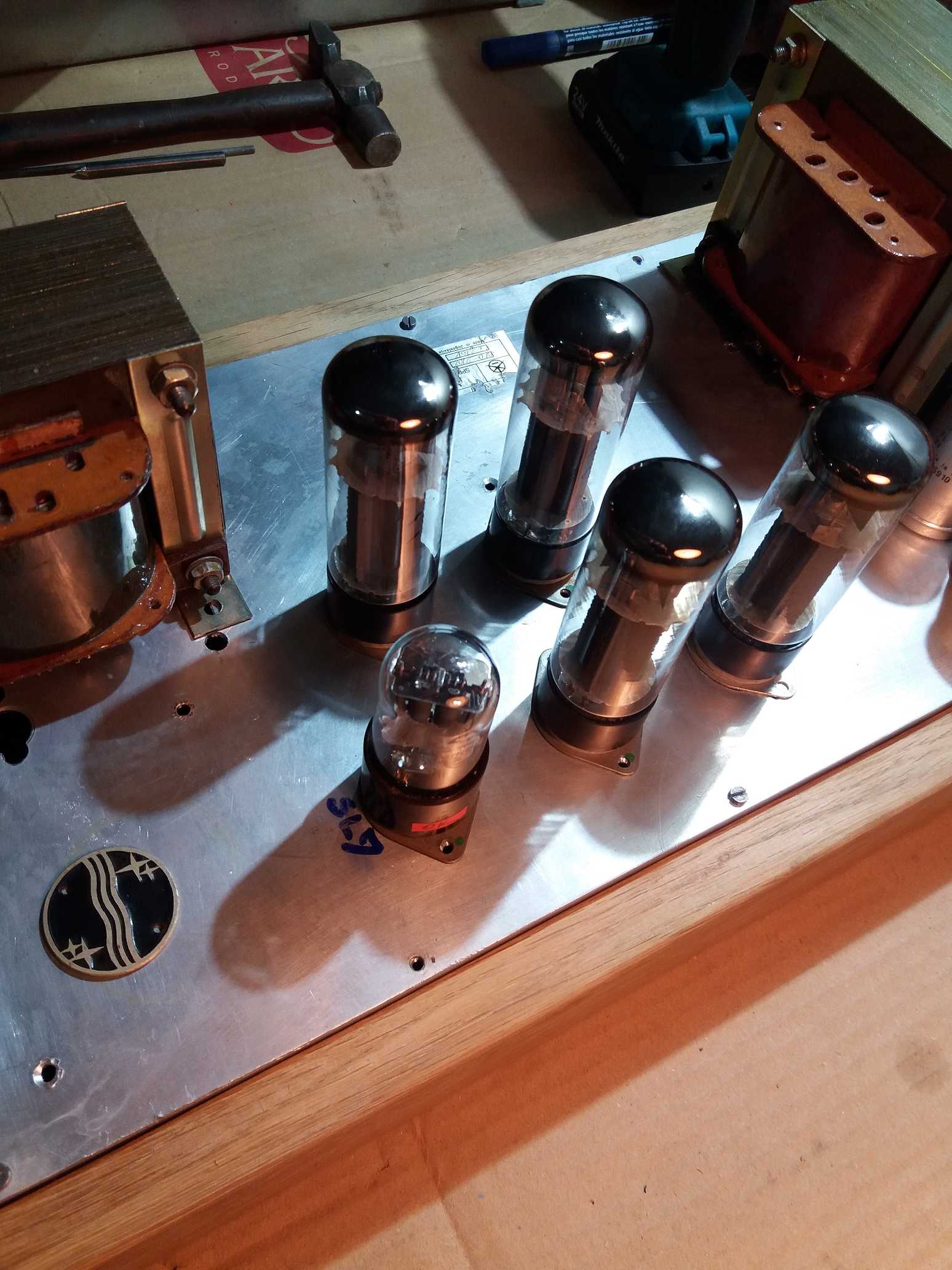

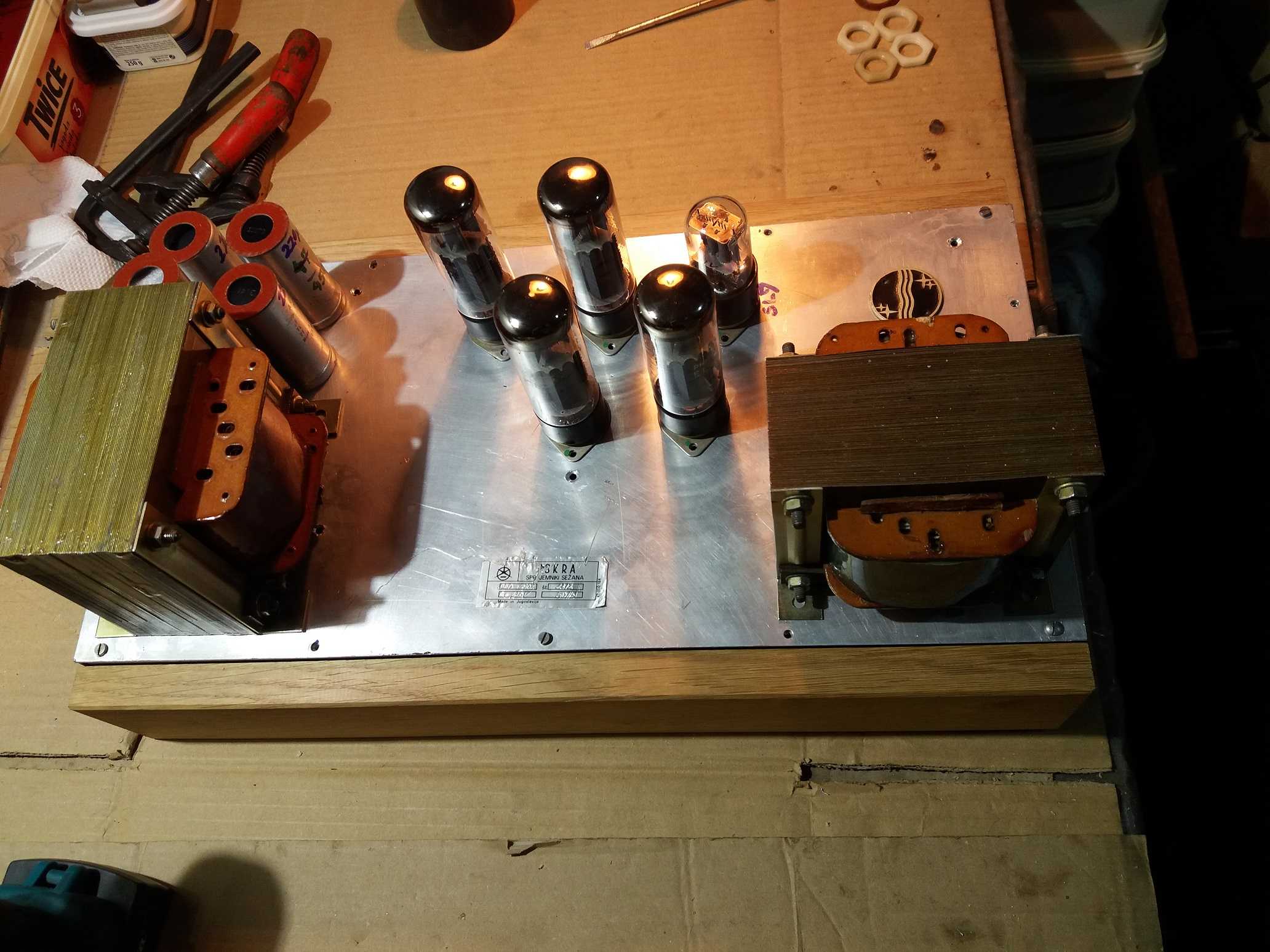

Napolju kisa pada tako da od nekog skitanja nema fajde , pa sam resio da polako zavrsavam ova dva UL-75W mono-bloka , tako da se danas malo busilo po sasiji da bih postavio sve elemente na svoje mesto , sto je najdosadniji deo ovog posla , ali ima jos da se burgija ...

u konsultaciji sa starim kolegionom Cika Brkom zakljucili smo da je najbolje ici na jednostavan PP-UL trostepenac , gde ce ulazno-pobudna lampa da bude oktalna 6SL7 , bazicna sema spoja pojacavackog dela sledi ...

[BANAT]

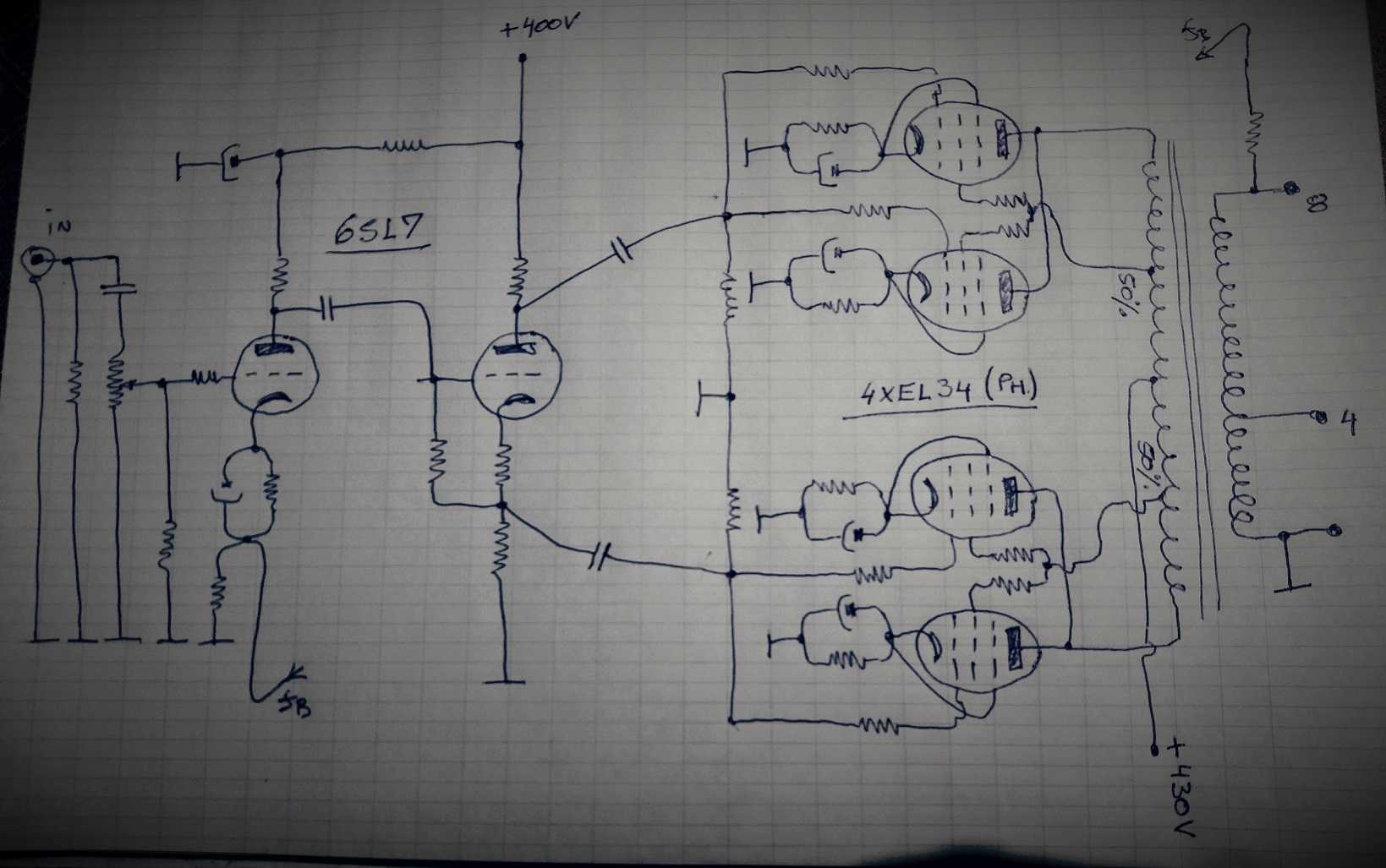

Ovo je bazicna sema pojacala , klasican trostepenac ,gde je prva polovina 6SL7 naponsko pojacalo , druga polovina je obrtac faze i ujedno je i pobudni stepen izlaznog ~ 75W UL stepena snage .

[Zen Mod]

[krca44]

Banat jedno pitanje molim te : da li 6SL7 Concertina obrtac faze moze pogoniti kako treba 4X EL34 s obzirom na njenu manju struju a kapacitet izlaznih cevi ( mada znam da on moze biti manji ako su cevi u paraleli, Ri je manja, anodna struja veca i ako se radi sa vecom strujom bori se protiv miller efekt-a - prema Vukusicevoj knjizi, skraceno za paralelisanje cevi iz poglavlja Oktal Line pre )  ?

Pitam jer me zanima generalno zbog buduce gradnje.

[BANAT]

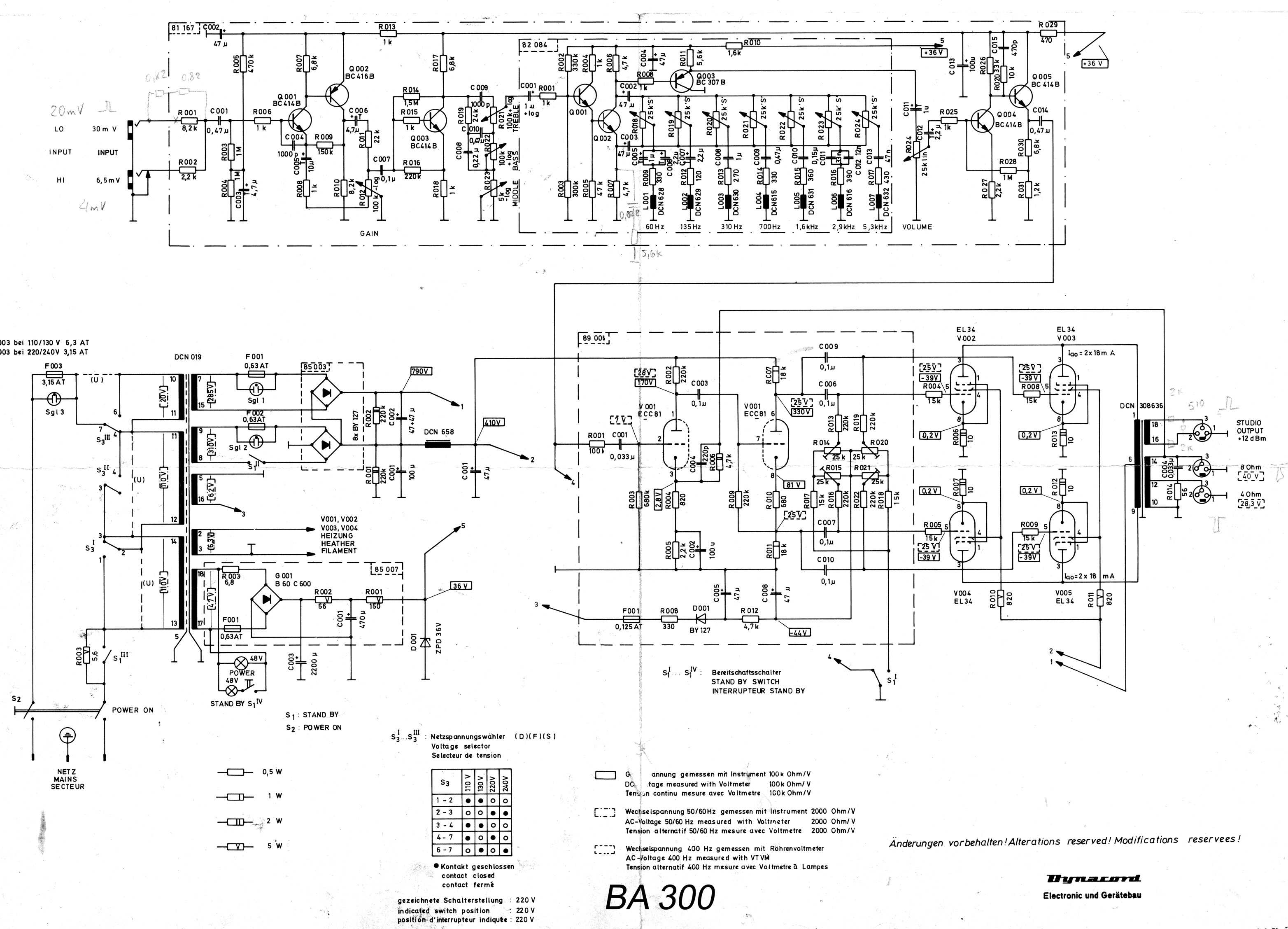

Krco siguran sam da 6SL7 moze dobro da budi 4 x EL34-UL-75W `self-bias` stepen , pogotovu sto taj izlazni stepen radi sa takoreci konstantnom anodnom strujom,   problem bi verovatno nastao da sam tu recimo ubacio noval ECC83 ili ECC81 , imam cak i neke ganc nove E80CC koje su tu mogle da idu , ali mi se one ne trose jer jos uvek imam poneku oktalnu 6SL7 i neke Ruske 6H9C , eto i jednog slicnog primera ulazno-obrtackog-pobudnog stepena gde jedna ECC81 budi 4XEL34 koje rade u AB klasi(skoro B-klasa)  , pentodno vezane sa B+ od oko 800Vdc , radi se o ~200W Dynacord modelu BA300 , na slican nacin je napravljeno i mnogo Iskra raznih modela lampaskih pojacala.

Izmenjeno Septembar 29, 2024 od BANAT

[BANAT]

Jos nesto , ako se pogleda EL34 data-sheet Rg1 otpornik za automatski bias je max. 700K , dok je za fixni bias max . 500K , sto znaci da cu najverovatnije da upotrebim Rg1 otpornike vrednosti 560K (680K) 1%, sto je opet neko minimalno opterecenje za Concertina obrtac faze koji je ujedno i pobudni stepen.
