Impuls Napisano Mart 6, 2014 Share #4555 Napisano Mart 6, 2014 Phono baziran na salas semi sa 2sk369 na ulazu 2sk170 u medjustepenu i 2sk170 sa ccs na izlazu, Izmenljivo pojacanje pomocu otpornicke mreze ubodene u dip14 podnozje, U sprezi Epcos folijski kond u Izlazu Ampohm, Preamp izvucen iz seme BA3 integralca i prilagodjen pojacanje od 3 puta, relejni selektor, shunt atenuator sa potenciometrom, na ulazu 2sk170/2sj74, na izlazu 2sk216/2sj79, izlazni kond ampohm, napajanje serijsko bez povratne sprege sa otpronicima na punjenju kondova i brzim diodama, konektori Neutrik NYS367, ozicenje cisto srebro u teflonu. Ista plocica je predvidjena i za Blowtorch, za kombinaciju sa izlaznim 2SK2013/2SJ313, IRF610/9610, Stabilizacija sa tranzistorom ili sa LM317/337, cap multiplajerom...Otprilike univerzalna Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Mart 6, 2014 Share #4556 Napisano Mart 6, 2014 Lepi driveri Impuls. Ako nije tajna, u kojoj kutiji će pevati? Link to comment Podeli na ovim sajtovima More sharing options...
chakija Napisano Mart 6, 2014 Share #4557 Napisano Mart 6, 2014 Hvala Impuls na odgovoru Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Mart 6, 2014 Share #4558 Napisano Mart 6, 2014 jos uvek ne znam. Link to comment Podeli na ovim sajtovima More sharing options...

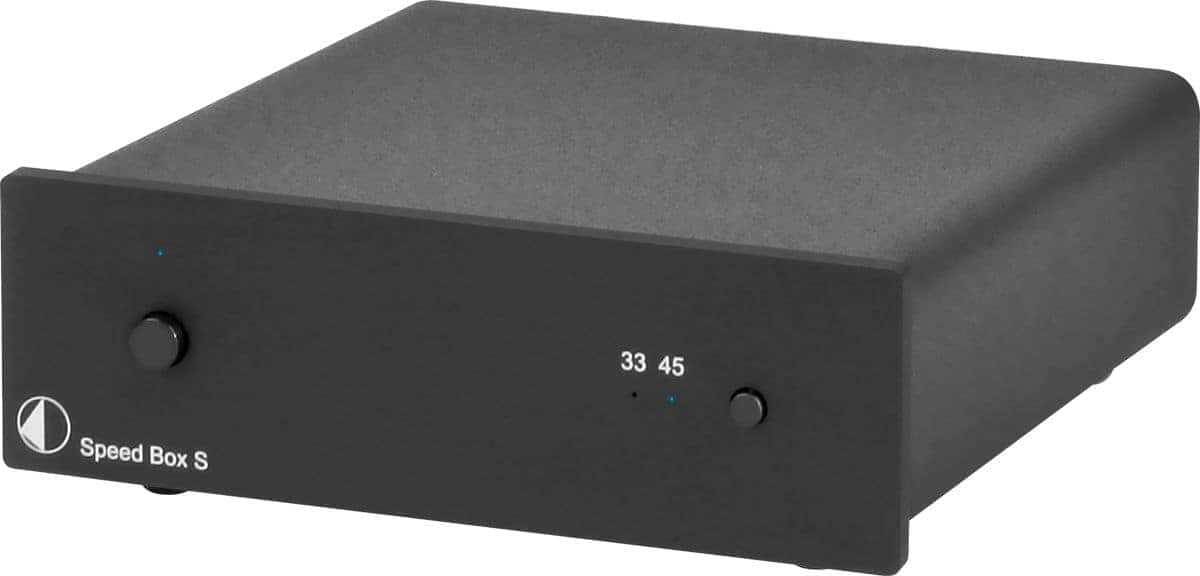

revox Napisano Mart 6, 2014 Share #4559 Napisano Mart 6, 2014 poslije dužeg čekanja (2 godine) umjesto planiranog speedbox II stigao speedbox S a i tu je bilo problema jer je prvo bio isporučen sa sinhronizacijom za 60hz mrežu pa kako mi se nije pravio novi pulley ondak sve fino spakovano i vraćeno i najzad isporučen sa sinhro na 50hz naravnoda sve radi kao valja osnovno podešenje thorensa je da je belt na 33 obrtaja i na speedboxu se mijenjaju brzine kad ga smjestim đe mu mjesto javljam ima li promjena u zvuku kako kako se piše po forumima jedino što još razmišljam da ispred napajanja metnem jedan trafo od 10w sa 230 na 230 Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano Mart 6, 2014 Share #4560 Napisano Mart 6, 2014 thorensov motor je oko 20W a i verovatno u tom napajanju postoji trafo koji je veće snage od 20W tako da ako postavljas jos jedan trafo ispred regulatora, neka on bude veće snage od tog u regulatoru. ILI - pročitaj na poledjini kolika je potrošnja uredjaja pa uzmi trafo veće snage recimo 1.5 X veći... . Takodje treba primetiti da su trafoi uradjeni sa indukcijom oko 1.2 do 1.5 ili više Tesla. Tako da bi najbolje bilo da se poruči trafo 220:220 (izmeri napon instrumentom retko kada je 220V obično je oko 235V) za indukcije od 0.707 T do max 1T to znači da če takav trafo biti samo malo veći zbog većeg broja navojaka. happy listening Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Mart 6, 2014 Share #4561 Napisano Mart 6, 2014 thorensov motor je oko 20W a i verovatno u tom napajanju postoji trafo koji je veće snage od 20W tako da ako postavljas jos jedan trafo ispred regulatora, neka on bude veće snage od tog u regulatoru. ILI - pročitaj na poledjini kolika je potrošnja uredjaja pa uzmi trafo veće snage recimo 1.5 X veći... . Takodje treba primetiti da su trafoi uradjeni sa indukcijom oko 1.2 do 1.5 ili više Tesla. Tako da bi najbolje bilo da se poruči trafo 220:220 (izmeri napon instrumentom retko kada je 220V obično je oko 235V) za indukcije od 0.707 T do max 1T to znači da če takav trafo biti samo malo veći zbog većeg broja navojaka. happy listening to su motori koji idu na 220v ovo je speedbox koji daje 18VAC kakav je motor u 147 gram I neđe je oko 3W Link to comment Podeli na ovim sajtovima More sharing options...
shonne Napisano Mart 8, 2014 Share #4562 Napisano Mart 8, 2014 stigla jos 2 komada...sad ih imam ukupno 4...Bice to lepo pojacalo. Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Mart 10, 2014 Share #4563 Napisano Mart 10, 2014 Uz 2M Red, stig'o mi i 2M Blue... I Pointe Analogia RIAA korektor od Šindrića... Link to comment Podeli na ovim sajtovima More sharing options...

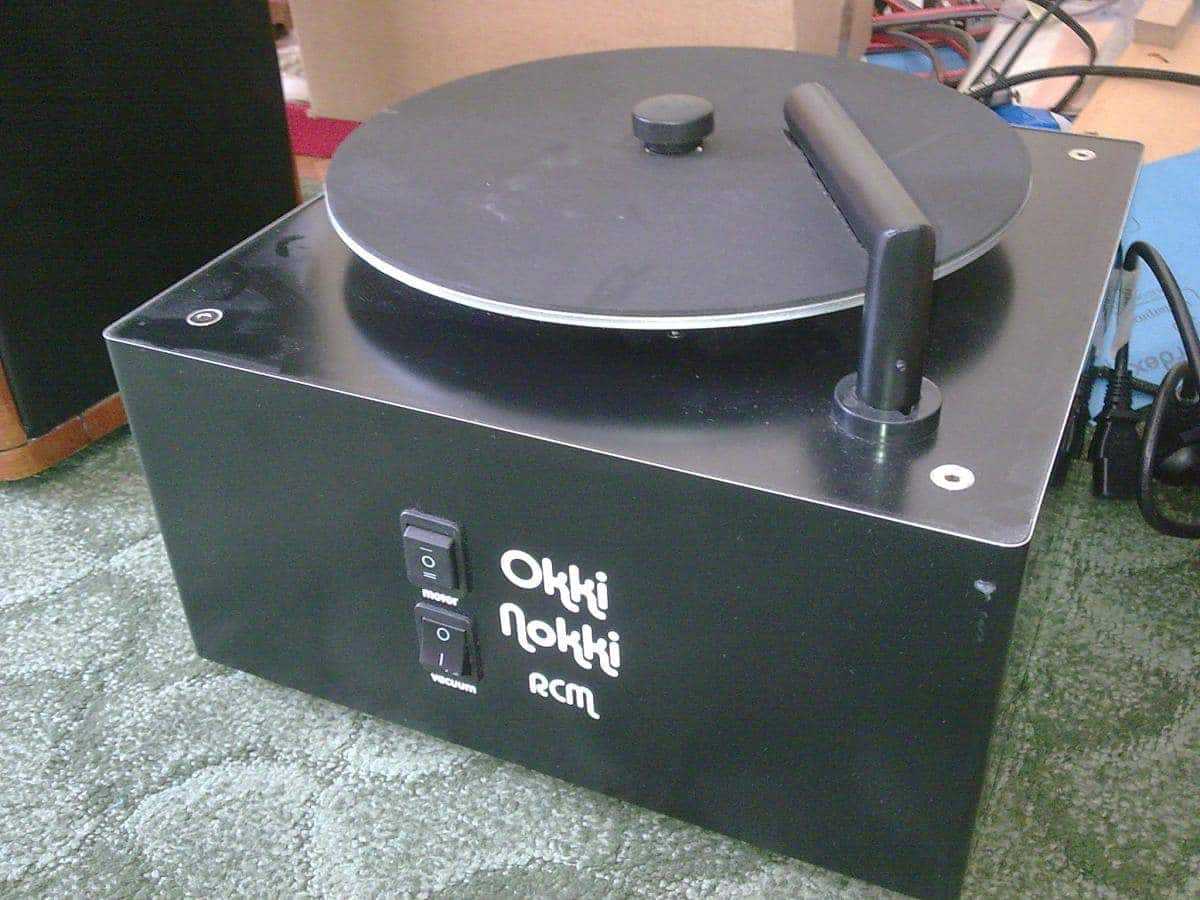

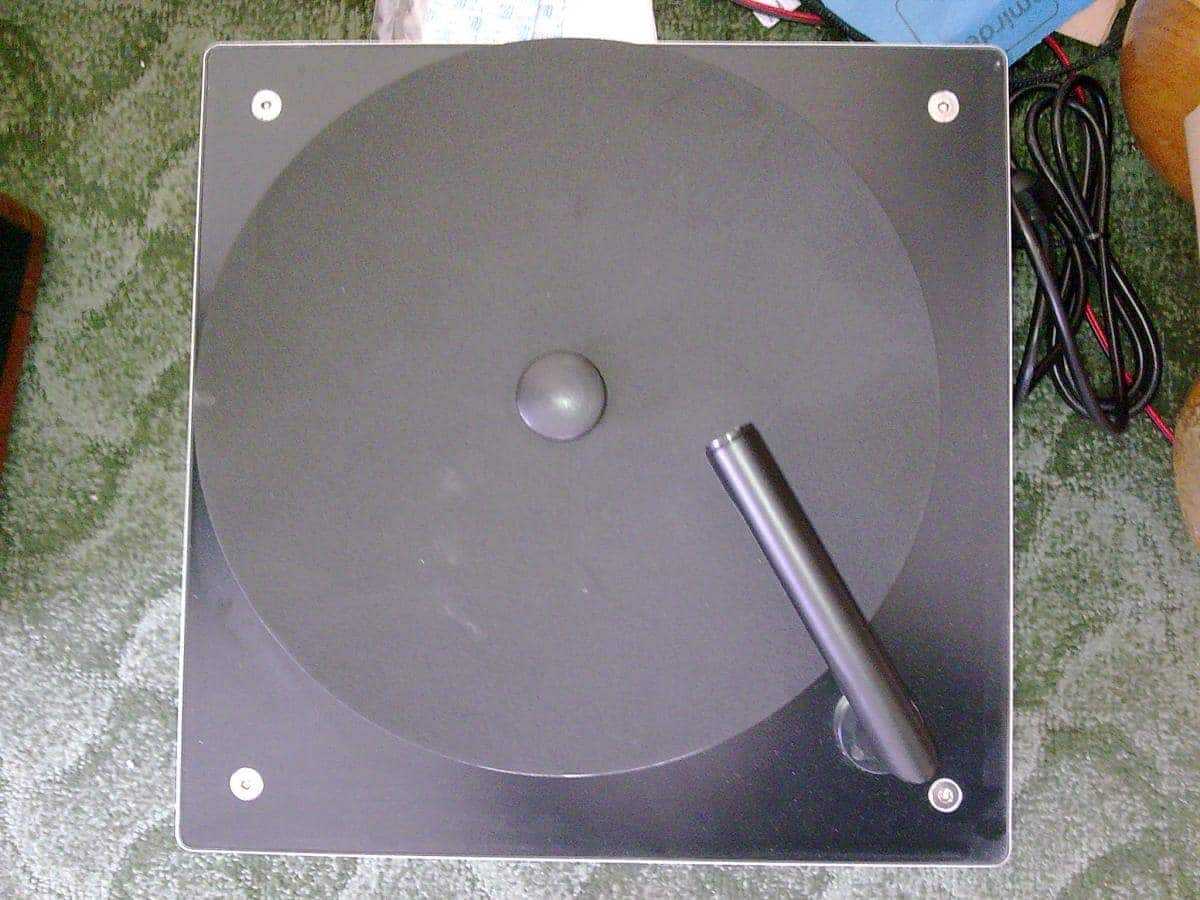

Eci Napisano Mart 11, 2014 Share #4564 Napisano Mart 11, 2014 Okki-Nokki RCM Link to comment Podeli na ovim sajtovima More sharing options...
chakija Napisano Mart 11, 2014 Share #4565 Napisano Mart 11, 2014 I Pointe Analogia RIAA korektor od Šindrića... Daj slike! ..i utiske! i što bi poznati zemunac rekao...SVEEEEE BTW gde ima da se uzme ta 2M red uz koju stiže pride i 2M blue? Link to comment Podeli na ovim sajtovima More sharing options...

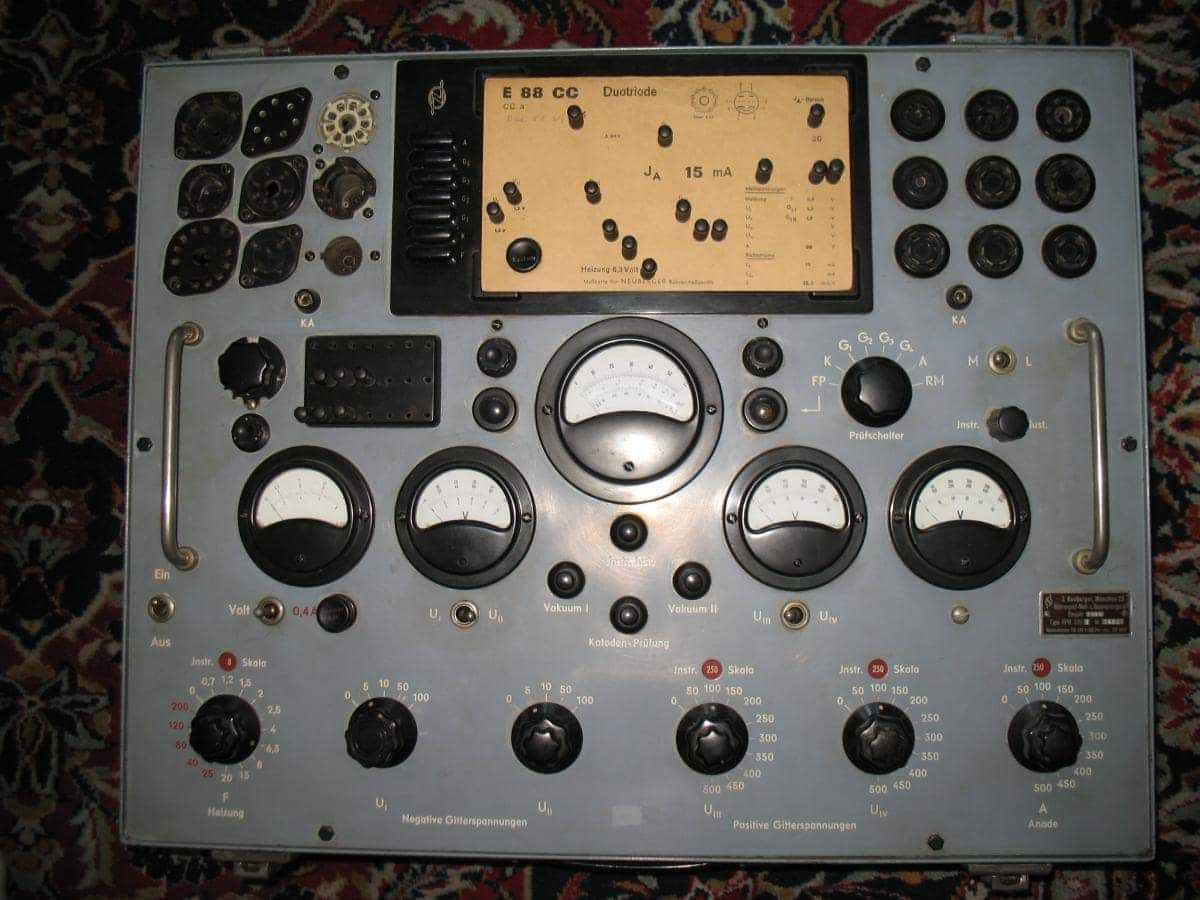

zeljkor Napisano Mart 11, 2014 Share #4566 Napisano Mart 11, 2014 Posto je Neskor bio otimac mog TV7 morao sam da nabavim novi uredjaj. Ima malo posla oko sredjivanja ali stanje je jako dobro. Stiglo sa punom kutijom kartica. U pitanju je Neuberger RPM370/1. Link to comment Podeli na ovim sajtovima More sharing options...
grau. Napisano Mart 11, 2014 Share #4567 Napisano Mart 11, 2014 aj ko bude sledeci kupovao tester neka kupi nesto sto moze da meri 211/VT4C Link to comment Podeli na ovim sajtovima More sharing options...
Beli_Ninja Napisano Mart 11, 2014 Share #4568 Napisano Mart 11, 2014 Takav tester ima jedan moj prijatelj i ekstra je ali ga ceka servis jer su malo preklopnici zaprljani a i neki kondenzatori su ostarili pa brljaju naponi po nekad. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Mart 11, 2014 Share #4569 Napisano Mart 11, 2014 aj ko bude sledeci kupovao tester neka kupi nesto sto moze da meri 211/VT4C Ja sam kod Nikole Vukusica merio VT4C na Neubergeru. Ali je morao da pravi adapter. Link to comment Podeli na ovim sajtovima More sharing options...
grau. Napisano Mart 11, 2014 Share #4570 Napisano Mart 11, 2014 i ja sam, jedino je pitanje sta je sve tu moralo da se adaptira, samo bajonet podnozje ili i naponi. Link to comment Podeli na ovim sajtovima More sharing options...
zeljkor Napisano Mart 11, 2014 Share #4571 Napisano Mart 11, 2014 Kazu da lampe treba zameniti sa diodama i preraditi kondezatore i to je to. Naravno treba socket za tu lampu. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Mart 11, 2014 Share #4572 Napisano Mart 11, 2014 evo imas nesto slicno ovde: http://www.tubes.rs/Tubes/Testers/TubeTesters.htm#prettyPhoto[main]/0/ 211 VT-4C United Electronics, tested on Neuberger RPM 370 with socket adaptor (giant jumbo socket – octal) Ua = 600V, Ug1 = -10V. Link to comment Podeli na ovim sajtovima More sharing options...
Zflazar Napisano Mart 11, 2014 Share #4573 Napisano Mart 11, 2014 evo imas nesto slicno ovde: http://www.tubes.rs/Tubes/Testers/TubeTesters.htm#prettyPhoto[main]/0/ 211 VT-4C United Electronics, tested on Neuberger RPM 370 with socket adaptor (giant jumbo socket – octal) Ua = 600V, Ug1 = -10V. nemešam, ali 600V -10V za VT4C je očajno plebs-radna tačka. Poznavaoci tvrde da zabava počinje oko 1kV/-60V Ug? Link to comment Podeli na ovim sajtovima More sharing options...
zeljkor Napisano Mart 11, 2014 Share #4574 Napisano Mart 11, 2014 Rec je o uredjaju za testiranje el. cevi. Tu nema puno mesta za zabavu tj. to mu nije namena. Link to comment Podeli na ovim sajtovima More sharing options...
Zflazar Napisano Mart 11, 2014 Share #4575 Napisano Mart 11, 2014 slažem se, ali da li Ua 600V/-10VUg garantuje da će cev da bude dobra i kad je napržiš na 1000V/-60V? Ne znam, samo pitam, nikad nisam radio sa tom cevi niti s tako visokim naponima. tj moje pitanje se odnosi na to da -ako na 600V/-10V radnoj tačci dobiješ struju od x mA koja je na radnoj krivulji cevi, da li to znači da će cev na 1000V/-60V dati y mA koje su na istoj radnoj krivulji? Eto to me zanimalo. Jer ako je tako onda nema potrebe snimati ardnu krivulju cevi u celom njenom radnom opsegu do 1250V i onda je i ovakav manjenaponski tester sasvim dovoljan? Link to comment Podeli na ovim sajtovima More sharing options...
zeljkor Napisano Mart 12, 2014 Share #4576 Napisano Mart 12, 2014 Uredjaj sluzi za merenje osnovnih parametara a to su vacuum, da li ima kratkih spojeva izmedju elektroda , struje anode pri odredjenom Ug na osnovu cega se moze odrediti da li je emisija dobra itd. Za merenje krivih se koristi curve tracer koji postoji i za cevke i za tranzistore. Ako je emisija katode dobra pri Ua 600V veruje se da je dobra i na 1000V Link to comment Podeli na ovim sajtovima More sharing options...
