Kako otvoriti Topping E30II?

[asimze]

Eto ja se ponovio!

Nabavio novi DAC i htjeo da ga otvorim ali ne ide. Postoje ova dva mala toreksa , lijevi i desni, oba odvrnuo. Ima i ovaj u sredini, vrlo teško ide, jedva ga otvorih. Pokušam sa zadnje strane pritisnuti RCA kontakte kako sam radio na D10s ali ne ide! Nikako da skontam logiku. Da li neko ima iskustva sa ovom mašinicom?

TIA!

Asim

[NIXIE]

Jesi li ga makar probao pre otvaranja?

[asimze]

Ne. Ovo je prvo otvaranje.

[NIXIE]

Pa Lemić ga je modifikovao kod nekoga, ja lično ne bih to dirao ništa. Ako hoćeš diy imaš još uvek jeftine opcije čipova PCM1702 i AD1865.

[Zbora]

PCM1702 rulez

[asimze]

Jbg, kad se mašinc petlja u elektriku! Mi smo dva svijeta različita.

Skine se zadnja pločica. Ona u stvari gura PCB do matičnog položaja. A to zato što je prednji ekran zalepljen (???!) i veza je preko ovog tankog višežilnog pljosnatog kabla. Taj kabal je kratak tako da se PCB može povuči samo par cm. Kako skinuti taj kabal je problem jer je on u orednjem dijelu kojem nemam pristupa. Daljnja zagonetka je nerješiva za mene.

Još je nevjerovatnije da OPA nema oznake.

Ja sam prioritetno bio zainteresovan promjeniti USB2-B kontakt jer je ovaj originalni malo klimav.

Ovo da ostali koji budu zainteresovani znaju šta ih čeka.

[Mikorist]

pre 3 časa, Zbora reče

PCM1702 rulez

Ma AD1862 rulez. Odnos cena-kvalitet - mogučnost nabavke orginala.

[Brijac]

Realna prica. To su sad ad1862 i pcm1794a. No, za nase potrebe, moze i unobtanium Za komercijalu druga prica.

Svakako tu su i r2r diskretni dacovi, napredovalo je to.

Sto se tice odlemljivanja i lemljenja ovog daca, obavezno neki servis za telefone. Ne isplati se rizikovati nesto drugo da se sprzi na plocki dok se odlemljuje smd. I ja koji sad pretezno konzumiram smd komponente samo, nije mi svejedno, stavim kapton trake okolo, ali nikad se ne zna.

[NIXIE]

Mora Brzina x Veština da bude.

[asimze]

Evo još jednog dodatka koji može biti interesantan. Odgovor je direktno od Toppinga. Samo sam ja u zabuni pisao PCM 1656  ane OPA1656. Jbg!

However, in E30 II, we have fine-tuned the LPF circuit behind the DAC to maximize the performance of the DAC, and we believe that replacing the op-amps on the user's own will result in poorer performance or unstable operation of the circuit, so it is highly recommended not to do so. The PCM1656 you mentioned should be the OPA1656 model, which is pin-compatible with the op-amps we use on our boards, but we don't make any guarantee in other aspects.

[Brijac]

Napisah ti, ali evo da ostane i u temi. Verovatno misle na aktivni low pass filter. Koji je u odnosu na pasivni, limitiran sa GBW opampa. Buduci da su opa1612 na dacu, opa1656 (GBW, slew rate) ne bi trebao da pravi problem u tom domenu, niti da im negativno utice na kolo (ako su lepo dekaplovali). Svakako, bez modifikacija ovog daca, nema konkretno shemu koju mozemo videti i konkretno reci koji kond gde da se zameni za bolji, da li su otpornici thin film ili thick (u slucaju thin film nema potrebe menjati), bez sigurnosti da drugi opa nece praviti probleme, i tako, sve bez toga je macka u dzaku. Sledeci korak ti je ostatak sistema, a kada se opet bude vracalo na dac, bolje linearno napajanje sa lt3045 ce uneti boljitak bez prevelike zezancije Jos bolje shunt.

Izmenjeno Septembar 8 od Brijac

[Zen Mod]

shunt napajanja su za sise

[zek]

Pre sat vremena, Brijac reče

linearno napajanje sa lt3045 ce uneti boljitak bez prevelike zezancije

Ima li gde neki link za DIY ili gotovu varijantu za 5V i 1-2A?

[NIXIE]

Ja se slažem, samo se potruditi za neko dobro napajanje i ne menjati ništa unutra.

[Brijac]

22 minutes ago, Zen Mod said:

shunt napajanja su za sise

Zna se da sam sisetina 😂

[Brijac]

19 minutes ago, zek said:

Ima li gde neki link za DIY ili gotovu varijantu za 5V i 1-2A?

Diy nema nigde, mogu ja nacrtati. Vec sam drop in standardne zamene za 78xx i 79xx nacrtao sa 500mA.

Za kupovinu ima ovde, cini mi se da je dobro uradjeno, ispostovana su sva pravila za izvlacenje maksimuma iz cipa.

https://www.ldovr.com/product-p/lt3045-1a5io.htm

[zek]

Da li je za DAC dovoljno 500mA ili treba ići na 1A radi sigurnosti?

[Brijac]

Vidis, nisam gledao koliko je gladan dac. Sustinski 1A ili vise, ispod toga njet. Vazda je bolje vise, manje ostavljanja otisaka na hladnjaku 😁

[Brijac]

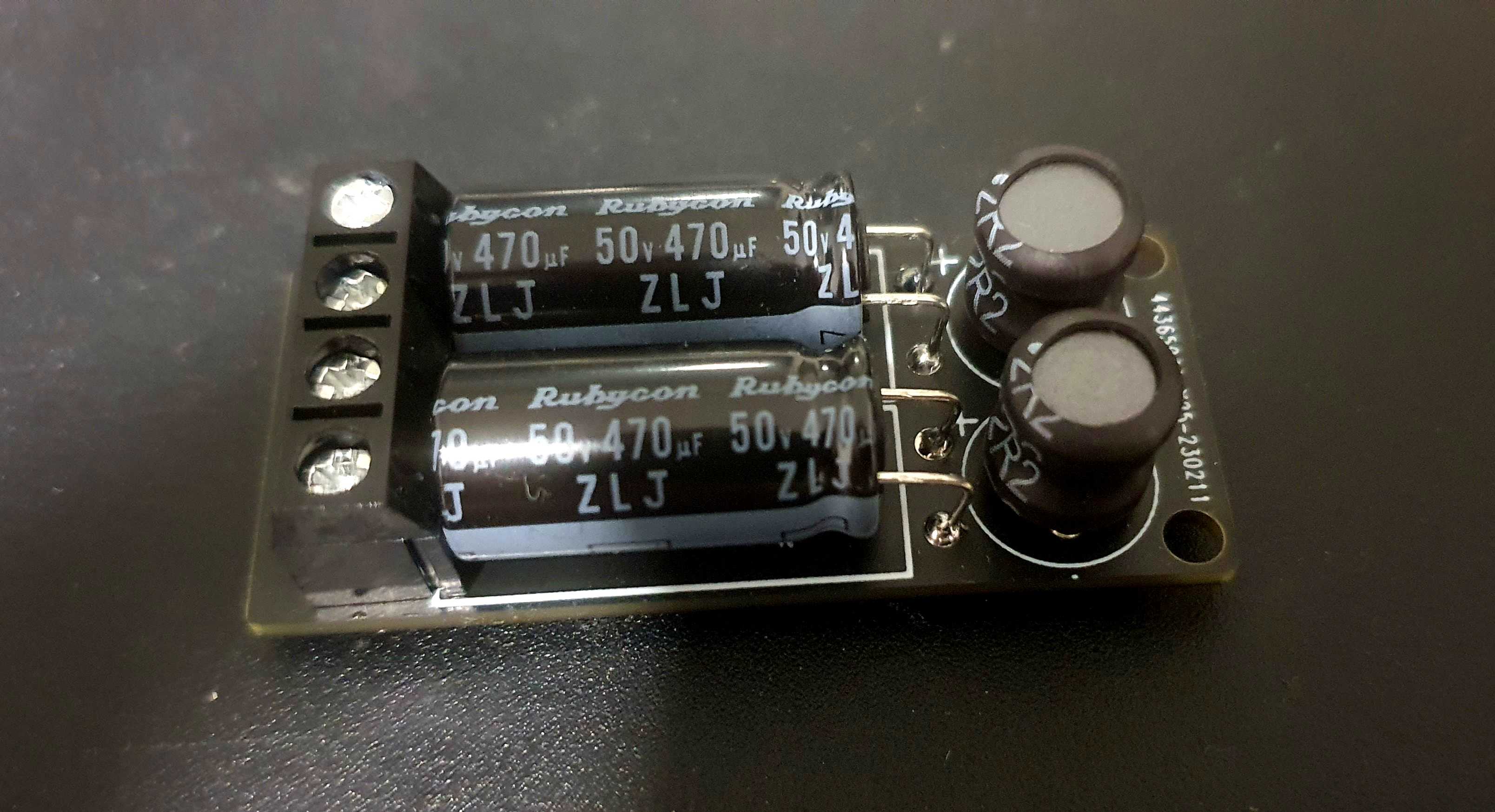

Najpre svega, probao bih prvo sa ovim filterom. P089ZB. Jako dobra stvar, nekolicina ovde pored mene koristi na chopperima. Bolja stvar nego vecina linearnih na trzistu koja se provlace i dalje zbog naziva linearno, a stroka da ne spominjem..

[NIXIE]

Taj dak ima Xmos čip na USB ulazu, samo on troši blizu 400mA. Znači 1A ili više da bude napajanje. Ja bih za to uzeo neki TO220 regulator a vi kako oćete.

[mutayu]

A moze i da se izmeri. Nekim unimerom koji ima "peak" funkciju.

[Mikorist]

Ja tu ništa ne bi dirao unutra. Topping vrlo lako može da se spali. Been-there done-that
