AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)


NIXIE

Preporučeni Komentari

Napisano (izmenjeno)

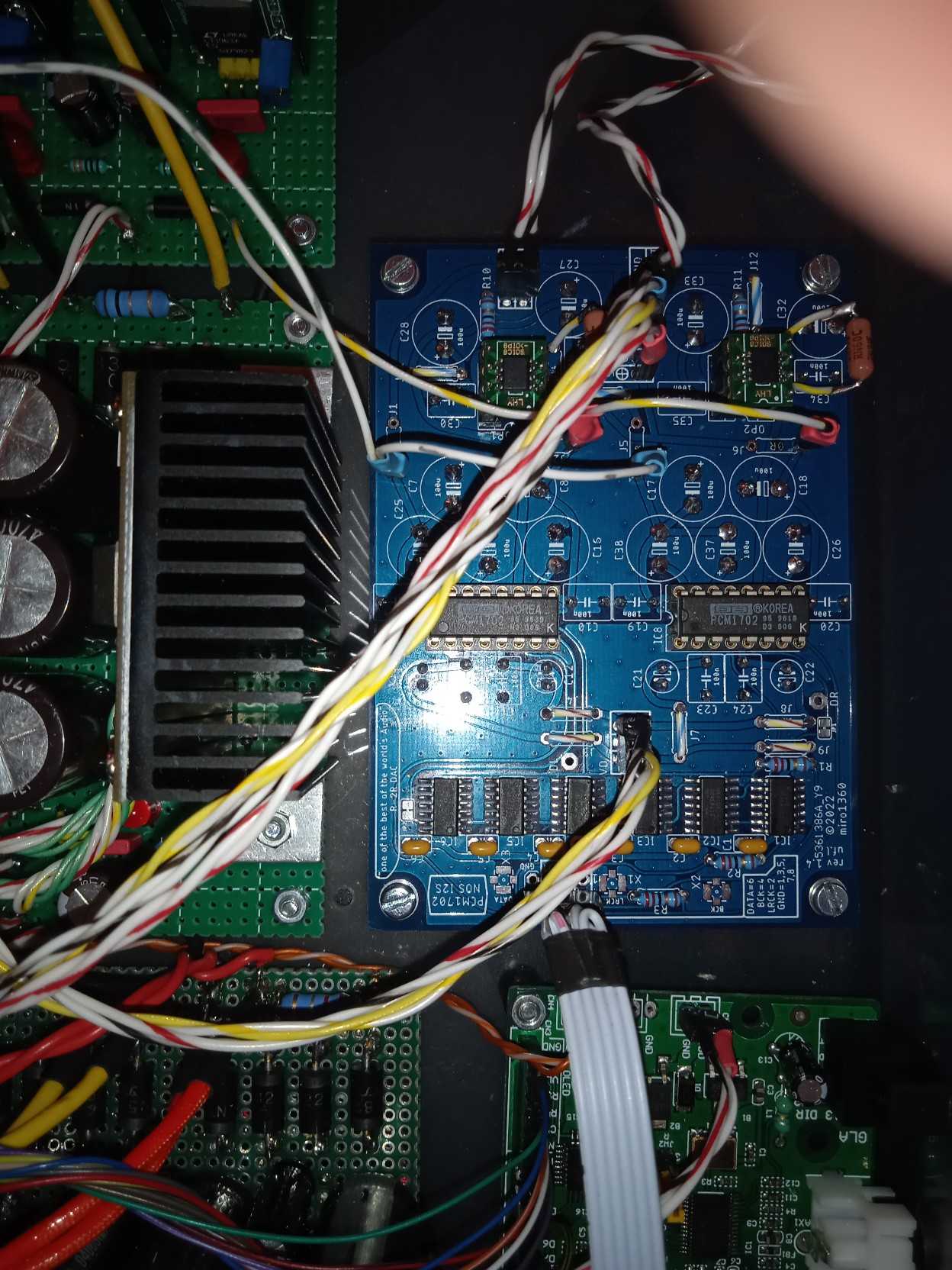

PCM1702 u pogonu. :trubac:

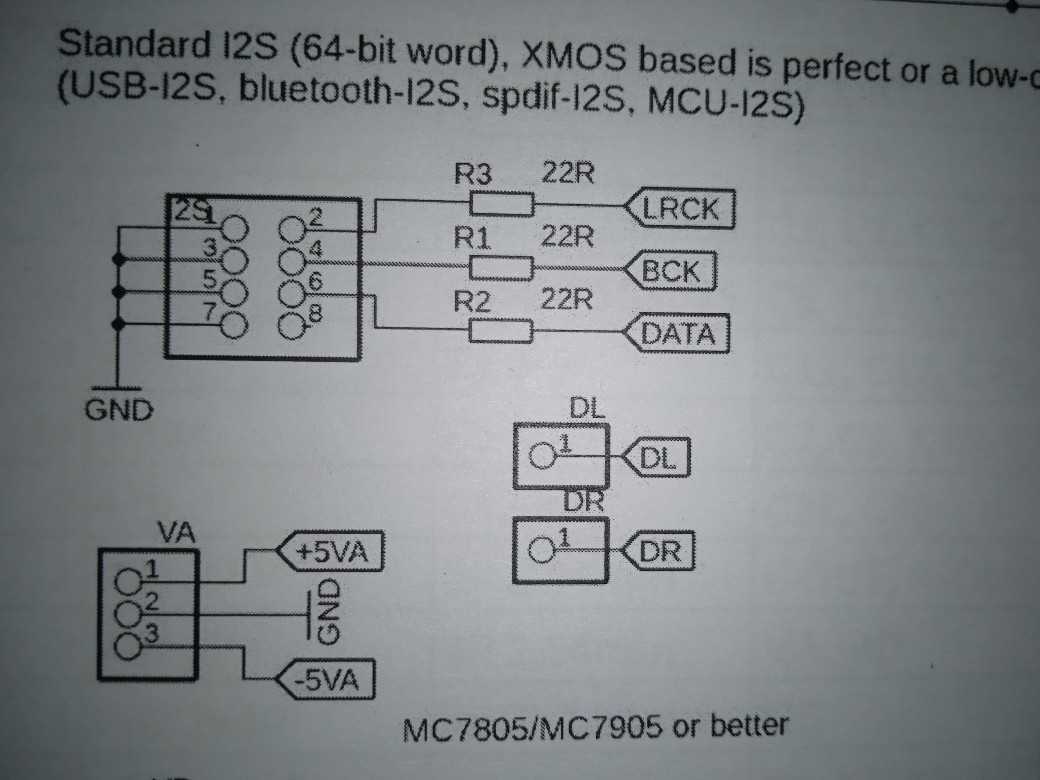

U startu je odbio da radi. Onda me @Brijac :buba: podsetio da možda postoji greška na GND pinovima I2S konektora, kao što sam otkrio na PCM63 pločici i stvarno postoji. Pin 8 sam morao spojiti na pin 7 jer mi je pin 8 GND od I2S kablića. Bez toga samo krči.  Gore piše GND na pločici, ali dole nije spojeno, promaklo mi. :D



Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

Nixie gledao sam onu Pavouk pcb - izlaze konkretno - Ima + / GND / minus tj levi kanal / GND / desni kanal.... kako si to vezivao na RCA konektore ?

Link to comment
Podeli na ovim sajtovima

pre 53 minuta, NIXIE reče

U startu je odbio da radi. Onda me @Brijac :buba: podsetio da možda postoji greška na GND pinovima I2S konektora, kao što sam otkrio na PCM63 pločici i stvarno postoji. Pin 8 sam morao spojiti na pin 7 jer mi je pin 8 GND od I2S kablića. Bez toga samo krči.  Gore piše GND na pločici, ali dole nije spojeno, promaklo mi. :D

Cela ta sekcija ne valja. Pitasmo Mira zašta služe ti 22R otpornici - ni on sam ne zna da  li  odbija PCB Reflection Noise.

Ne može proizvoljno da se stavlja taj otpornik na bilo koji chip. Bolje da ga nema uopšte. Ja čujem razliku kad se skinu.

Isto ko  snubber  na napajanju - ne može bez Quasimodo da pogodiš - osciloskopa.

Gledanje u pasulj ne pomaže. :D

Link to comment
Podeli na ovim sajtovima

pre 39 minuta, NIXIE reče

GND žicu tu jednu doveo do RCA, a njihov GND spojio zajedno, uške one zalemio.

OK to sam  mislio - nego odatle ne treba posebno voditi zicu na shasiju ?

Link to comment
Podeli na ovim sajtovima

Koliko se sećam uzemljio sam sve samo na jednom mestu i to napajanje za JLS oscilatore preko grec+10oma +100nF na šasiju. Preko I2S kabla sam uzemljio Pavouk na JLS. Xmos napajanje samo grec+100nF na šasiju. Šasiju na IEC GND direktno. Doduše u metalnu kutiju nisam stavljao ništa osim onog bluettoth Pavouka, a tu je bilo malo drugačije jer antena ide na šasiju.

Link to comment
Podeli na ovim sajtovima

pre 32 minuta, Brijac reče

Kaem vam ja, pricam ko zidu, vidim zen odustao 😅

Mora da se malo vise posveti ovome, da bi se izvukao maksimum bar iz ovih plocica.

Osciloskop mora da se vidi. Skoro sam siguran da su 22oma višak, kao što sam Miki rekao ranije.

Link to comment
Podeli na ovim sajtovima

44 minutes ago, Brijac said:

Kaem vam ja, pricam ko zidu, vidim zen odustao 😅

Mora da se malo vise posveti ovome, da bi se izvukao maksimum bar iz ovih plocica.

naterao sam Miku da to nasnjura na uvo

al problem sto sam mu ja ovde jos najmanje gluv, iako mi onomad slonovi pr'nuli u oba

s'a im vrede svi ti silni dacovi, kad ne znaju da slusaju ..... samo bi lemili

:smesna:

Link to comment
Podeli na ovim sajtovima

Visak jesu, ali otpornik za refleksije tu valja jer impedansa trejsova nije sigurno uparena. 22oma ovlas je gore nego da ga nema, zato se i cuje boljitak bez. Valjalo bi i atenuirati digitalne signale, ispod 10mhz, sve preko pojacava ground bounce.

Isto kao i snaberi na psu, sto rekoh miki, da moraju vrednosti da se racunaju, ne ofrlje 100 oma i 0.1uf. Kvazimodo je za to tata.

Onaj folijski na izlazu, u zavisnosti od regulatora, negde vise smeta, negde manje. Bolje low esr elko.

Uzemljenje je moglo biti bolje uradjeno. Via savovi su random nacickani. I decouple bolje da je sa c0g kondovima do pinova.

Napajanje najbolje shunt, ili jos bolje na dac ploci reg sa shunt referencom. Al drzimo se ove dac plocke.

Edit: Nije lose i aktivnu rektifikaciju ukljuciti, ali nisam jos sklepao plocicu, ne znam u praksi kakva je u odnosu na diode.

Izmenjeno od Brijac
Link to comment
Podeli na ovim sajtovima

Pre sat vremena, Brijac reče

Visak jesu, ali otpornik za refleksije tu valja jer impedansa trejsova nije sigurno uparena. 22oma ovlas je gore nego da ga nema, zato se i cuje boljitak bez.

Nema trejsova ako I2S kabl  ide direkt na šiftere.Bukvalno je udaljeno po 2mm od njih. Kad se skinu otpornici i stavi u gornju rupu kabl.Sve iza na PCB ne postoji. Još  ostaje da probam šrimovano između - a samo na stranu DAC-a da budu uzemljeni šrimovi za svaku i2s žicu:D

Link to comment
Podeli na ovim sajtovima

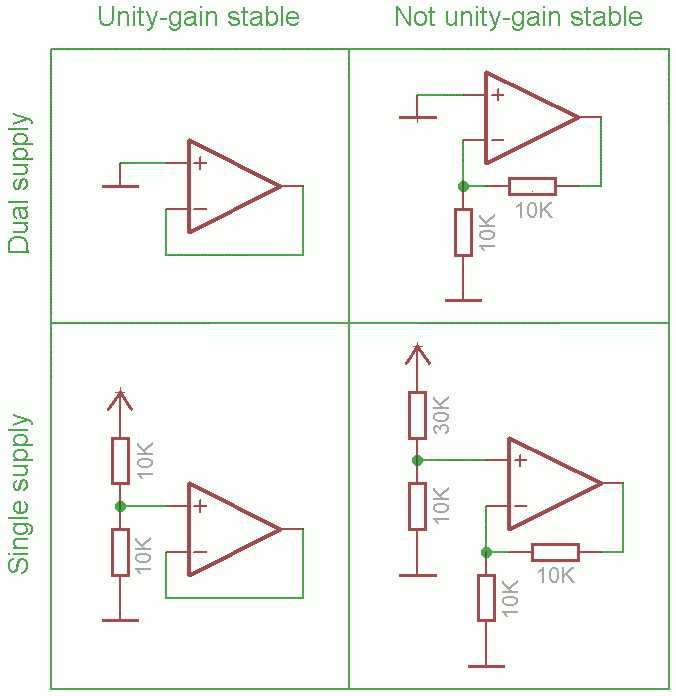

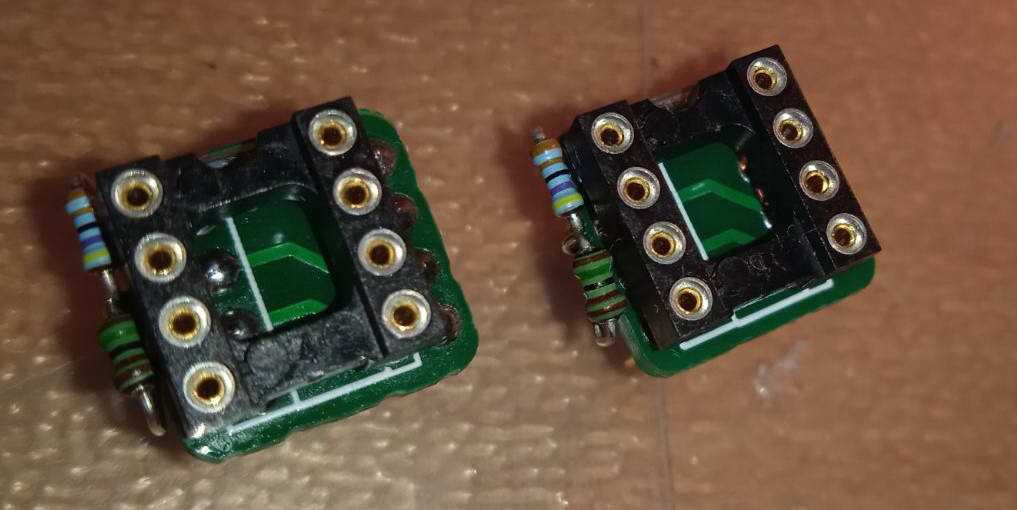

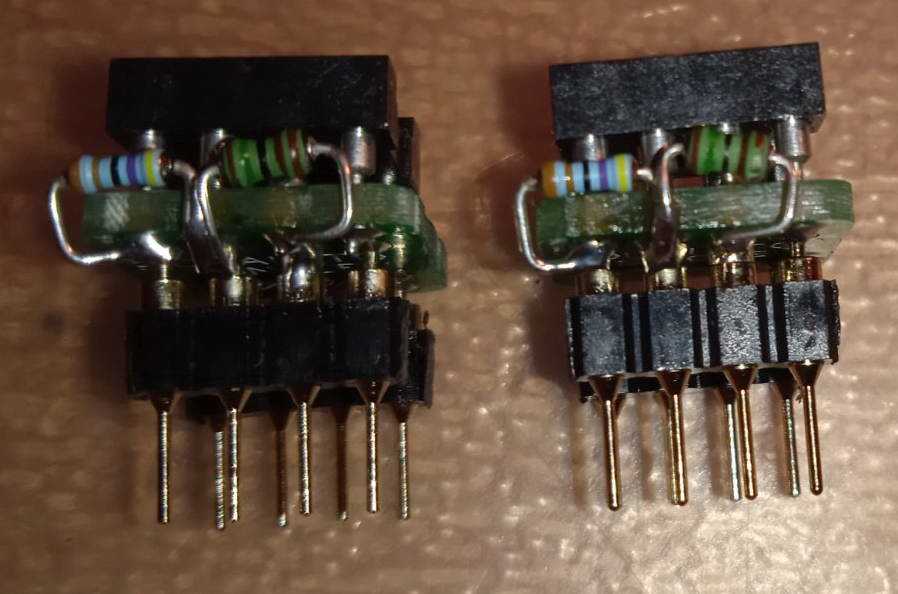

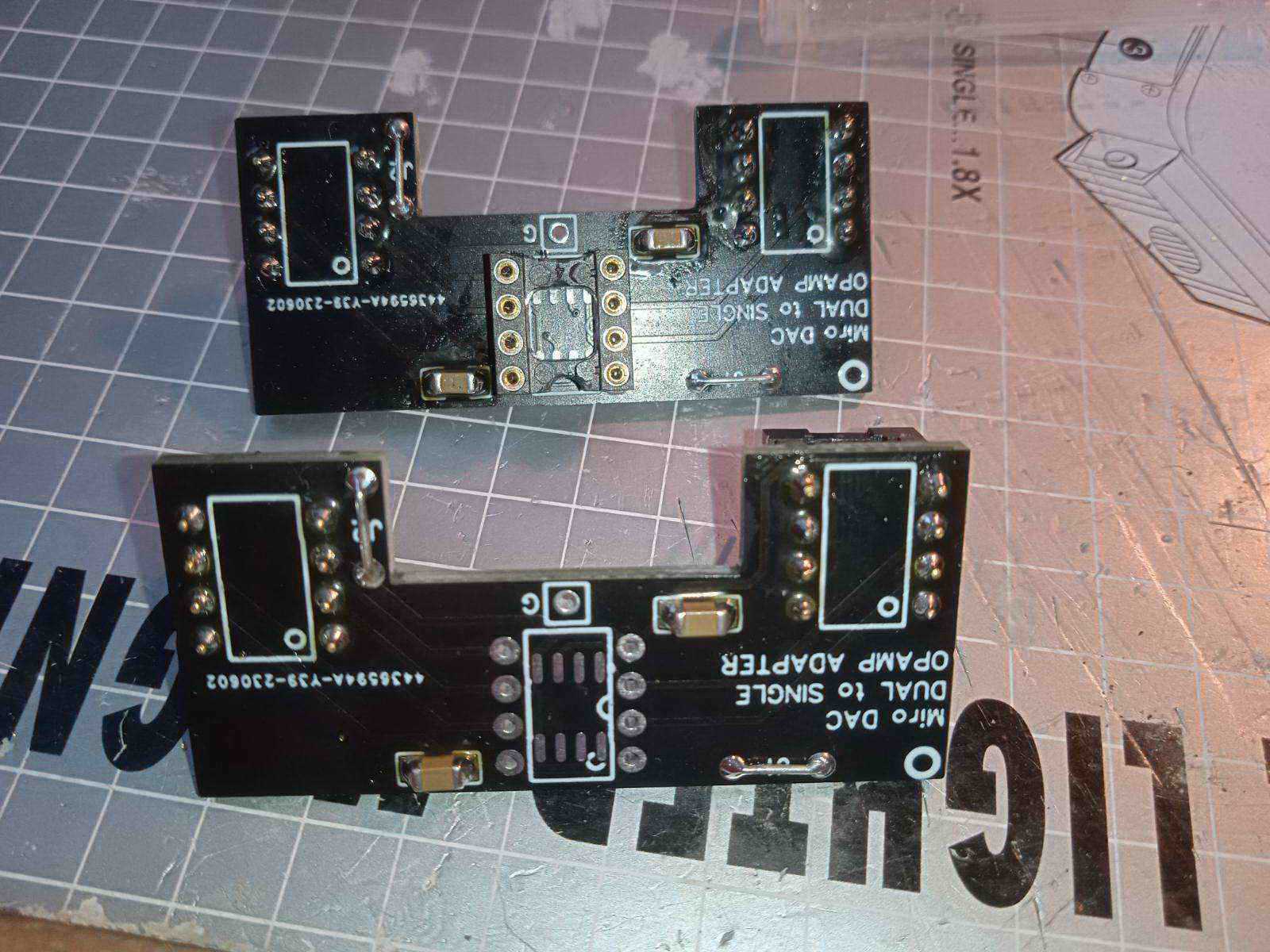

Sinoć sam se zabavljao sa ovim adapterima. Za neiskorišćenu polovinu Muses 02 sam odabrao šemu sa dva otpornika (4k7 i 1k5) tako da sa pojačanjem 3,13 mogu da zabodem bilo koji OPA da mi ne osciluje. Otpornici moraju biti jako sitni. TI uputstvo za ovaj slučaj kaže da se ne smeju vezivatu zajedno ulazi neiskorišćene polovine OPA. Valjda ću stići večeras da probam ovo.

Unused OPA.jpg

Adapter 1.jpg

Adapter 2.jpg

Adapter 3.jpg

sboa204a.pdf

Link to comment
Podeli na ovim sajtovima

Ovako se izbegavaju glavobolje sa odredjenim opampovima i uredjajima. Mozda cak i setovanjem uredjaja. Bezbednije je. Zvuk isti, ista temperatura. Bez osciloskopa ne mogu reci sigurno, ali po ovim šac metodama ne osciluje.

Kod mene je 'vako.


Izmenjeno od Brijac
Link to comment
Podeli na ovim sajtovima

Napisano (izmenjeno)
pre 3 minuta, Brijac reče

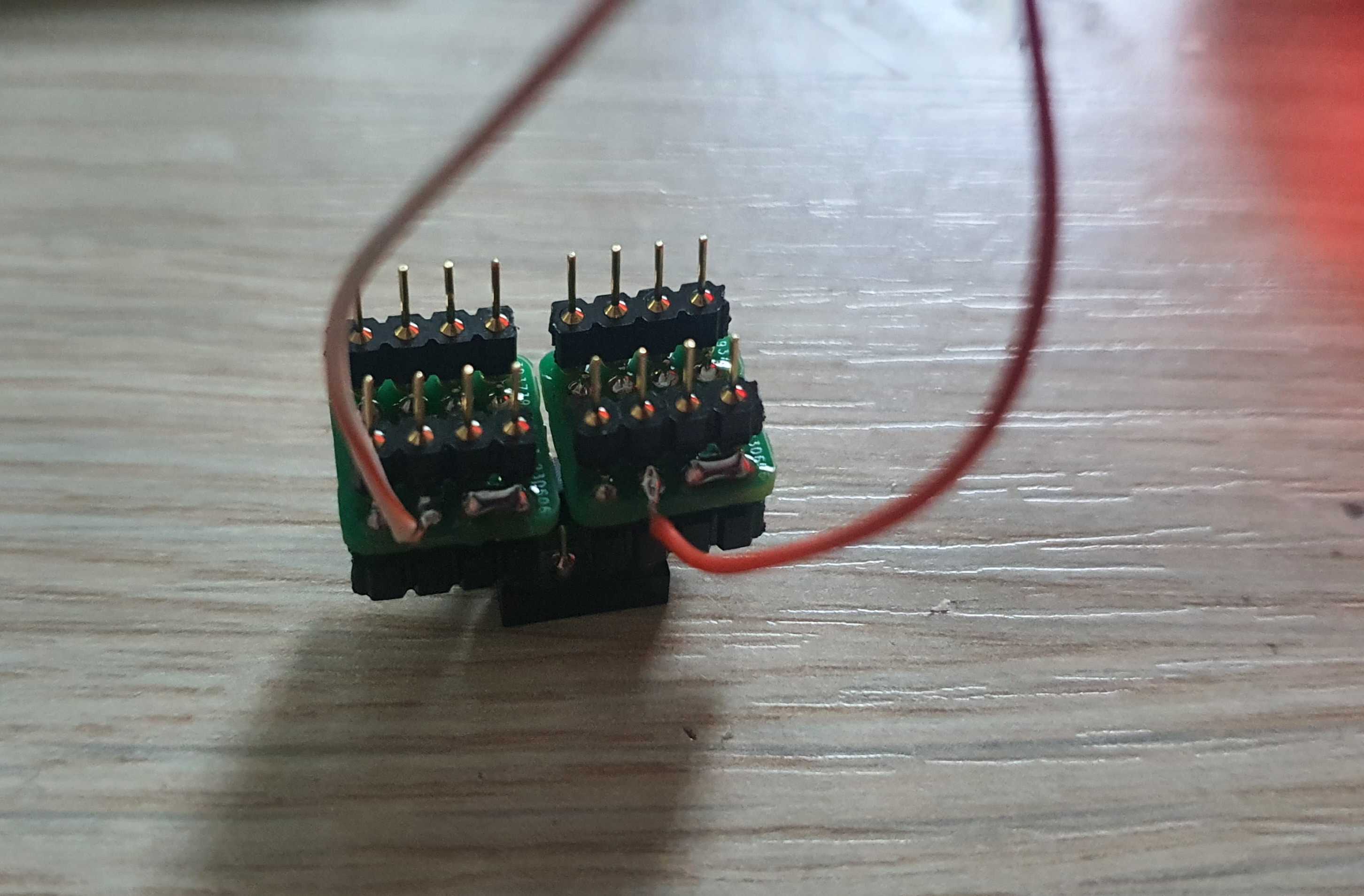

Kod mene je 'vako.

Ne treba ti ta posebna GND žica za ovaj konkretan slučaj, rekoh ti pin3 je već na GND. Samo kratko prespoji ta dva pina 3. Nije univerzalno, samo za ovaj slučaj.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima
