AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Brijac]

Pali smo na foru stariju od hrista 😅

[Mikorist]

[Mikorist]

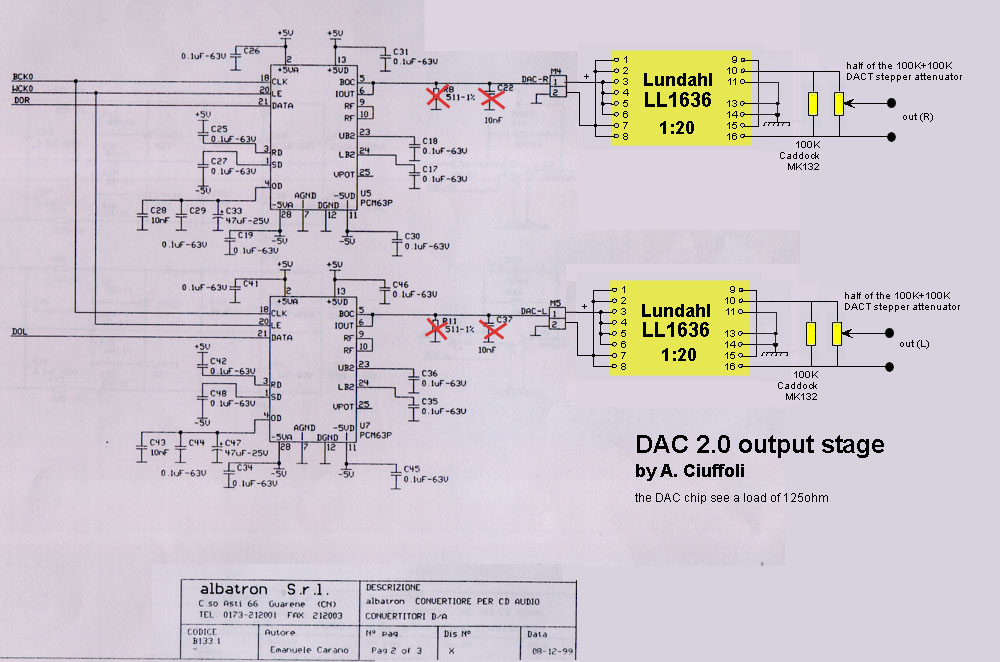

Evo ko je poludeo Lundahl da stavlja umesto opampova.

https://www.lundahltransformers.com/wp-content/uploads/datasheets/1636.pdf



[NIXIE]

Zar nema neki buffer iza tog Lundala?

[asimze]

pre 22 časa, Brijac reče

Pali smo na foru stariju od hrista 😅

Prisjeti se onda samo slike Poslednja večera. Samo če ti se kazati.

[Mikorist]

Pre sat vremena, NIXIE reče

Zar nema neki buffer iza tog Lundala?

Nema nista. Ima attenuator kao na slici. Ima filter digitalni ispred DAC  - chipa ali to me i ne zanima.



[NIXIE]

Vidi iza trafoa 1:20 je dosta visoka impedansa, trebalo bi da ima buffer. Onda i mali kapacitet kabla obara gornju graničnu frekvenciju vrlo lako.

[Brijac]

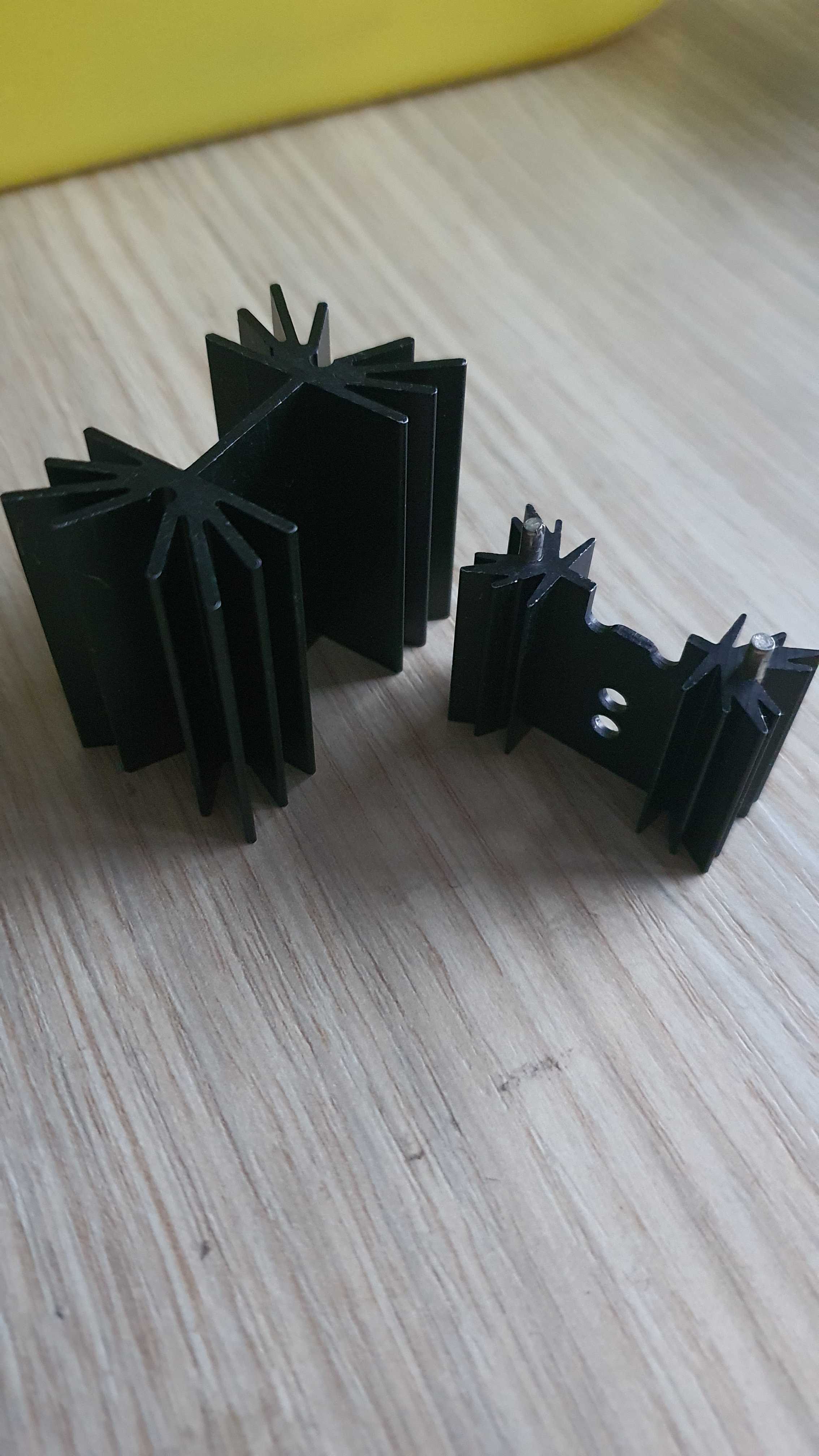

Bih u prolazu mikro princa, i uzeh hladnjacic za onaj regulator na jlsounds plocici. Previse se to greje za moj ukus. Trebam da nadjem samo clip koji ce ga drzati ili da izmozgam nesto. Ne mogu da spustim na 4V, max je 4.6V sa postavkom otpornika.

I uzeh onaj 5C/W da probam da vidim kako radi posao na regulatoru za xmos. Znam da ga @krca44 merka, pa da se ne cimas dzabe ukoliko je ne adekvatan.

[krca44]

pre 17 minuta, Brijac reče

Bih u prolazu mikro princa, i uzeh hladnjacic za onaj regulator na jlsounds plocici. Previse se to greje za moj ukus. Trebam da nadjem samo clip koji ce ga drzati ili da izmozgam nesto. Ne mogu da spustim na 4V, max je 4.6V sa postavkom otpornika.

I uzeh onaj 5C/W da probam da vidim kako radi posao na regulatoru za xmos. Znam da ga @krca44 merka, pa da se ne cimas dzabe ukoliko je ne adekvatan.

Koji je ovaj levo ?

To iz Mikra , nedovoljno ?

[krca44]

pre 18 minuta, Brijac reče

Bih u prolazu mikro princa, i uzeh hladnjacic za onaj regulator na jlsounds plocici. Previse se to greje za moj ukus. Trebam da nadjem samo clip koji ce ga drzati ili da izmozgam nesto. Ne mogu da spustim na 4V, max je 4.6V sa postavkom otpornika.

I uzeh onaj 5C/W da probam da vidim kako radi posao na regulatoru za xmos. Znam da ga @krca44 merka, pa da se ne cimas dzabe ukoliko je ne adekvatan.

Koji je ovaj levo ?

To iz Mikra , nedovoljno ?



Primarno uzimam iz Kelco i neki iz Mikro ako su dimenzije krila adekvatne ( za slabiji potrosac ).

[Brijac]

Taj levo je onaj najveci TO220 hladnjak, sto ima i u kelco.

Hladnjak ML97/1.5 za TO220, 42x38x12.5 (5°C/W) :: MikroPrinc

WWW.MIKROPRINC.COM

---

Hladnjak dimenzije: 42x38x25mm; Kućište: TO220/TO3; RTH: 5°C/W;

Ovaj desno je

Hladnjak ML73/25P za TO220, 25x35x12.5 (10°C/W) :: MikroPrinc

WWW.MIKROPRINC.COM

---

Hladnjak dimenzije: 25x35x12.5mm; Kućište: TO220; RTH: 10°C/W; Sa 4mm pinovima (razmak: 25.5mm);







[krca44]

pre 52 minuta, Brijac reče

Taj levo je onaj najveci TO220 hladnjak, sto ima i u kelco.

Hladnjak ML97/1.5 za TO220, 42x38x12.5 (5°C/W) :: MikroPrinc

WWW.MIKROPRINC.COM

---

Hladnjak dimenzije: 42x38x25mm; Kućište: TO220/TO3; RTH: 5°C/W;

Ovaj desno je

Hladnjak ML73/25P za TO220, 25x35x12.5 (10°C/W) :: MikroPrinc

WWW.MIKROPRINC.COM

---

Hladnjak dimenzije: 25x35x12.5mm; Kućište: TO220; RTH: 10°C/W; Sa 4mm pinovima (razmak: 25.5mm);







Ovaj sa drugog linka ima sa vecom visinom, 50mm. Koliko da znas.

Onaj levo na slici, sa prvog linka, ako odgovara javi jer taj je alternativa za hladnjak iz Kelco ( taj ima pinove i malo vecu visinu, 50mm ) - ako moze da radi sa ovim vecim iz Mikro to bih kupio, vise mi odgovara bez pinova.

[Brijac]

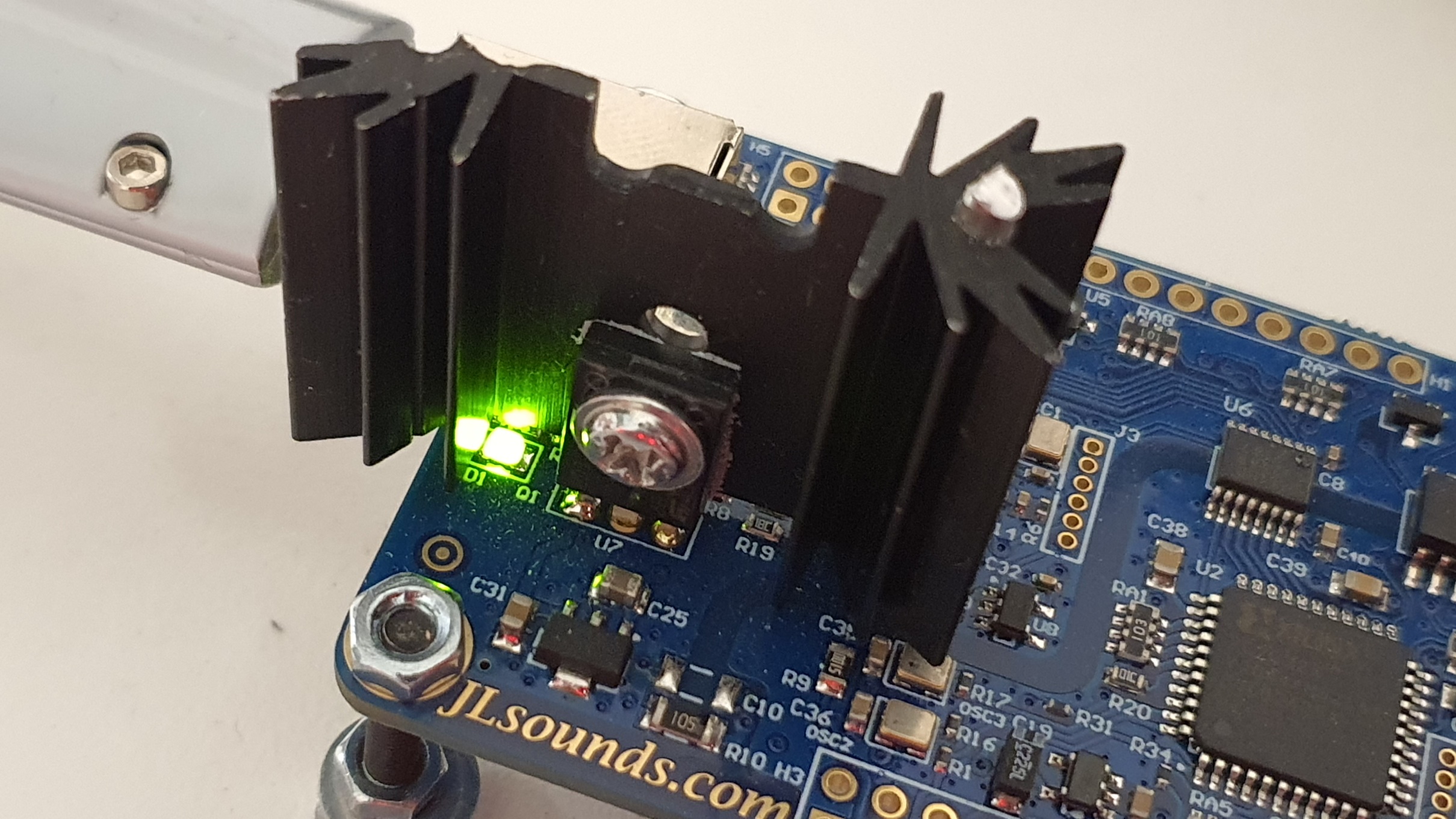

Pinove povadis najmanji problem su oni. Evo skoro dva sata vremena proslo, sviri, na dodir je jako prihvatljivo. Bez problema se drzi prst i na samom ldo, i na hladnjaku. Ambijentalna je oko 24C.

[Brijac]

Nebo i zemlja temperatura na jlsounds regulatoru. Narucicu drugi hladnjak sa mousera, cisto da ne moram da stavljam izolaciju na ovaj posto je jako blizu elementima na plocici. Ali nema vise spaljenih otisaka kada dodirnem taj hladnjak. Kapiram da se stedi maksimalno, ali onaj hladnjak je bas dno.



[NIXIE]

Ja sam planirao sa stavim novi hladnjak ali ne baš toliki. Ovako nešto

Kelco - Detalji proizvoda - Hladnjak, 13.3x19.1x12.7mm, za TO220 kušište, crni

WWW.KELCO.RS



[Brijac]

Jeste ovo overkill, mlak je hladnjak bukvalno. Promenicu i ja kada budem pakovao dac ali verovatno iste mase samo da bidne visi, ovaj blokira usb kuciste.

[NIXIE]

Dodaj i onu diodu na +5V da smanjiš napon i taman bude, ne treba puno veći ladnjak. Jeste vruće nakon toga ali podnošljivo, na +5V prži samo. A onaj ladnjak TO220 iz Kelco je isto taman za to. I bez smanjivanja napona verujem da je temperatira umerena. Original hladnjak na +5V je nepotrebno vruć i skraćuje stabilizatoru život.

Izmenjeno Decembar 19, 2022 od NIXIE

[Brijac]

Razmisljao sam ali nema potrebe da ubacujem jos diodu. Imam onaj hladnjak sa mousera, sto je na ostalim ldo, 17c/w, radio bi i on posao. Ne smeta mi da bude veci hladnjak, nisu to neke cifre da kazem ne isplati se. Posto je sve predimenzionisano, moze i to, i imace prostora u visinu jer jbg psu sa capsima gadja 8cm.

[NIXIE]

Ja sam diodu dodao letos, da ga malo spasem dok ne zamenim ladnjak. Sad sam poručio tih hladnjačića par komada pa kad stignu menjam.

[NIXIE]

Moram i Miki zameniti ladnjak na JLS.

[Brijac]

55 minutes ago, NIXIE said:

Moram i Miki zameniti ladnjak na JLS.

To pod obavezno 😂 Inace najlakse za skinuti, po prst sa obe strane ispod hladnjaka i tako povuci.

Javi kako hlade ti manji, imam jedan viska od ovih sto su na drugim ldo, 17c/w. Pa ako je adekvatno, da munem njega.

[Mikorist]

pre 2 časa, NIXIE reče

Moram i Miki zameniti ladnjak na JLS.

Kad bude isao kod tebe na poredjenje pa promeni.
