Osetno je bolje, ali nisam samo to promeni vec sam dodao mini trafo stanicu sa filterom i diy kablove. U prasetu je takodje i poseban set 220V konektora koji je povezan sa mrezom preko industrijskog rmi filtera i tu su mi za sada prikljuceni kompjuter, eksterni HD, i tv. Tako da to sve nema return u audio power deo. Sada sve analogne komponente ukljucujem na jedam prekidac a posle samo iskljucim komp i hd. Nema vise ubadanja u steker pojacala...

prikljucio na ch po shemi. Bilo je klinicki mrtvo, sada je totalno mrtvo - necuje se razlika kada je ukljuceno i isljuceno sto se tice suma i bruma.

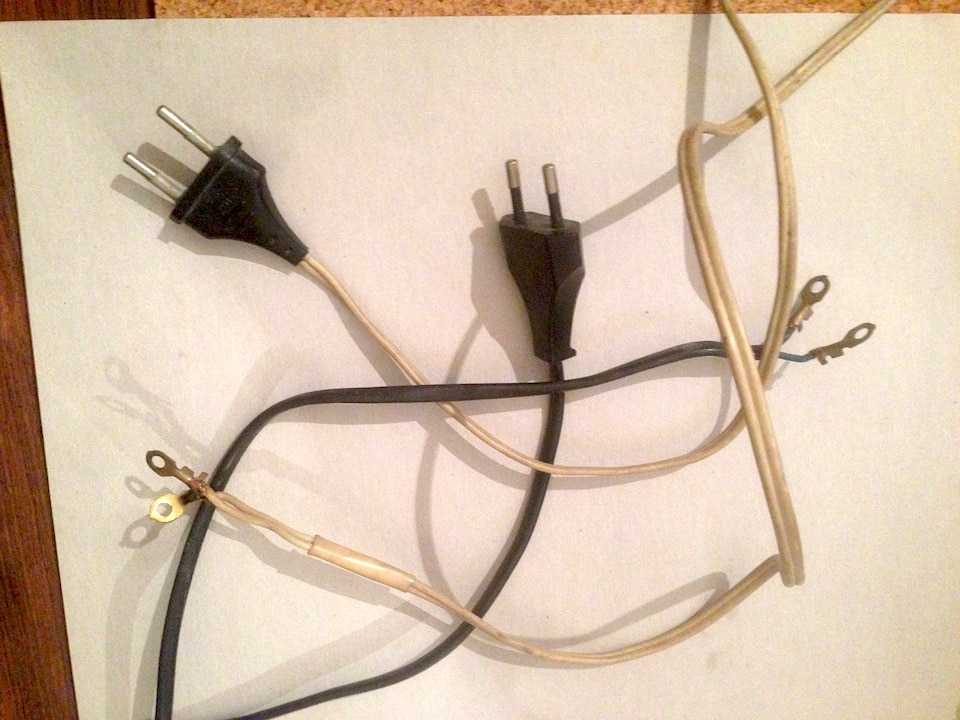

Da jedan je bio neki ruski kao za masinicu za brijanje a drugi nase gore list bor, oba kao i u originalu bez shucko pinova... U dobri cas

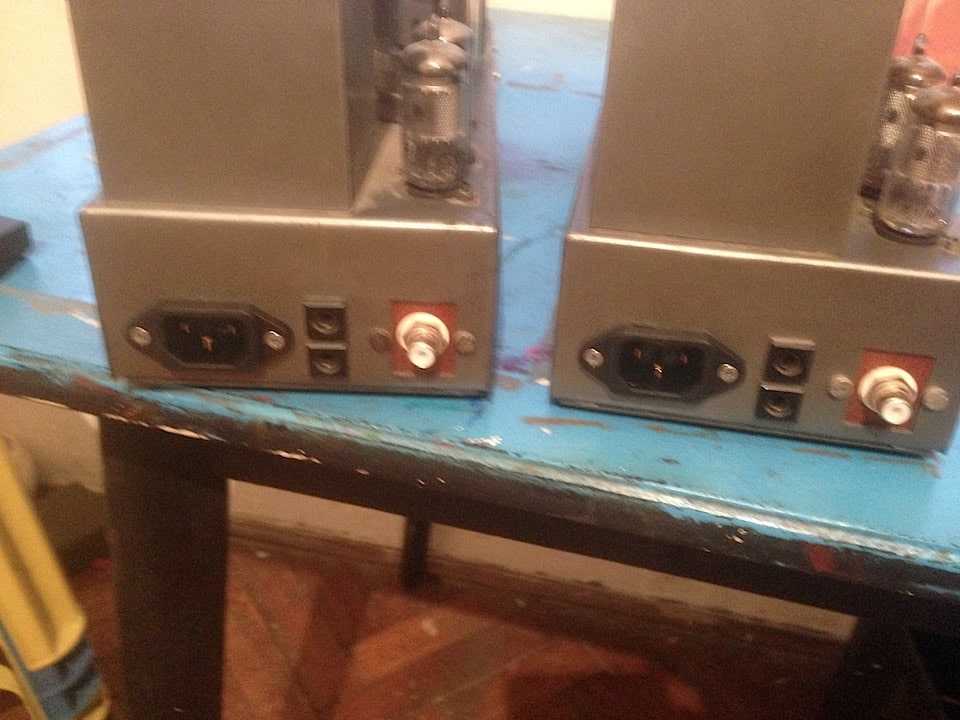

Ovom prilikom zelim da obavestim cenjene clanove diy foruma, da sam uspeo posle 10-15 godina da ugradim power konenktore na Quad II pojacala. Kao dokaz, prilazem fotografije konektora kao i zamenjene kablove. Hvala.

mi smo dobili 2 a nismo usli a bice ih jos. e to je vec nesto

Mala je snaga u triodnom spoju za sve te lampe. to je negde oko 2.5 do 3W sa manjim izoblicenjima. Mozda bi trebalo uzeti u obzir ultralinear spoj. ili cak sa 2 cevi u praleli na izlazu. Meni se mnogo dopada kako je japanac uradio supertriode connection amp sa EI NIS KT90 Ona dvostruka, specijalna i redja cev na ulazu, moze da se zameni sa 2 cevi recimo EF86 i druga neka koja je najpribliznija po karakteristikama ili bolja...

Tu ide aktivna skretnica + aktivno izdizanje niskih.

Pa o tome pricam, tesko je naci kod nas neupotrebjavanu cev tipa EL84 i EL34 posto se masovno koriste u pojacalima za izvodjenje muzike. Mogu se naci na proverenim prodavnicama napolju ali su skupe. Ipak je tu resenje mozda ici na ruske el84. Ili na neki tip kojie se ne upotrebljava u gitarskim pojacalima na primer 807

Da li si slusao nove cevi iz kutija i uporedjivao sa novim ruskim. Ja sam veoma retko nalazio nove EL84 u kutijama izuzev ruskih koje se mogu naci.

Vi polazite od toga da su te fotografije "prave", da nisu namestene... Na ovoj drugoj se vidi da slicice nemaju paralelne ivice. I da su vec vrsene intervencije u grupisanju pixela. Na prvoj je takodje izvrsena intervencija na uvecanom delu. Malo je verovatno da se crna povrsina dobije tako prosarano sivkasto a da bela slova budu ostrih ivica. Za obe fotografije to je bilo potrebno uloziti izvesno vreme da bi se napravile. A opet na prvi pogled izledaju kao dokumentarne, spontane, nenamestene... Pitanje je zbog cega bi neki slucajni prolaznik to uradio.

Ako ces nesto sa pentodom u izlazu, google super triode connection. Isto je jednostavno i moze sa razlicitim cevima. Probaj i ove gore primere ali su to spojevi sa feedbackom... zvuk ce najvise zavisiti ne toliko od izbora cevi vec od kvaliteta izlaznog trafoa, napajanja i izvedbe. evo jedan primer sa domacom KT90 http://www.ne.jp/asahi/evo/amp/kt90/report.htm

jensen za driver P15-LL I jbl je imao verziju transflex-a sa 2245H jedinicom

Taj Buska je ustvari transflex horn by Jensen. ALI komplikovan je za izvodjenje, te zarubljene kupe je tesko izvesti i problematican je sto se tice tacnosti. Ja bih pre izradio klasicnu transflex hornu za niske i ugradio driver koji je slican originalnim koji su se upotrebljavali u tom konceptu kabineta, koji se inace veoma jednostavno izradjuje. Google transflex horn

sta je to greatfull dead?

mora aktivno posto je driver za plazmu cev ili neki drugi aktivni element. Slusao sam jednom neke fabricke. Nije lose ali su bile slabo efikasne. Moze sa napravii i diy verziji ima objasnjenja i primera. Prakticno neka vrsta malog teslinog transformatora koji pogoni cev. tako nesto...

sledeci korak mu je verovatno da izbaci JBL i stavi neka plasticna sranja, potera aktivno sa 1KW - i da napise na sajtu kako super radi - danke

podseti me na ovo: http://www.tubebbs.com/viewthread.php?action=printable&tid=273611 zasto je sony ugasio ovu seriju, niko ne moze da shvati... Ne zamerite akpo je vec bilo.

Ovo "spratna" je bolje cak i od "lux"

Barney Oliver iz HPa je napravio jedno odlicno pojacalo - google

Uporedjivao sam 1:1. i uradio 4-5 komada...

Mora mnogo stvari da se uradi sa tim transportom da bi zvucao superiorno. To se uglavnom ne radi nego se postavi as-is. Pa i tako nije los uopste. Prvo mora da se ostavi na masivnu nosecu osnovu 1kg ili vise. onda da se zameni master clock. da se naprave 2 napajanja, posebno za motore i posebno za ovo ostalo. Da se obradi SPDIF izlaz dodatnim sklopom. Onako kako se radi nije dobro. i da se izvrse dodatne intervencije na laseru i na plocici, da se zameni veci broj elemenata. Da se dodaju mali hladnjaci na chipove. itd itd... BTW postoji verzija chipseta za taj transport koji ima HDCD i koji ima I2S izaze. Ali se retko nalazi... Malo sam pregledao secam se sanyo iniju chipova koji se odnose na transportne sisteme i stvarno su odlicni. Kako je to proslo tako nezapazeno nije mi jesno? I tu je rumun napravio gresku umesto da dizajnira novi tip sa istim laserom i mehanikom, ali sa drugim chipsetom, koji ima hdcd, i2s i spdif uradio je klasicno ponavljanje plocice... ti si slusao takvu verziju. klasicne izvedbe zvuce losije, ali i dalje vise nego prihvatljivo, i bolje od vecine transporta.

ma da tako nesto power-con, imam jedan primerak i stvarno je dobar konektor. Ali kazem glavna prednost je to sto se neverovatno lako prave kablovi od njih, lako se ugradjuje busi rupa za zenski, malo prostora zauzimaju, imaju lock stift, itd. Ali za jedan kabl je potrebno 2+2 konektora, i nije bas standardni u smislu kada dodje neki uredjaj sa recimo iec konektorom...

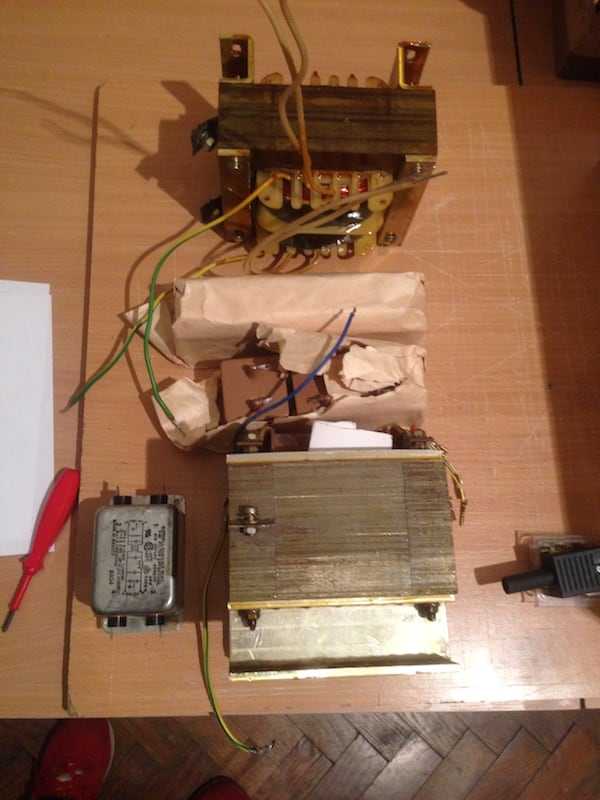

nisam napravio fotku, ali evo elemenata.

vise je mislim da je nesto malo ispod 2kw. sa desne strane 4 komada PCE standardhi suko utikaci, idu pre autotrafoa i pre prekidaca on off koji se nalazi ispod. Ali sa vecim industrijskim rmi filterom, tako da tu mogu doci tv i komp i ostalo da se ne bi ugasili kada se iskljuci sklop. Iznad osiguraca konektor od oko 200V sa autotrafoa za Lenco motor :). Sa leve strane izlazni konektori za audio sistem. postavio i klasicna utikaca za ne daj boze... Veliki autotrafo u praznom hodu neverovatnih 30mA ili manje. Mislim da je zica i za trafo i za ogromnu filtersku prigusnicu oko 3mm. Jedino mi je krivo sto nisam imao 200-300eu da dodam da kupim Neutric konektore. Pre svega zato sto se neverovatno lako montiraju i ubacuje zica, a isto stede prostor i max su ergonomski.

Neka mini Iskra za napajanje reflektora u filmskim studijima.
