  1. to je sa audio heritadza kaze "here are impedance plots of a pair of 077 "8 ohm" alnico drivers and a pair of 2405 "16 ohm" alnico drivers. All four drivers have their seals intact and are original in every respect." "The conclusion is that there is absolutely no difference between an 077 and a 2405. There is also no difference between those labeled 8 ohm or 16 ohm. From other tests I have done there is also no difference between the alnico and ferrite versions... at least as far as the 2402, 2403, and 2405 are concerned." to su impedanse za alniko verziju drivera, ali navodi se da je i feritna ver. slicna. Ako je to tako, onda se vidi da impeadnse blago variraju od primerka do primerka. Takodje se vidi i to kao sto sam i pretpostavio da imaju impedantne pikove bas na mestima gde sam i rekao. Medjutim to nisu velike promene i mislim da nema potrebe za RLC kompenzacionim kolom. ALI takodje se vidi i to, da je impedansa na delu gde zvucnik radi nesto izmedju 8 i 16 oma, tacnije oko 9 - 9.5 oma pa tu vrenost i treba koristiti kao meru impedanse za skretnicu i za atenuator. Za atenuator koristit bridged T network, ulazna i izlazna impedansa 9 do 9.5oma. Nikako L-pad Na kojoj frekvanciji je predvidjen susret? i koliki stepen atenuacije je potreban u db?
  2. 2405H nije za ispod 10KHz, pogledati graf za ugao od 15deg. I tada je deo ispod 10K oko 9 db u porastu umesto u opadanju. Kada se uzme u obzir i direktivnost to je katastrofa upravo na delu gde se pojavljuje takozvani "exciter" efekat na oko 6KHz tu se gomilaju skoro svi zavrseci sibilanata glasova a i veceg broja slozenih harmonickih sadrzaja instrumenata. Sa grafa se vidi i da je skretnica od 18db/oct ustvari oko 9db/oct posto taj negativni porast anulira delovanje skretnice. Tako da je to i minimani red skretnice za ovaj driver. Ta shema JBL skretnice nije dobra. Ima i lose, najprostije izvdenu atenuaciju koja ce osakatiti i zamutiti upravo taj deo iznad 10KHz za koji je driver i predvidjen. Dajte mi mesto susreta i nivo atenuacije da uradim to skretanje kako treba. Sa istim brojem elemenata, ali druge vrednosti. I ako negde potoji dijagram impedanse za taj driver. Mislim da se mora dodati barem jedan serijski RLC clan, u paraleli sa driverom. Sigurno ima pik impedanse oko 6-8 KHz, koji ce davati zvucni potpis bez obzira na tip skretnice.
  3. ZZZ

    Preporuka za zvuchnike

    U drugim kabinetima taj mali FR driver nikada nece imati dovoljno preciznog basa. Samo ce nesto izbacvivati sto nece imati logicnu vezu sa ostatkom.
  4. ZZZ

    Preporuka za zvuchnike

    korak 1, Ako si vec nabavio centrakne zvucnike, potrazi Ikeine drvene polukruzne posude za voce ili sta vec. To su ustvari polulopte od punog drveta debljine zidova oko 2cm. Od 4 te polulopte mozes sklopiti loptasti kompresioni kabinet. Mislim da ce zapremina odgovarati a ako je i koji litar vise nece smetati. Tu ces najverovatnije morti dodati prost RL clan da bi izravnao zvucnik ka visokim. Damping nekako ipakuj tvrdje u neku prozracnu tkaninu ili mrezicu i postavi ga u centar kabineta. Ne svuda unutar kabineta. Mozes i impregnirati zidove iznutra. Taj kabinet ti moze posluziti kao samostalni zvucnik sa nesto skracenim opsegom, dok ne predjes na korak 2 korak 2, predlazem izradu 4 manje sub kutijice koje se vrlo lako prave a po ideji Linkwitz Phoenix. Tu nadji 8 kom 10in ili 12in zvucnika. Ne moraju biti skupi, naprotiv. U tom U frame OB kabinetu nece biti preveliki gubici energije zbog OBa a i centralni ce se izranati tamo gde je najjaci i to oko 6db. Skretnica ce biti sigurno oko 150Hz ili malo vise na -6db a to mozes izvesti pasivno II reda LR. Ti kabineti jedan nadrugom su ujedno i vrlo dobar stalak za centralnu jedinicu... Moze se dodati i pasivni shelf koji ce malo dodati 2x po 3db na ultraniskom delu spektra, a sastoji se od jednog C ceceg kapaciteta i jedne zavojnice veceg induktiviteta... korak 3. Nabavka visokotonske jedinice, izrada skretnice koja ce najverovatnije biti na 6-8KHz i upotpunjavnje opsega na visokom delu spektra. Skretnica tu moze biti cak i 6db.
  5. Ima i skuplih i kvalitetnijih, nije to poenta.
  6. Drugo nisam hteo da radim sa 3.3V ICs kako inace izvode diskretne masine. Nego sa kolima koja mogu raditi i do 6V napona napajanja. Tako da mi odgovaraju "stari" delovi.
  7. Jeste Probao sam I DSD i I2S R-2R diskretne konvertere i vrlo dobro rade sa standardnim 1% MF. Namerno sam prvo hteo da isprobam i cujem bas sa start nivoom komponenata. Zbog toga sam i napravio mobilne mreze.
  8. Super odgovaraju mi i druge vrednosti. Potrebno mi je minimum 128kom
  9. Pa to manje od 1% kako si i napisao bilo sta od toga. Sto manje tolerancije i PPM to bolje. Moze i SMD pakovanje. Ali pretpostavio sam da ako neko ima slucajno to ce biti pre ona klasicna pakovanja old school.
  10. Kupio bih otpornike manje od 1% tolerancije. 1/4W ili 1/8W dimenzija. Interesuju me oni za HF ili neki military standard. Potrebna mi je veca kolicina preko 100 komada. Vrednosti na primer 1K, 2K, 2.2K, 10, 15K, 47K ili neke druge Da li neko ima? Hvala
  11. Da DSD64 je 2.8 MHz DSD128 5.6MHz a DSD256 11.2MHz.
  12. Procep ili Gap, 1/400 duzine magnetnih silnica za silicijumski lim. Ti su najcesci. A nije lose kao neki orijentir i za druge tipove lamela.
  13. Ovi sa fotke su stereo, balansirani (2 x 2 modula) ALI samo za DSD digitalni bus. Druge formate NE prepozanaju, i na drugim formatima NE rade. Za sada sam isprobao DSD64 i DSD128. Radi vrlo dobro. Medjutim nisam uspeo da isprobam DSD256 zbog toga sto izgleda player u kompjuteru (audirvana, tako nesto nece da pusti taj format.) Ali mislim da ce raditi. Uporedjivao sam sa novijim dsd chipom neki PCM5xxx model i radi osetno bolje.
  14. Sve je jako sitno. Potrebna je dobra lupa i sto je mozda jos vaznije dobar mali spicasti vrh za lemilicu. Da ne spominjem da je potrebna lemilica sa galvanskom izolacijom vrha inace ce se sve trajno ostetiti.
  15. mislim da nema, ali videcu mozda ja nadjem nakompu neke fotke. U principu je jednostavno, isprate se vodovi od toslik diode do kola koje je vozi ispred je spdif. Samo je ta plocica nakojoj je bukvalno ceo DAC modul oko 2x2cm. Konektor zauzima 1/3 prostora. Inace tamo je veoma zanimljiv DAC chip, koji se nemam pojm zbog cega ne koristi masovnije. Neke verzije minija imaju i taj dac chip sa izvedenim tapovima za i2S. Ali je to redje i bukvalno je kocka. Medjutoa problem je to sto jednostavno nema prostora za neki veci konektor. Ima prostora samo za najmanji BNC za sasiju... posle tog izvedenog SPDIFa ici na neki driver sa trafo izolacijom (google DSIX) tog tipa, Tu radi isljucivo 74HCU04 verzija, koje nema kod nas da se kupi tako da se mora poruciti... Ali moze i drugacije
  16. ne moze da ugradi u minija nista. toslink se kod mac sprava malazi integrisan u 3.5mm konektoru. Na dnu je dioda i ide posebni konektor za tos link koji je isti kao i mala bananica samo je plasticni i ima u sebi prijemnik... kompjuter automatski prepoznaje da li je prikljucen standardnia stereo analogna bananica ili tos link. Isto i sa ulaze.

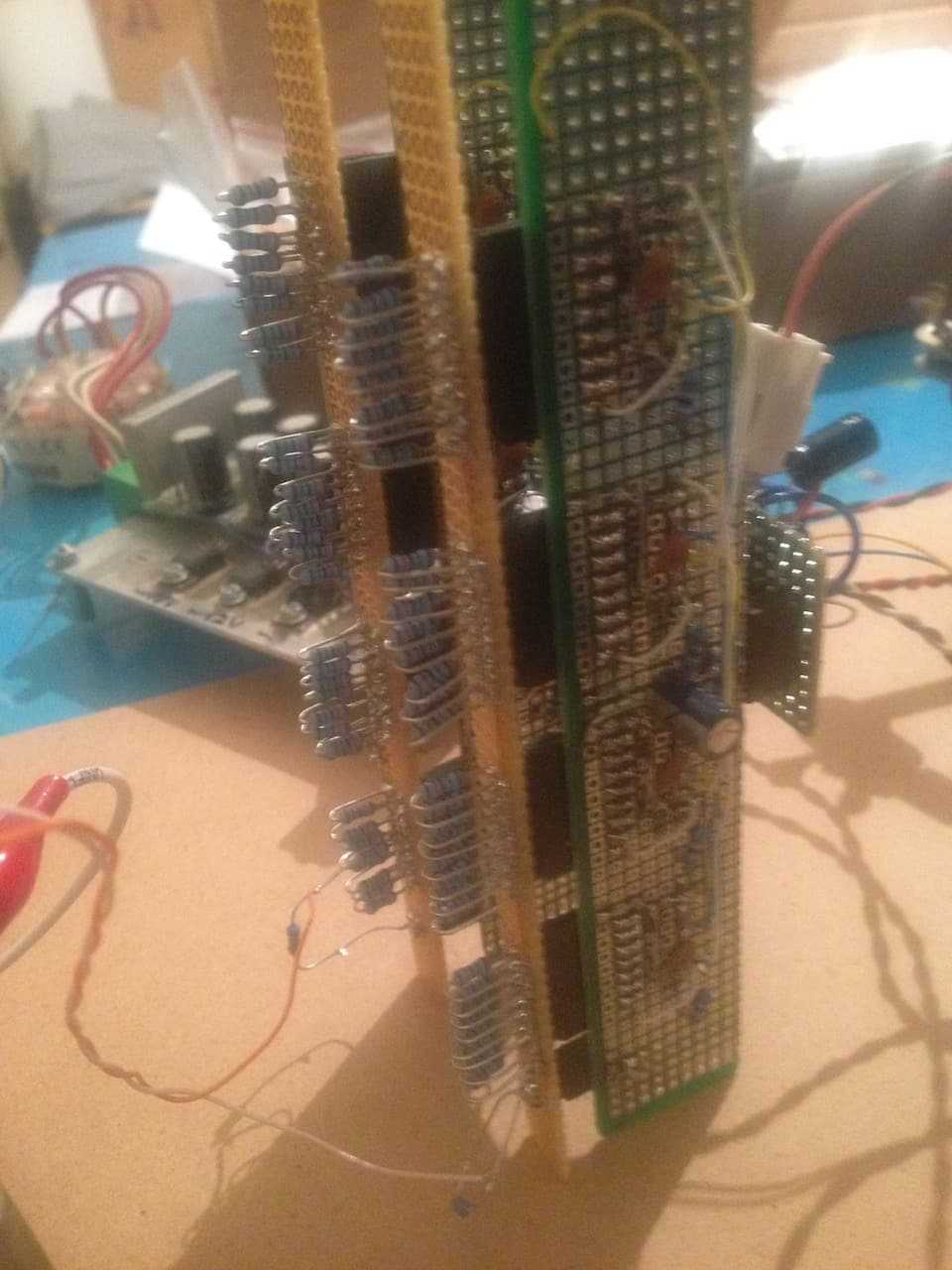

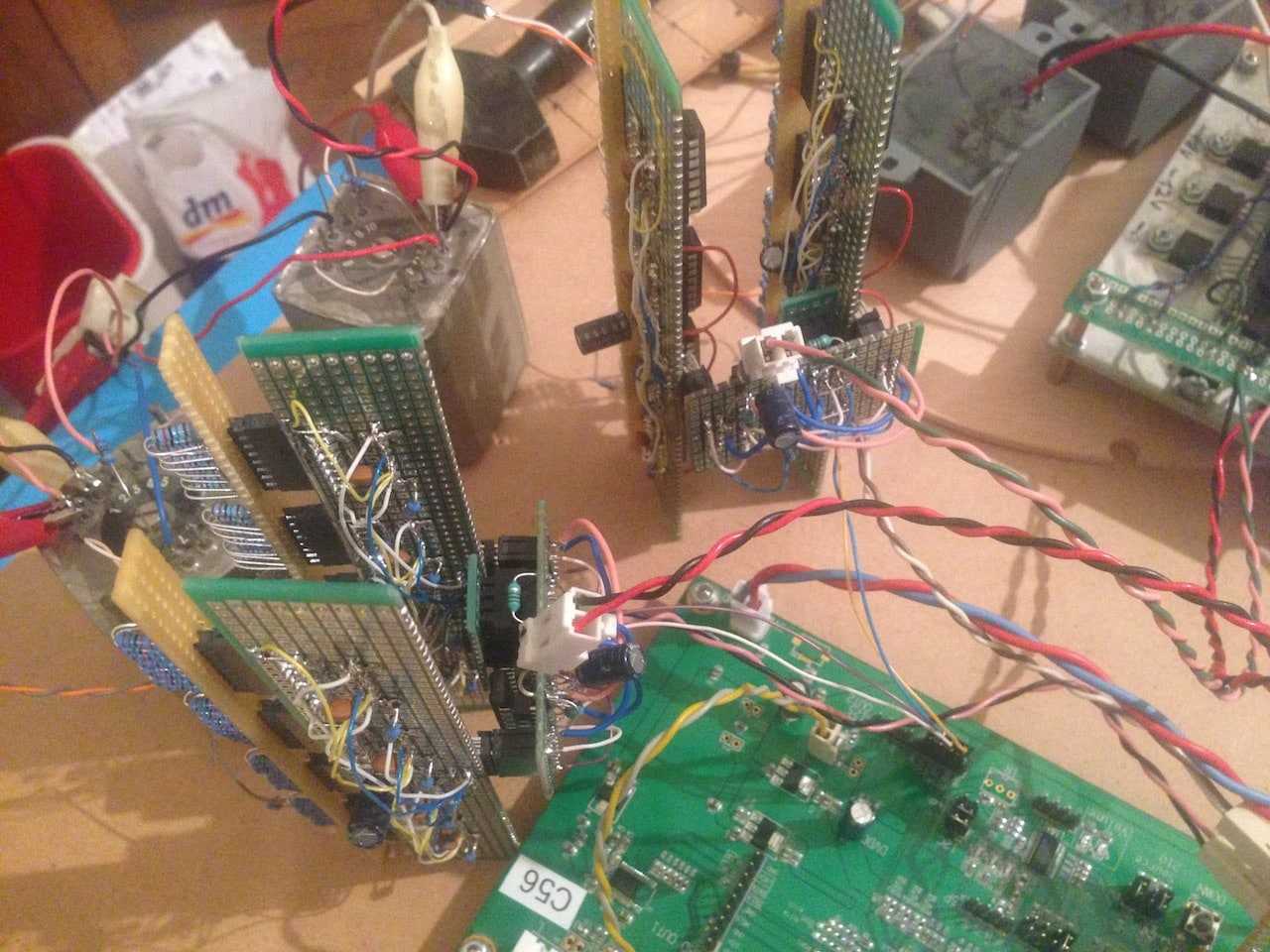

  17. Probna verzija 32bit DSD diskretnog konvertera dual-balansirani. Uspelo, posle kracih resavanja problema u hodu. Jako sam zadovoljan cak i bez odgovarajuceg izlaza i dodatnih neophodnih sklopova na izlazu. Vrlo dobro radi, bolje od novijih PCM modela dacova sa DSD opcijom. 4 plocice hard wire - katastrofa. Kljucne reci strpljenje i koncentracija... + Uspelo mi je i da pokrenem i diskretni I2S. Isto 32bita. Mnogo problema, ali isplatilo se. Radi na svim sampling rejtovima, prirodno, muzikalno, neverovatno. Sve se pogoni klasicnim USB I2S/DSD posle koga sledi izolacija svih signala. Fotke samo za stereo balansirani DSD modul. I2S drugi put
  18. Ma ne valja taj tos link. to je consumer najlosiji link. Otvori minija i uzmi signal PRE toslinka. Mozes izvuci tanak kablic kroz kensington port ili izbusiti malu rupu za mini BNC konektor. Za svaki tos link se signal dobija iz klasicnog SPDIFa. A onda ako hoces pravu opticku vezu, nabavi Avago-v ili Sharp-ov opticki transmiter uradi elektricni driver za njega. Sa strane prijemnika opticki receiver i isto jednostavni primac... Radio sam to nije komplikovano ali je jako sitno i potrebna je koncentracija i paznja.
  19. ZZZ

    WOT AIKIDO PREAMP

    ne mora osciloskopom pa da posle racunas i prenosis u excel vrednosti. Pusti iz kompjutera sweep signal kojim se mere zvucnici recimo a snimas sa izlaza uredjaja.
  20. ZZZ

    WOT AIKIDO PREAMP

    U tom slucaju niske Fo su bolje pokrivene, mada opet to zavisi od pogona. Ali je mnogo veca kapacitivnost u ovom slucaju sekunrada koji izigrava primar. Napravi transfer i bice ti jasnije, koliki je opseg i koja su fazna odstupanja kao i da li ima promena na spektru. Za copling factor isto vazi samo u ovom slucaju meris sekundar sa orvotenim i zatvoremim primarom...
  21. ZZZ

    WOT AIKIDO PREAMP

    To su step up trafoi. I to ne bas malog prenosnog odnosa. Cudi me kako si uspeo da dobijes smanjenje nivoa zvuka? Jako male induktivnusti primara, o znaci da je potreban jako mala impedansa generatora, da bi uopste i zagazio u dublji deo spektra prema niskima. U visokima padaju prerano... Davno je bilo ne secam se bas najbolje... Ja sam merio transfer tih trafoa i imaju neki jako veliki poremecaj na oko 5KHz koliko se secam. Proveri i izmeri transfer sa nekim poznatim generatorom za koji priblizno znas izlaznu impedansu. To jednostavno sa tim trafoom, tih karakteristika, ne moze da zvuci onako kako si opisao. Jos nesto pogledaj kako se na osnovu merenja induktivnosti primara, sa otvorenim sekundarom a potom i sa sekundarom u kratkom spoju, na osnovu te 2 izmerene vrednosti priblizno izracunava Coupling faktor. Na osnovu toga se moze predvideti i ponasanje u visokom delu spektra a i uneti to kao odatak uz ostale vrednosti u programe za simulaciju. Tamo ce se videti kako se trafo ponasa, gde je ringing ako postoji i kako reguje na razlicite vrednosti impedanse generatora i sa razlicitim opterecenjima na izlazu.
  22. Ko ce ga znati sta su radili. Jedno stoji, na tako malom prostoru, velika je verovatnoca, da su pravljeni mnogi kompromisi da bi to uopste sve moglo da stane unutra? Mada su postepeno sticali iskustva, prvo je bio manji model Qube, pa onda mini ali mali veci sa eksternim napajanjem i sada ova nova verzija sa integrisanim napajanjem... Meni ova nova verzija radi odlicno stvarno. Jako brso se podize sistem, ne greje se uopste, skoro pa se i ne cuje da radi. Jako tihi ventilatori, veoma pouzdana nikakvi konflikti ni problemi do sada. Moze da primi jos operativnih sistema i da mu bilo koji od ta 3 OSX, WIN ili LYN budu osnovni. Sa Prallelsom moze i 2 operativna sistema da ima odjednom. (jako zgodno za programe iz elektronike i simulacija koji nazalost ne postoje SVI za OSX... SVE je radilo odmah, bez drivera i kur pal. Jedino sto me nervira je to sto model TVa koji imam ise u slip pa stalno daje poruku kao da nema signala? Gledao sam u meniju i nisam uspeo to da podesim...
  23. Mislim da nema dodatnih switch napajanja? Ima sigurno regulatora za odredjene napone koji su potrebni i razdvajanje tih regulatora po osnovnim sekcijama? Ali to su analogni regulatori. Jednostavno nema gde da stane unutra a i apple radi jednostavno. Velika je verovatnoca da je samo to jedno centralno napajanje sa koga svi ostali moduli idu dalje. Na apple lap top jedinicam se cuje razlika baterije vs kada je prikljucen na punjac. Inace ko hoce da se zeza mini ima neprevazidjen SPDIF izlaz. ALI mora da se "uzme" signal ispred TOS-LINK trensmitera. I nekako da se ugradi mali bnc konektor na sasiju. Naravno sa spdif driverom i propisnom atenuacijom sa mislim da je 3.3V cca. na 0.5V p-p. Ali je potrebno biti krajnje oprezan, zbog toga sto je sve jako malo... SPDIF iz mac minija je na nivou Shigaraki clone transporta sto se tice SPDIF izlaza. E da, moze da se izvede i kablic kroz kensington port (mislim da to niko nikada nije iskoristio...) rupu, ko nece da busi. Ja sam tako izve na 2 minija.
×
×
