mutayu

Meni nije jasno sledece: Tmax- da li uzeti 150C ili 125C kao neku maximalnu radnu, ili cak ici do recimo 70-tak kao maximalne zeljene temperature? Rtk- da li uzeti samo junction otpornost ili ici na vecu cifru, prema spolnjem vazduhu, tj. da li uzeti 5C/W ili 65C/W ili zbir 70C/W? Pdmax- u datasheetovima pise da je internaly regulated, ja sam do sad uzimao 4W sto je vrednost za 1A struje, sto se u praksi nece desiti posto je DAC deklarisan da trosi 500mA maximalno.

Evo tog proracuna

Pa nema smisla. Nego daj da ga izracunamo kako treba! Naisao sam na staru knjigu "Tranzistorski NF pojacivaci" Miodraga Dj. Mihajlovica pa cu sad da pokusam da primenim proracun iz nje.

@NIXIE: Da nije malo mnogo

Ja gledao ovo:

Hajde, idemo dalje. Evo ispravljene seme sa uvrstenim primedbama. Na osnovu ovoga cu pokusati da nacrtam plocicu. Ne koristim softver za seme i plocice , izvinjavam se na neurednim crtezima. C1,C2,C3,C4- 10nF, viseslojni C5- 3300uF, elektrolitski C6,C7- 10nF, blok C8- 220nF, blok C9- 1000uF, elektrolitski D1-4 - 1N4007

Dobro, a kako to izracunas i koji parametar mora hladnjak da zadovolji? Pitam te za konkretan primer: regulator 7805, ulazni napon 9V, izlazni napon 5V, struja 1A, temperatura okoline 50C. Pitam hipoteticki, da bi mogli da racunamo i za druge slucajeve, jasno mi je kako cu u praksi da ga ohladim da ne bude vruc. Hajde da definisemo metodu za proracun.

Nisam se jos odlucio za kutiju posto cekam da mi stigne USB/SPDIF konvertor a moracu da smestim i neki preklopnik pa cu to naknadno da resavam. U praksi cu da resim hladjenje bez problema, regulator moze da dobije duralnu plocu bilo koje velicine ali cilj mi je bio da odvezbam proracun sa standardnim vrednostima iz datasheeta za 7805 i hladnjsk. Radi se o metodologiji proracuna , ako sam dobio da samo kuciste moze da disipira preko 5W, kako onda hladnjak nije dovoljan?

E sad si me zbunio!

Racunao sam malo i dosao do nekih rezultata. Regulator treba da za struju od 1A i razliku napona 4V (grubo i pesimisticki uzeto) disipira 4W. Prema Texas Instruments datasheetu ( a i OnSemi) maksimalna dozvoljena temperatura zaprecnog sloja je 150C. Termicka otpornost prema spoljasnjem vazduhu je 19C/W (bez hladnjaka). Uzeo sam da je ambijentalna temperatura 50C (opet grubo i pesimisticki). Iz toga dobijem da je maksimalna dozvoljena disipacija: (150-50)/19=5,26W Uz dodavanje hladnjaka AK352/15/SE cija je max. termicka otpornost 28C/W mislim da sve ostaje debelo u marginama pogotovo sto su sve vrednosti predimenzionirane (razlika napona na regulatoru, struja, ambijentalna temperatura). Evo i slike kako izgledaju regulatori na hladnjacima:

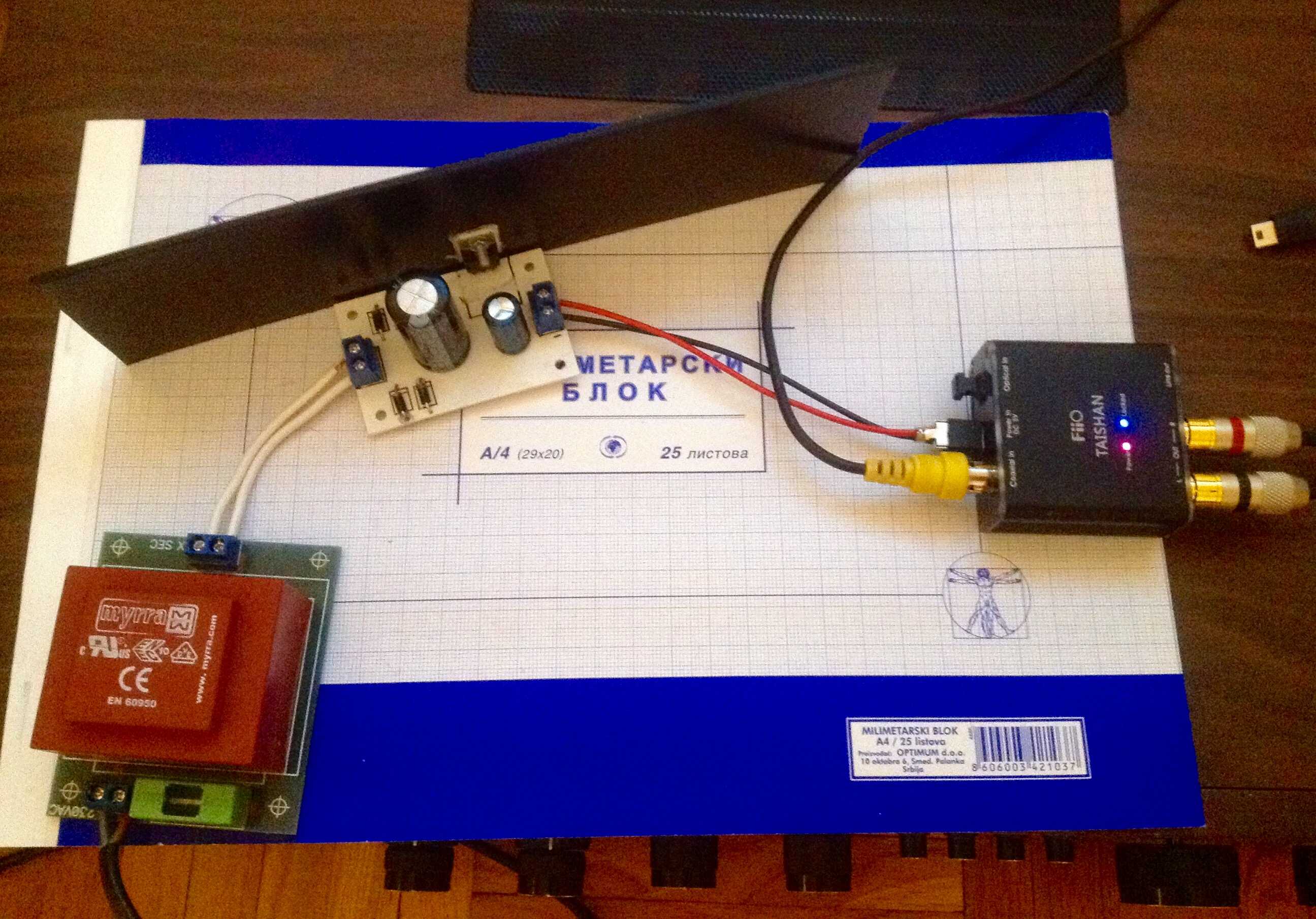

Nabavio sam sve sto treba. Trafoi su 9V, 10VA. Moram caskom do Moskve popodne pa cu nocas da radim proracune, semu i ostale mudrolije. Kupio sam i plocicu i sonu kiselinu pa ce sutra da bude ekoloska katastrofa.

@Gosha Hvala ti kao da sam dobio to! @vladd Jasno mi je sad, ne treba mi dioda u ovom slucaju. @dunavkoUlazni napon ce biti u okviru onoga sto predvidja datasheet i u odnosu na trafo koji nabavim. Verovatno izmedju 6 i 12V. Stavicu masivne hladnjake. @sax.hifi Ne mora 7805 ali njih vec imam. 317 mi se cini kao nepotrebna komplikacija posto zahteva jos dodatnih elemenata zbog podesavanja napona.

Mislim da ce biti stalno vezan sa potrosacem tako da onda ne ide zastitna dioda. U tom slucaju mi ne treba LED posto na samom DAC-u postoji indikacija napajanja. Hvala na savetima obojici! Sutra nastavljam sa radom, nemam sve sto mi treba u steku!

Sad cu da vidim sta imam pa da iskombinujem. Ocigledno ce trebati da se pravi namenska plocica, ova iz Kelca ce posluziti samo za prototip. Sta kazes za zastitnu diodu?

@Zen Mod Ok, i bi tako. Trafo cu da nadjem neki krsten ovi su samo za probu. Da mu stavim jednu zastitnu diodu izmedju pinova 1 i 3?

Krenuo sam da napravim malo bolje napajanje za Fiio Taishan. Osnova mi je kit RK3278 uz nesto izostavljenih i nesto dodatih elemenata. Trafo je mali kineski iz ispravljaca sa razlicitim naponima, navodno daje do 1000mA. Fiio trazi, prema specifikacijama 5V , 500mA pa cenim da ce mu ovo biti vise nego dovoljno. Ispravljac ce se napajati sa 9,8 i 10V (pravim dva komada) sa trafoa sto je u okviru predvidjenih napona po datasheet-u za 7805. Zamolicu vas da date konstruktivne predloge za jos neke dorade ako ih ima. Na gornjoj slici je originalna sema iz kita a na donjoj moja trenutna vizija.

Dobro dodje da se sa TV-a dobije nesto kvalitetniji zvuk sa digitalnih izlaza putem koaksijalnog SPDIF ili optickog kabla. Za tridesetak evra dobijes napredak u odnosu na zvuk sa analognog izlaza za slusalice. Imam ideju da mu napravim posebno napajanje i dodam USB/SPDIF konverter pa ce i laptopovi da sviraju preko njega. Kao sto NIXIE rece korisna i ne mnogo skupa igracka.

Cirrus Logic CS4344. Svira lepo, napravio je veliki napredak u odnosu na analogni izlaz za slusalice. Nisam ga jos probao ni na cemu osim TV-a. I naravno, nisam ga ni probao u originalnom stanju, odmah je dobio novi elektrolit od 1000uF i paralelno njemu blok od 22nF na ulazu napajanja.

Novi dacic za TV!

Sve radi, peva kao stiglic. Nekad je neko uredno otkacio balans pot i ostavio ga tako,prekinut mu je kabal unutrasnje antene i prekidac AFC tesko ide, zamenjena cetiri mala elektrolita u pojacalu, ostalo originalno, ispravno i radi.

Necu sigurno, bar nedelju dana! Jutros sam ga otvorio, pregledao i zatvorio. Dok ne nadjem jos jedan isti necu nista ozbilnije da diram.

Jos ludje - hibrid! Pola lampe, pola tranzistori i to i germanijum i silicijum.

Stigao mi je matori Purger. RIZ 7150 Hi Fi Stereokombinacija. Najjaci utisak ostavlja "magicno oko"!
