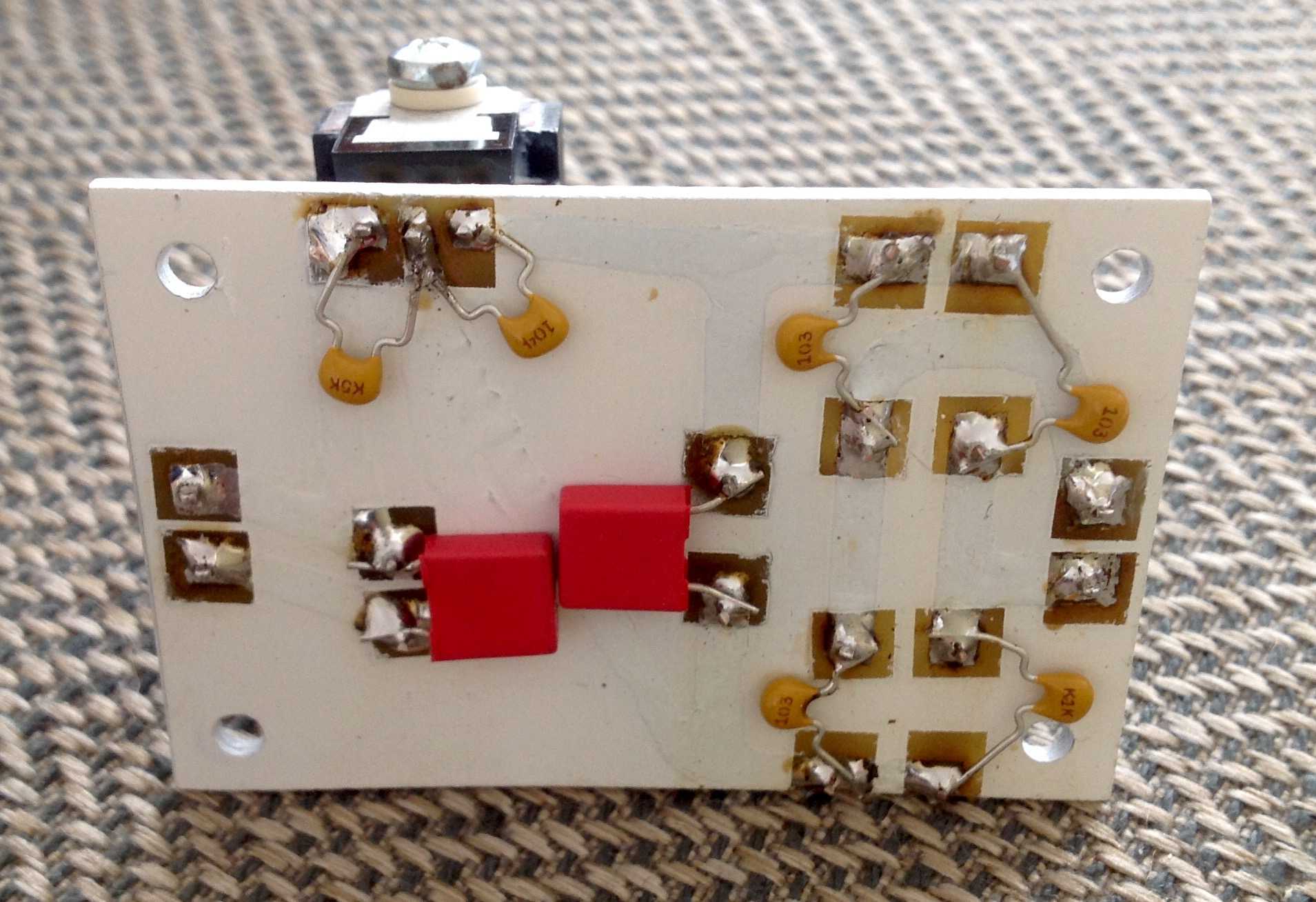

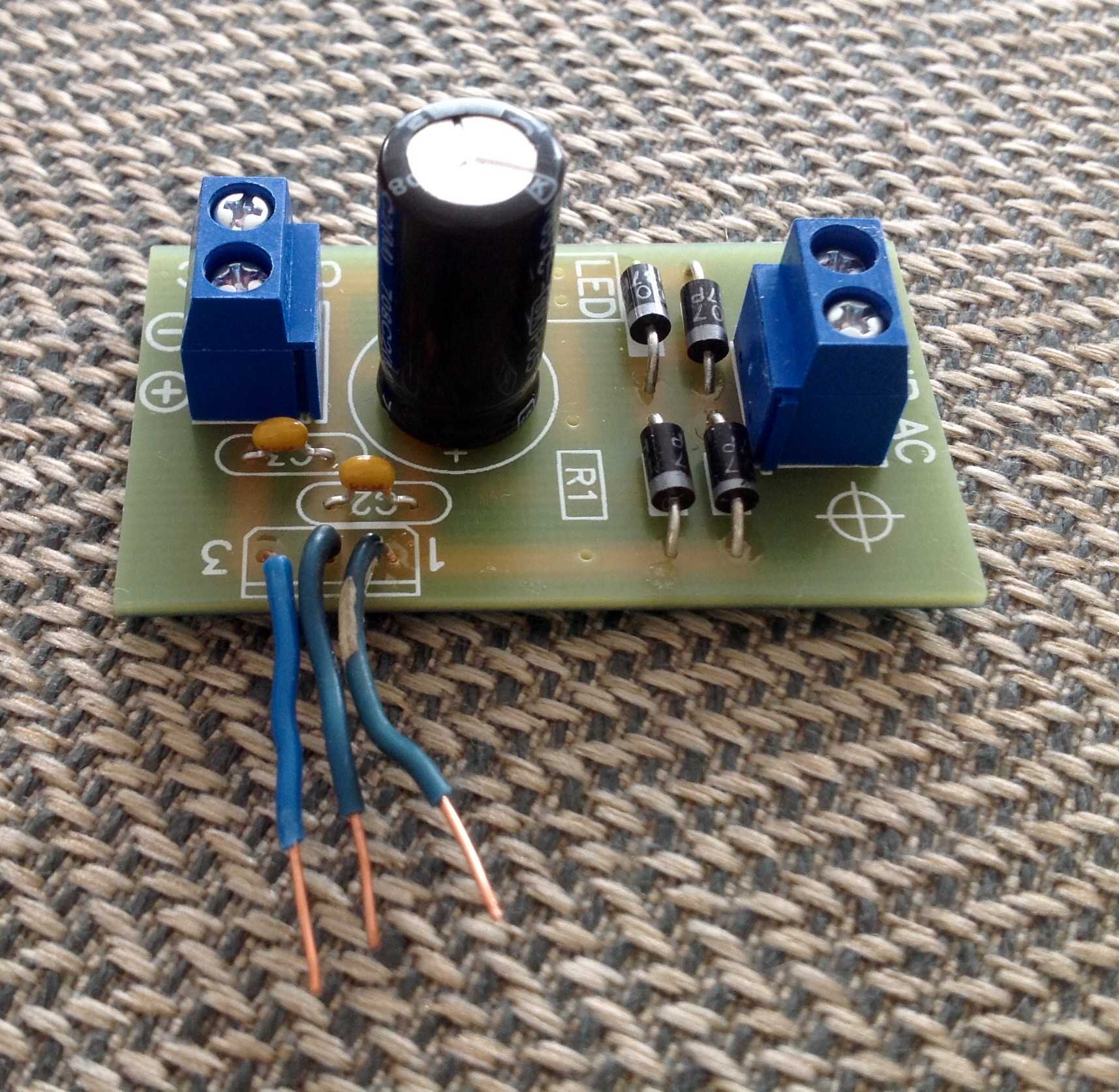

Za kraj evo slike donje strane plocice i nus proizvoda cele akcije, malog sklopa koji ce sluziti za proveru tropinaca regulatora napona.

Sklopio sam ih i probao. Rade! Jedan daje 5,01V a drugi 4,98V , isto to su davali pri probi na Kelcovoj plocici.

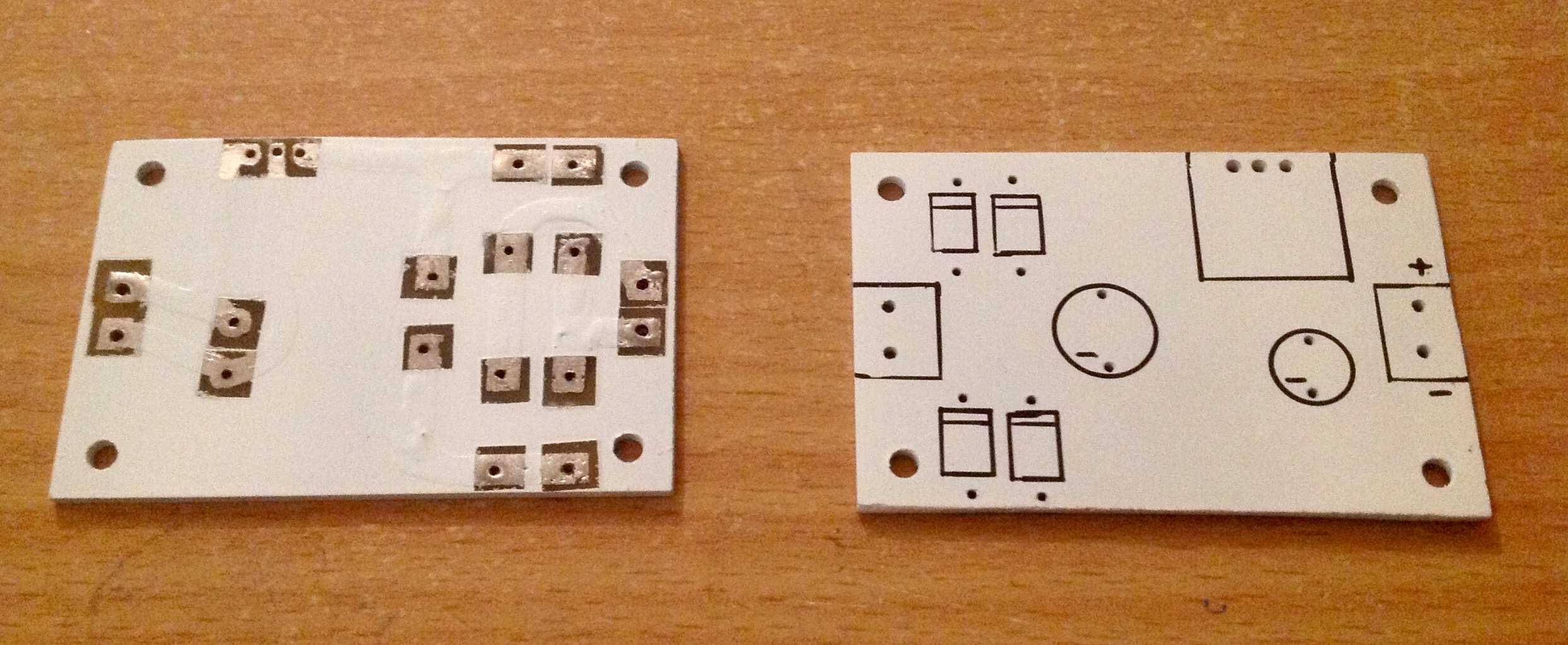

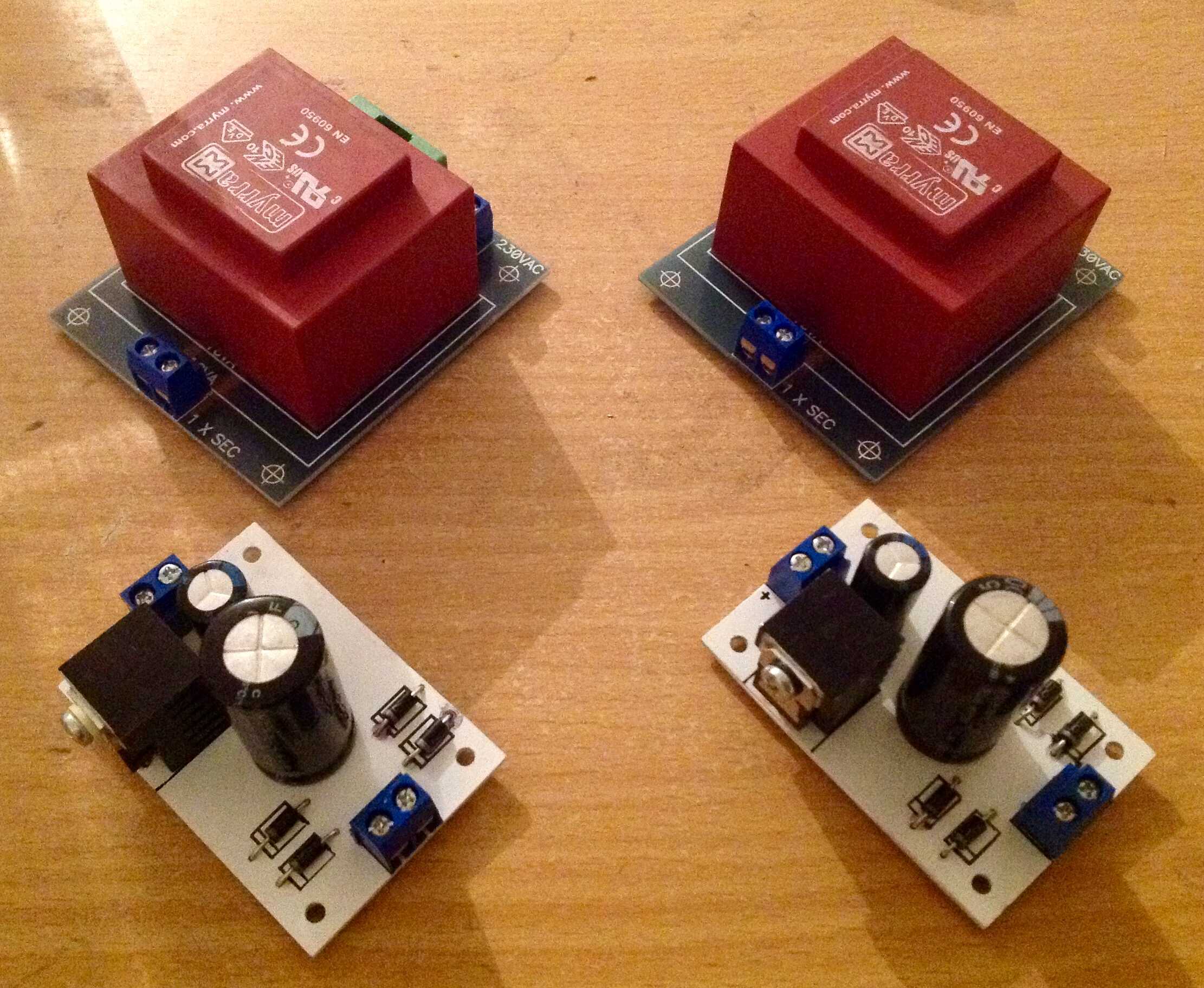

Evo, gotovo. Prvi put sam pravio plocice pa nije islo bas glatko. Crtano flomasterom na bakru. Nagrizano sonom kiselinom, prve dve sa dodatkom hidrogena 3% a druge dve sa hidrogenom 30%. Viroplast me je iznenadio svojom ljutinom, pomucio sam se da ga isecem i izbusim rupice.Na kraju, gotove plocice kalajisane a zatim preprskane termootpornim sprejom i zapecene u rerni.

@zek & @NIXIE Tako je, moram da ih srafim na veliki hladnjak pa su zato na ivici. Uradio sam nocas dve plocice a sad radim jos dve sa ispravkama. Napisacu malo kasnije kako je to bilo a idu i slike gotovih plocica.

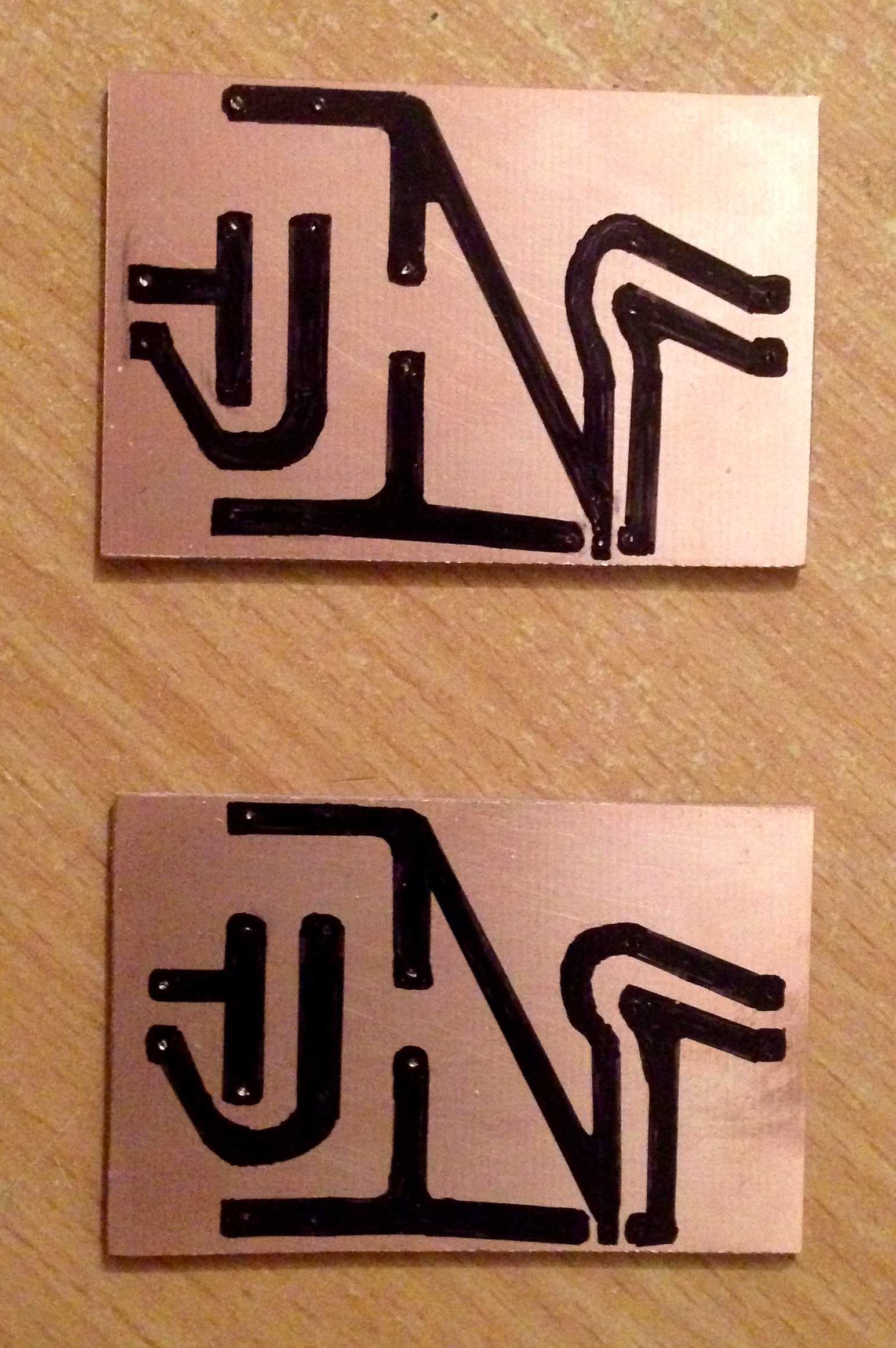

A sad kiselina...

@NIXIE : jednostrana je plocica, nisam te bas razumeo sta da uradim. @guja011: Super je ideja, imam samo dva regulatora ali cu da ih proverim posto imam prakticno sve ostalo viska. Ako bude odstupanja kupicu jos regulatora pa cu da biram.

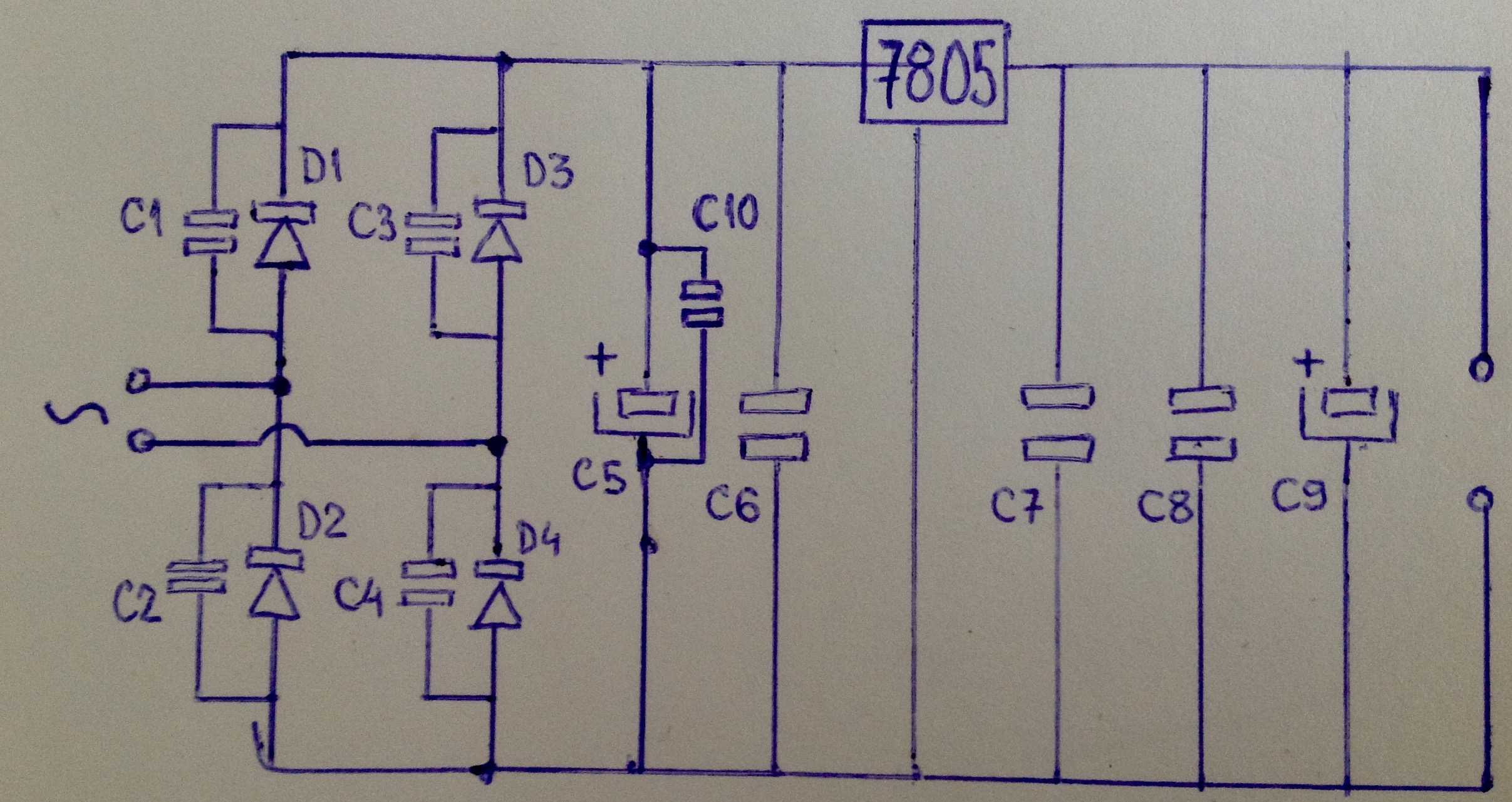

E sad smo, valjda kompletno resili sve nedoumice. Evo konacne seme, dodat je blok kondenzator C10, vrednosti 220nF. Ispod je i neka skica kako bi trebala da izgleda plocica sa rasporedom elemenata.

@vladd : Hvala, bas si se potrudio! Meni je upravo cilj da svim elementima dam optimalne uslove za rad i onda izvucem maksimum iz njih. Nego sad si mi i na C5 ubacio bajpas blok! Koliku vrednost tu da stavim? Odgovara li 220nF kao i za C9?

@NIXIE Bas taj sam i ja video.

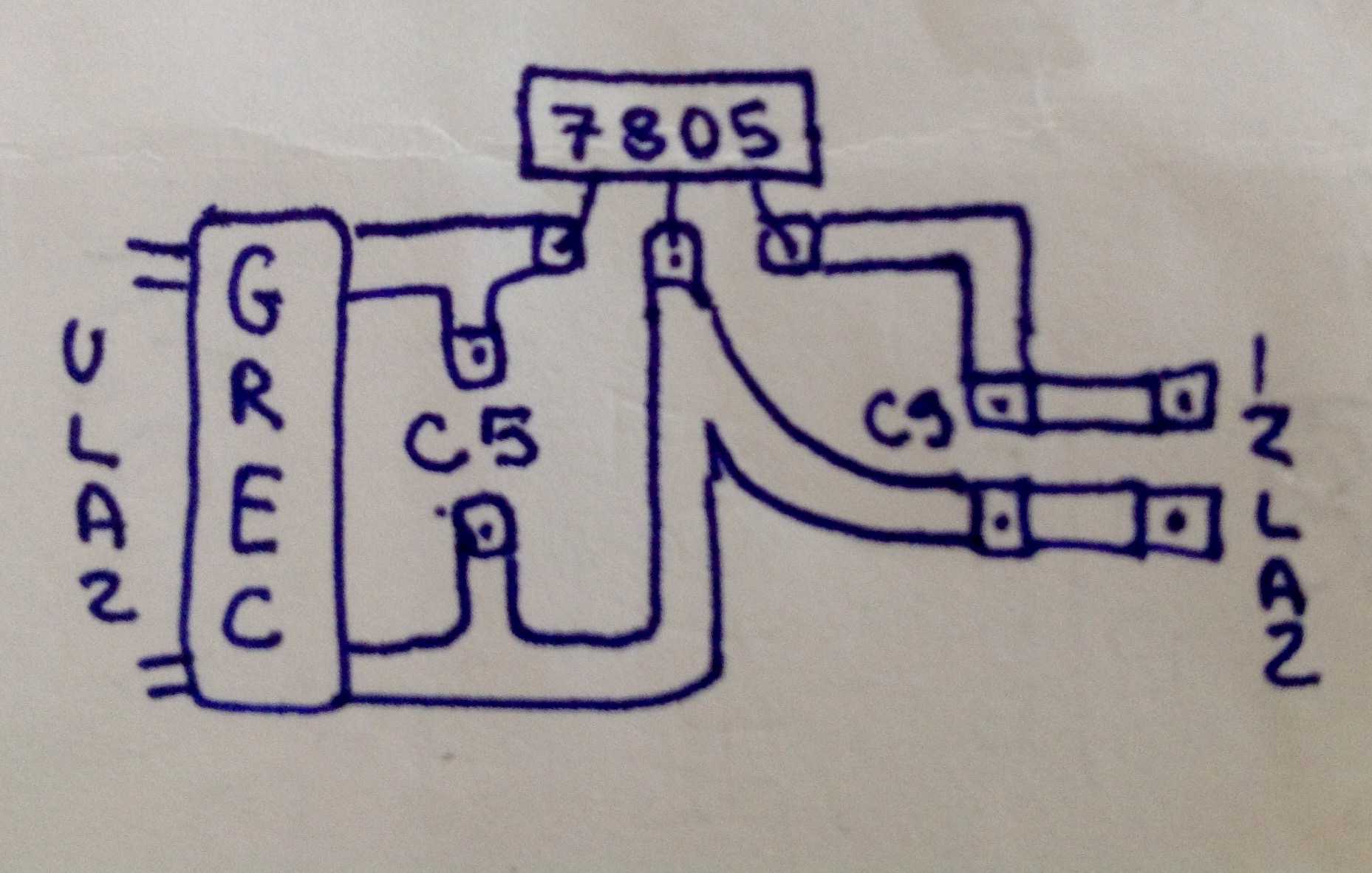

Ne rece mi za diode? Jel moze C5 ovako?

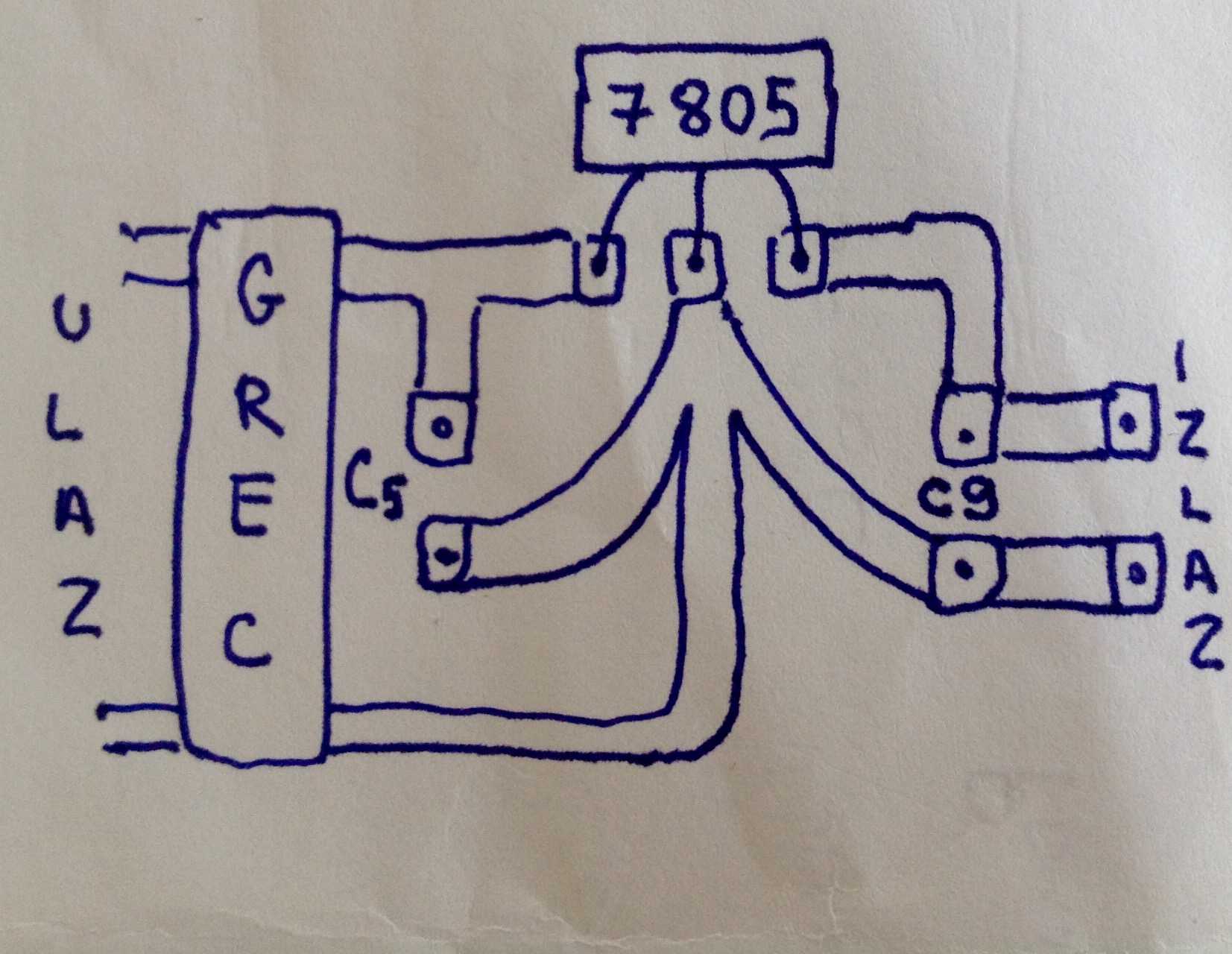

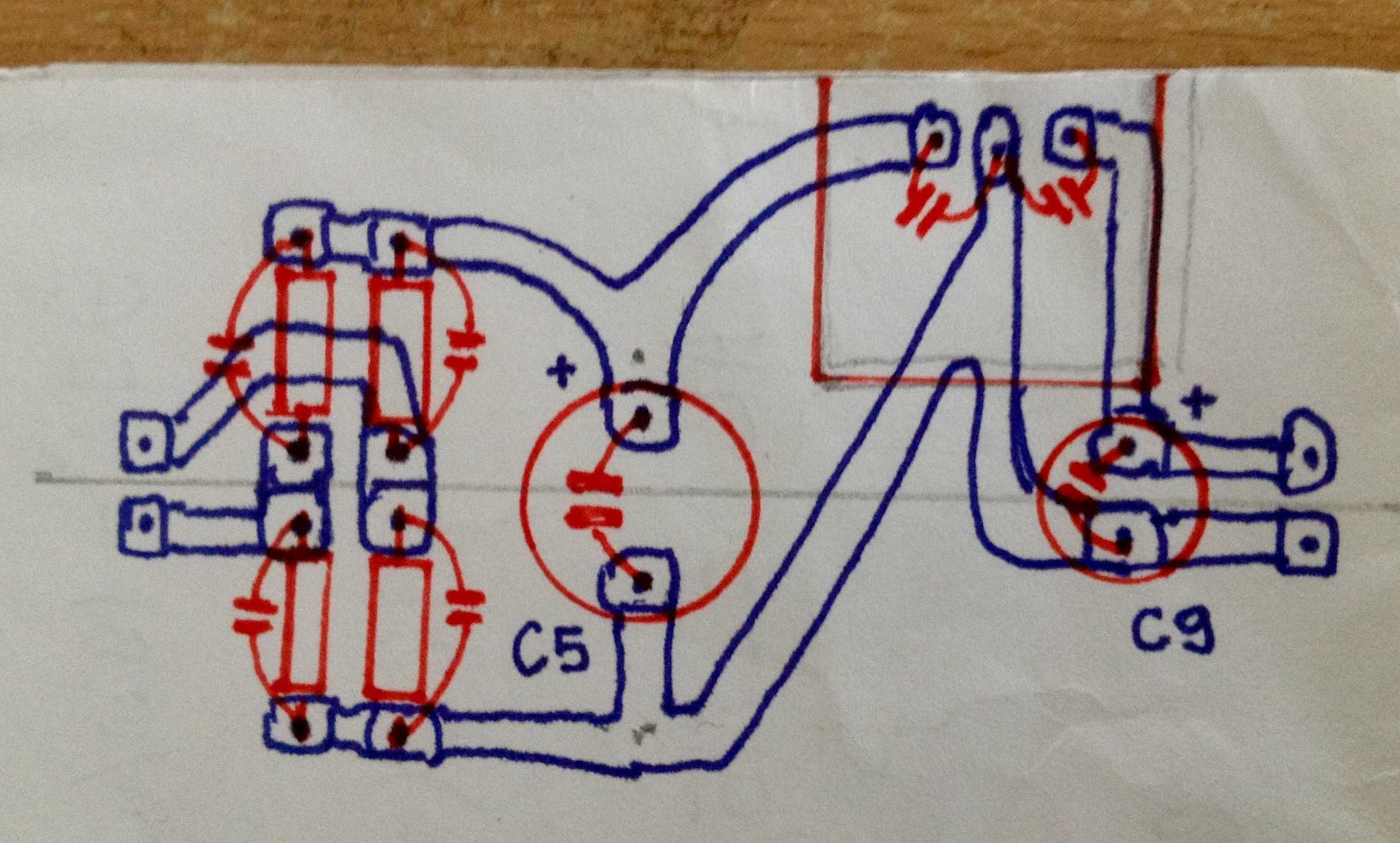

@vladd Ugrubo, ovako nesto kao na crtezu? C5 je ulazni filterski elektrolit a C9 izlazni filterski elektrolit. Drugo pitanje je da li da keramicke kondove na diodama u grecu stavim na plocicu ili da ih polemim odozdo na nozice dioda?

Sta to znaci? Da ostavim keramike na plocici uz diode? Sta je sa prvim filterskim kondom?

@vladd OK. Ako sam dobro razumeo, sa dioda prvo masa na srednji pin a sa njega dalje (zvezda sa srednjeg pina, na jednu i drugu stranu prema elektrolitima)? Sve ove keramike cu onda da stavim ispod plocice, na pinove regulatora i nozice dioda, da ne komplikuju zivot i da budu sto blize vezane a tako ce da bude i sa blokom od 220nF na izlaznom elektrolitu.

@vladd : sta mislis o ovome , tu se svi datasheetovi slazu

Pa ti rece 10nF na tu poziciju?

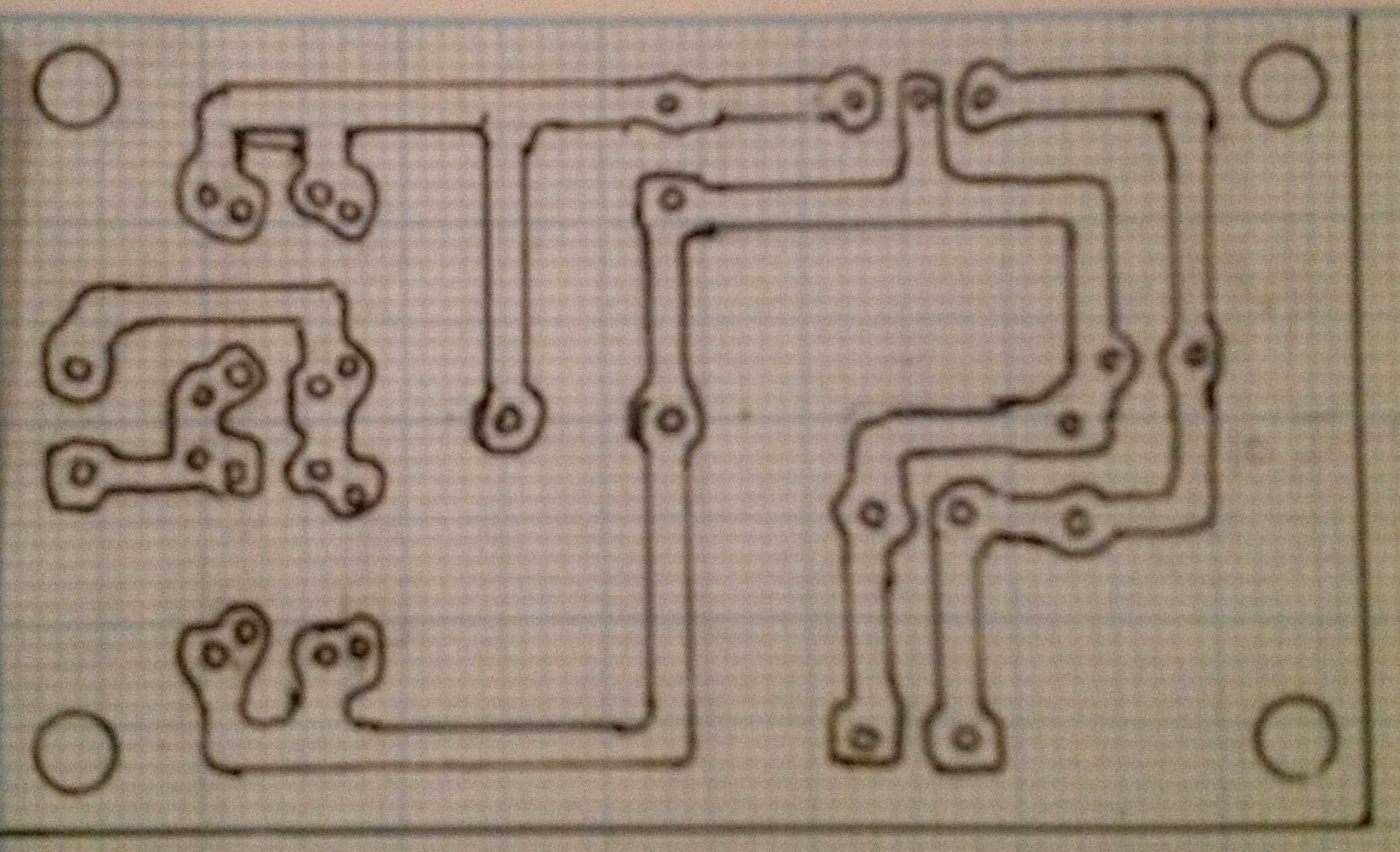

Stara knjiga spominje farbanje ali videcemo sta ce biti dok dodjem do toga. Evo i prve skice plocice. Moram sad da uradim i "sliku u ogledalu" i raspored elemenata. Ima li neka preporuka za crtanje plocica u nekom lako dostupnom softveru?

To te pitam! U realnoj exploataciji meni disipacija ne moze da predje 2W a ni ostali parametri se ne priblizavaju maximalnim. Ako uzmem da je : Tmax=75 C Tamb=40 C Rtk=5 C/W Pdmax=4 W dobijam iz proracuna da je : Rth=3,75 C/W dT=15 C sa cime udjem u grafikon i dobijem da mi treba kvadrat aluminijumskog lima crne boje debljine 2mm stranice 105mm sto u praksi odgovara onome sto @Zen Mod kaze. A to znaci da cu, jednom kad budem pravio kutiju lepo da stavim ovaj hladnjak koji imam a sa druge strane metalnu stranicu kutije ili limcinu od oko 1dm2 i kraj price. Hvala svima! Idem da crtam plocicu!

Meni nije jasno sledece: Tmax- da li uzeti 150C ili 125C kao neku maximalnu radnu, ili cak ici do recimo 70-tak kao maximalne zeljene temperature? Rtk- da li uzeti samo junction otpornost ili ici na vecu cifru, prema spolnjem vazduhu, tj. da li uzeti 5C/W ili 65C/W ili zbir 70C/W? Pdmax- u datasheetovima pise da je internaly regulated, ja sam do sad uzimao 4W sto je vrednost za 1A struje, sto se u praksi nece desiti posto je DAC deklarisan da trosi 500mA maximalno.

Evo tog proracuna

Pa nema smisla. Nego daj da ga izracunamo kako treba! Naisao sam na staru knjigu "Tranzistorski NF pojacivaci" Miodraga Dj. Mihajlovica pa cu sad da pokusam da primenim proracun iz nje.

@NIXIE: Da nije malo mnogo

Ja gledao ovo:

Hajde, idemo dalje. Evo ispravljene seme sa uvrstenim primedbama. Na osnovu ovoga cu pokusati da nacrtam plocicu. Ne koristim softver za seme i plocice , izvinjavam se na neurednim crtezima. C1,C2,C3,C4- 10nF, viseslojni C5- 3300uF, elektrolitski C6,C7- 10nF, blok C8- 220nF, blok C9- 1000uF, elektrolitski D1-4 - 1N4007
