Izmerio sam mu napone i mirnu struju dok je jos u komadu. Trafo daje 31-0-31 i 25-0V a mirna struja je 40mA tako da za sada ne ocekujem probleme od trafoa. Poceo bih veceras rasturanje i ciscenje uredjaja ali su me napali neki virusi pa bolujem.

Evo ih! Pri merenju daju relativno niske vrednosti Beta, od 4 do 21.

Uzeo sam cetiri komada sa oglasa. Proizvodjac je "Tesla".

To je Steva, u Balkanskoj ulici, svraticu sutra.

OK. Tako mi je najlakse, u svakom slucaju. Kakvo je misljenje o upotrebi samolepljive Kapton trake umesto liskuna?

Mislim da cu da se potrudim oko MJ15003/4 onda.

U pravu si, gledam ON-ov datasheet i probija limite na 42V i 3,5A. Mada, to su vrednosti za maximalnu snagu. Na tim vrednostima se i MJ15003 neprijatno priblizava limitima, mada ih ne dostize.

Nezgodna stvar! Mislim da cu za pocetak da nabavim BDX18, posto 2N3055 vec imam u steku, a onda na miru da trazim MJ15003/4. Ono sto me kopka je kalkulacija napajanja za ovaj uredjaj. Citajuci tekst o napajanjima dr Bore Jagodica dosao sam do potrebne snage trafoa od 200VA (ili cak 287 po nekoj racunici) i 2x7-10500uF kapaciteta kondenzatora sto bi zahtevalo ozbiljnu izmenu. Moracu da proverim cenu torusnih trafoa!

Pusti se fake muzika i onda nema veze.

Mozemo to da iskombinujemo sa mojom fake plocicom za osciloskop da napravimo fake pojacalo!

Pogledacu sta se nudi u lokalnim radnjama. Kako da budem siguran da su original? Nadam se da ne skodi da ja odvezbam merenje hFE i primenu tranzistora sa sto slicnijim?

Potrudicu se da izmerim sve tranzistore kineskim testerom pa da upotrebim one sa najpribliznijim vrednostima hFE, nemam mnogo tranzistora da bih mogao previse da biram. Kako predlazes da se izvede ta regulacija konkretno?

Svi ce da dobiju hladnjake!

Radije bih ga vratio u originalno stanje, citam neke komentare da su konstruktori upotrebili upravo BDX18 umesto 2N2955 zbog polozaja radne tacke i drugih karakteristika. Videcu jos sta je tu najpametnije uraditi. Svakako cu da menjam sva cetiri izlazna tranzistora posto su potpuni raspar, razlicitih proizvodjaca itd. OPA ce da dobije postolje pa cu da probam razne opcije, pa i OPA604, zasto ne, mada sam naisao na tvrdnje da je NE5534AN prilicno dobar. Iznutra deluje kao da je preziveo nuklearni holokaust , svakako ide na detaljno pranje i ciscenje a mozda bude i farbanja pojedinih delova. Ono sto me brine je napajanje jer je ono limitirajuci faktor, moracu da udjem malo u proracune. Bojim se da je sav rad uzaludan ako je ovo napajanje nedovoljno da obezbedi kvalitetan rad pojacala.

OK, za tu poziciju sam spremio neke Nichicon MUSE BP 100uF 25V ali naći ću i neke blokove pa ćemo da vidimo.

Misliš na C1 i C2?

Hvala Zen na šemi, tu verziju sam imao na početku i po njoj pregledao uredjaj. Našao sam neka odstupanja od fabričke šeme a i stvarnog stanja u uredjaju pa sam je doradio (razlike su u R5,R19, R21, R23, C18, C19):

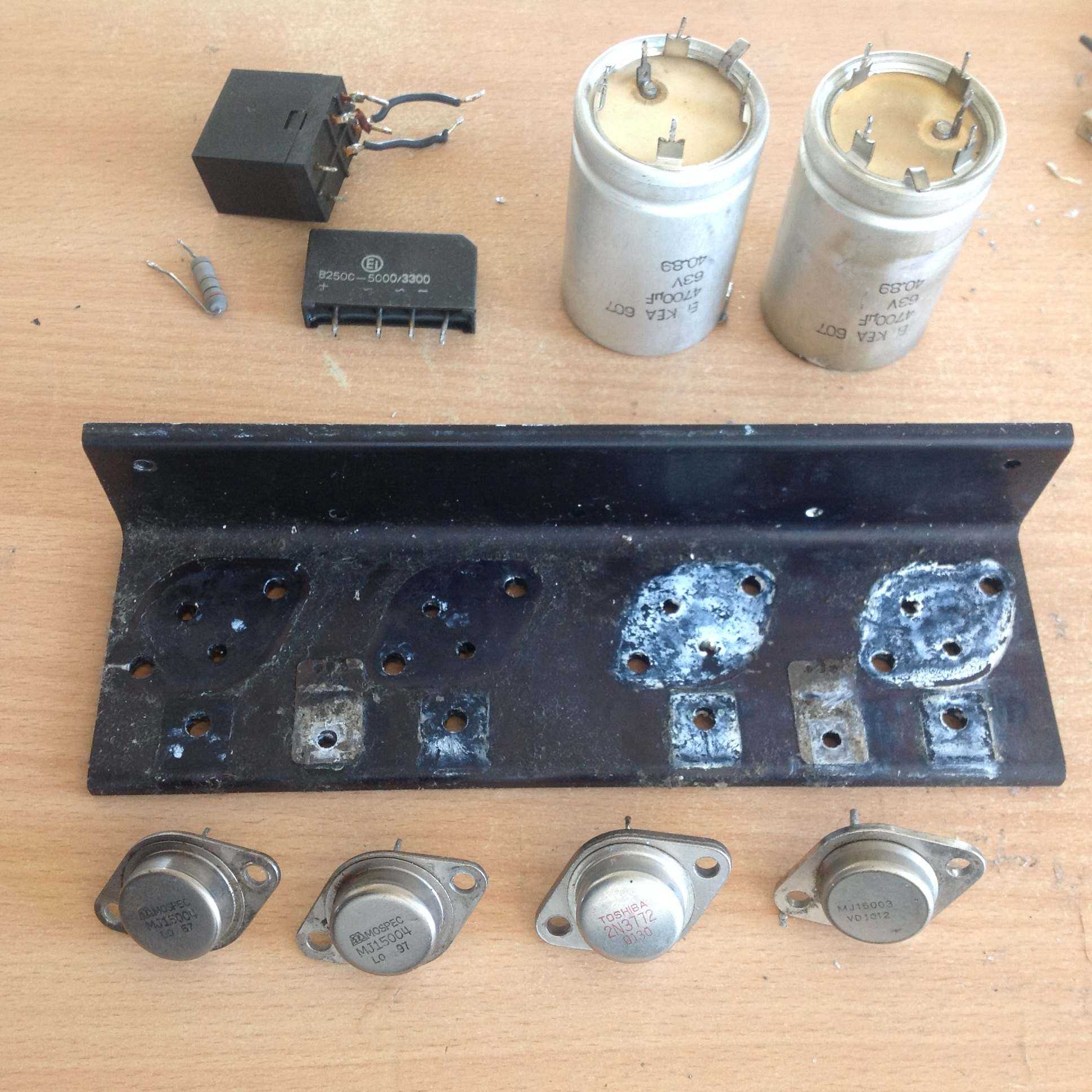

...a ne zvona i praporci! Evo i slika zamenjenih izlaznih tranzistora:

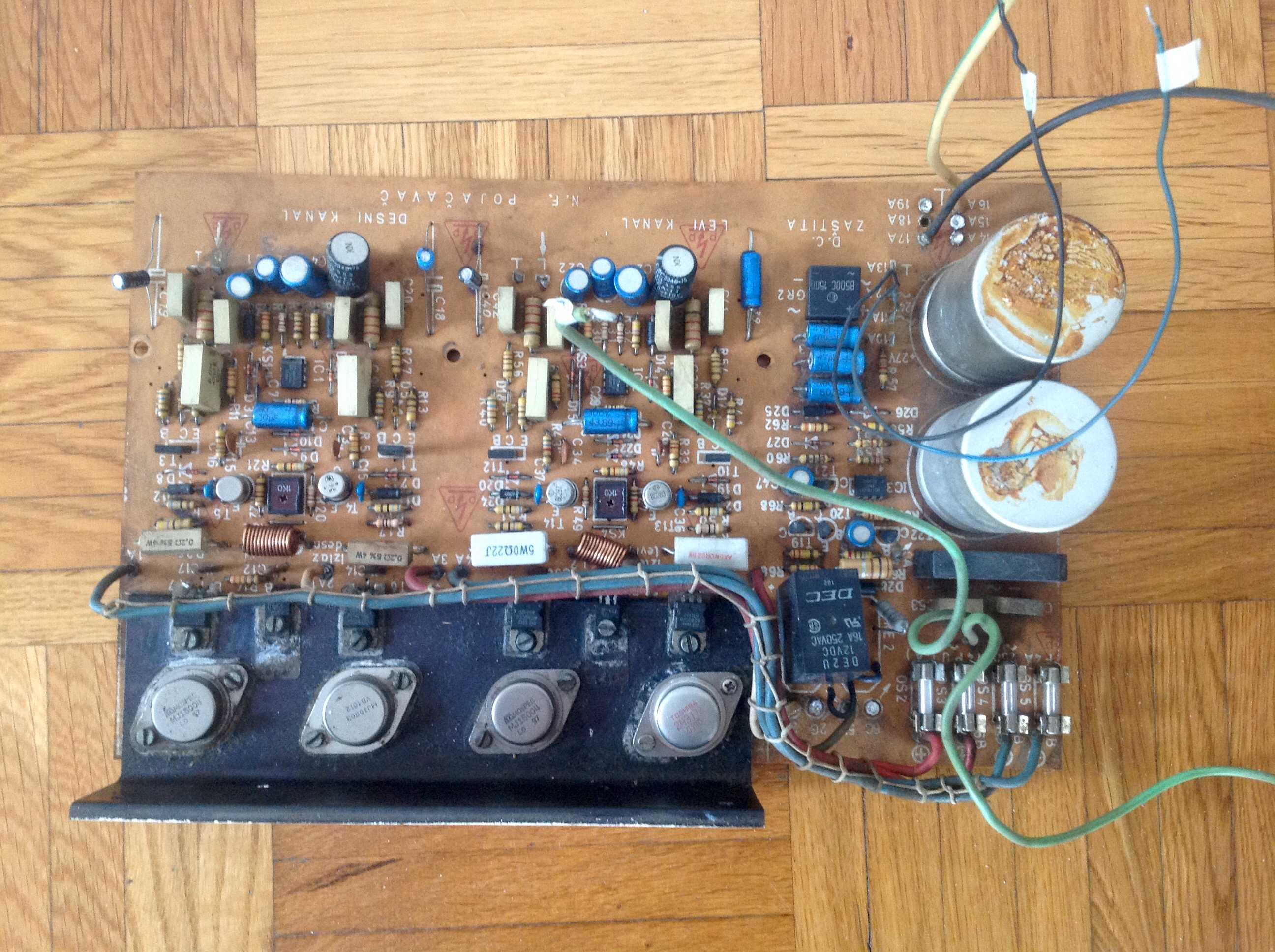

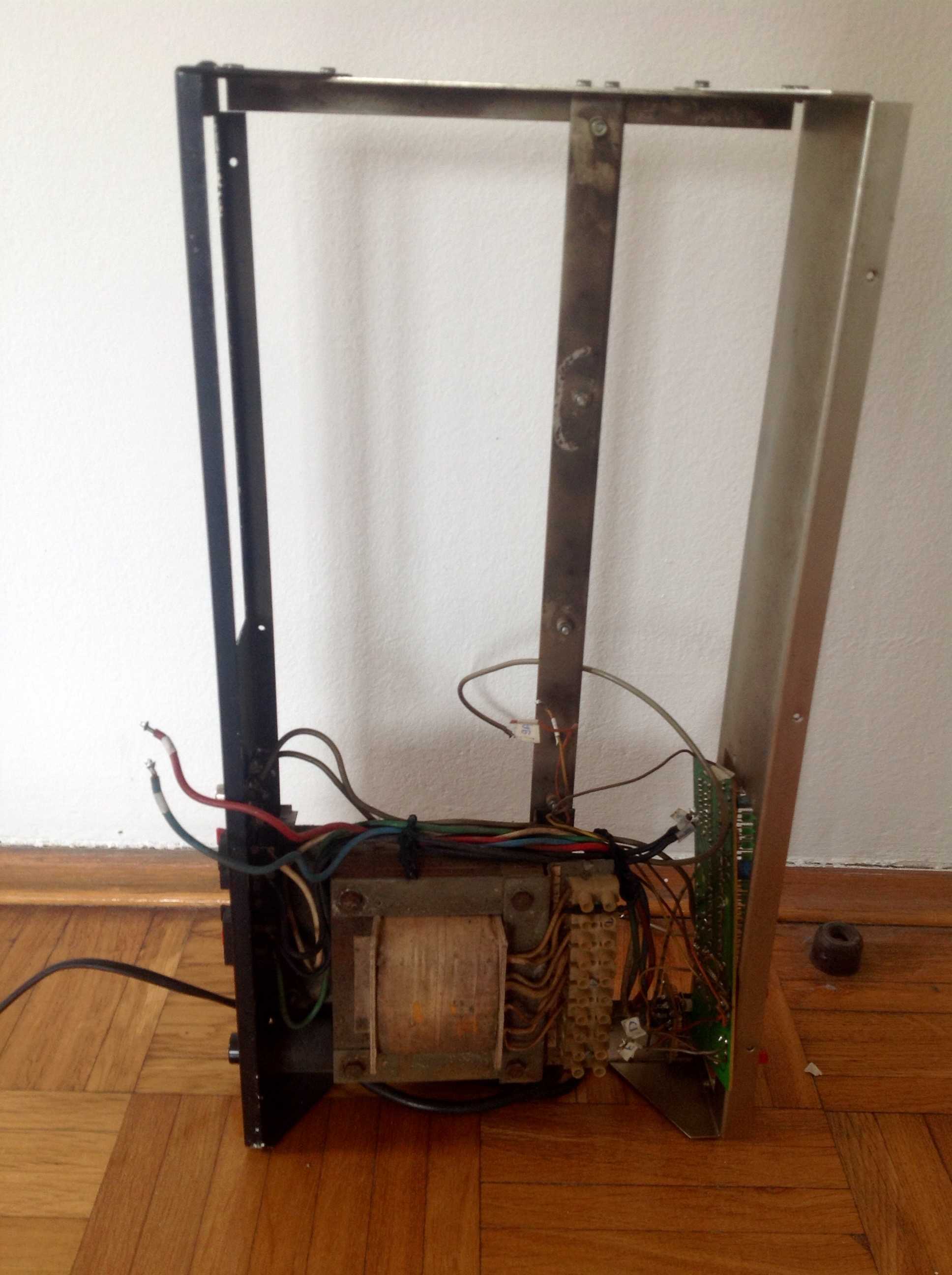

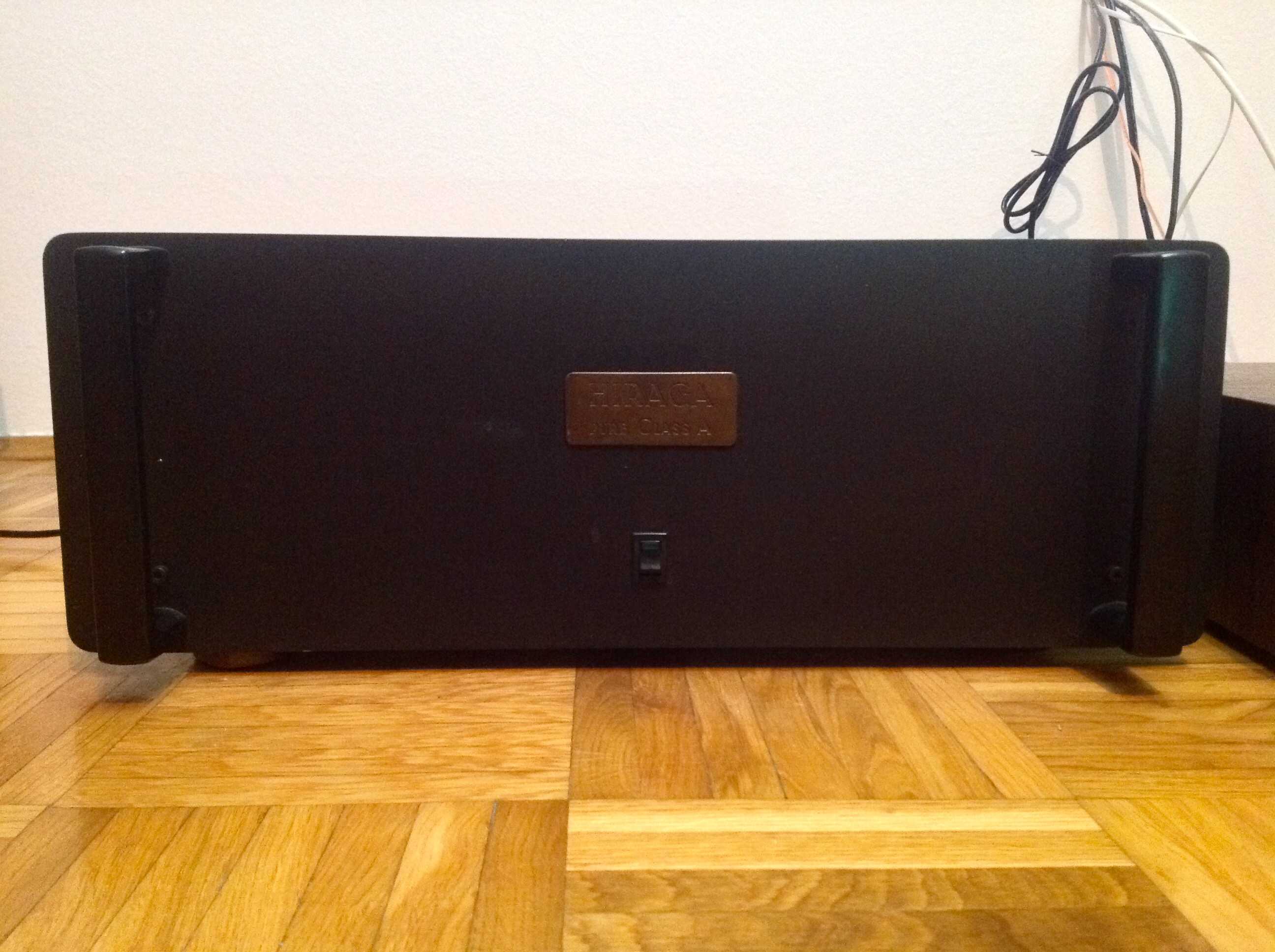

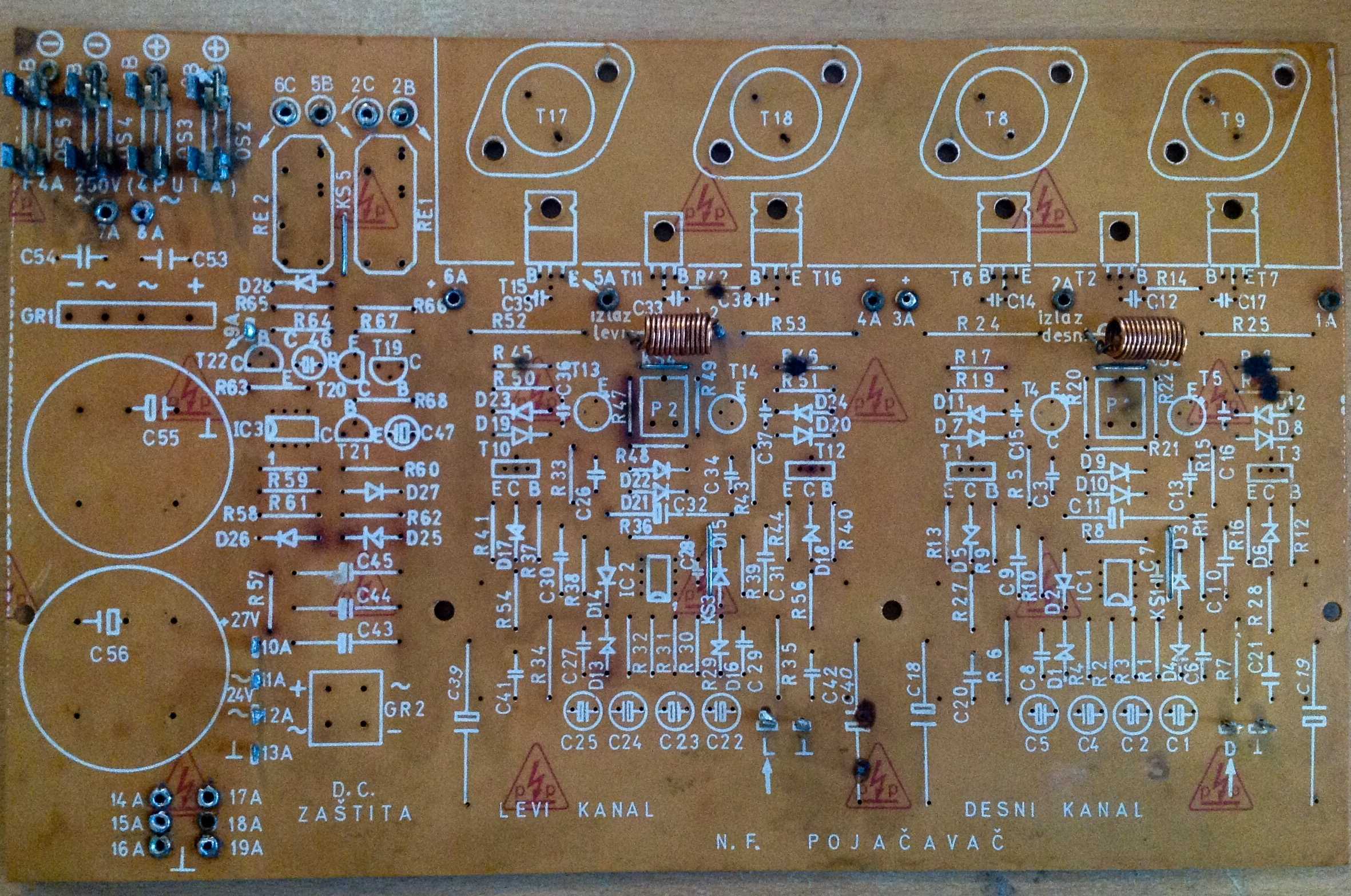

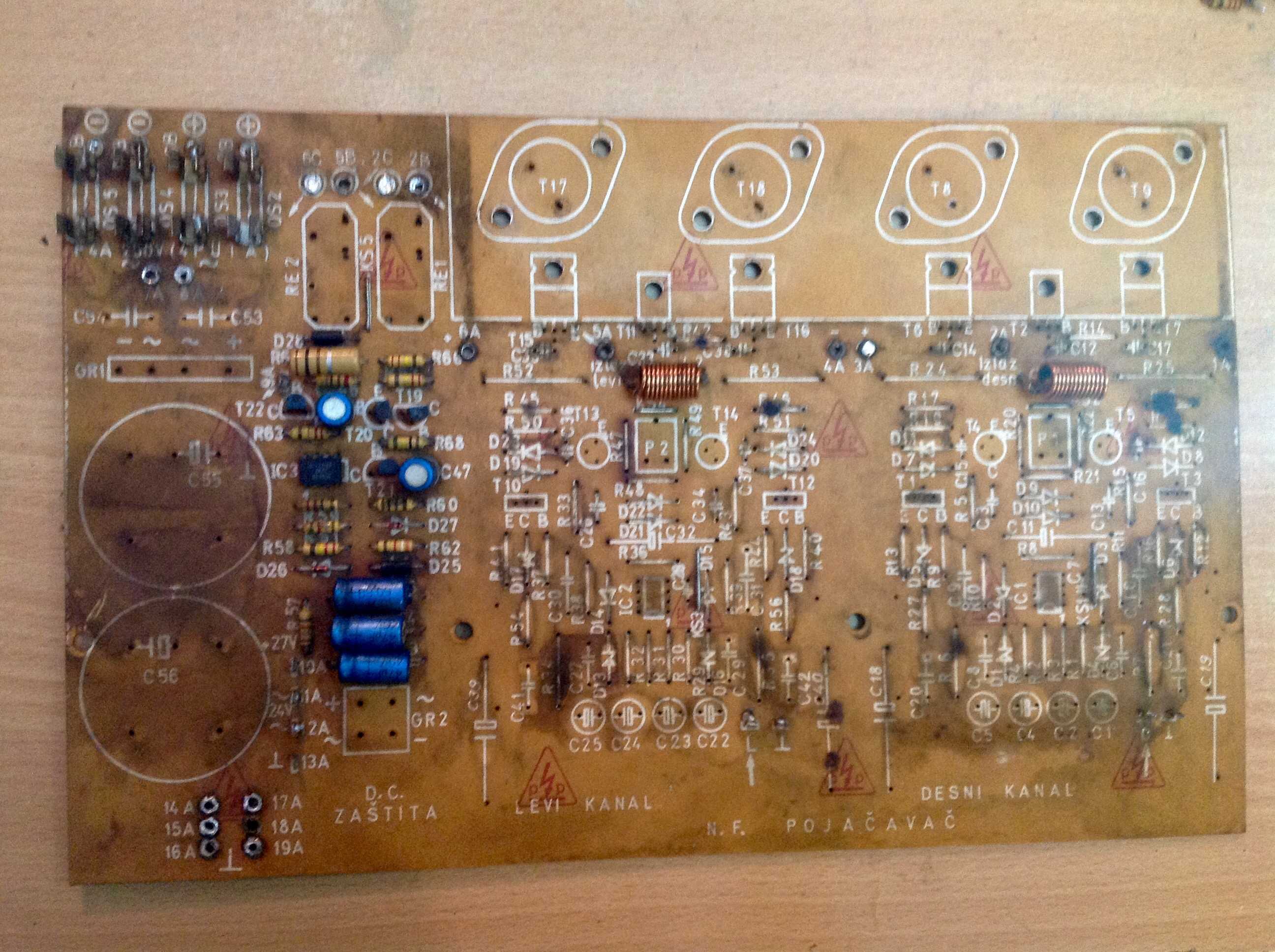

Evo nekoliko slika opšteg izgleda pojačala

Došao sam do ovog pojačala za relativno malo novca i u ispravnom stanju. Kada sam ga otvorio prvo mi je pala u oči zaštita koja je prepravljena da radi sa jednim releom a kasnije sam konstatovao da je više puta popravljano i prepravljano. Razmišljao sam se da ga vratim u originalno stanje i krenuo da čitam sve što sam mogao da pronadjem o njemu. Saznao sam da se radi o poslednjoj originalnoj konstrukciji Ei pojačala i , budući da sam se dosada dosta zanimao sa Ei HSR-ovima, proradila je nostalgija te sam odlučio da ga restauriram. Upotrebljavacu komponente sa vrednostima iz šeme ali što boljeg kvaliteta. Od Vas očekujem pomoć u pronalaženju servisnog uputstva ili bar čitljive šeme celog uredjaja pošto ovo što ima na da se nadje na internetu uglavnom nije čitljivo. Već sam nabavio ili naručio dosta delova pa uskoro palim i lemilicu. Takodje, svaki savet u vezi mogućih poboljšanja pogotovo u napajanju i vezivanju mase je dobrodošao.

Spakovan je a ne znam napamet. Kad ga izvadim iz steka napravicu temu o njemu pa cemo da ga privedemo k poznaniju prava!

Jedna od plocica uopste nije od tog proizvodjaca, ima neke bezveze oznake. Greje se integralno kolo-regulator napona. Bavicu se njime kad dodje na red, duga je zima.

Ja sam sklopio jedan od onih osciloskop kitova iz Kine i radio mi je nekih 40 sekundi. Posle vidim da je jedna od dve plocice u kitu lazna i da se citav uredjaj strashno pregreva. Sad radi nekih 10-tak sekundi kad ga duboko zamrznem pa ukljucim.

Pokusacu prvo kod prijatelja na kompletnom pojacalu da izmerim otpor spulne Koncarovih relea pa ako je jednak Finderovim necu nista da diram. Ako bude razlike onda cemo da resavamo problem.

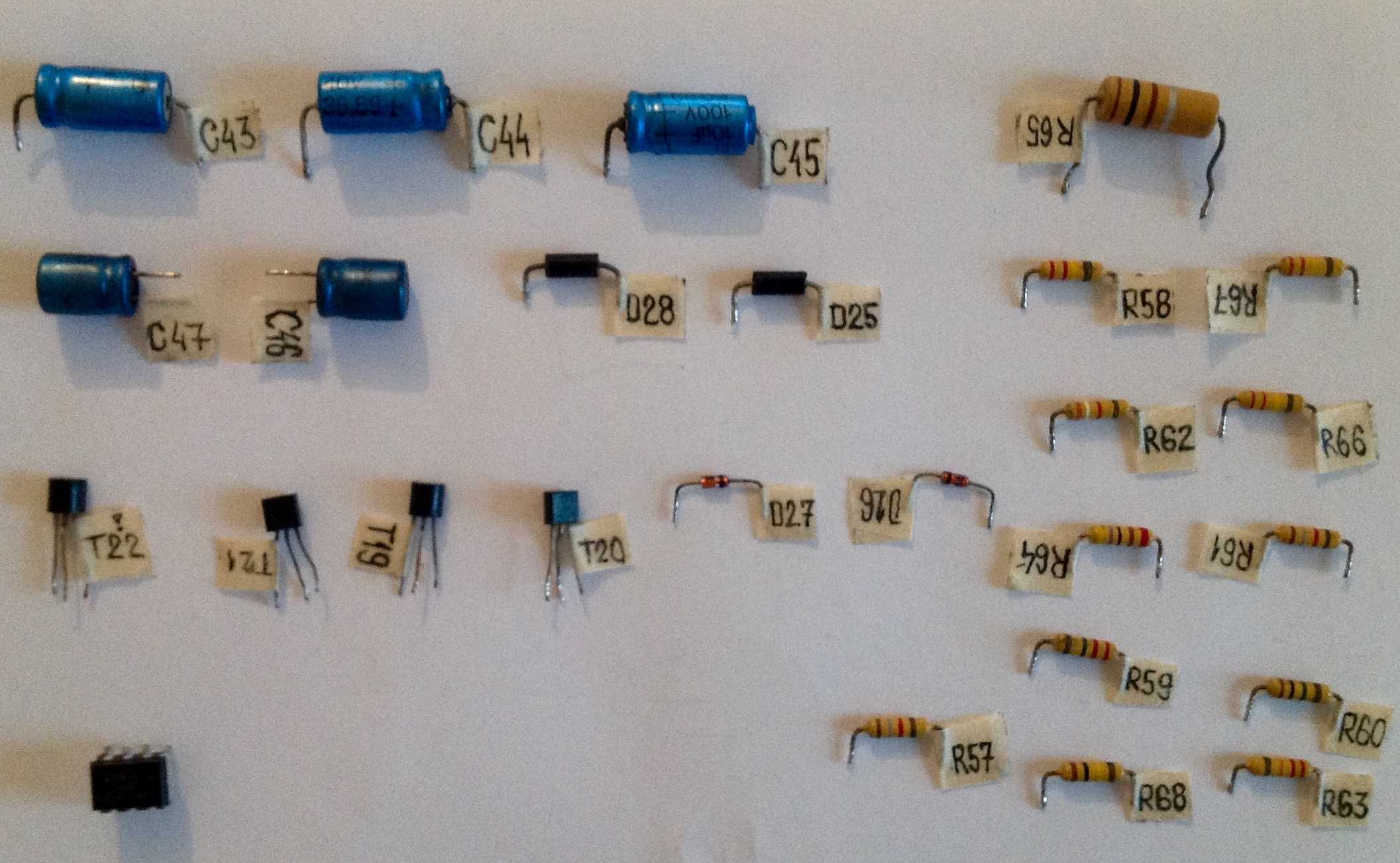

Kolektorski otpornik R65 po kolor kodu kaze da je 100R +-10% a merenje ugradjenog kaze 101R. Podatak o otporu spulne nisam nasao u Finderovom data sheetu, na sajtu Mikro princa kaze da je 900R a ja merenjem otpornosti spulne dobijem 869R. Sta predlazes da preracunavam?
