Danas sam zavrsio sa radovima i postujuci procedure dr Bore Jagodica upalio pojacalo i podesio mirnu struju. Radilo je potom par sati pa cu sad da mu jos malo spustim mirnu struju. Poslednjih dana sam radio ozicenje koje je malo izmenjeno u odnosu na original i udaljeno od trafoa. Za sada lepo zvuci i nije se obrukalo pred Hiragom koju smo slusali poslednjih desetak dana. Narednih dana cu pokusati da ga uporedim sa istim ovakvim ali u originalnom stanju da vidim sta je i koliko dobijeno u zvuku. Zeleo bih da se zahvalim svima koji su savetom, moralno i materijalno pomogli da izvedem ovaj projekat! ( Necu nabrajati poimenicno da ne bih nekoga izostavio) Ako nekoga bude zanimalo mogu detaljno da nabrojim sta je i kako uradjeno. Za kraj, slika bajpasa na velikim elektrolitima u napajanju za NIXIE-a i slika pojacala kako izgleda sada.

Ocistio sam celu plocicu VU metra i otisla je i garez, nema vidljivih ostecenja. Promenicu elektrolite i videcu sta imam od tih malih hladnjaka.

Ok, sredicu ga a podesavanje ce da saceka. Nemam jos ispravan osciloskop.

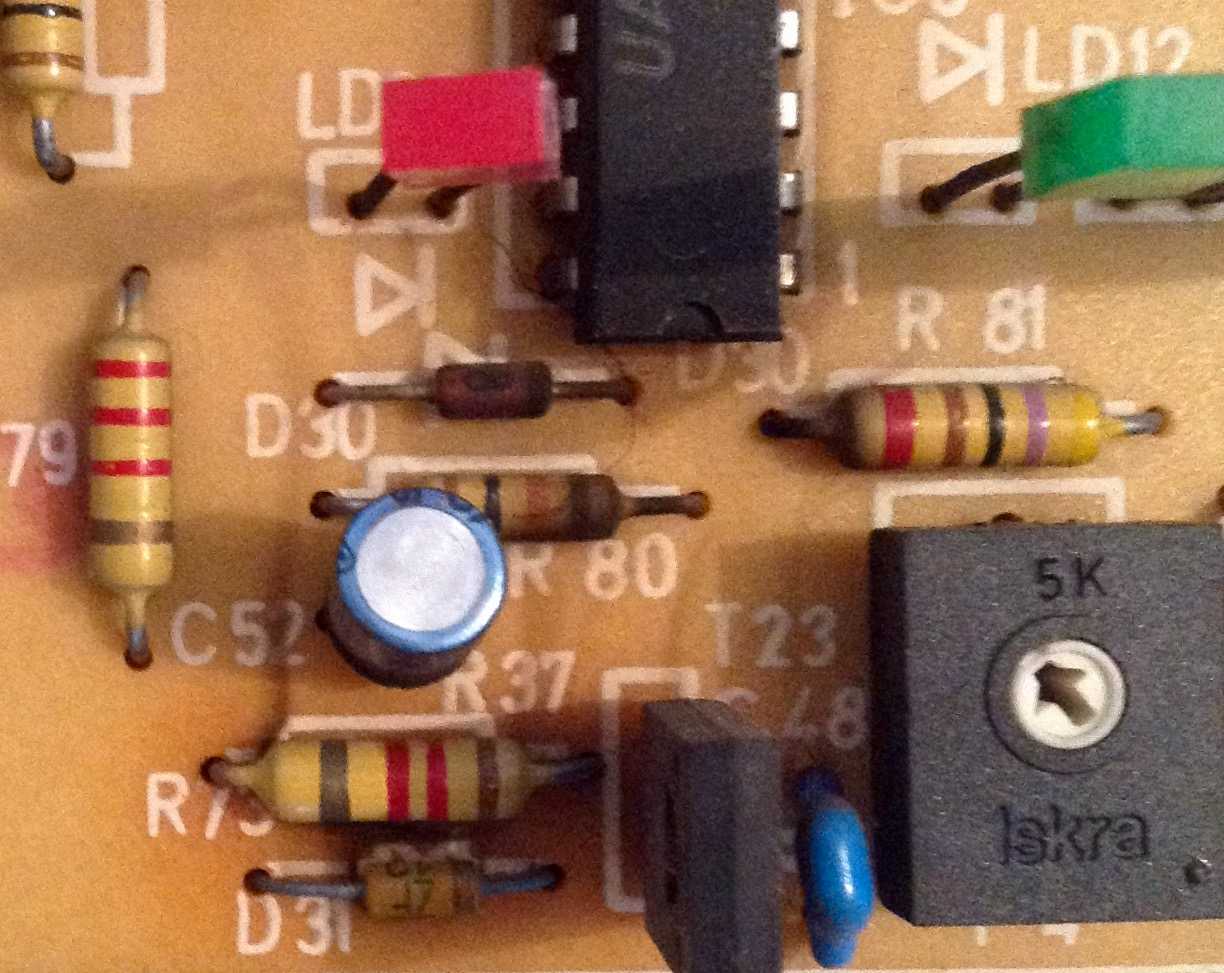

Privodim kraju i tranzistore na hladnjaku i nadam se da ce nocas biti gotova ploca minus kondenzatori u napajanju i ozicenje. U medjuvremenu sam na plocici VU metra primetio tragove pregrevanja i garezi. Planiram da preventivno zamenim diodu, otpornik i kondenzator na kojima ima cnih tragova i paralelno njima i tri elementa u drugom kanalu. Napominjem da je VU metar normalno radio. Interesuje me kako se radi podesavanje VU metra i sta mi treba za to. Imam digitalni merni instrument i mogu da dovedem neki test signal iz aplikacije na IPadu.

Evo, evo! Teraju me da idem na posao pa ne stizem!

Ide ugradnja tranzistora na plocu. Ostaju jos dva greca, kondenzatori u napajanju i tranzistori na hladnjaku pa da sklapam.

Kaze kalkulator 1,48Hz.

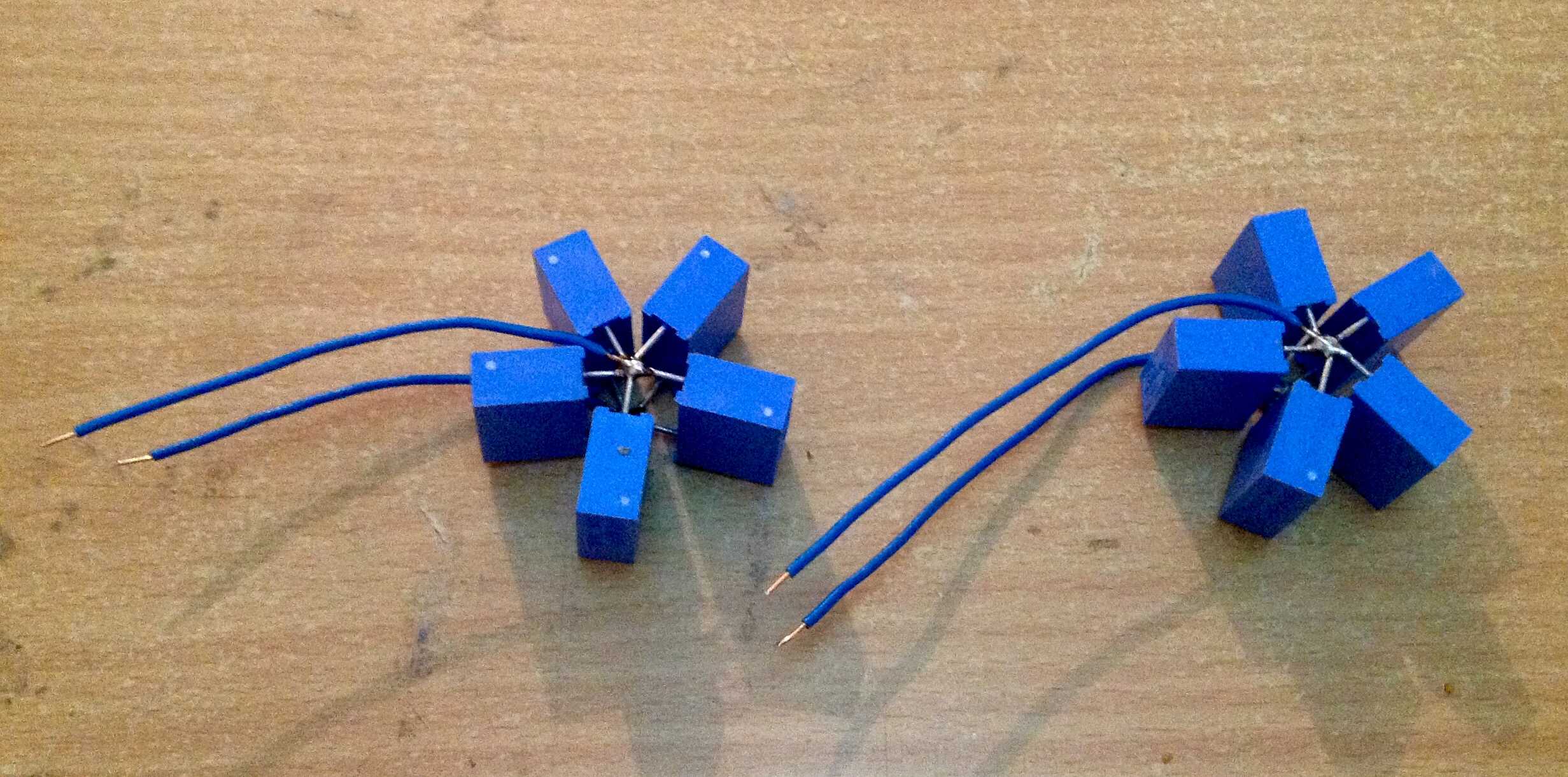

Spojio sam MKC na malo neobican nacin. Izmereni kapacitet jedne baterije je 4,891uF a druge 4,879uF sto je, mislim, dovoljno blizu. Ovako staju na svoje mesto na ploci i ne oslanjaju se na provodnike. Probacu razne kombinacije cim proradi, sad bar imam delove za razlicite opcije.

A zasto o njemu govoris u trecem licu kad je prisutan? Hvala ti na tim ROE, imam vec spremljene elektrolite za tu poziciju ali je Zen predlozio da se probaju blokovi manjeg kapaciteta pa je reko' da ga "ispostujem".

Znaci pakujem njih po pet komada paralelno?

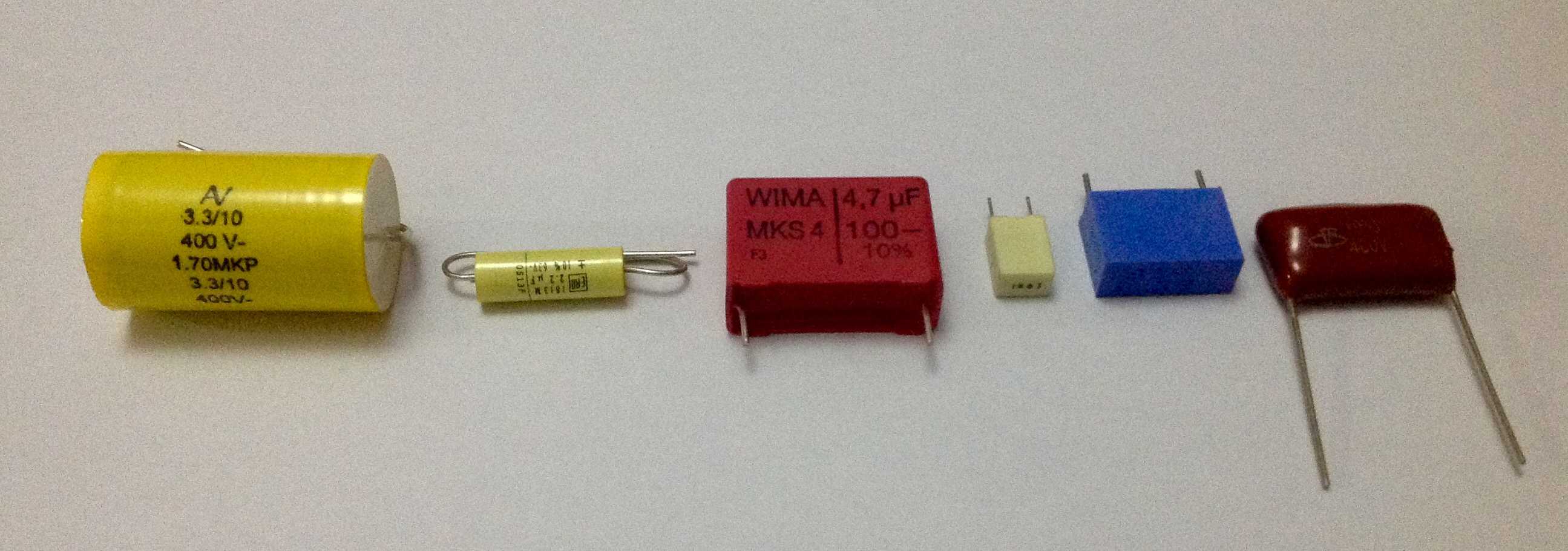

Evo ga ovako: 1. 3.3uF/400V, MKP, 31x19mm axial 2. 2.2uF/63V, MKT, axial, 10%, ERO 3. 4.7uF/100V, MKS4, 10%, WIMA 4. 1uF/63V, MKT, Arcatron 5. 1uF/100V, polikarbonatni, 5%, Philips 6. 1uF/400V, MKT, Gospodin u Silkenu kaze da za ovaj prvi zuti ima jako dobar fidbek od audiofila ("Audifilo", mora da je Cincarin ili Grk ). MKC nemaju u radnji. @Zen Mod sta predlazes koji upotrebiti? Sta je ovde parametar koji je presudan za ovu poziciju u pojacalu? Posle cu im izmeriti kapacitete i ESR ako je to od uticaja.

Ma mene nisu ucili, tek se sam ucim uz vasu pomoc.

I bi Silken... Ovi X2 idu u stek, valjace za nesto.

Koje predlazes a da su bolji? Nije bas neka ponuda blokova od 4,7uF, mozda da idem sa jos manjim kapacitetom?

Evo ih dosli i oni na red. Nasao sam dva od 4,7uF, 275V, MKP X2. Kako se odredjuje kapacitet blok kondenzatora na ovoj poziciji u odnosu na elektrolite koji su prethodno bili tu? Pitam za ubuduce , kad budem nailazio na elektrolite drugih vrednosti. U ovom slucaju smo umesto ekvivalenta bipolarca od 50uF stavili blok priblizno deset puta manje vrednosti, je li to neka mera i standard?

Da bog pozivi gazdu!

"Dok se sobom sirio miris kalafonijuma, sa cigaretom u uglu usana, Šejn je sigurnom rukom primakao lemilicu ploci..." Doslo vreme za nastavak radova. Postavio sam prvo sve diode da bih bio siguran u njihovu pravilnu orijentaciju. Po dve zener diode od 15 i 2,7V, i sest komada 1N4148 po kanalu. Umesto 1N4003 izmedju kolektora i emitera izlaznih tranzistora ubacene ultra brze UF4007. Sledeci su otpornici.

The right stuff je odlican film o istoriji vazduhoplovstva. Scenario je pisan po Jegerovoj biografiji. Mnogo detalja je vrlo realno prikazano sto bas i nije cest slucaj u holivudskoj produkciji.

U, to bi ja sve povadio pa iz pocetka.

Izgleda da je jos neko razmisljao o tome: https://www.kitronik.co.uk/blog/simple-printed-circuit-board-repair/

Naidjoh u jednoj prodavnici na samolepljivu bakarnu traku. Moze li se ona koristiti za nadogradnju i popravku stampanih plocica? http://www.mikroprinc.com/proizvodi/elektromehanicke-komponente/instalacioni-materijal/izolir-trake/traka-bakarna-samolepljiva-12mm/50m/index.php

Hvala! Ovo je bilo konkretno!

To si dobro primetio. Plocica je daleko kvalitetnija i robustnija nego na HSR-ovima. Nigde nije doslo do podizanja bakra od plocice. Sa donje strane su vidljiva ostecenja samo na kontaktima tranzistora koji su montirani na hladnjak. Postoje i tragovi termickih ostecenja ispod jednog od otpornika koji je menjan. Evo malo slika:

Evo ga problem, pre i posle popravke. Bio isecen vod na ploci, sve ocisceno, namazano kalofonijumom, kalajisano pa ubaceno parce kalajisane bakarne zice. Na kraju sve opet premazano kalofonijumom.

Sve sam ih skupio, sad mogu da biram!
