3 minutes ago, djmilicic said:

Visoki napon je u uV, a ova dva niza u nV. U svakom slucaju hvala

Kol'ko vidim(sudeći po prikazu),  prikazani(čekirani) naponi na C2,C3 i C4 su ipak u V.  Ako podesiš kao što sam prethodno napisao, brum ćeš videti u trećoj koloni (Diff), a vrednosti ispravjenog napona na C2, C3 i C4,  u četvrtoj(Mean).

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

To je taj prikaz. Ali, posle otprilike 60-70 sekundi, kad se kondovi napune, Diff napon je reda u uV i nV




Ali, nesto me zezaju one pločice, tako da moram da "pretamburavam" projekat. Ostaje sa EF86 ali mora p2p. Napajanje će ići kao ovo gore, sa ove dve priguznice. Od svih stvari, radi kao sat izlazni buffer sa 6n6p i onom karakondžulom od pota (nije na šemi)



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
32 minutes ago, djmilicic said:

To je taj prikaz. Ali, posle otprilike 60-70 sekundi, kad se kondovi napune, Diff napon je reda u uV i nV

Haha, pa to sam ti i napisao, da staviš kašnjenje na 60s, a prikaz na 1s(1000ms) ... nisi me razumeo. Nisam znao da li to znaš ili ne, pošto su u više navrata bili samo prikazi bez kašnjenja, gde se ne može očitati vrednost bruma.

P.S. Jel' to beše ladder tip atenuatora?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
12 minutes ago, djmilicic said:

Jeste.

Baš mi je drago što si se ipak odlučio da ga napraviš, videćeš koliko ti je to bolje od Alps blue pot-a.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Morao sam skinuti sve sa pločice, mnogo šuma, bruma... je bilo. Sada radi za medalju. Postoji mali brum od AC grejanja (sa njim može čak da se živi), ali to će ići u sledećoj iteraciji. Već je spremljen LM317 stabilizator za EF86 i PCC88 ili kineski DC-DC konverter. Grejanje RIAA dela je dignuto za 50V. 6n6p ide na AC grejanje i ona će tako i da ostane. Povratna sprega u RIAA filteru je sa silver mica kondenzatorima.
Zvuk, neverovatan. Doduše, ovo su prvi utisci, verovatno će kad se slegnu prve impresije iskočiti i nedostaci. Za finalnu verziju i "kutijanje" su spremljeni ruski uljni kondovi, ruski srebro tantal za katode EF86 i ECC88, nichikoni za filtersku sekciju. Zbog neizdrža nisam još menjao karakter zvuka sa drugim lampama. Sada su 6Ž32P, PCC88 i 6N6P. U backgruondu su još EI EF86, PHILIPS EF86, RSD EF86, SIEMENS ECC88, 6N23P, EI ECC88.

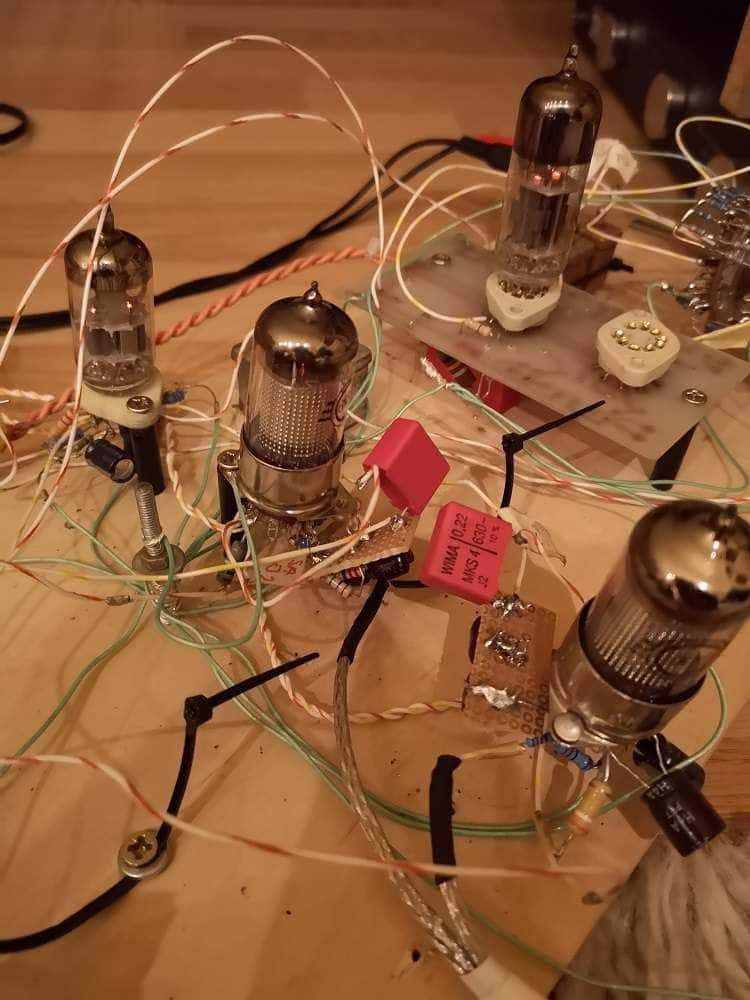

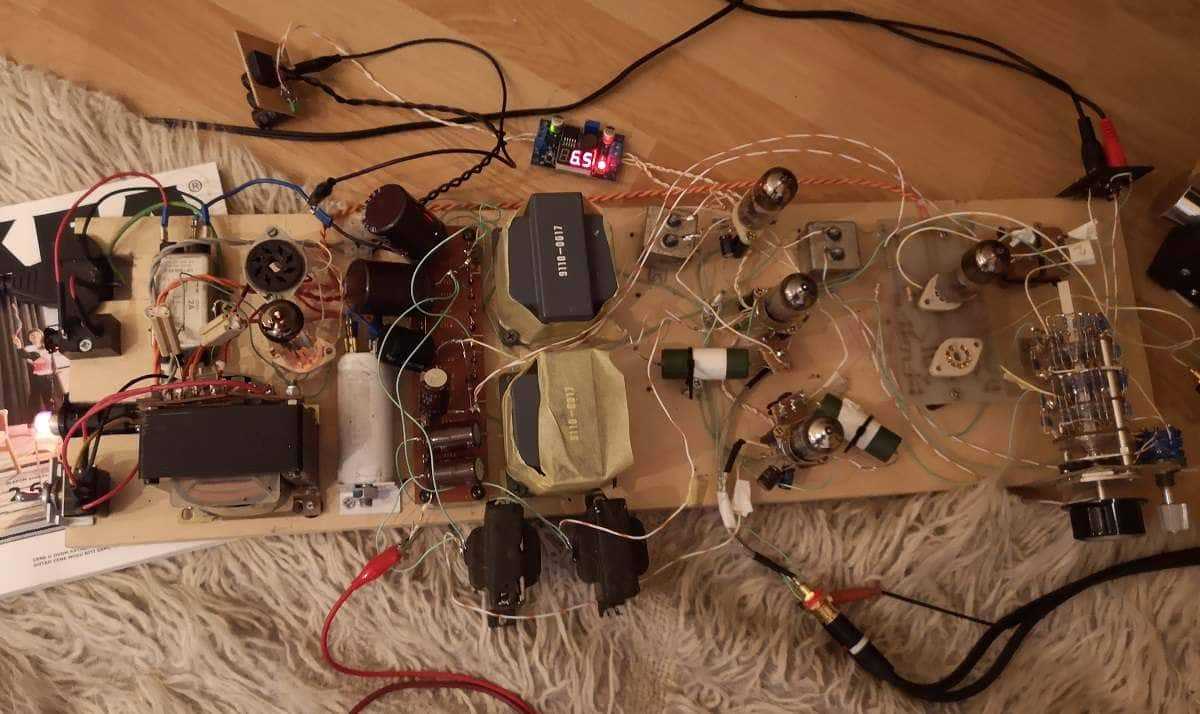

Malo slika:







Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

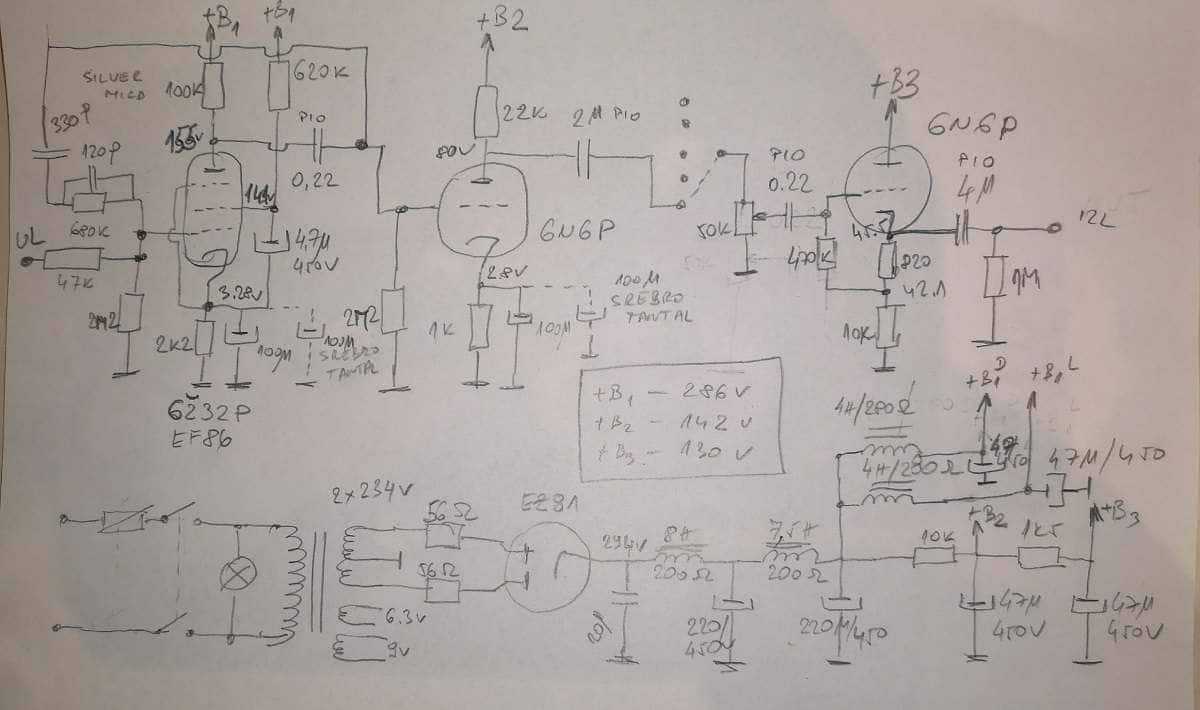

Trenutna iteracija ove RIAA-e je prikazana na šemi:


Prikazanai su i neki naponi. Svi kondenzatori u audio delu su PIO osim u povratnoj sprezi kod EF86 - oni su silver mica. Treba još da dodam srebro-tantal kondenzatore od 100uF u katodama EF86 i 6N6P u RIAA delu.

U ispravljačkom delu je prvi kondenzator od krunjača, dok su ostali Nipon Company. Dodate su i dve prigušnice za svaku EF86 po jedna. To je donekle smanjilo šum i brum na izlazu koji postoji tek kad se odvrne potenciometar skoro do kraja. Pri položaju potenciometra za glasno slušanje ne čuje se skoro ništa. Grejanje RIAA dela je DC sa kineskim DC-DC adapterom. Grejanje 6N6P u baferu i EZ81 je AC 6.3V.


Ako sam negde zgrešio, molim pametnije da mi ukažu na greške i moguća poboljšanja.

p.s. Na minut-minut ipo čuje se cak. Gde da tražim uzrok?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
15 minutes ago, vladd said:

Da podignes potencijale grejanja, svakoj prema zasluzi. EF86 bar 70-100V

Dizao, ali sa vezanjem grejanja na ground, brum je skroz izbačen, na 50V elevacije - bruji

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ja gledam da joj je napon anoda grejac 150v, kada krene swing napona, to ce i da podbaci i da prebaci.

Grejac ispravljacice je isto blizu visokom naponu, njemu je lepse kada sam pliva sa posebnim izvodom sa trafoa.

Mnogo tu kondova i zavojnica izpozakasnjava ripl, morao bi da se pogleda signal. Kada su velika pojacanja, tu i zica koja prolazi pored moze da izazove brum.



P.s.

Bitno je da napon grejanja izdizes razdelnikom sa odvojka filtera anodnog napona bas za tu lampu.



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
