EF86 RIAA

Preporučeni Komentari

Uz svesrdnu pomoć čika Brke (materijalnu, savetodavnu...) počeo još jedan svetleći projekat.

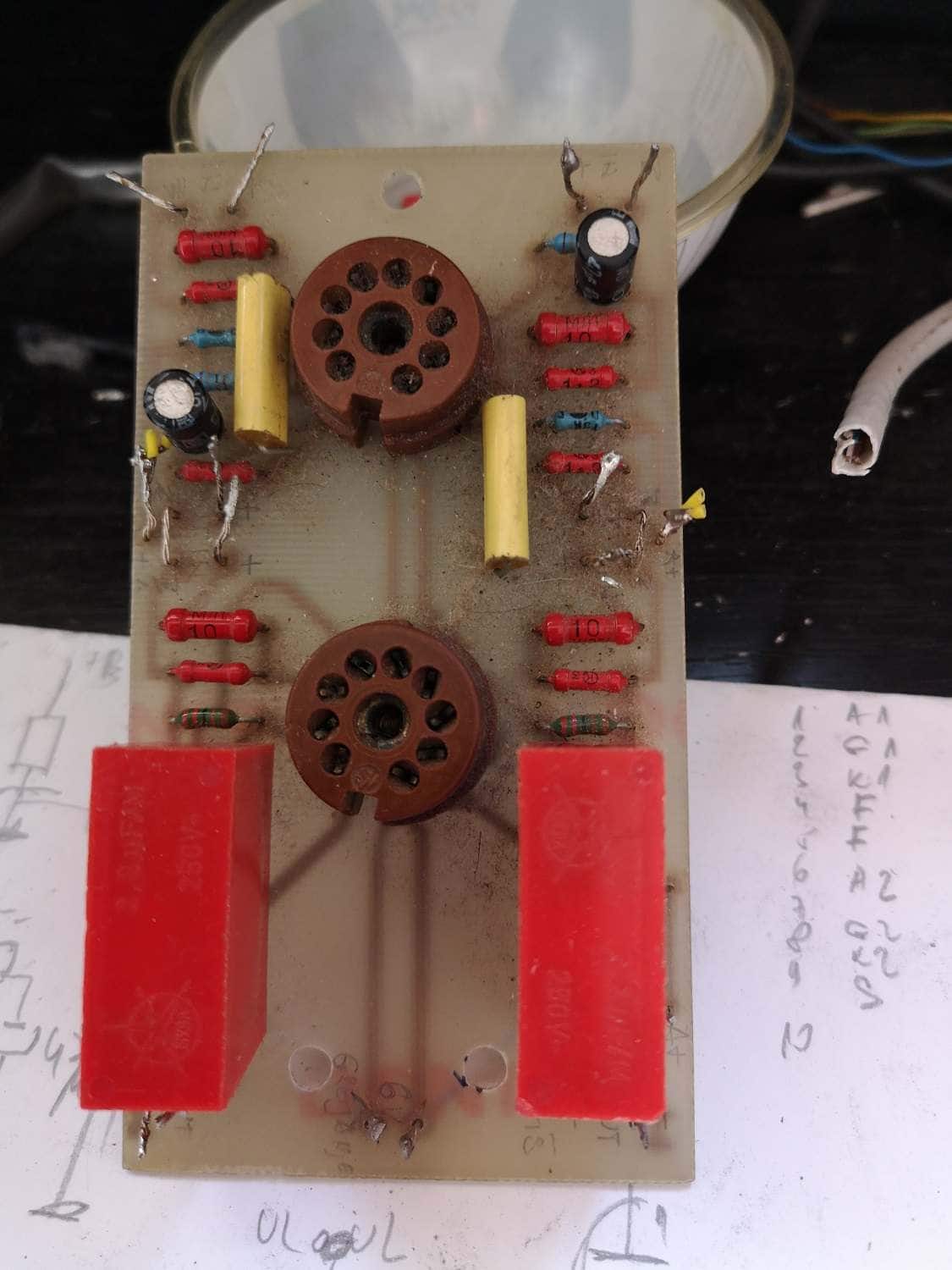

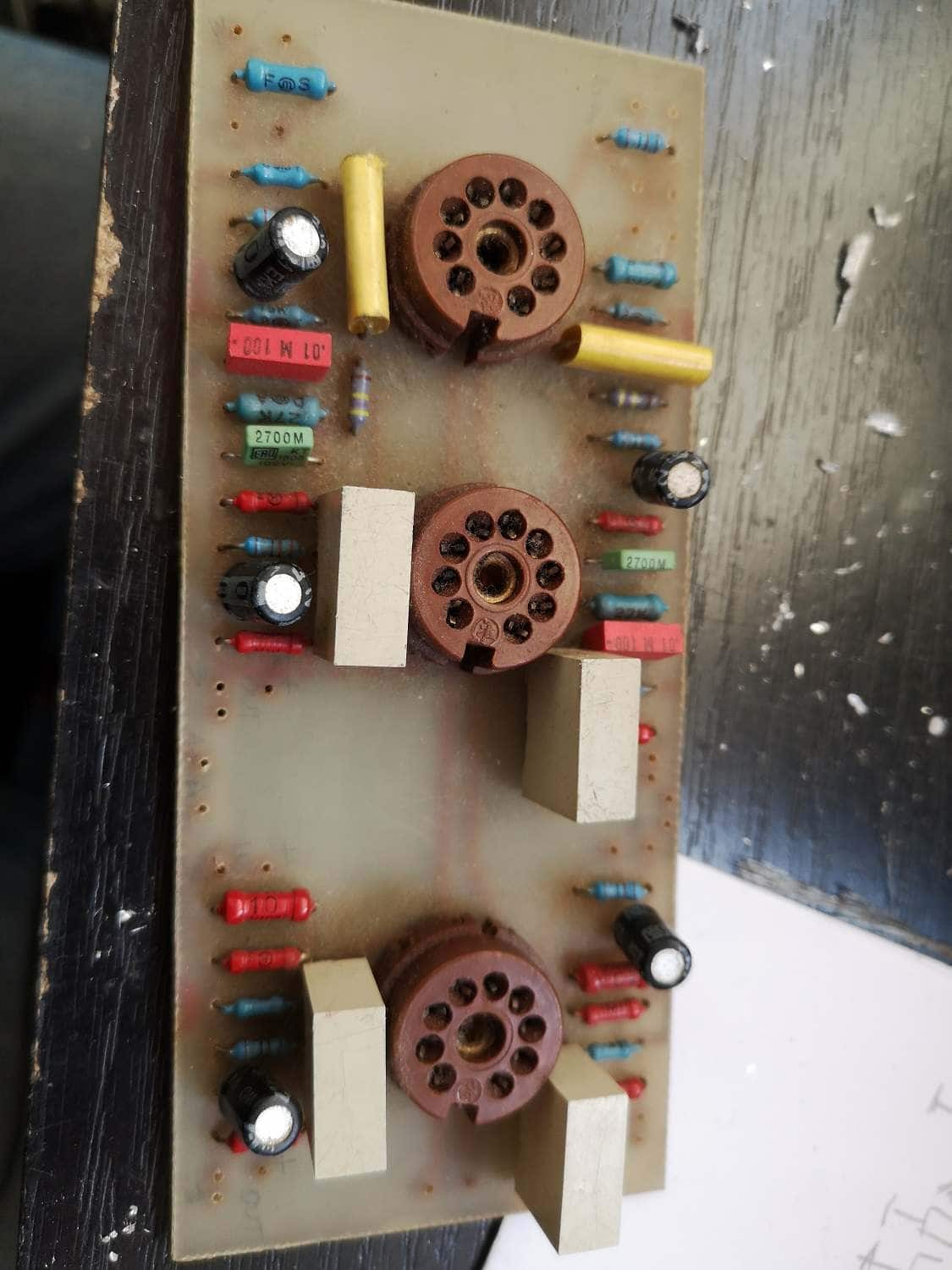

Od starih pločica, na kojima je bila isto riaa (iz Saletove riznice),

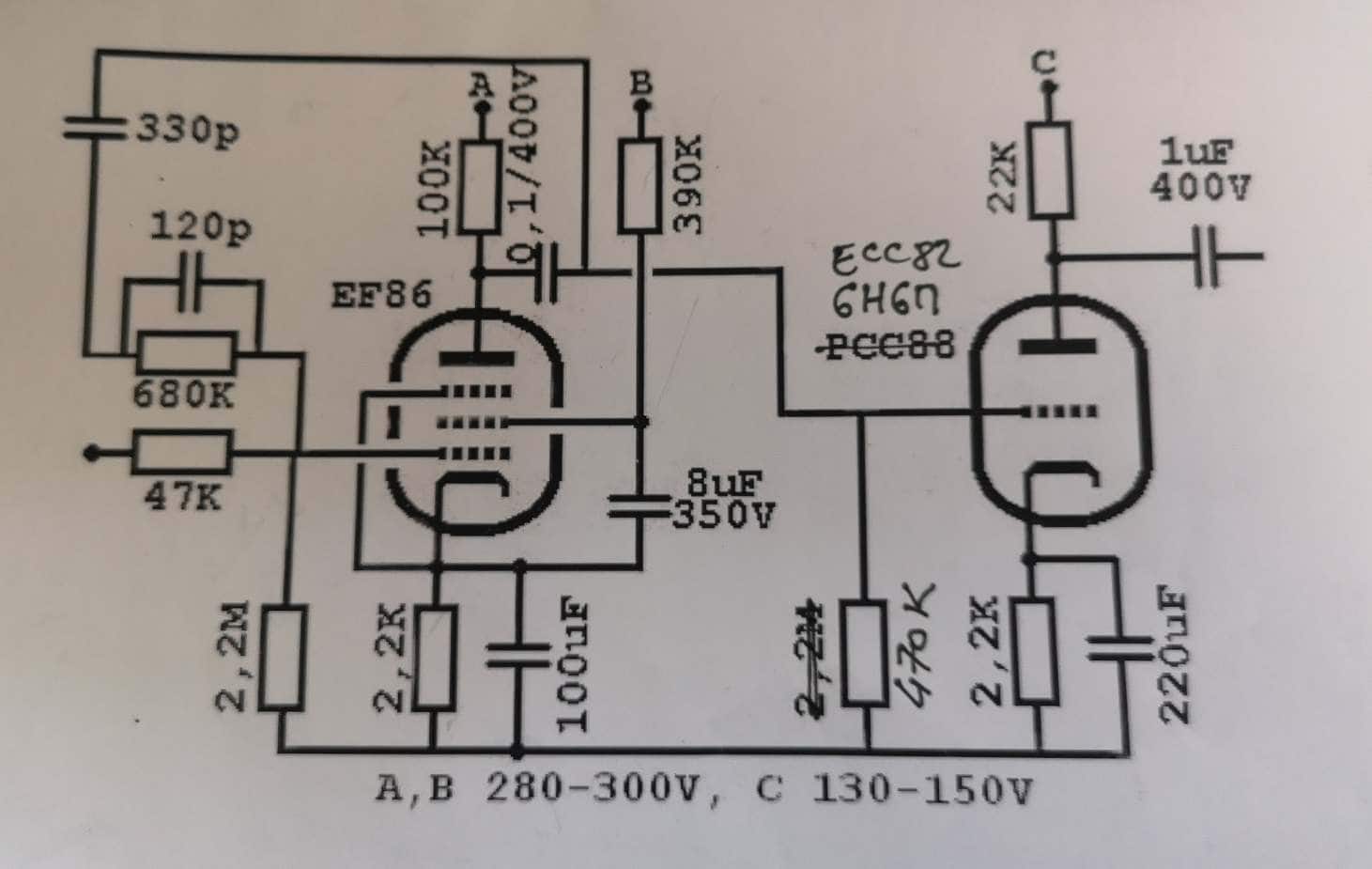

biće napravljeno nešto po ovoj šemi:

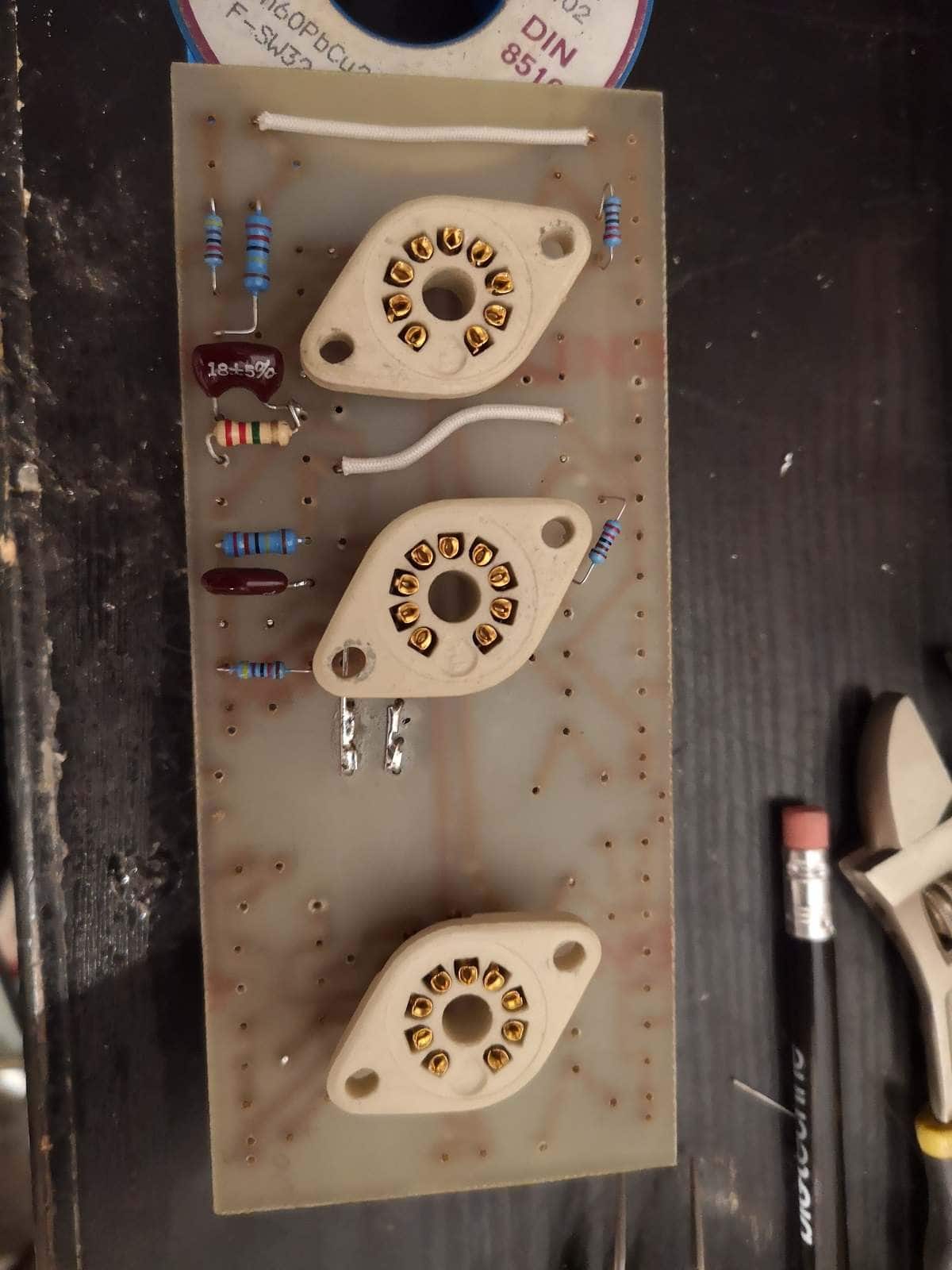

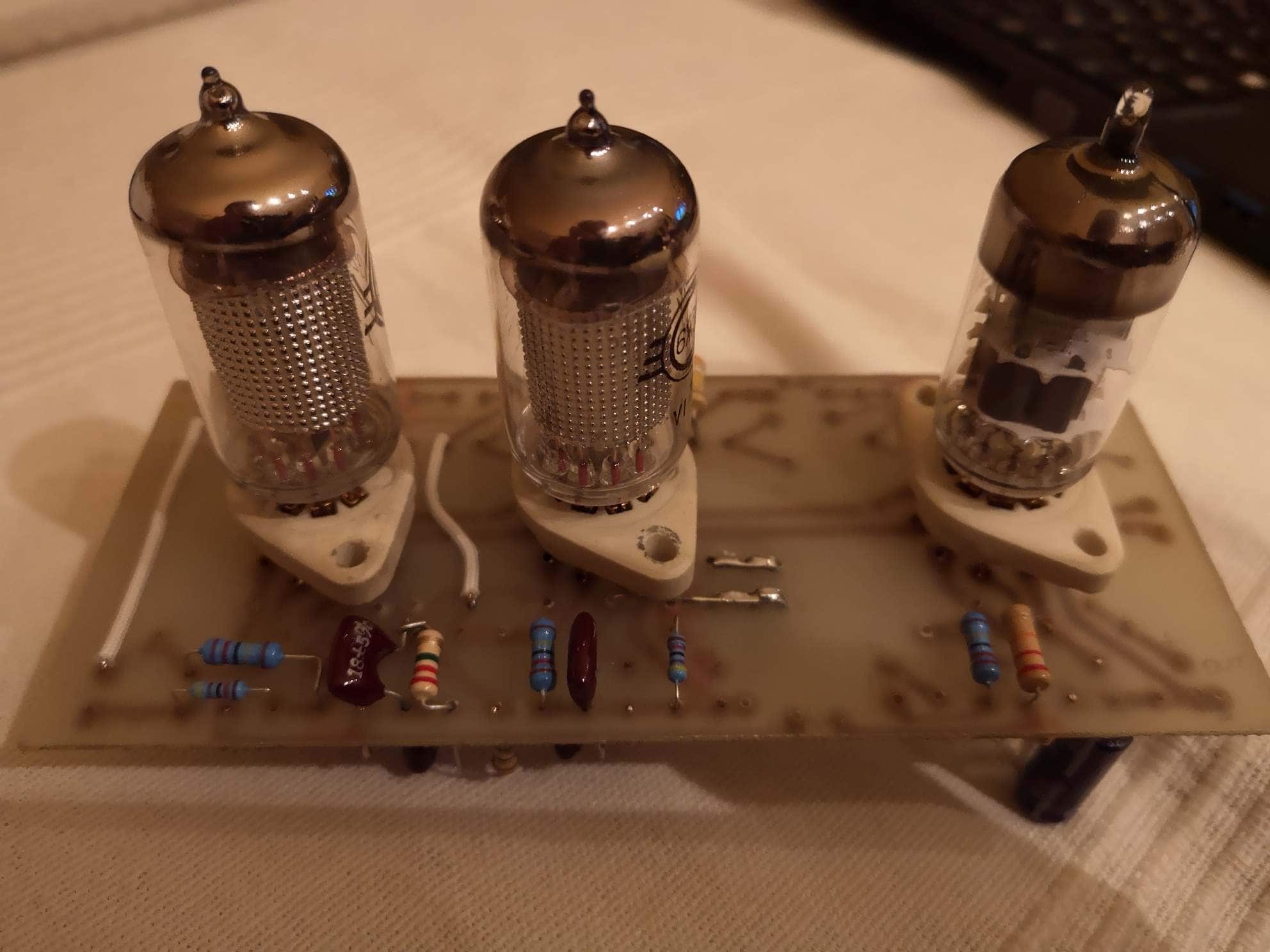

Stiglo se dovde:



Smotan primar mrežnog. Projektuje se napajanje.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
6 hours ago, djmilicic said:

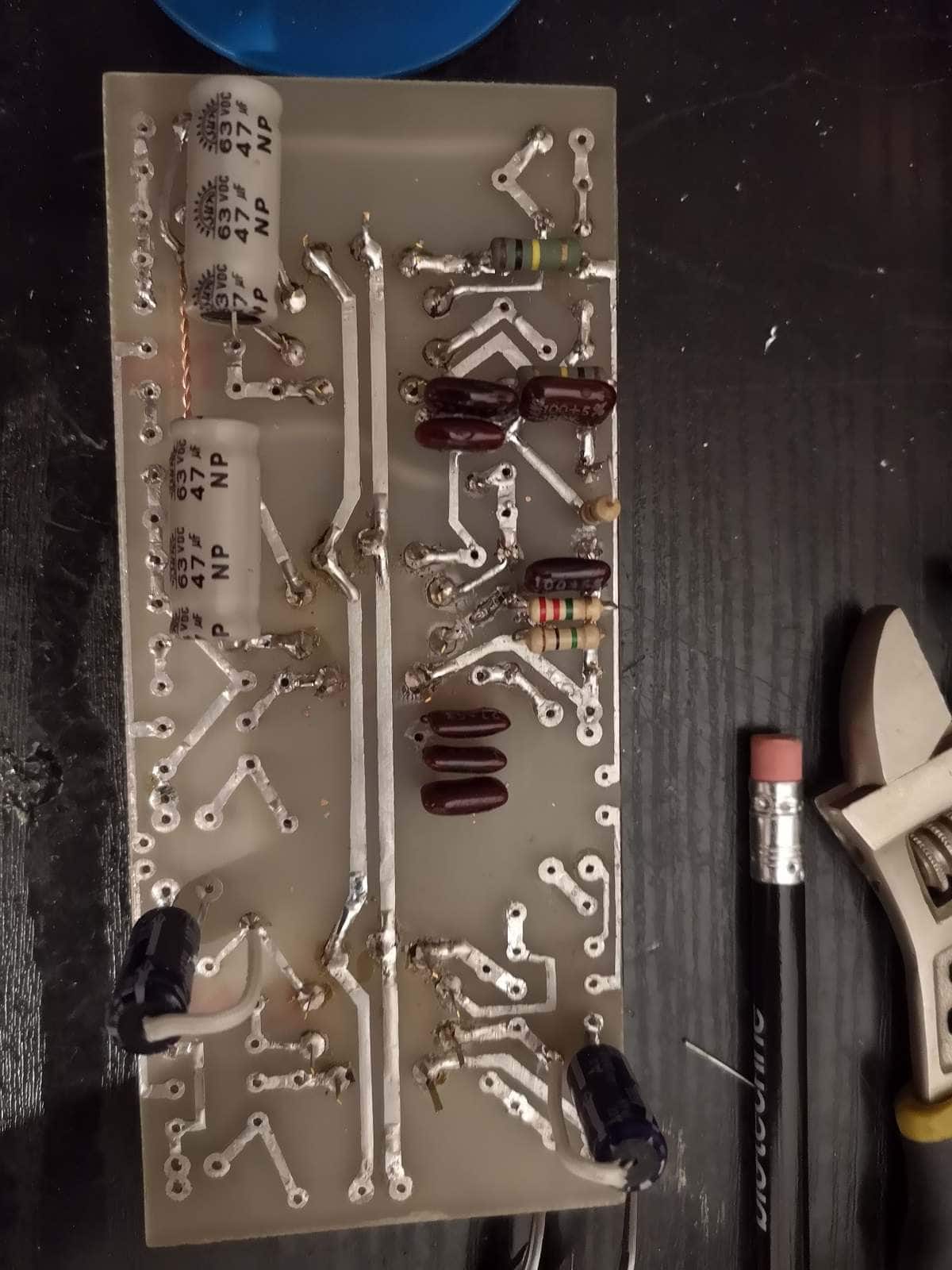

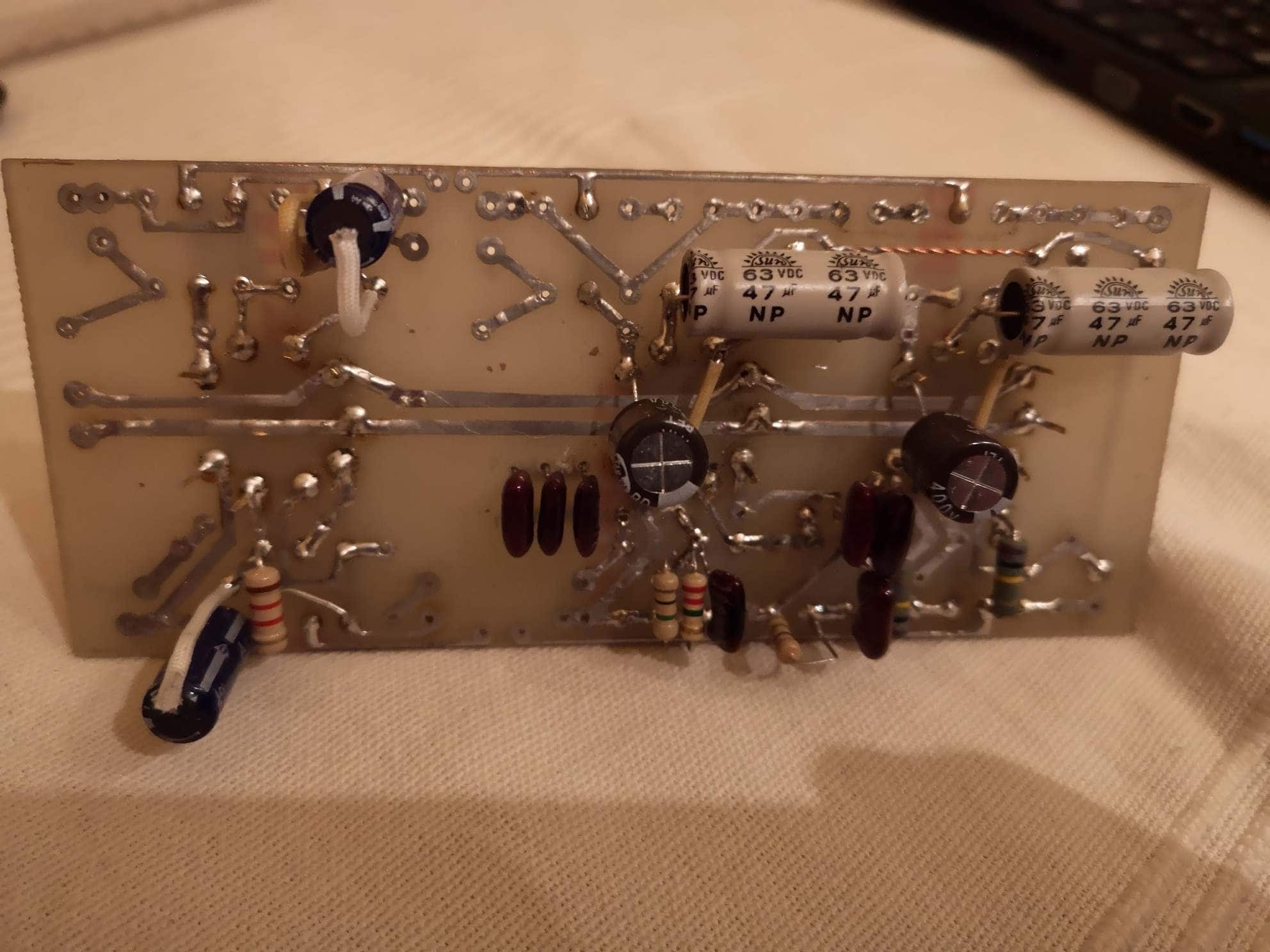

Gotov RIAA stepen, fale jos samo 4 zejtinska konda, koji se montiraju van plocice.

47uF 63V bipolarni, ne vidim ih na šemi? Čemu služe?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
1 hour ago, djmilicic said:

katodni na ef86

Aha dva komada u paraleli, samo me zbunilo zašto bipolarni. Taj bipolarni ima u sebi dva polarisana back to back vezana. Možda je bolje staviti polarisani 100uF?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Stavi obican i svez elko umesto bipolarca, u potrebnoj vrednosti. Mislim obican po polaritetu, lepo bi bilo da je za 105C pod lampom.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
13 minutes ago, vladd said:

Stavi obican i svez elko umesto bipolarca, u potrebnoj vrednosti. Mislim obican po polaritetu, lepo bi bilo da je za 105C pod lampom.

igranka krece, samo ovo da prosvira - onda fine tunning. ima jos nekih stvari koje mislim da menjam

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

prosvirace rija iz prve, 100%.

a fine tunning - ima dzigerica ihahaj.

posto spremam kucu zbog slave, nadjem kutiju

zbog koje sam pizdeo jer je nisam mogao naci.

a u njoj Rubycon-i bxc i bxc-p.

ima tu jos lepih dzigerica.

nesekiraj se za fine tunning.

:drinks:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
8 hours ago, dunavko said:

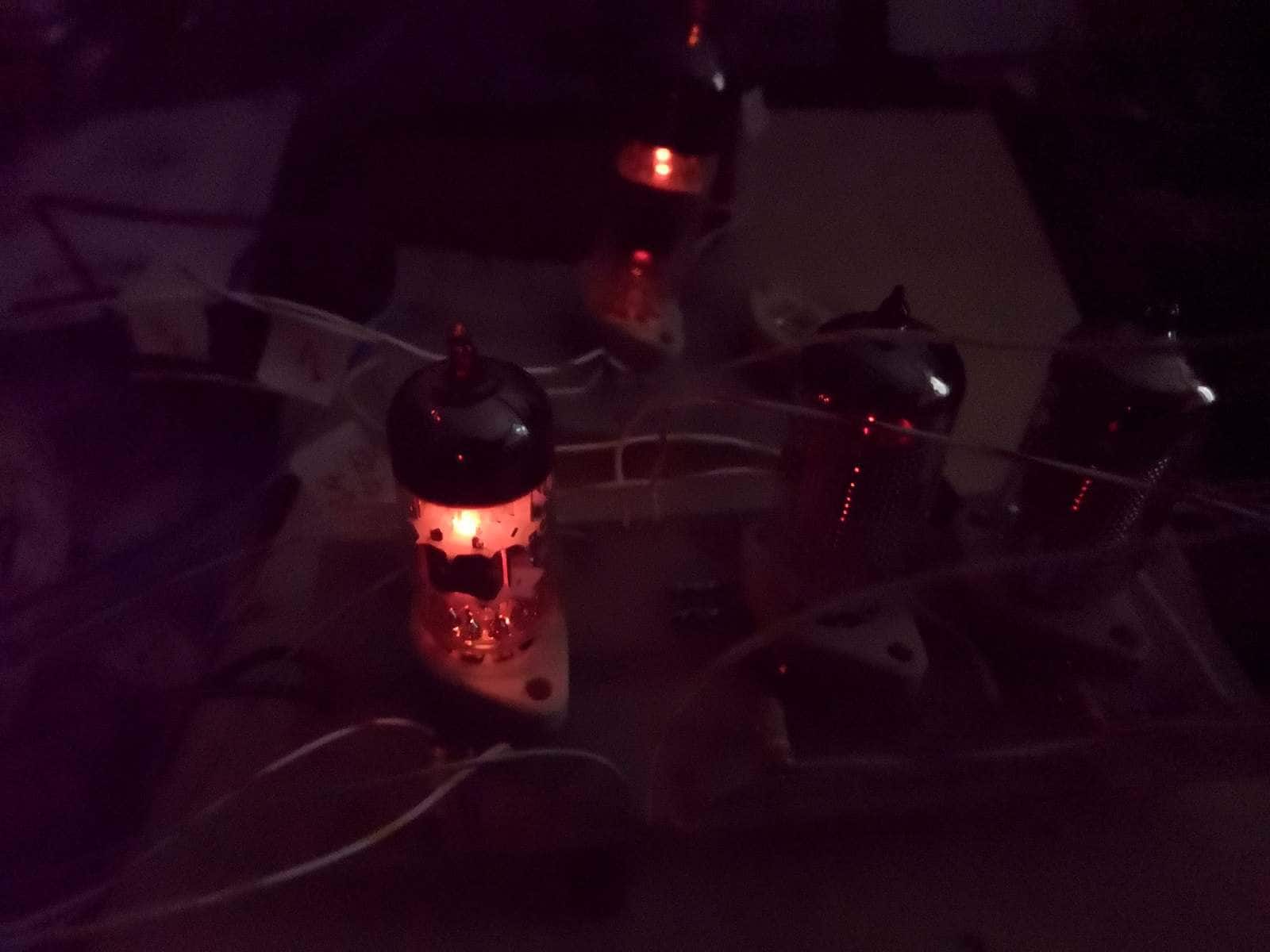

al' sijaju lampioni,

ko svetionik u burnoj noci,

putokaz graditelju daju,

pravi zvuk ce doci...

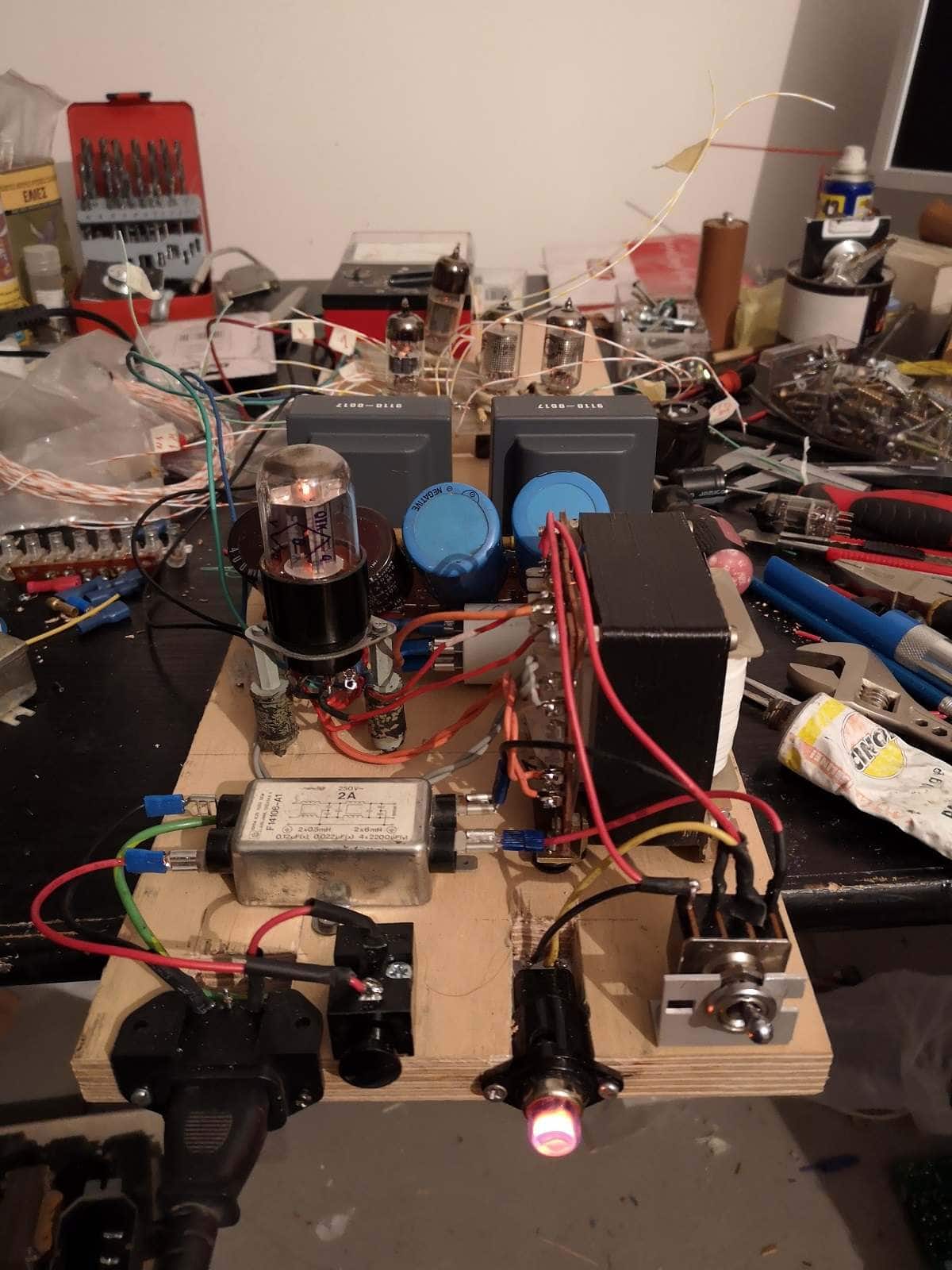

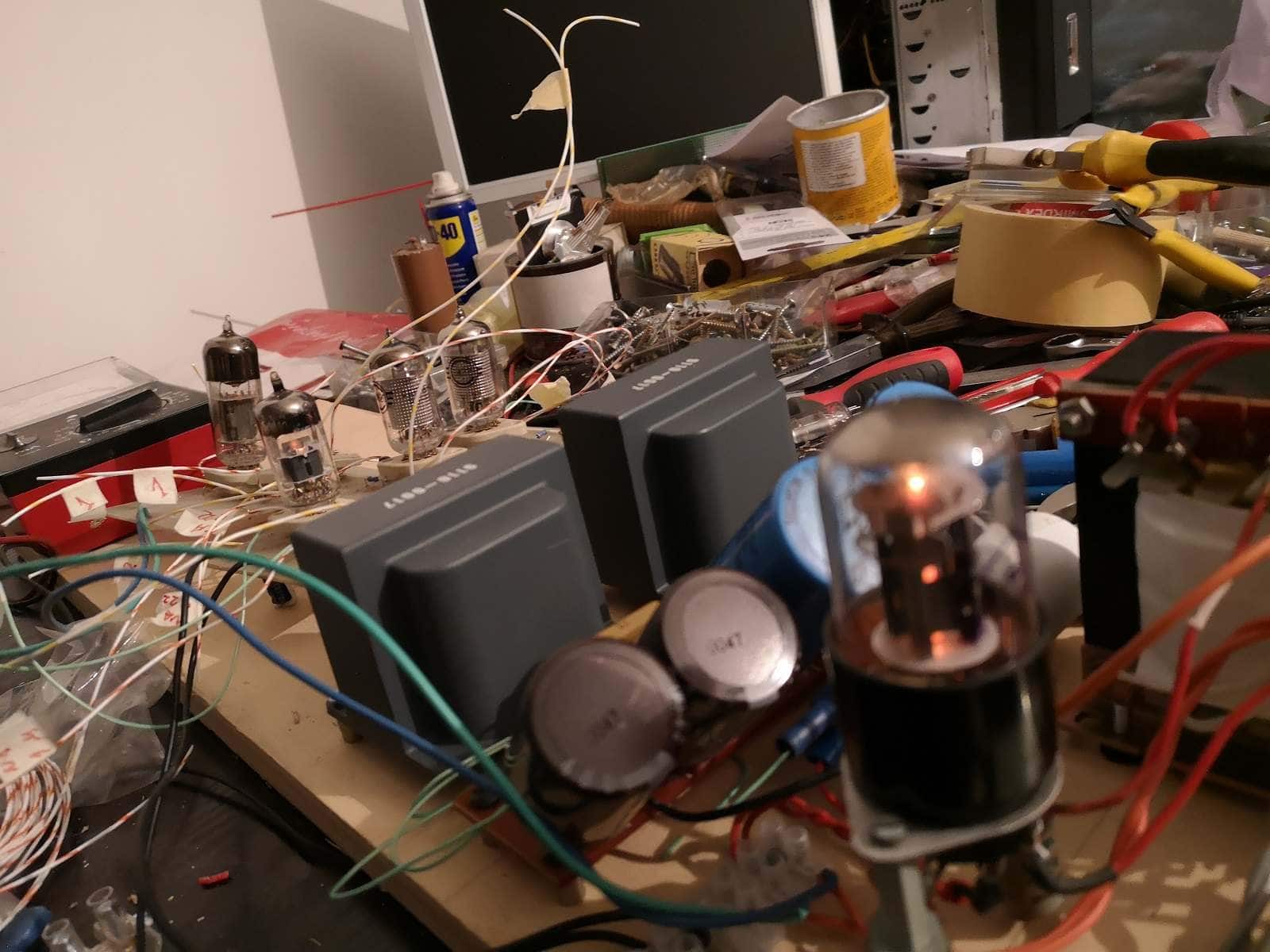

Bogami ispalo poveće to RIAA pretpojačalo.:yikes:

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
On 11/15/2018 at 8:13 AM, djmilicic said:

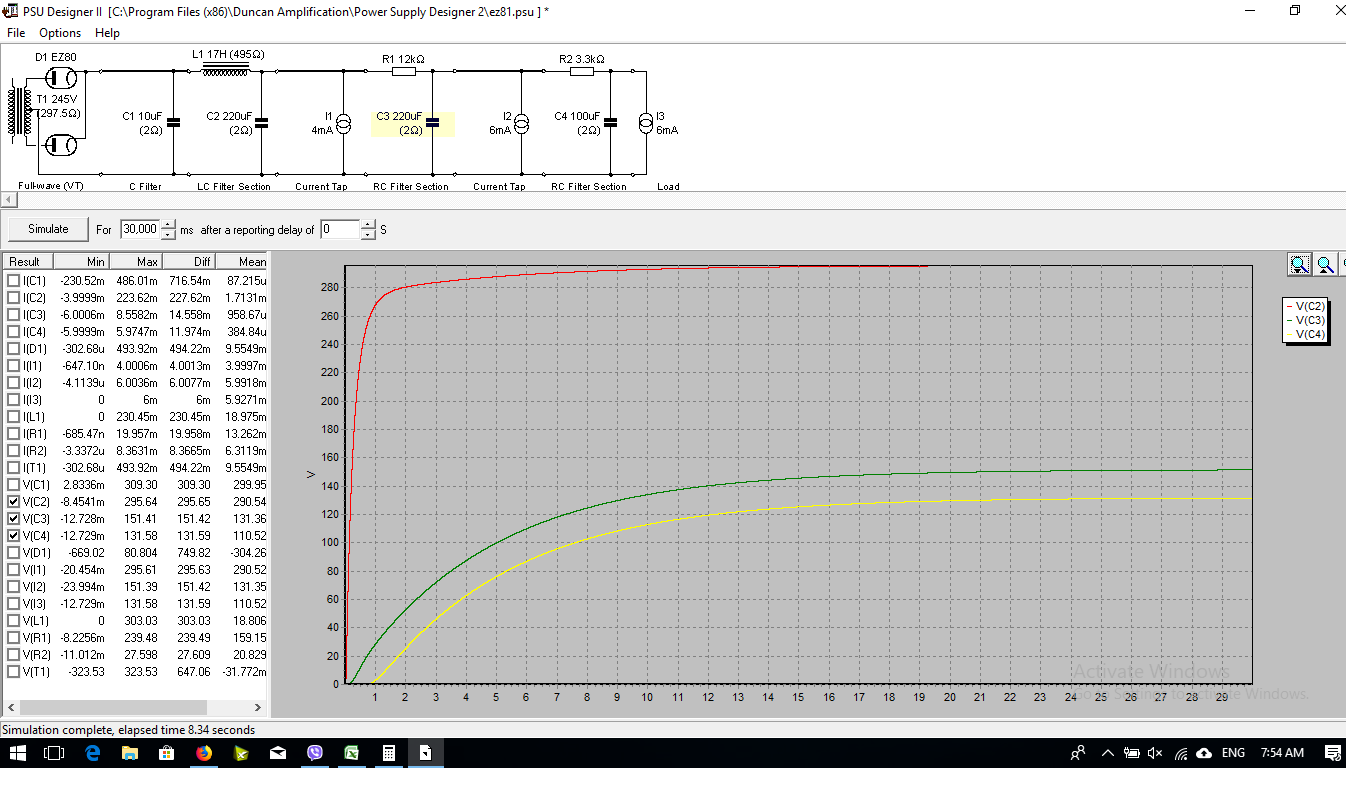

Namotan i trafo, 2x245V 80mA, 6,88V 2A, 6,88V 0,8A - off load. Proračunato napajanje (treći napon je za line stage koji je još u fazi razrade). power_supply_01.thumb.png.a2eb9e05f67b42a3ba12406c7d026d0a.png

Pošto vidim već više puta ovakav prikaz PSU Designer-a  i ne znam dal' znaš ili ne, reći ću da ako želiš da vidiš koliki je brum na izlazu, podesi prikaz na npr 1000ms i kašnjenje na oko 60s(dok ne prođu prelazne pojave).

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
