Aleks

Popodnevna zabava - ACA

Recommended Posts

Neki mini sistem mi je trebao... kod deteta u sobi da sviri Kolibri, Dragan Laković i Minja Subota.

Prvo htedoh da sklapan neki onaj ZCA: http://diyaudioprojects.com/Solid/ZCA/ZCA.htm a onda rekoh, što da mi se greje onaj otpornik od 40W kada mogu za iste pare da dobijem nešto slično, sa malo povratne sprege, ali više snage, te izbor pade na ACA...



Ostalo je istorija:



01_zps001bce46.jpg?t=1420934506



Prvo neki box i neki hladnjaci, koji idu odozgo kao poklopac, na kutiju sa leve strane:



03_zpsf476966e.jpg?t=1420934515



Hladnjaci su ovi: http://www.kupujemprodajem.com/alu-hladnjaci-40x10x1-7cm-17718211-oglas.htm?filter_id=2300 tj jedan taj isečen na pola. Da li je dovoljan...? Takav sa rebrima 5cm visine hladi 36W disipacije na mini Babelu, a ovaj bi trebalo da hladi 20W, tako da sam ga procenio na ok. Ali usija se pošteno. Ići će na eloksažu. Ako se i posle toga mnogo greje, ići će u fioku, a umesto njega ima šta da se stavi..



Odpozadi:



04_zps052c59d8.jpg?t=1420934518



Cheap konektori za cheap trick amp - nisam video u celoj investiciji isplativost nekih kvalitetnijih, sviraće ovo...

Pozadi i konektori za napajanje od laptopa, odlučio se za switcher, ipak je ušteda prostora majka svih ušteda. Jedno imao za probne svrhe, a pre 42 dana sam naručio: http://www.ebay.com/itm/111481551511?_trksid=p2059210.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT 2 komada i to nije stiglo pa je u toku proces dopiski sa prodavcem... Neće da pošalje druge dok ne zatvorim case. Ja kažem neću da zatvorim case dok mi ne stignu drugi. I tako u krug, ali ne krivim ni njih, pošto nema tracking broja siguran sam gde je to završilo i kod koga... No nema veze. Ako to ne stigne, ima kod braće Roma na auto pijac or'ginal kume za 10e.



Ovako sklopljena kutija izgleda:



05_zpsda456e8e.jpg?t=1420934520



S'dugmići i potenciometar:



06_zpsbe01dc68.jpg?t=1420934519



Onda se polemilo nešto komponenti na custom designed PCB:



07_zps3dce9d21.jpg?t=1420934517



PCB sam dizajniro sam, em je jednostrana, em koštala 2 sata posla za računarom + 450RSD (Milan PCB, 70um bakar).

(ako nekog interesuje, projekat PCBa je u prilogu).



Merenje, kako da stane sve to na poklopac (hladnjak):



08_zps6690efdc.jpg?t=1420934519



malo sam vrljavo izbušio rupe, al nije to sad tako zdravo ni važno...



First board set up:



09_zps2ecb740f.jpg?t=1420934523



And, nakon podešavanja 10V na drainu donjeg mosfeta, testing:



10_zps323c37bf.jpg?t=1420934525



Sviraaaa :crazyrocker:  ( <-- ovaj smajli mora uvek kada uređaj prosvira iz prve).



Na drugom kanalu takođe set up 10 volts:



11_zpsc8daed59.jpg?t=1420934522



Pa posle i na ugrejanom uređaju.



Into the box and completed:



12_zps207a6d48.jpg?t=1420934521



Liči:



13_zps8b97fb49.jpg?t=1420934520



Test muškosti: - Ajde poteraj CT142 kutije! - Misliš da neću? Nemoj dvaput da se čudiš!



14_zps9293f1ad.jpg?t=1420934527



Hebeni su ti A class watti.. ovo nije 2k2 mod pa je izlazna snaga manja (oko 4W) ali to tera i ovako neefikasne kutije :shok:



Bass u popriličnoj količini, onaj Pass prepoznatljivi...

Detalji tu, svi na mestu :oke:



Jedan close up selfie:



15_zpsa567b2a9.jpg?t=1420934527

(vrljavi fotoaparat ne ume da prikaže svu lepotu belog power dugmeta, koje je ovde zamagljeno i plavo :crying: )



Set - up u nekoj priči:



16_zps0d6f058f.jpg?t=1420934527



Ali ipak telefon nema toliko gaina da potera u celosti ovaj amp, pa će to da sačeka neko CD plejerče.



Sve u svemu, zabava da se jedno popodne struže, šrafi i lemi, a da posle lepo svira :wink2:



BTW, već vidim kako bi ovo leglo sa nekim finim osetljivim Fostexima u nekoj lepoj horni ili tako nešto štogod...









Share this post


Link to post
Share on other sites

Super projekat i kutijica :)

Volim tu kombinaciju alu hladnjaci gore a crno okolo.



Na poslu sam, pa ne mogu da gledam detalje, koje su trandze u pitanju? Da li su iste kao za ZCA? Kako se nabavlja to kod nas?

Share this post


Link to post
Share on other sites

Hvala ljudi :)



Na poslu sam, pa ne mogu da gledam detalje, koje su trandze u pitanju? Da li su iste kao za ZCA? Kako se nabavlja to kod nas?



Nisu isti tranzistori, ovde su daleko nabavljiviji (mada i 2SK1058 iz ZCA ima još iha da se nađe).

Jedino ulazni jfet 2SK170BL je malo oskudan, ali ima ga po ebay-u (recimo ovde su original i povoljni, još ih Izraelac uparuje i stižu vrlo brzo, uz tracking broj).

Koristim priliku da se zahvalim i drugu Zenu za 2 komada :preved:



BTW, vidi se na slikama da je Jfet ukrivo zalemljen... u Eagle-u sam koristio J109 (nisam ni gledao u brzini) a on nije pin kompatibilan sa 2SK, pa sam u zadnjem trenutku to proverio i zalemio ga kako treba... Takođe, podcenio sam dimenzije izlaznog konda i onog 1000uF (video to kada su već stigle pločke), pa sada evo ispravljenih layout fajlova za 2SK i elektrolite kako treba u prilogu.





ACA_eagle_layout.zip

aca_bottom.pdf

aca_schem.pdf

aca_top.pdf

Share this post


Link to post
Share on other sites

Zvuk... prvo sam ga priključio preko 5m kineskog kabla na izlaz za slušalice iz računara... i zabezeknut gledao zašto nema visokih tonova i šta je sa distorzijom basa i pucketanjem... nisam mogao da verujem :(

A onda sam se udario u glavu i bacio taj kabl, prikačio ga preko mog diy konekta na DAC i osmeh je odmah prešao u "oduvetadouveta" mod :shinymj5:

Jedino što je slabo, ali avaj, i na odvrnutom volumeu to svira zadovoljavajuće jako za jedan mali stan. Kažem, uz odgovarajuće efikasne zvuje, ovo je pesma samo tako.

Mislio sam da će zbog svičerskog napajanja da nedostaje basa ili da ide u kliping, ali ništa od toga, naprotiv! Svira perfektno i precizno od prvog do zadnjeg tona. Čak se samo napajanje daleko više greje kada je prikačeno na laptop, nego na ovaj amp.

U odnosu na Babel ima malo užu sliku, ali to pripisujem još neusviranim komponentama... tek treba to da legne.

Share this post


Link to post
Share on other sites

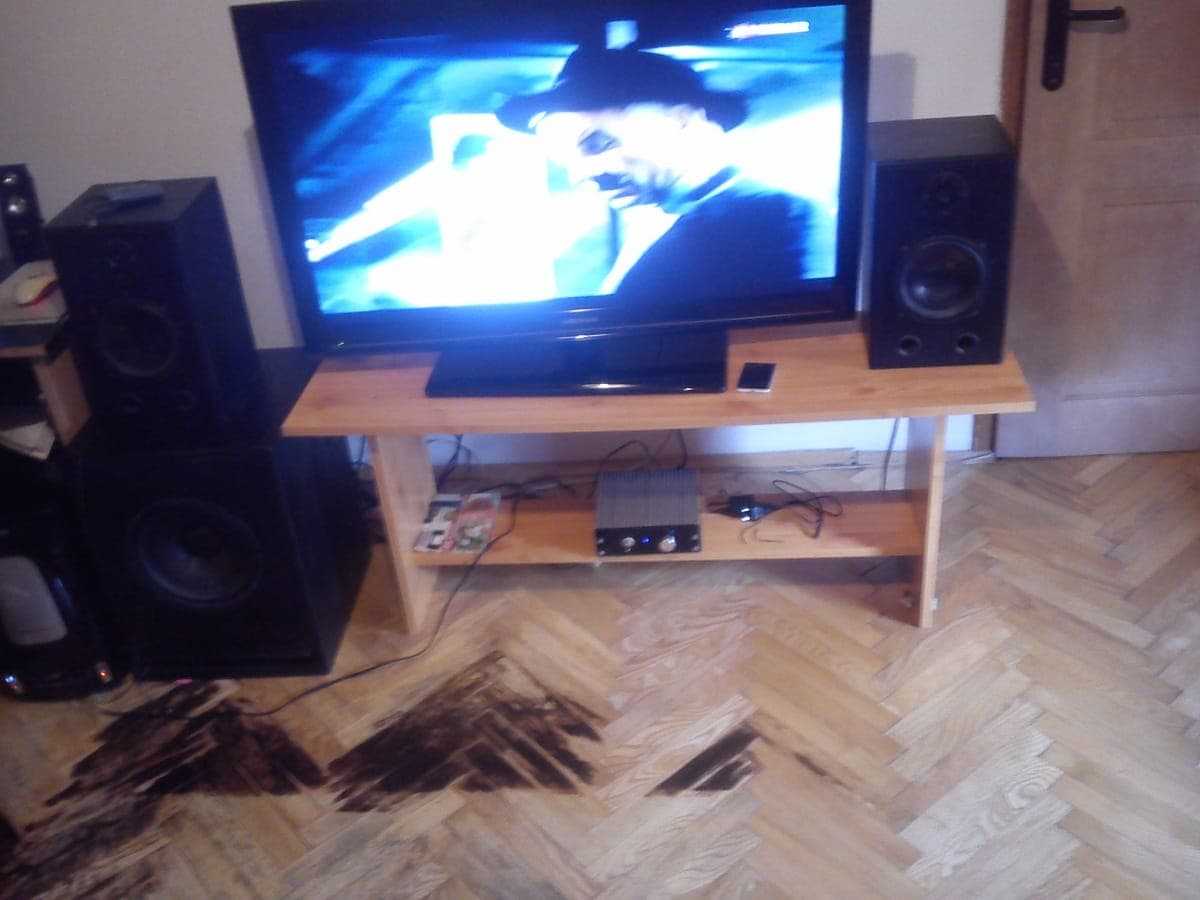

Posvetio mu malo veću minutažu - kod shuraka u sistemu (namesto mesecima neispravnog JVC-a).



Mnogo dobro pojačalo. Sa svojih, kolko 5W, inspiriše :)

post-1572-0-51380800-1437900729_thumb.jp

Share this post


Link to post
Share on other sites

Ahahah, 'de me vide... sledeći amp mat eloksaža, hebo više ovaj plexiglass :D



Btw, to nisam ja, to je moja shauma afro.gif:D

Share this post


Link to post
Share on other sites

E nisam, ali sada sa ovim hladnjacima bih mogao. Na PCBu sam ostavio i placeholder za 2k2 :)

Mada me to nešto ne vuče da uradim, pročitah da tako dobijaš 6W, namesto 5. Hmhh...

Share this post
