Cirklotron sa lateralnim mosfetima pt 2. (Krštenje Bastarda)

[Fukushima]

Jel si probao LR na izlazu iz ampa. Pojacalo osciluje, i to nema veze sa uzemljenjem i polozajem kablova!

[stein]

E pa Borko, biće da ga je Walter pogodio u oko. Skratio sam kablove napajanja cirklotrona na adekvatnu meru, sve još jednom pregledao i uvezao u sistem. Potom sam opet probao sa ovim malim detektorom oscilacija i na desnom kanalu su se na poslednja tri položaja atenuatora (max glasnoća i -2 položaja) na kratko tokom peak-ova blago oglašavale diode. Potom sam konačno poslušao Zena i stavio na izlazne konektore, tj terminale na šasiji, zobel (0.1u + 10R) i ponovo proverio. Ništa nema. Ni na jednom kanalu. BTW, probao i sa Dynaudiom i isto lepo svira bez problema. Sad ostaje da opet stavim prednju ploču i uvežem VU metre sa nadom da neće opet nešto podivljati ali znajući šta je bilo u pitanju, ne bi trebalo jer sa ovim dužinama kablova, pa još sve fiksirano plastičnim vezicama, ne verujem da se već bilo šta može izbaciti iz korektnog položaja za normalan rad. Pojačalo će još malo da svirka a onda nazad na sto da montiram najopasniji deo uređaja, prednju ploču!



Hvala svima na pokušajima da pomognete! (većinu saveta sam razmotrio a neke i isprobao - problem je, kako se ispostavilo, bio krajnje banalne prirode...)

[Leonardo]

Opet jedna od Marfijevih mudrosti -  Ako ti projekat ne uspeva, obrati pažnju na deo za koji si mislio da je nebitan -

[Vix]

Pa nije nebitno, dokaz da duze nije uvek bolje Al dzaba, opet nista dok se ne montira prednja ploca!

[stein]

Dakle, dok još malo ostavljam pojačalo da sviri, rezime nekih trivijalnosti koje mogu ali ne moraju nekome da budu važni prilikom odluke da li ili ne pristupiti gradnji ovog pojačala...



minusi:



- potrebno je imati (kupiti, namotati) trafo sa četiri potpuno nezavisna sekundara, trafo sa dva izvoda može da se koristi samo za jedan kanal...

- potrebna je pozamašna količina filtracije u odnosu na mnoga druga pojačala (biće da je ovih 8 kom od 22mF neki realni minimum)

- potrebni su ili poveći hladnjaci ili forsirano hlađenje zbog rada u A klasi

- pojačalo može da pokaže preosetljivost na neuredno ožičavanje što dodatno produžava vreme izrade - dakle, mora mu se pristupiti sistematično i pedantno

- OPA1632 nije najjeftiniji čip, poslednja informacija iz Elemente je cena od nekih 6€ po komadu i vreme čekanja nekih 2 do 4 nedelje.

- 2SK1058 nije toliko skup tranzistor (otprilike isto košta kao OPA1632) ali ga takođe treba naručiti i čekati



plusevi:



- opseg rada u A klasi se lako može izračunati i namestiti po sopstvenim željama i okolnostima, od nekih 0.5-0.6A (neki realni minimum) do iza 2A gde sam ja stao a može i više...

- kad pojačalo izađe iz A klase, neprimetno prelazi da radi u AB klasi - i to čini veoma dobro

- sklapanje/podešavanje i puštanje u rad, uz malo promišljenog raspoređivanja kablaže je izuzetno lako

- veoma sigurna konstrukcija: jednom prilikom sam kompletno ostao bez napajanja na jednoj grani jednog kanala - pojačalo radi ali ne greje se, nastavlja da svira, zvučnik nije bio ugrožen, ni jedan poluprovodnik nije stradao (većina pojačala ne bi tek tako oprostila izostanak jedne grane napajanja!)

- Iako nije jeftino za gradnju i nije projekat za početnike (nešto iskustva je svakako potrebno!) nagrada je velika i vredna truda. Svira odlično, za sada imam utisak da je ovo najbolje pojačalo koje sam napravio, razlika između SS verzije i hibrida je mala ali je i usporedba neprimerena jer je opseg rada u A klasi sasvim drugačiji u korist SS verzije a i cenovno je SS verzija u prednosti.

- na putu signala se nalazi samo po jedan sprežni kondenzator, između OPA1632 i cirklotrona. (Verujem da eksperimentisanje raznim tipovima ne bi značajno promenilo zvučni karakter ali uvek može da se proba...)



A sada, idem da ga zagasim, i montiramo prednju ploču

[Vix]

U medjuvremenu...





Mala sala...

[guja011]

ma ima da se bocne šrafcigerom u onaj palac, garant!

[stein]

Ma ko još danas koristi šrafciger kad ima čekić?

Elem, čačkao i načačkao VU metar, nije na žalost kalibrisan pa će ovo da bude na onako, za oko i dušu a svakako niko ne sedi ispred pojačala da gleda gde mu je kazaljka i da li je 0.06 ili 0.6 W pri nekom tonu... Možda jednog dana i nakalibrišemo. Za razliku od onog iz kasetofona (u Bastardu) gde sam stavio otpornike od 15k, ovi su manje osetljivi pa sam dosta vremena proveo menjajući veće za manje sve dok nisam završio u reonu od cca 600 oma da bi kod najglasnijih snimaka pri maksimalnoj glasnoći kazaljka dolazila do nominalnih 60W i tek u peak-ovima na kratko prešla tu granicu. Mislim da šemu nema smisla posebno crtkati, treba dve diode, tri otpornika i u ovom slučaju kondenzator (po VU metru). I sa tim sam se morao igrati jer je sve ispod 10uF bilo premalo, kazaljka je baš ludovala. Sad navrćemo prednju ploču... Još nema problema...

[stein]

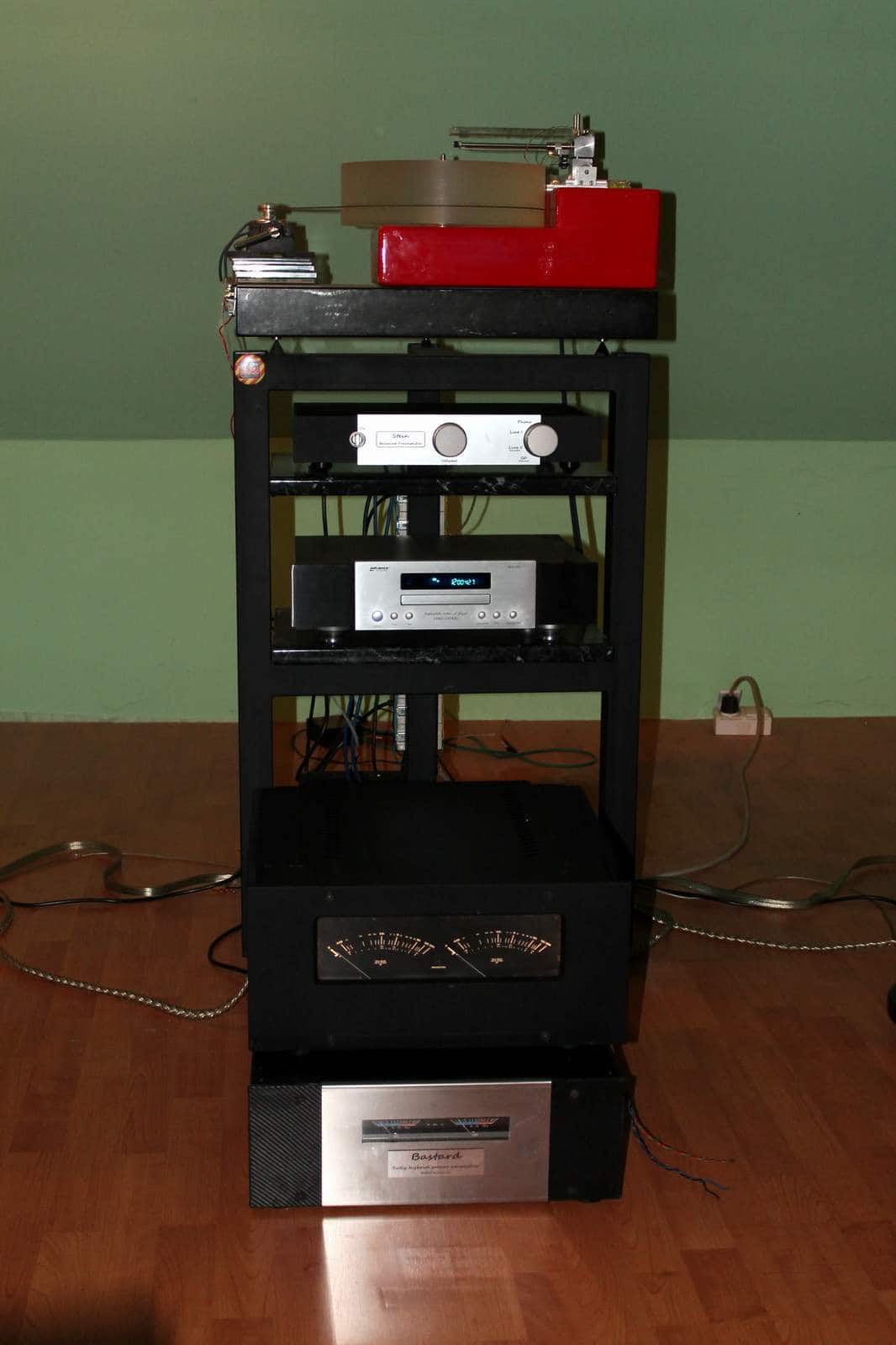

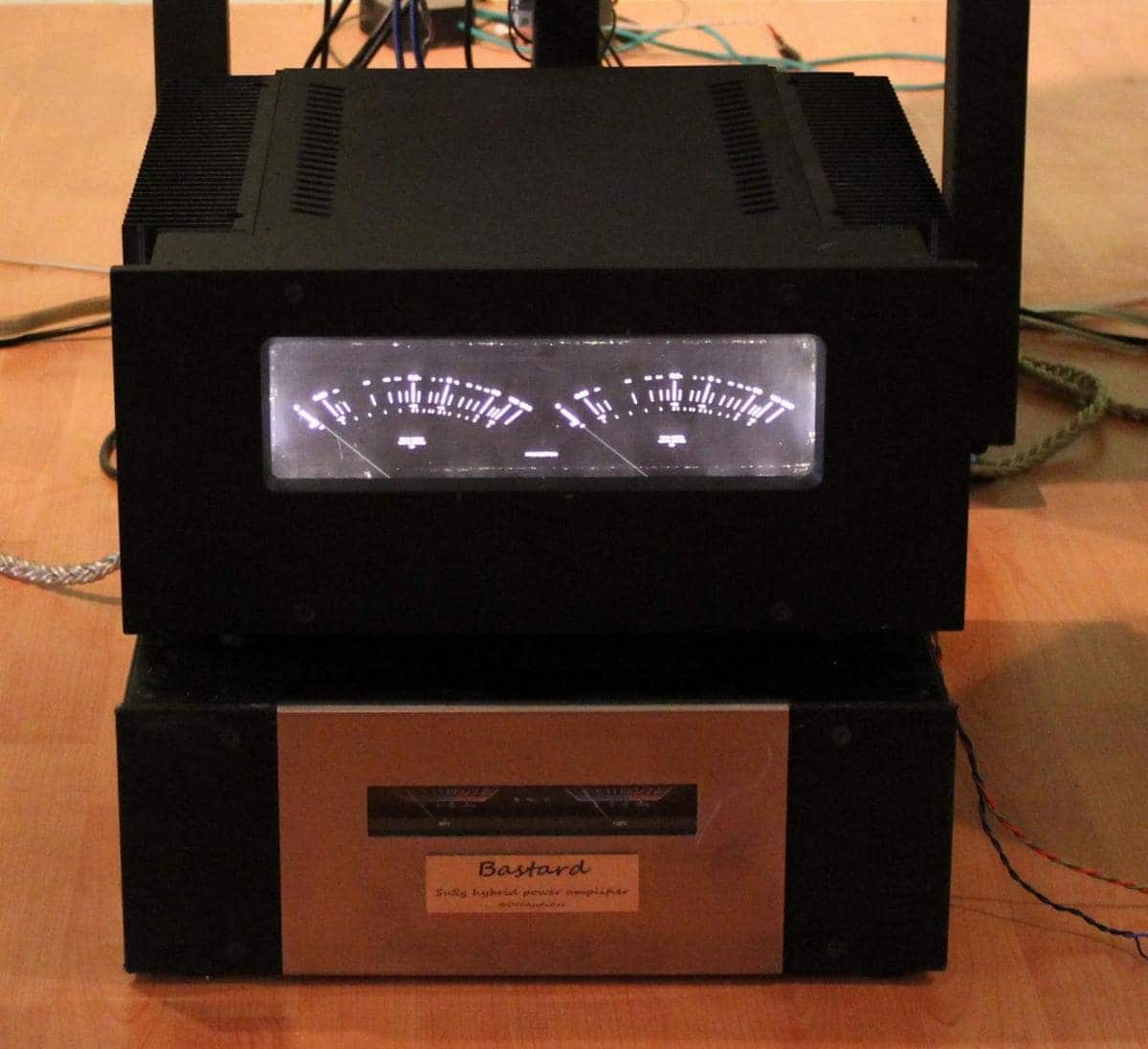

I još dve sličice za kraj...





Sledi intenzivno slušanje, picanjenje detalja... Za sad mogu da kažem da je najbolji opis "autoritativno"... Neke stvari zvuče u najmanju ruku "bistrije" od Bastarda, ne toliko kao da je skinuta neka platnena koprena sa zvučnika ali nekako izoštrenije i jasnije. Naravno sa sve adekvatnom podrškom Eminencea... Jest open baffle ali 4x15" je 4x15"...

[Vix]

[stein]

Jedino što mi se ne sviđa je to što su šaraf koji drži veliki trafo na mestu i polopac (metalni) prilično topli, zanimljivo, sekundar, spolja, na dodir ne toliko. Diode u ispravljaču su mlake, hladnjak topao, ne vreo. Dakle, da je trafo veći i jači, verujem da bi se bias mogao još podizati poprilično. Ono što ću sledeće da odradim je podizanje biasa na Bastardu sa 800mA na koliko god ustanovim da se može, a zavisiće od dobrano slabašnijih hladnjaka... Stoji da su tamo vntilatori i da uvek mogu malo da povećam brzinu jer sad stvarno samo pirkaju... Ne znam, videćemo...Stavim ga na sto pa probamo.

[zerowaf]

Sve izgleda odlično!U pravu si - stvarno je šteta ne probati navinuti Bastarda i dati mu priliku u usporedbi sa Stein Audio Voodoo Cyrcle-om

[dranix]

Ne moras odmah Stene.

Ide zima, ali probaj.

Mozda to na uvce i nece biti neka tolika razlika ali nemas ni komsije pa te bas briga.

Ja nisam dzabe rekao da je steta ne podignuti malo napon i ne ici na 4 para.

Kao i sve drugo sto sam napisao o ispravljacima za C i za naponski deo.

Odlicno je i tako jer je koncept dobar mada star ne pitaj.

Ja sve nesto kontam da je srce svega bas 1632 koji tako dobro zvuci i jer to nije "obican" OP a jos je i jevtin.

Kad bi nacrtali diskretno deo seme koja postoji i OP ali diskretno stvar bi bila jasnija.

[stein]

OPA1632 imam u preampu ispred Bastarda, mislim da on ne svira ništa posebno nego je veoma neutralan. Ošt, brz, precizan, bla bla bla... Jehemti, sad vidim koliko je sati! I šta reče Sipi? Involvirajuće, ha? E pa moram na spavanje, u šest mi zvoni sat, biću veoma oran za posao, biće... Naslušao sam se muzike ko što davno nisam... Utisci, kad se slegnu, legnu... Ukratko, veoma pozitivno mišljenje...

[stein]

Kao što se da naslutiti, zatvaranje kutije pojačala je prošlo bez incidenata.

Pojačalcu, cenim, treba dobrih desetak minuta ili duplo da dođe na neku radnu temperaturu i posle toga može da se sluša. Za razliku od bastarda koji je hibrid, ovde nema grejanja cevi ni sklopa za kašnjenje pa odmah kreče u pogon. Kod uključivanja i gašenja, nema prelaznih pojačala tipičnih za mnoga SS pojačala, dakle, nema pucanja, jedino što pojačalo nakon gašenja svira još sekundu ali se nakon toga utiša i ućuti. Dakle, nije neophodan antiklik.

Spomenuo sam da je u fazi testiranja jedan kanal ostao bez napajanja jedne grane, i nastavio da svira kao da se ništa nije desilo, jedino što je hladnjak na tom kanalu bio mrtav 'ladan. Dakle, veoma imuno na razne kuršlus situacije, bezbedno po zvučnike... Usporedbe radi, jedan Quad 405 gde nema ugađanja i sasvim dobar projekat za početnika (zalemi-uključi i radi) neće oprostiti takvu grešku, ostane li bez jedne polovine napajanja, ode mas' u propas'... Ima da cvrcne, zadimi a a sa sobom povede i sve bližnje, naravno pre nego što izbije osigurač...

Ja sam uradio amp sa balansiranim ulazima dok je Sipi izvornu verziju gradio nebalansirano. Razlika je što kod mene ima po jedna ekstra buffer vertikala sa jfetovima a Sipijeva izvedba je negativnu ulaznu stranu OPA1632 imala sa tim krajem na masi. Šema je na prvoj strani teme. I jedna i druga. Verujem da je 2SK1058 identičan tranzistor onom 2SK135 samo se kućište razlikuje pa se može reći da sam sagradio isto pojačalo sa malim razlikama u konkretnoj izvedbi.

U razgovoru sa Sipijem, a mislim da sam to i ovde spomenuo, može se ovo pojačalo graditi i sa svega jednim parom izlaznih mosfeta, trebalo bi da bude i onda ok, ovako se samo povećava sposobnost pojačala da se nosi sa niskim impedansama potrošača a dodavanje trećeg para povećava sposobnost da se gone niskoimpedantni potrošači i na velikim snagama, onda treba povećati ispravljač, dakako... Ožičenje je kompletno odrađeno sa Novkabelovim licnastim provodnikom od 1.5mm2 i ne vidim nikakav problem sa tim, lako je raditi a nema gubitaka ako se kablaža ne produžava nerazumno što i ne savetujem jer može da dođe do neželjenih situacija, što se i meni desilo u procesu gradnje. Sve ostalo je išlo kao podmazano. Nastavim kad se vratim s posla...

[hifish]

Cestitam!

Mocna i lepa "mrcina"!



[stein]

Cestitam!

Mocna i lepa "mrcina"!





Hvala



Nije baš ni lagana, provereno, nanosao sam je se tamo - 'vamo tokom pravljenja... Cenim nekih dvadesetak kilograma... Mnogo lakše nije moglo, jedino da sam namesto 1.5mm čeličnog lima stavio 2 ili 3mm alu lim za dno i poklopac...

[hifish]

Neka ga bas tako!

Svako pravo pojacalo, kao i svaka prava zena, treba da ima "mesa"...



A vumetri... Uhhhhhh...

Moja stara slabost....

[Walter]

Čestitke za jako lepo urađen uređaj. A to da ćeš se smiriti kad završiš ovaj projekat, ne verujem ni malo

[stein]

Neka ga bas tako!

Svako pravo pojacalo, kao i svaka prava zena, treba da ima "mesa"...



A vumetri... Uhhhhhh...

Moja stara slabost....



Ja sam do ovih došao u menjaži, dva 6.5" Peerless drajvera koje nikako nisam mogao da prodam ni za 50€ dao sam za mali Hitachi HMA - G2 odakle je naravno cojger set izvađen. Pojačalo je navodno ispravno ali je sa nekim STK kolima i ne znam šta ću s njim...





Trenutačno na KP nema ništa što ima neke ovakve instrumente a da je cena povoljna...

[stein]

Čestitke za jako lepo urađen uređaj. A to da ćeš se smiriti kad završiš ovaj projekat, ne verujem ni malo



Nisam ja rešio da se "ugasim" nego samo da "prebacim loptu" u svoj deo terena, čeka me izrada završnih detalja za gramofon, veoma izvesno kvalitetnije napajanje za preamp (trenutačno ceo sklop napaja klasika sa 78/7915) i naravno, neka sasvim druga koncepcija police za opremu. Ova polica je rađena sa idejom da mi se tamo nalazi onaj kockasti Quad klon... Njega odavno nema pa... Čeka me estetska dorada subwoofera... Čak mi palo na pamet da doteram prednju ploču na Bastardu, to pojačalo ipak zavređuje nešto elegantnije... Imam ja šta da čačkam i prčkam do penzije.... (a do tamo ima još jako mnogo) Pošto je danas onaj crni dan za sujeverne onda ću danas samo lopaticu i metlicu i možda usisivač. Ništa što se radi lemilicom!

[guja011]

operi auto.

mada i tu mož da zapneš za crevo i da se opružiš
