Bato MM-Amp (LM-most by macolakg)

[ZZZ]

3 hours ago, apexaudio said:

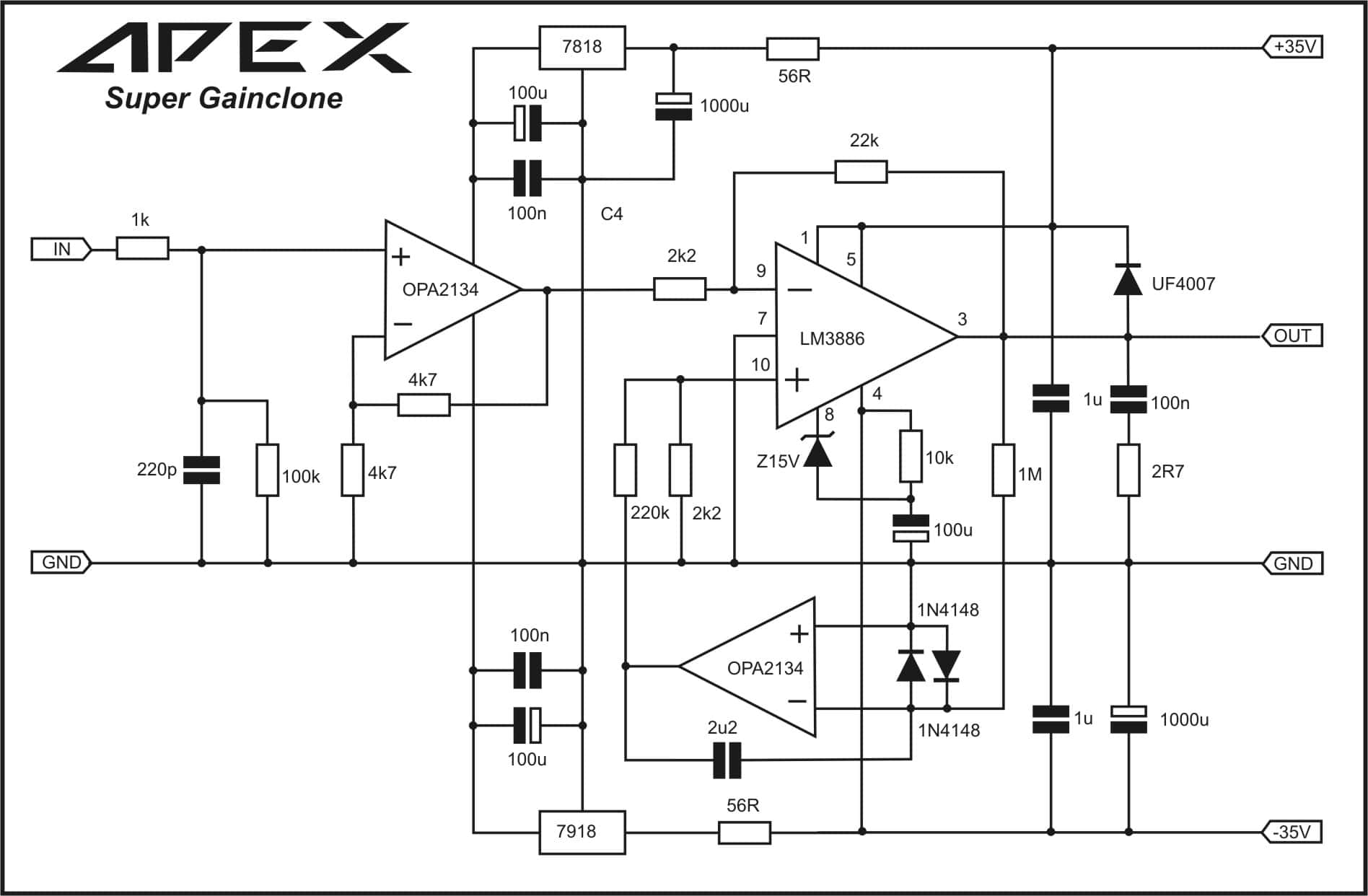

Clan diyaudio.com foruma uradio je pcb za SuperGC, mozda nekom bude interesantno.

prvi op u non-inverting modu drugi u inverting modu imas phase shift za 180 deg. Ali verovatno je to još i bolje nego da je phase in = phase out...:)



[apexaudio]

13 hours ago, Zen Mod said:

35V mi je malo puno za 7818

35V je maksimalni dozvoljeni napon za 7815/7915 ali i za LM3886 se ne preporucuje vise od +/-30V... mogu da se dodaju otpornici na red sa 7818/7918 tako da se dobije 5V pad napona.

[apexaudio]

13 hours ago, ZZZ said:

prvi op u non-inverting modu drugi u inverting modu imas phase shift za 180 deg. Ali verovatno je to još i bolje nego da je phase in = phase out...:)



Okretanje faza nije problem samo se na zvucniku okrene plus i minus, to je ipak jednostavnije nego vezati OP u inverting mod pa dodavati jos jedan bafer ispred.

[ZZZ]

Nije samo to... OP amp na ulazu radi u rezimu non-inverting ampa i ima pojacanje 2x, (1+(4.7K/4.7K)) a LM koji sledi ima vec ionako i vise nego dovoljno pojacanje i osetljivost ulaza. Sa dodatnim 2x pojacavackim sklopom ispred pot na preampu koji isto ima odredjeno pojacanje bice stalno na minimumu. Potrebno je uraditi suprotno - postaviti na ujaz sklop koji smanjuje ulazni napon a ne koji ga duplo ili višestruko povecava. Na primer step down transformator.  Trafo povezati u rezim invertujuce faze tako da LM sklop dobija -180deg onda nema potrebe okretati polove zvucnika.

Pošto su 99.999% skretnica u zvučnicima single ended, pasivni elementi povezani na "vrući kraj" a ne na masu...

[Zen Mod]

sa gledista vaznosti ocuvanja energije signala ,ne treba ga ni pojacavati ni smanjivati bez potrebe

[ZZZ]

Pa upravo zdog toga i kazem. Dolaziće bespotrebno do smanjivanja signala i to na najgori mogući način - potenciometrom. Posto u vecini slucajeva u sistemu postoji i preamp. A cak i da nema preampa savremeni ali neki stariji digitalni izvori imaju velike nivoe izlaznog signala. Prevelike cak i da idu samo na pasivni pot, koji je u tom slučaju u sredini izmedju 2 kabla... Recimo da si u pravu ali to vise vazi za izvor kako neki driver. Ovde je u pitanju "receiver" onaj koji prima signal.

Kvalitetan medjustepeni trafo upravo je idealan za tu namenu.

- step down nema transformaciju capacitivnosti (ima ali je manja od 1x),

- vrši smanjivanje naponske komponente signala,

- smanjuje otpornost na izlazu sa kvadratom prenosa, (ovde to nije velika vrednost ali ipak smanjuje),

- Galvanski odvaja uredjaje i sprečava medjusobne uticaje i oscilacije.

- vrši obrtanje faze signala po potrebi.

- ako trafo ima C.T. primar onda se moze koristiti i za balansirani signal (moze i SE trafo ali u nekom polu-bal modu...)

(Ja sam za LM1875 koristio aktivni JFET stepen sa "step down" odnosom sqrt(2) : 1, obrnute faze, LM u invertujućem modu. Osetno je bolje zvucalo sa istim napajanjem i izvorom nego sam LM.)



[ZZZ]

Na shemi nedostaje i C u negativnoj grani posle otpora od 56oma a ispred regulatora 7918. Taj C postoji u + grani napajanja.

[kan042]

9 minutes ago, ZZZ said:

Na shemi nedostaje i C u negativnoj grani posle otpora od 56oma a ispred regulatora 7918. Taj C postoji u + grani napajanja.

Postoji ali je nakon docrtavanja otpora 56R, u negativnoj grani ostao ispred njega.

Možeš li postaviti shemu kako si radio LM1875?

[ZZZ]

Ima ovde na forumu ali ne mogu da se setim koja je tema? Odavno bilo...

[kan042]

Našao, tema: Joe Rasmussen "Trans-Amp"

Hvala

[vladd]

22 hours ago, ZZZ said:

drugi u inverting modu

Drugi je integrator, za DC servo.

Ne znam sta da kazem o semi a i nema veze sa BatoMM pojacavacem koji za razliku od gainclonova radi u mostu. I to mu je jedna od bitnih osobina. Od tri najinteresantnije, most, dc servo i kompenzacija zvucnickih kablova..

Ne bih uguravao max dozvoljeni napon ni u jednu komponentu, ni preko otpornika..pad napona je tek pri povlacenju struje, ripl napajanja moze biti nezgodan.

Pride takve veze regulatora vole da se zalecuju, i cipce dobije jednostruko napajanje. Bar neka latchup dioda da se nadje na semi...

Kontam, ako radimo, radimo da valja, po ps-u, bar ono sto ne kosta xxx evara..

[Vix]

Ja u nedelju bio na Karaburmi i cuo BatoMM pojacalo na Open Bafflu. Nismo ga uporedjivali sa drugim pojacalima, ali...lepo svira. Neutralno, rekao bih. Ni toplo ni hladno, ni slatko ni slano...

[Beli]

@Vix Koji OB, može li malo detaljnije?

[skrstic]

DJ Nik?

[Vix]

DJ Nik?



Da.



Sent from my HTC One A9 using Tapatalk





[Vix]

12 minutes ago, Beli said:

@Vix Koji OB, može li malo detaljnije?

Ovaj:

http://gr-research.com/v-2.aspx

[Beli]

A, to je znači Đoletov OB bio na testu.

BatoMM je onda bio upotrebljen samo za koaksijalce, pošto basovi imaju svoje pojačalo. Mene je zanmalo kako bi se BatoMM ponašlo sa,  na primer, parom Allpha15 u OB.

[ZZZ]

20 hours ago, vladd said:

Drugi je integrator, za DC servo.

Ne znam sta da kazem o semi a i nema veze sa BatoMM pojacavacem koji za razliku od gainclonova radi u mostu. I to mu je jedna od bitnih osobina. Od tri najinteresantnije, most, dc servo i kompenzacija zvucnickih kablova..

Ne bih uguravao max dozvoljeni napon ni u jednu komponentu, ni preko otpornika..pad napona je tek pri povlacenju struje, ripl napajanja moze biti nezgodan.

Pride takve veze regulatora vole da se zalecuju, i cipce dobije jednostruko napajanje. Bar neka latchup dioda da se nadje na semi...

Kontam, ako radimo, radimo da valja, po ps-u, bar ono sto ne kosta xxx evara..

Drugi OP je sam LM chip snage vezan u invertig mode kao OP amp. Nisam mislio na servo sklop...

[ZZZ]

Pa jel neko uopšte poslušao bato mm amp sa standardnim pasivnm zvučnicima?

[vladd]

Misunderstanding, obicno kada se kaze "drugi", misli se na br2 u kucistu..a cinjenica je da ima dve bube i tri opampa.

Mislim da je nepotreban doticni prvi, jos mu se daje swing od +- 18V, minus nesto malo, sto je ludo za ulaz LM-a i nepotrebno, bolje da je uradjen neki upeglani diferencijalni par za te neke potrebe vrludanja faze.



[Beli_Ninja]

1 hour ago, ZZZ said:

Pa jel neko uopšte poslušao bato mm amp sa standardnim pasivnm zvučnicima?

Slusao ja na mojim Sony SS2070 i nema zamerki, i nisam bio sam. Bilo je par slusalaca sa veeelikim slusalackim iskustvom i znanjem elektronike.

[ZZZ]

Tako reci... Eto, znači amp je dobar, sve sazvakano i pripremljeno, ima elemenata da se nadju u prodavnicama. Nema sta puno tu da se filozofira.
