ZZZ Napisano April 11, 2017 Share #243 Napisano April 11, 2017 4 hours ago, vladd said: Misunderstanding, obicno kada se kaze "drugi", misli se na br2 u kucistu..a cinjenica je da ima dve bube i tri opampa. Mislim da je nepotreban doticni prvi, jos mu se daje swing od +- 18V, minus nesto malo, sto je ludo za ulaz LM-a i nepotrebno, bolje da je uradjen neki upeglani diferencijalni par za te neke potrebe vrludanja faze. evo ovde ima nekih razmisljanja na temu OP ampova u kolu ispred chip pojačavača. Napravljeni probni primerci i izvrsena merenja. Gainclone composite.pdf Link to comment Podeli na ovim sajtovima More sharing options...
apexaudio Napisano April 12, 2017 Share #244 Napisano April 12, 2017 On 4/10/2017 at 2:40 PM, ZZZ said: Nije samo to... OP amp na ulazu radi u rezimu non-inverting ampa i ima pojacanje 2x, (1+(4.7K/4.7K)) a LM koji sledi ima vec ionako i vise nego dovoljno pojacanje i osetljivost ulaza. Sa dodatnim 2x pojacavackim sklopom ispred pot na preampu koji isto ima odredjeno pojacanje bice stalno na minimumu. Potrebno je uraditi suprotno - postaviti na ujaz sklop koji smanjuje ulazni napon a ne koji ga duplo ili višestruko povecava. Na primer step down transformator. Trafo povezati u rezim invertujuce faze tako da LM sklop dobija -180deg onda nema potrebe okretati polove zvucnika. Pošto su 99.999% skretnica u zvučnicima single ended, pasivni elementi povezani na "vrući kraj" a ne na masu... LM3886 radi sa pojacanjem 11x uz dodatnih 2x na ulaznom baferu to je ukupno 22x sto je standardno pojacanje za +/-35V. Preamp nije potreban, a evo u kom smeru ja razmisljam kad vec koristimo OP amp na ulazu i nije nam potreban preamp moze da se doda balansirani ulaz i aktivna kontrola jacine. Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano April 12, 2017 Share #245 Napisano April 12, 2017 On 4/11/2017 at 8:17 PM, ZZZ said: evo ovde ima nekih razmisljanja na temu OP ampova u kolu ispred chip pojačavača. Napravljeni probni primerci i izvrsena merenja. Gainclone composite.pdf Da, dobar je Scot Wurcer, a i treba pazljivo procitati detalje, narocito za varijante busterovanih gainclonova. Prebrzi ulazni cip, mogucnost oscilovanja pri gnezdastim povratnim spregama. Koliko ce LM sustici A ni LM ni TDA ne obozavaju da rade sa minimumom gaina. To nisam nesto analizirao, samo konstatovao, video sam da im se smanjuje frekventni opseg(dosta visoko, ali mi je to trebalo), pa sam im udovoljio sa par db preko minimuma. I most je most.. Link to comment Podeli na ovim sajtovima More sharing options...

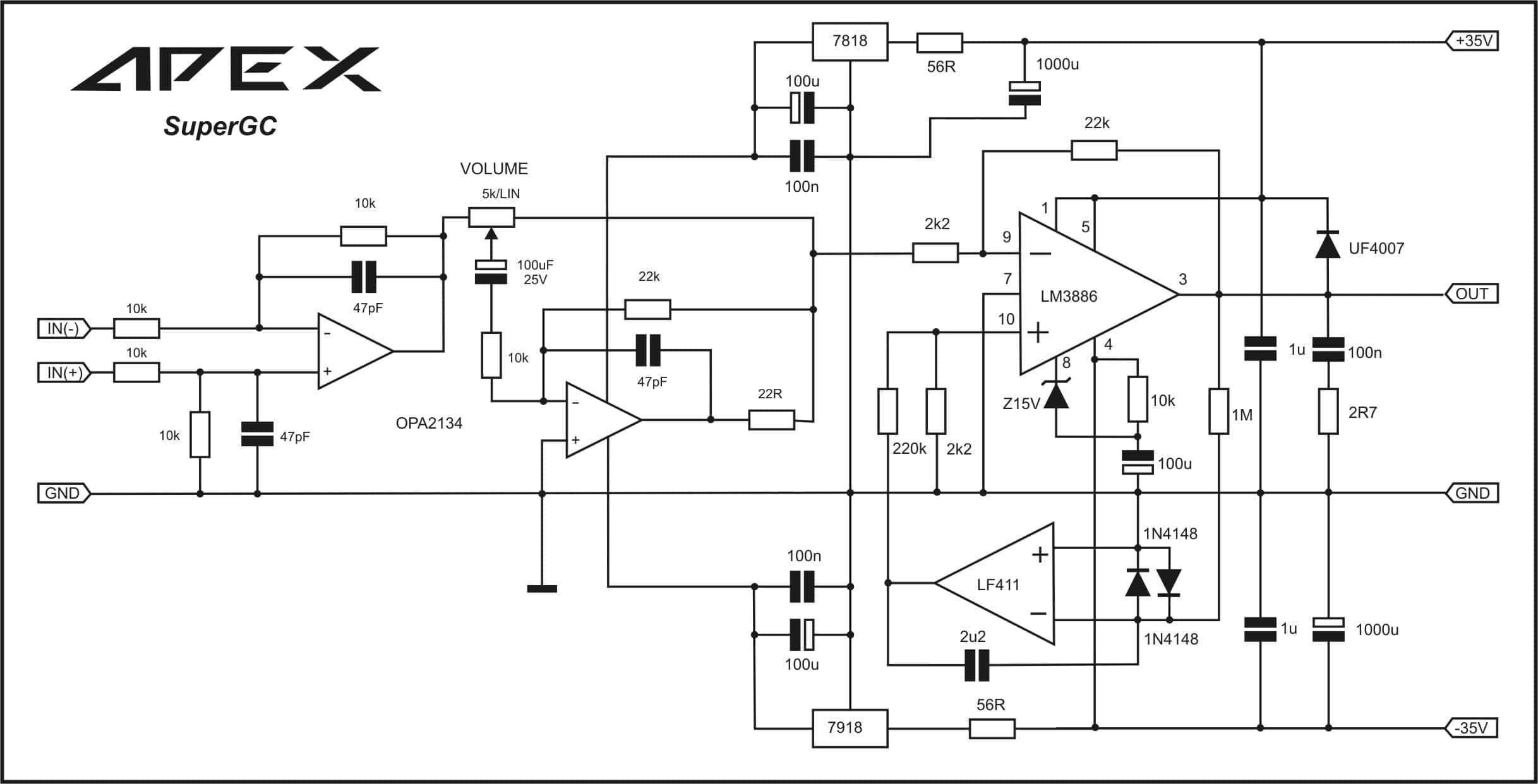

ZZZ Napisano April 12, 2017 Share #246 Napisano April 12, 2017 Pa jeste, pise lepo upodacima za LM... Minimum preporučljivog gaina koji se ostvaruje povratnom spregom. U tom smislu to bi trebalo poštovati a ulazni stepen prebaciti u buffer rezim. Kad je vec tako postavljeno. Inače kod superGC to nije compozitna veza kao sto je to kod Bato ampa i kod ovih Scotovih primera, gde je pojacavacki OP u krugu povratne sprege sa ulaznim OP ampom. Kod superGCa to su 2 nezavisne povratne sprege jedna ispred druge... Princip compositne veze se lepo vidi na prvoj strani PDFa na ilustraciji u naslovu... Link to comment Podeli na ovim sajtovima More sharing options...

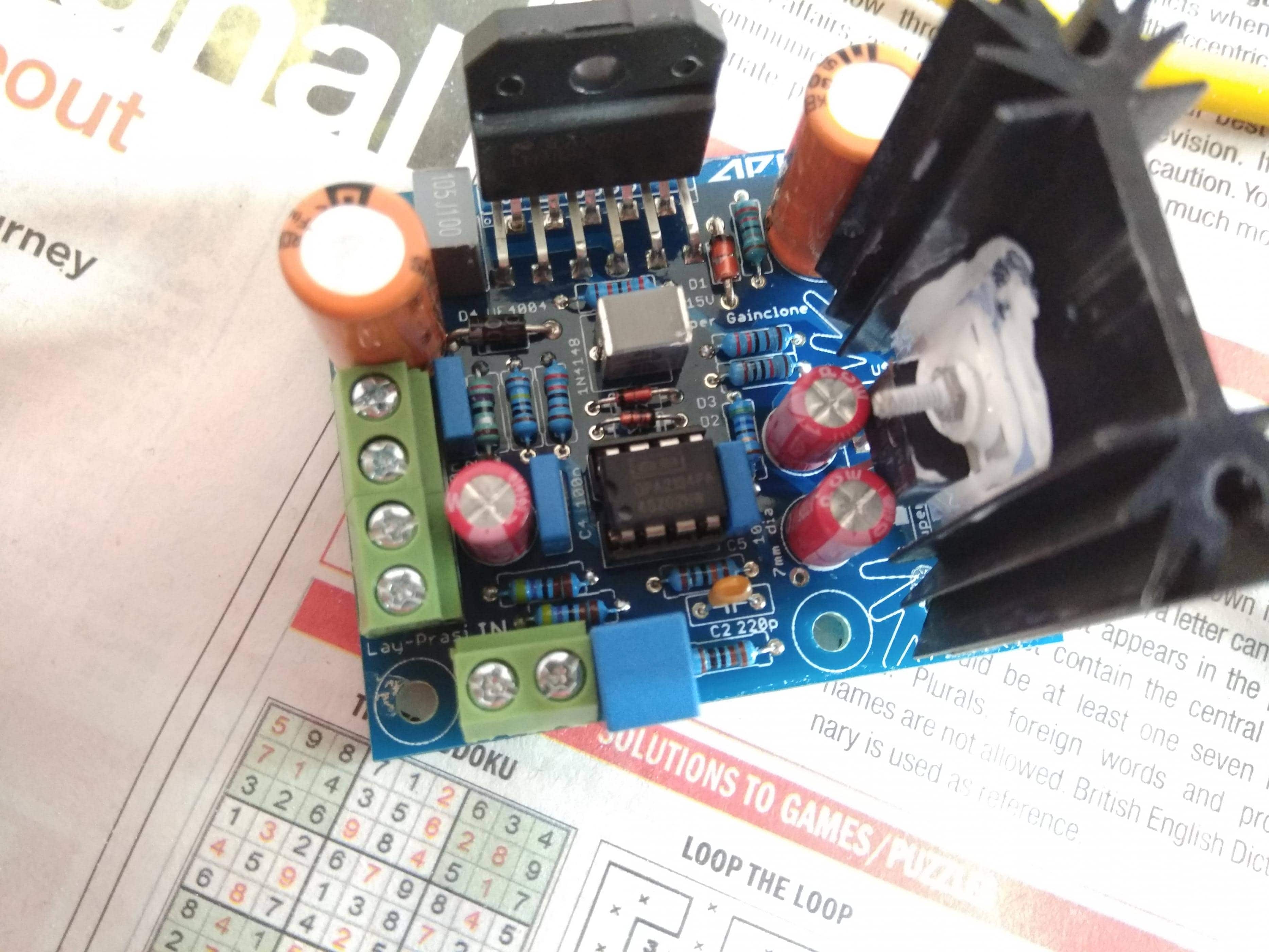

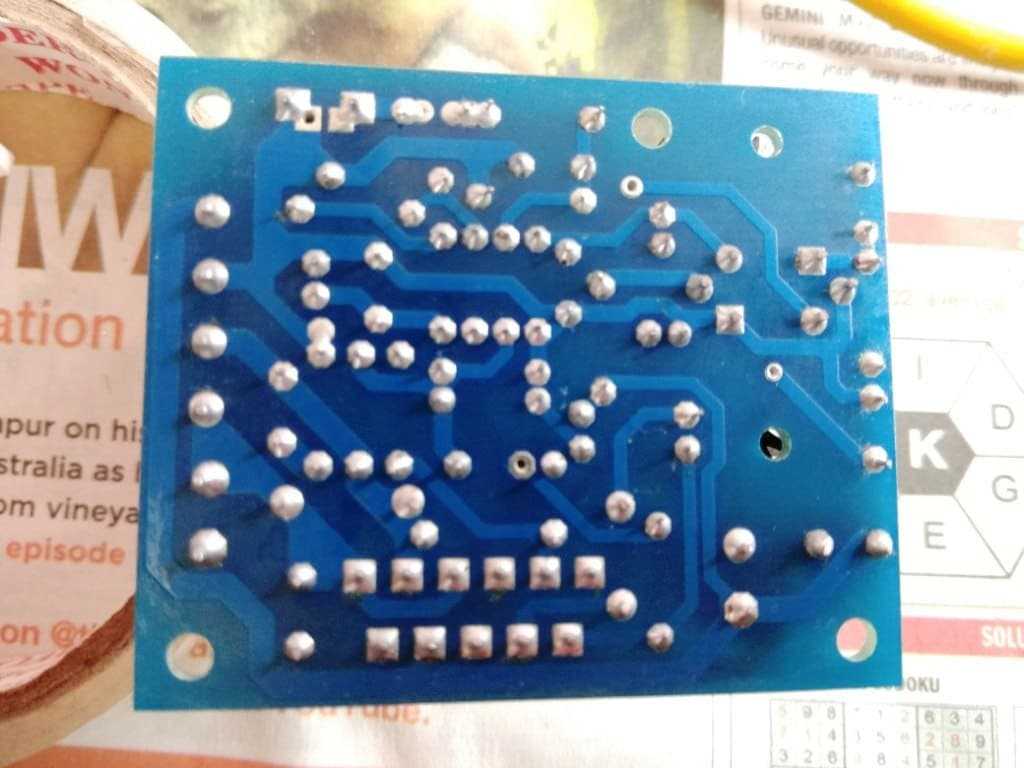

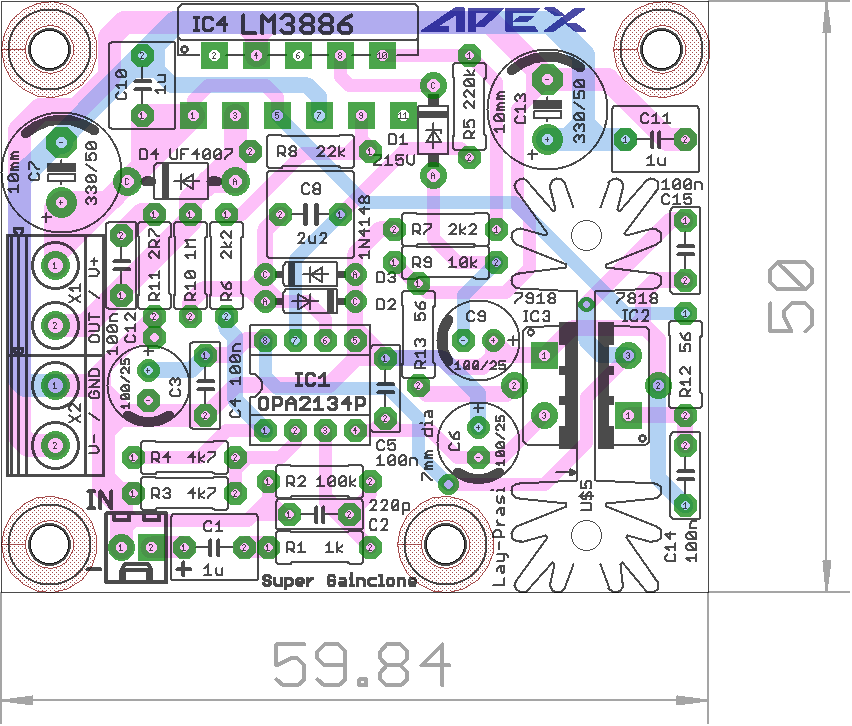

apexaudio Napisano April 19, 2017 Share #247 Napisano April 19, 2017 Dvoslojna plocica za SuperGC Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano April 20, 2017 Share #248 Napisano April 20, 2017 Masa nije sjajna, i ne stavljaju se otpornici par oma koji kuvaju(zobel) pored 1 megaoma, malo brinuti o koncentraciji toplote. Link to comment Podeli na ovim sajtovima More sharing options...
HomeMadeAudioProject Napisano Maj 30, 2017 Autor Share #249 Napisano Maj 30, 2017 Volio bi da se tema ne širi mnogo dalje od onog u nazivu,ne smeta ni malo porediti nešto sa Bato MM ali nema smisla ni šareniti temu. Dugo je tema bila zagašena a onda za relativno kratko vreme dođe do 25 strana iz kojih se dade svašta nešto dobro naučiti o mnogim zvučnicima i pojacalima osim ovog iz teme,valjda zato što je na samom početku sve što je o tehničkoj strani potrebno reći-već navedeno u citatima Macole. Ostalo je da ga zainteresovani čuju pa se odluče da ili ne ga praviti za sebe. Osnovni motiv za osmišljavanje ovog koncepta autoru je bila neka od polemika uticaja zvučničkog kabla a rješenje je našao u mjernoj tehnici. Pored toga uradio ga je u mostu što je donijelo određeni niz prednosti, pa postavio otpornike pred sam izlaz svakog od mosta ali onda i povratnu spregu iza njih,čime su oni postali "amortizer" za sve reaktivno što se dešava iza. Zato ovo pojačalo radi stabilno sa 8uF kao opterećenjem izlaza bez aktivnog opterećenja u kolu (ako zanemarimo te gore navedene otpornike,koji na kraju krajeva i nisu na izlazu pojačala već ispred njega). Neko se zapitao da li je neko probao ovo pojačalo na nekim "normalnim" kutijama(pri tom misleći na ne pretjerano "teške" i reaktivne). Odgovor je da,naravno da jeste. Mnogima se dopalo,nekima i nije (bar su to njihove riječi,oni znaju šta misle i koliko im se dopada) mada baš ovih 8uF kao opterećenje bili su poriv nekolicini sa "teškim" zvučnicima da ga naprave i čuju šta Bato MM može. Kome nije mrsko neka zaviri na diyaudio.hr (ili diyaudio.com.hr,nisam siguran koji od ta dva tačno),dosta je ljudi probalo i pisalo neka svoja iskustva. . Neko je pitao da li se može koristiti ovakva povratna sprega i kod drugih pojačala-može,korišćena je kod više pojačala ab klase koja nisu u mostu. Smisao je isti ali se odrađuje malo drugačije, ako nekog baš mnogo interesuje mogu "prekopati" po forumu pa naći okvirnu šemu kako to odraditi. . Bilo je i riječi oko kupljenja smetnji ovih kablova koji vode povratnu spregu sa zvučničkog terminala natrag u pojačalo: prvo,ti kablovi se upredaju pa im se tako značajno povećava "imunost", a drugo ta se povratna sprega nalazi u kolu jako jako niske impedanse (pogledati šemu). "edit" je bio zbog ovog zadnjeg pasusa,čitao sam temu u par dana na pauzi sa posla pa se polako prisjećam... pakonja je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
vladd Napisano Jun 1, 2017 Share #250 Napisano Jun 1, 2017 To sto se kablovi upredaju je samo manje zlo, ali prisutno. RFI ima jednu gadnu osobino da pravi interferenciju izmadju raznih izvora smetnji, koja se poprilicno random pojavljuje kao energetski pik, i to sa proizvoljno niskom frekvencijom. Relativno proizvoljnom, ali zalazi i u slusne opsege. Upredanje kalblova racuna na formiranje polja u fazno pomerenog u drugom kablu, tako da dolazi do znacajnog potiranja "crosstalka" kroz signal. Sto se i desava u velikoj meri ali samo ako je smetnja relativno homogena i usamljena. Ako se pojavi vise izvora razlicitih smetnji, problem je znacajan kompleksan i neresiv uvrtanjem kablova.. Finalno sildovanje kontrolnih vodova je neophodno, i izbegavanje snaznih i bliskih izvora smetnji. Ovo napominjem zato sto ljudi masovno misle da su sve probleme resili uvrtanjem kablova, pa da ne bi bilo razocaranja.. Na zalost cistunaca ili tehnolosku srecu, okruzeni smo rf zagadjenjem kao nikada u istoriji..sa tendencijom pogorsanja.. HomeMadeAudioProject je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...

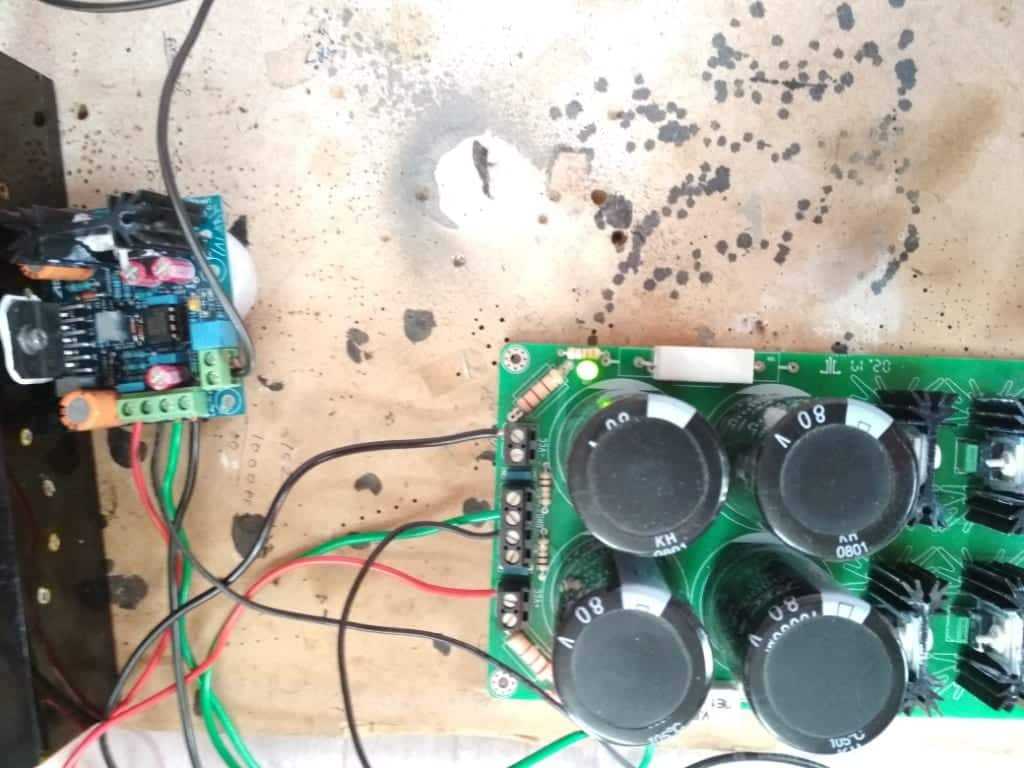

apexaudio Napisano Jul 17, 2017 Share #251 Napisano Jul 17, 2017 Super GC testiran. Vix, Zflazar, kan042 and 1 član je reagovao/la na ovo 4 Link to comment Podeli na ovim sajtovima More sharing options...

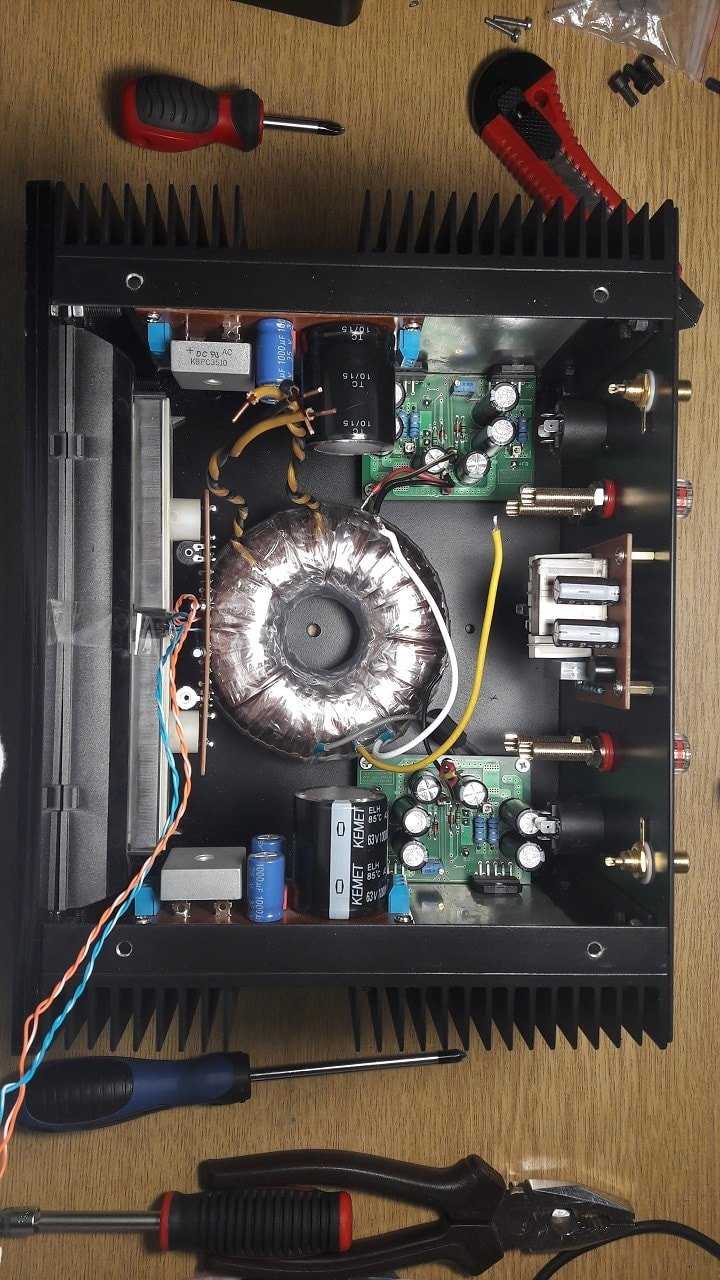

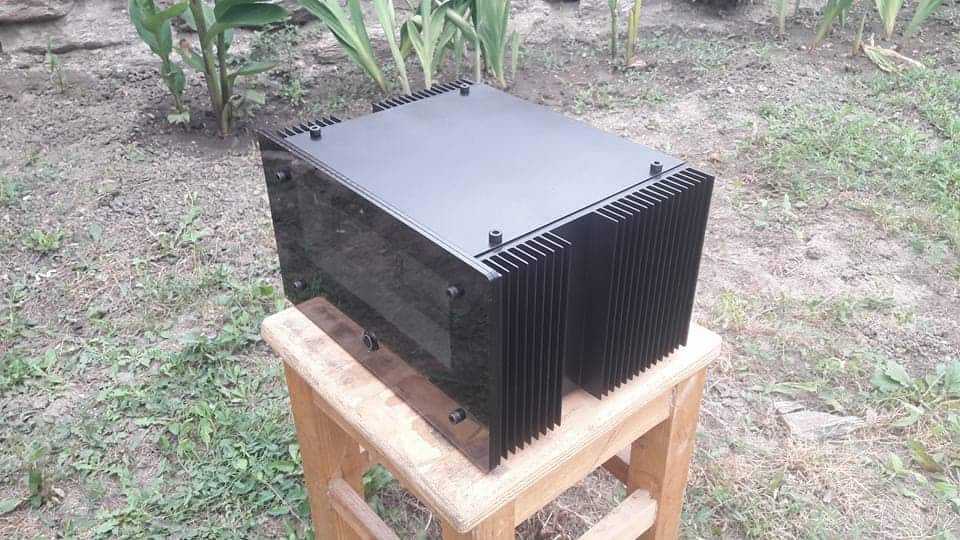

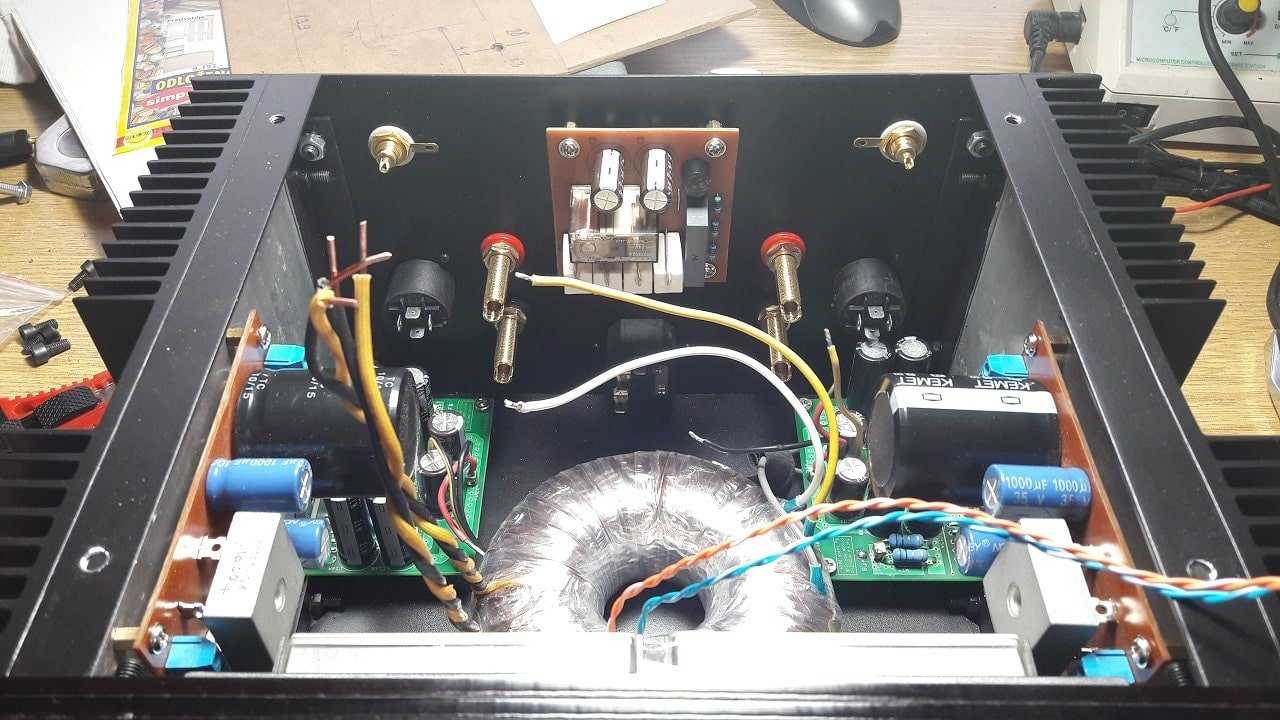

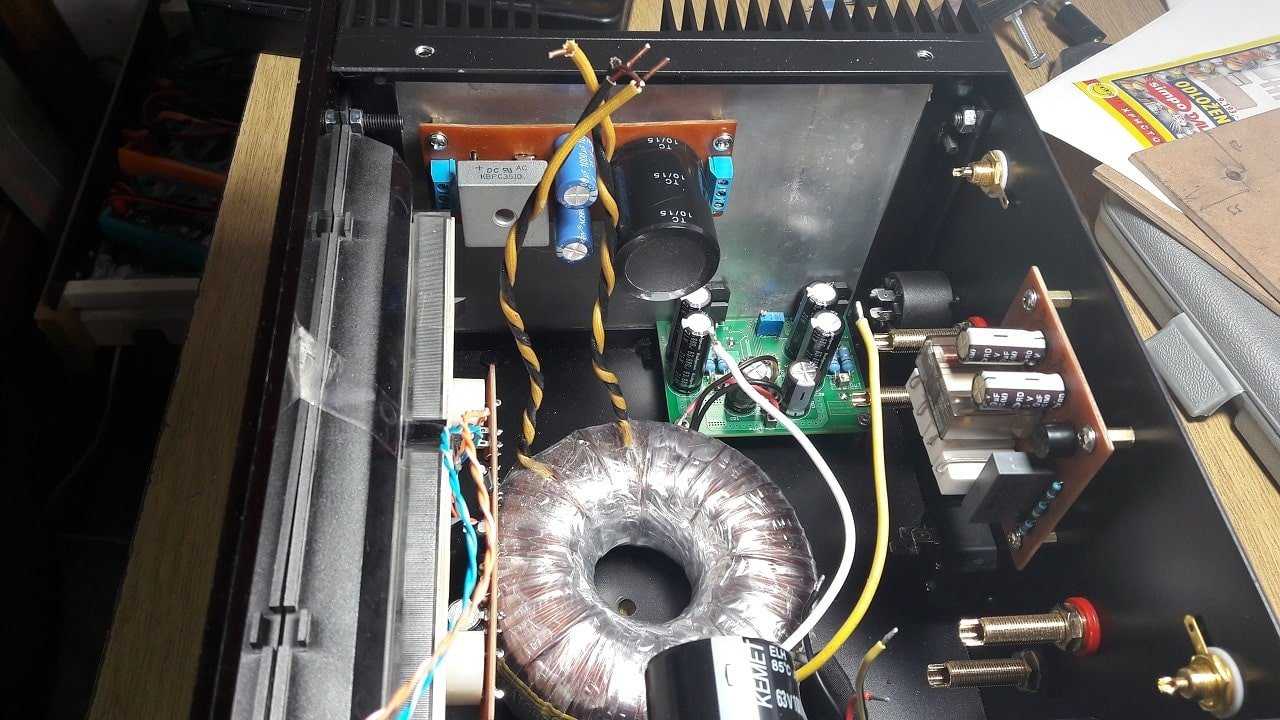

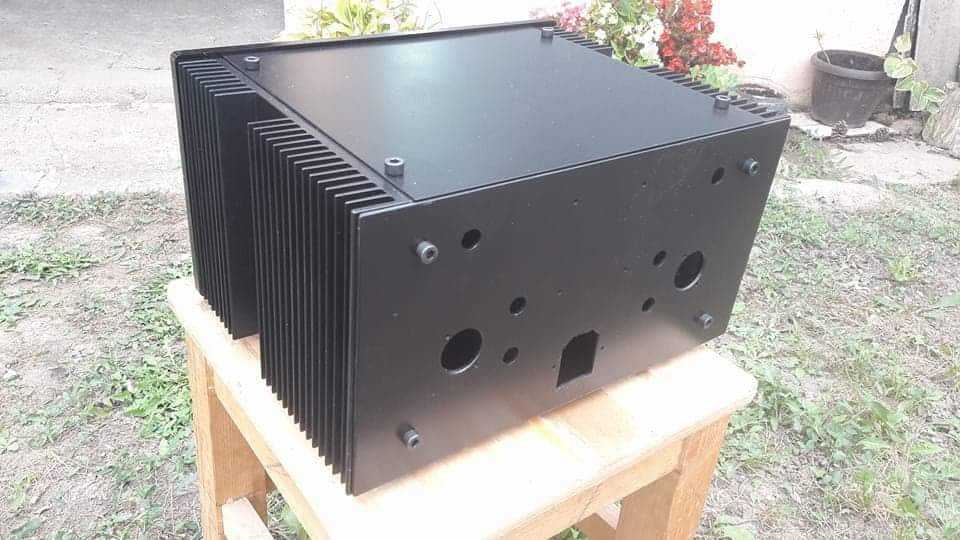

pakonja Napisano Avgust 20, 2017 Share #252 Napisano Avgust 20, 2017 Evo malo da ozivim temu a i da se pohvalim... Napokon sam odradio kutiju za BatoMM koji mi stoji na iverici... ostalo je jos "samo" da ubacim iznutrice i sve da povezem... Bice to dual mono izvedba... Da ne kacim sve slike kako sam pravio kutiju evo sam par slika gotove kutije... Ukratko: Hladnjake sam kupio, ostalo su alu L profili i metalni limovi za poklopac, dno i ledja dok je napred pleksiglas secen na laseru... P.S. Ko bude dolazio na FAK moze i uzivo da vidi/cuje... vladd, Aleks, Pchelac and 5 ostalih je reagovao/la na ovo 8 Link to comment Podeli na ovim sajtovima More sharing options...
Woland Napisano Avgust 20, 2017 Share #253 Napisano Avgust 20, 2017 lepo, baš me interesuje da ga čujem u Šiševcu Link to comment Podeli na ovim sajtovima More sharing options...
sir Oliver Napisano Avgust 20, 2017 Share #254 Napisano Avgust 20, 2017 S ne š Link to comment Podeli na ovim sajtovima More sharing options...
Woland Napisano Avgust 20, 2017 Share #255 Napisano Avgust 20, 2017 prvo ili drugo? Link to comment Podeli na ovim sajtovima More sharing options...
pakonja Napisano Avgust 20, 2017 Share #256 Napisano Avgust 20, 2017 Ako ne gresim oba su S Sisevac... mislim da to ima neke veze sa svetim Sisojem ali nisam 100% siguran Inace nadam se da ga necu sprziti pri sklapanju... sve je moguce... Ako prezivi donosim ga... ako ne onda donosim prvo pojacalo koje dam pravio - Crescendo... Woland and Aleks je reagovao/la na ovo 2 Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Avgust 20, 2017 Share #257 Napisano Avgust 20, 2017 Lepa crna kocka Lepo bre ispalo mnogo, svakacas' Link to comment Podeli na ovim sajtovima More sharing options...
sir Oliver Napisano Avgust 20, 2017 Share #258 Napisano Avgust 20, 2017 Mora li ovolko golemo da bidne? Link to comment Podeli na ovim sajtovima More sharing options...
pakonja Napisano Avgust 20, 2017 Share #259 Napisano Avgust 20, 2017 Nope... manje moglo nije... jedino da zipujem delove pa ce onda moci Ispade mi vumetar problem jer sam plocicu uradio i montirao direkt na vumetar pa ne moze da stane trafo zbog plocice... Tacnije jedan trafo jos i moze, ali posto ide dual mono izvedba ne moze drugi da stane na sprat... Tako da sad jurim da nadjem negde mesta za elektroniku od vumetra sa strane... i naravno druge plocice trebam da napravim jer se ove ne uklapaju posto su namenski praljene Ne moze sve da tece glatko... Woland, aaa zmaju!, Zflazar and 4 ostalih je reagovao/la na ovo 7 Link to comment Podeli na ovim sajtovima More sharing options...
zek Napisano Avgust 20, 2017 Share #260 Napisano Avgust 20, 2017 A da probaš da trafoe staviš vertikalno na neku vertikalnu ploču. Link to comment Podeli na ovim sajtovima More sharing options...
pakonja Napisano Avgust 21, 2017 Share #261 Napisano Avgust 21, 2017 Tesko... ne moze da stane lepo... bice mesta ispod vumetra... zipovacu nekako napajanje za vumetar i plocicu vumetra tako da ce biti sve kako treba... jedino sto mi je produzilo vreme pravljenja ali hajd.... prezivece se Link to comment Podeli na ovim sajtovima More sharing options...
shonne Napisano Jul 1, 2018 Share #262 Napisano Jul 1, 2018 Dzaba ovaj amp sa OP...Sve sto nije bez 1kw torus i da utice na zvuk, je za sisi Link to comment Podeli na ovim sajtovima More sharing options...
Aleks Napisano Jul 1, 2018 Share #263 Napisano Jul 1, 2018 Slusao si negde? Link to comment Podeli na ovim sajtovima More sharing options...
Woland Napisano Jul 1, 2018 Share #264 Napisano Jul 1, 2018 @shonne eee, šta će tek biti kad otkriješ visoki napon, pa kreneš da se ispucavaš sa 845 Link to comment Podeli na ovim sajtovima More sharing options...
