Pass DIY headphone amp

[Brijac]

Onsemi 78xx 79xx su trenutan best buy sto se tice jeftinih regulatora. Jako dobre performanse, pogotovu kod 5V varijante, gde su uspeli i psrr da dovedu na ozbiljnu cifricu.

[shonne]

3 hours ago, Mikorist said:

MA pusti...Desavolo mi se zasipim sa slusalicama i da pocupam kabl.

Sta slusas Miko? 😁

[Mikorist]

Filmove, muziku, vesti...sve

[Beli_Ninja]

1 hour ago, NIXIE said:

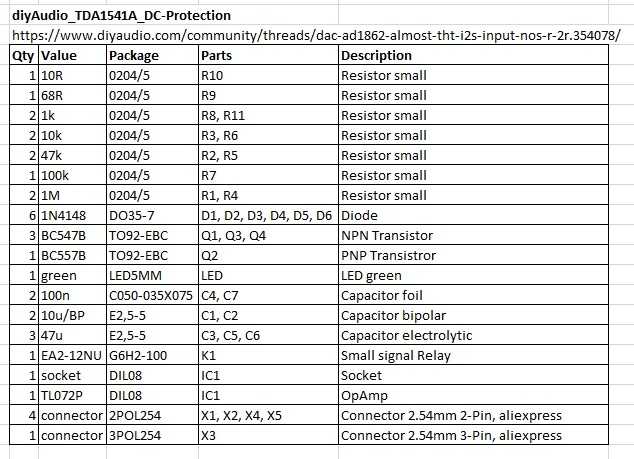

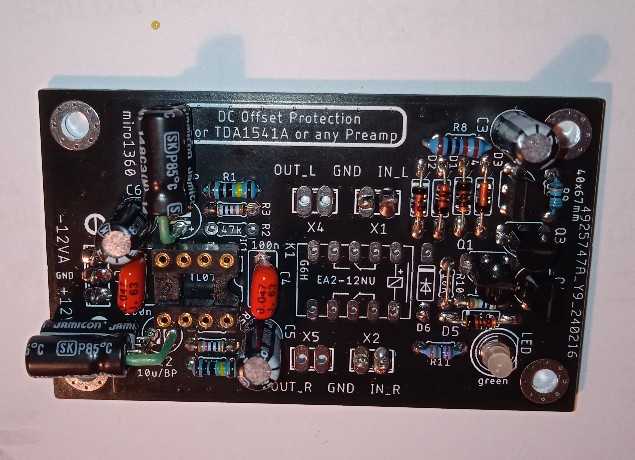

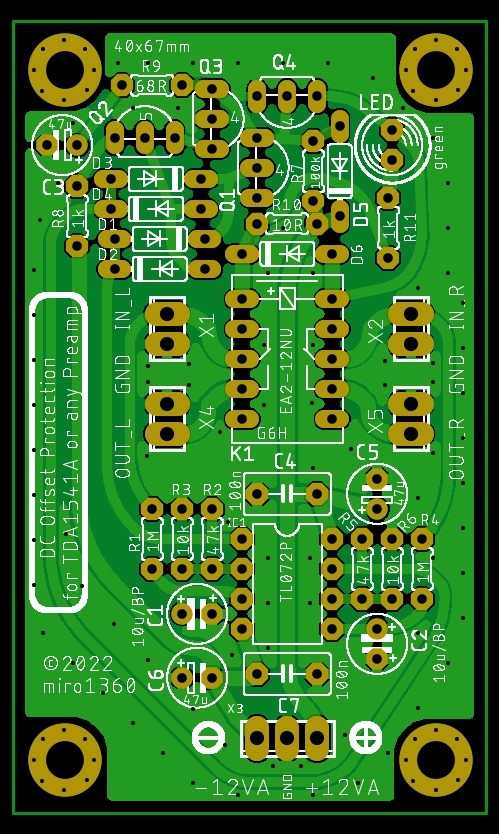

Pa takve neke stvari, razne prelazne pojave i nesimetrija DC izlaznog napona pri isključenju. Imam pločice za DC zaštitu koju je pravio onaj Miro na bigdaju za TDA1541A. Taj sklop DC zaštite će mi iskjlučiti ovaj skop za Mute ako se bilo šta desi sa samim uređajem. Jedan loš lem ili neki kontakt može jednog dana da napravi karambol. Mislim može sve da radi i bez toga.

Podeli to ovde...

[Mikorist]

pre 15 minuta, Beli_Ninja reče

Podeli to ovde...

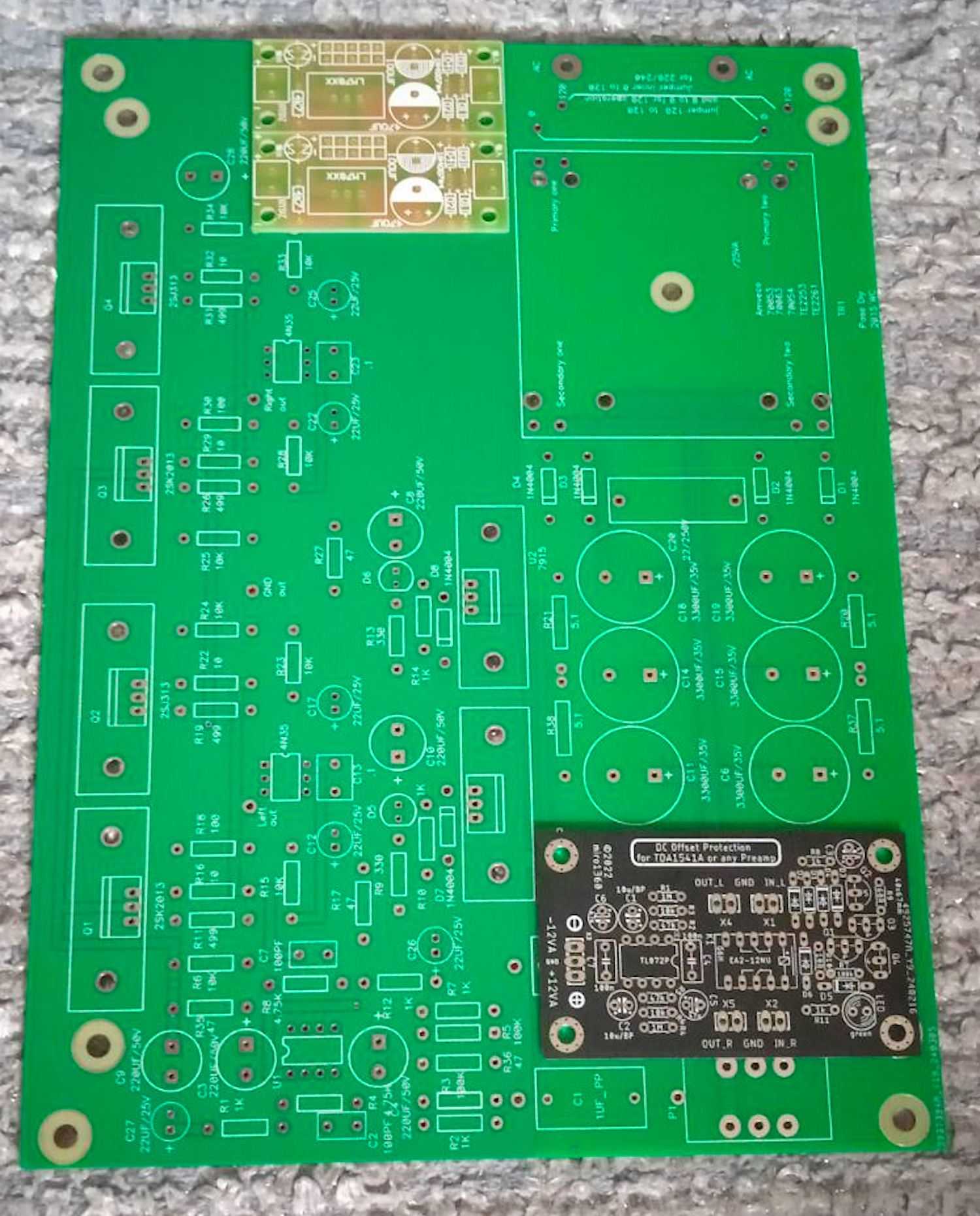

To su još dve PCB koje idu na sprat ove



@NIXIE neka objasni detalje.

[NIXIE]

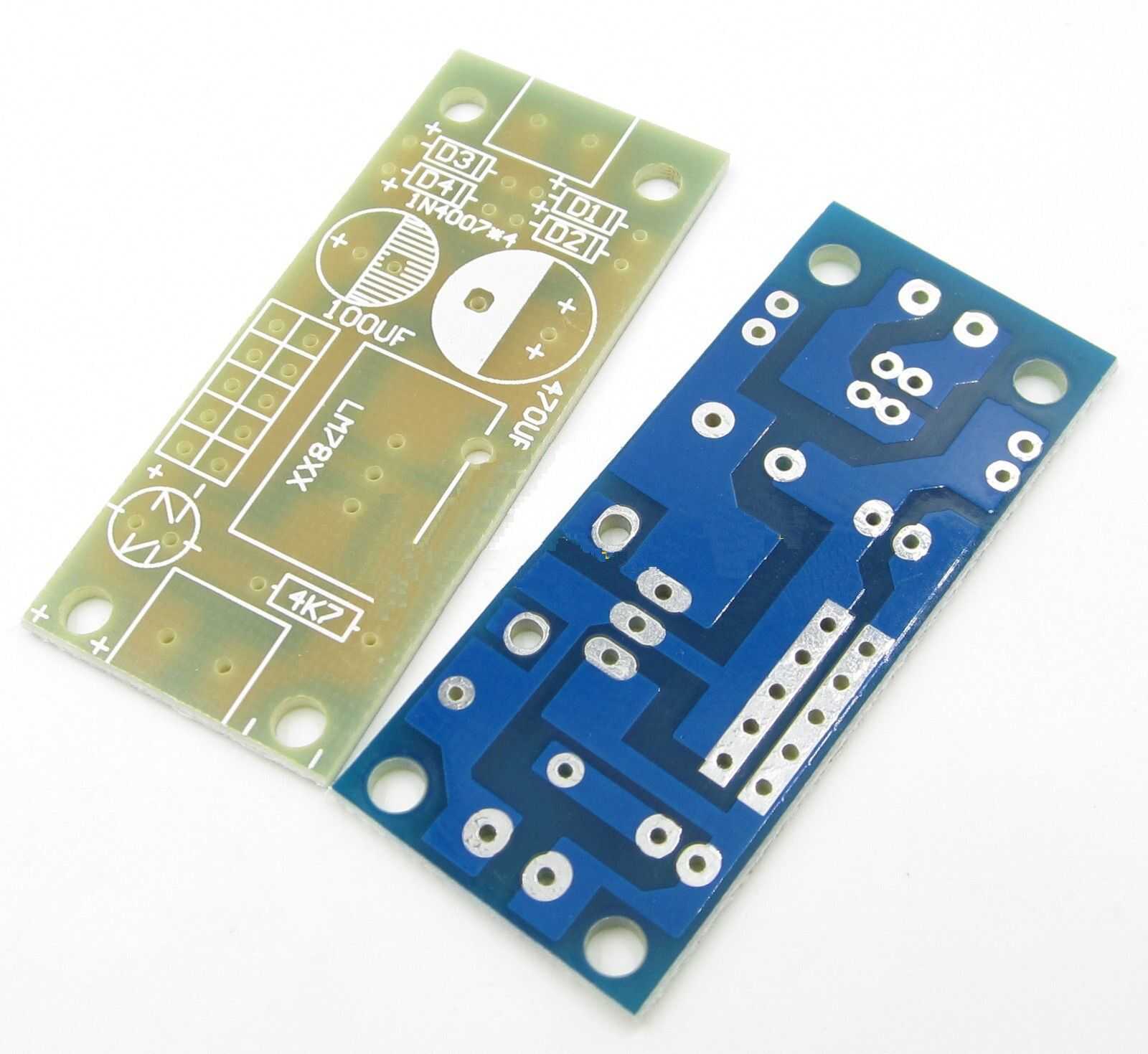

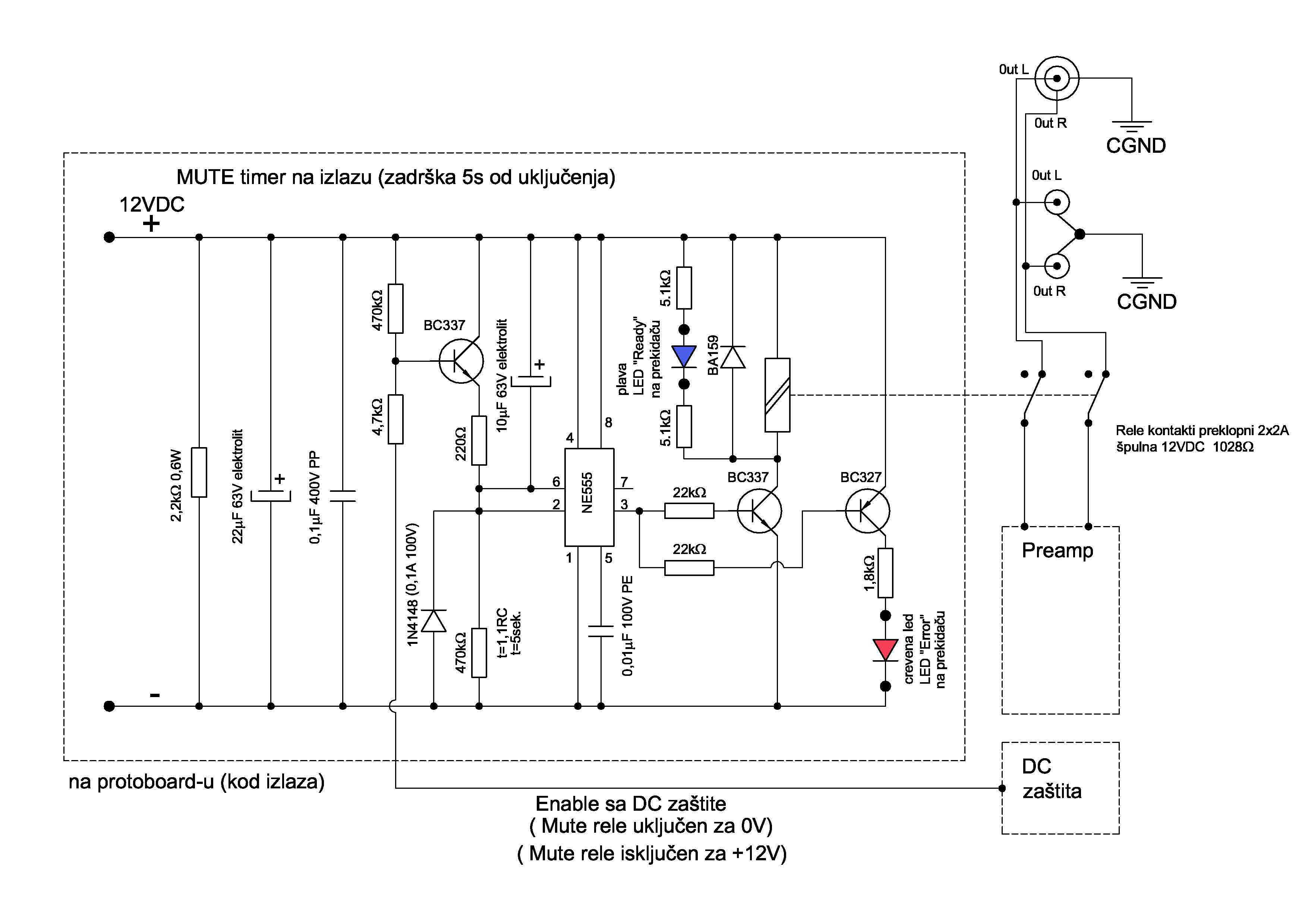

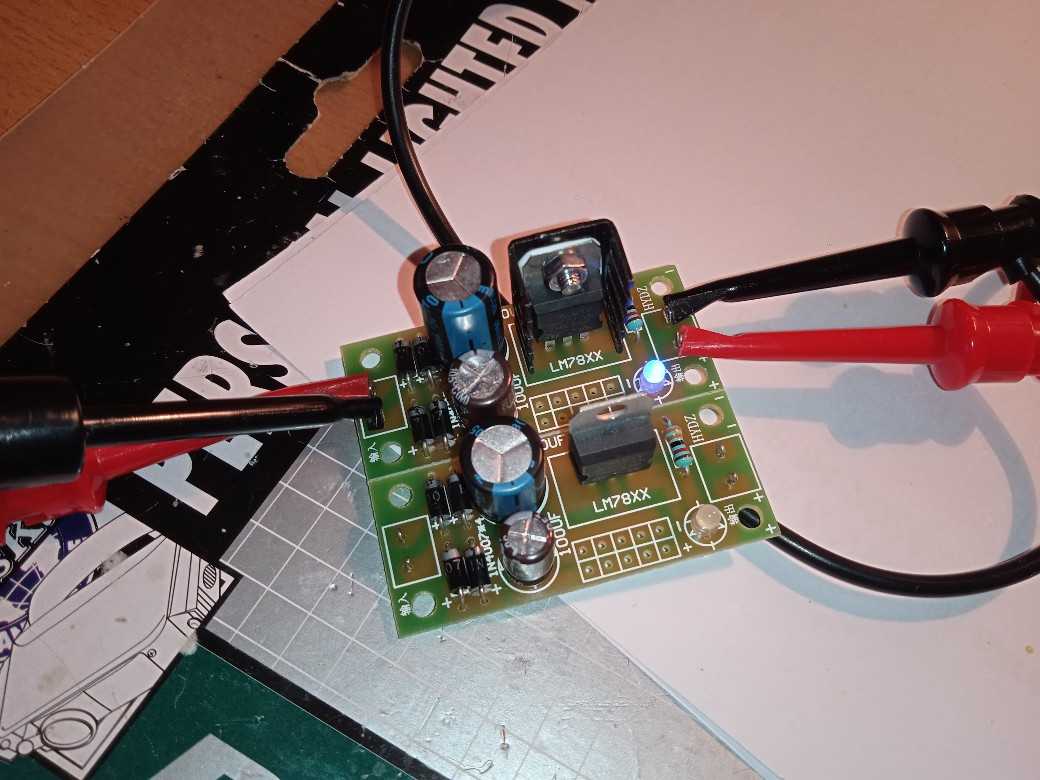

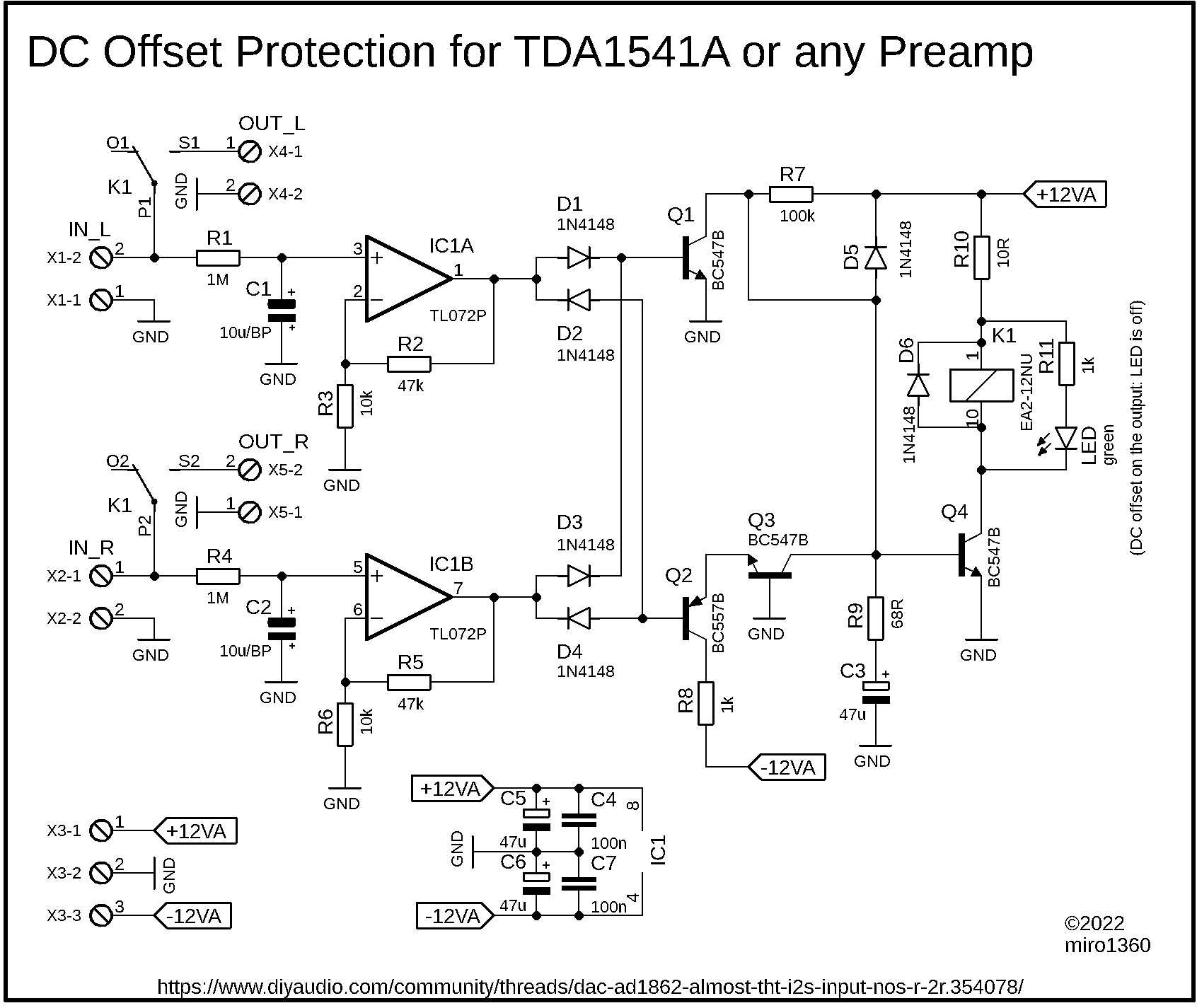

Oću, Mute sklopova je bilo već. Ovaj je prilagođen malo tako da ga isključi DC zaštita. U DC zaštiti umesto namotaja relea (i celog relea) ići će samo jedan otpornik. Odatle vodim signal na ovaj Mute, da ga isključi ako zatreba ne daj bože nekad. Za napajanje sam kupio na ebaj pločice za 78XX malecke neke. Samo Mute sklop moram napraviti na raster board. Nemam pločku.

[NIXIE]

Umesto R2 i R5 - 47k  ići će trimer 50 ili 100k da se podesi osetljivost sklopa. C1 i C2 10uF bipolarni kondenzatori će biti verovatno malo većeg kapaciteta.

[NIXIE]

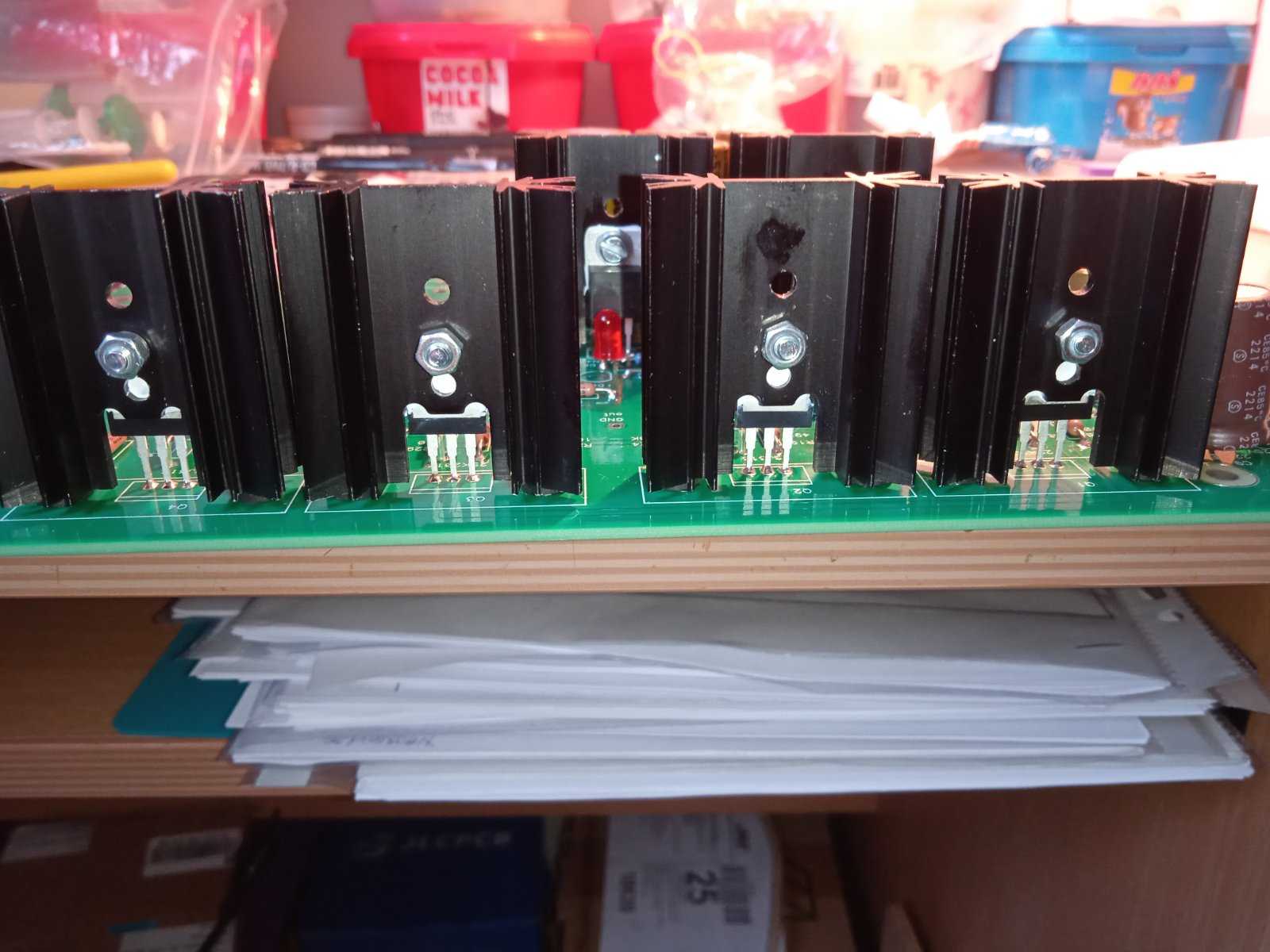

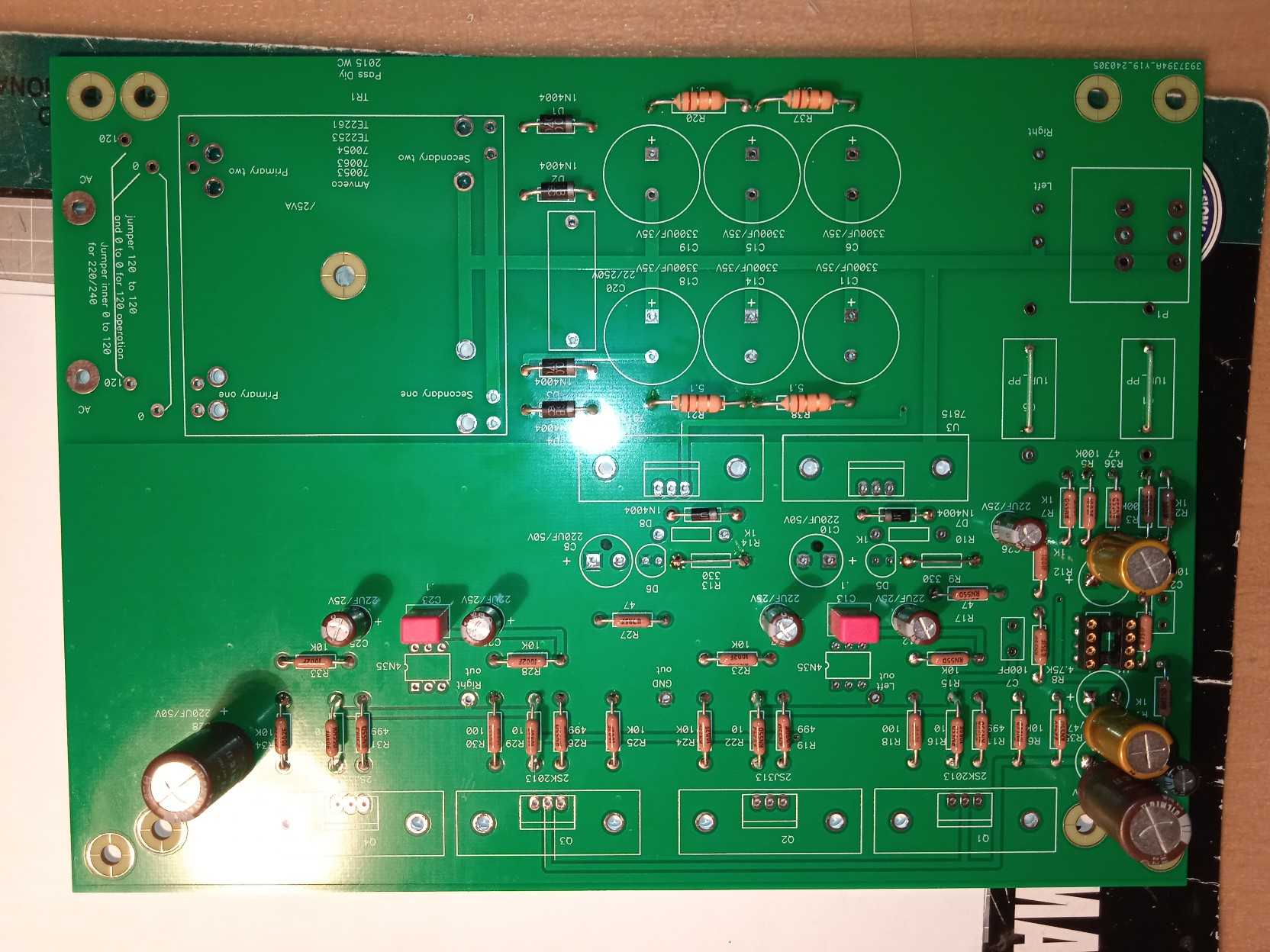

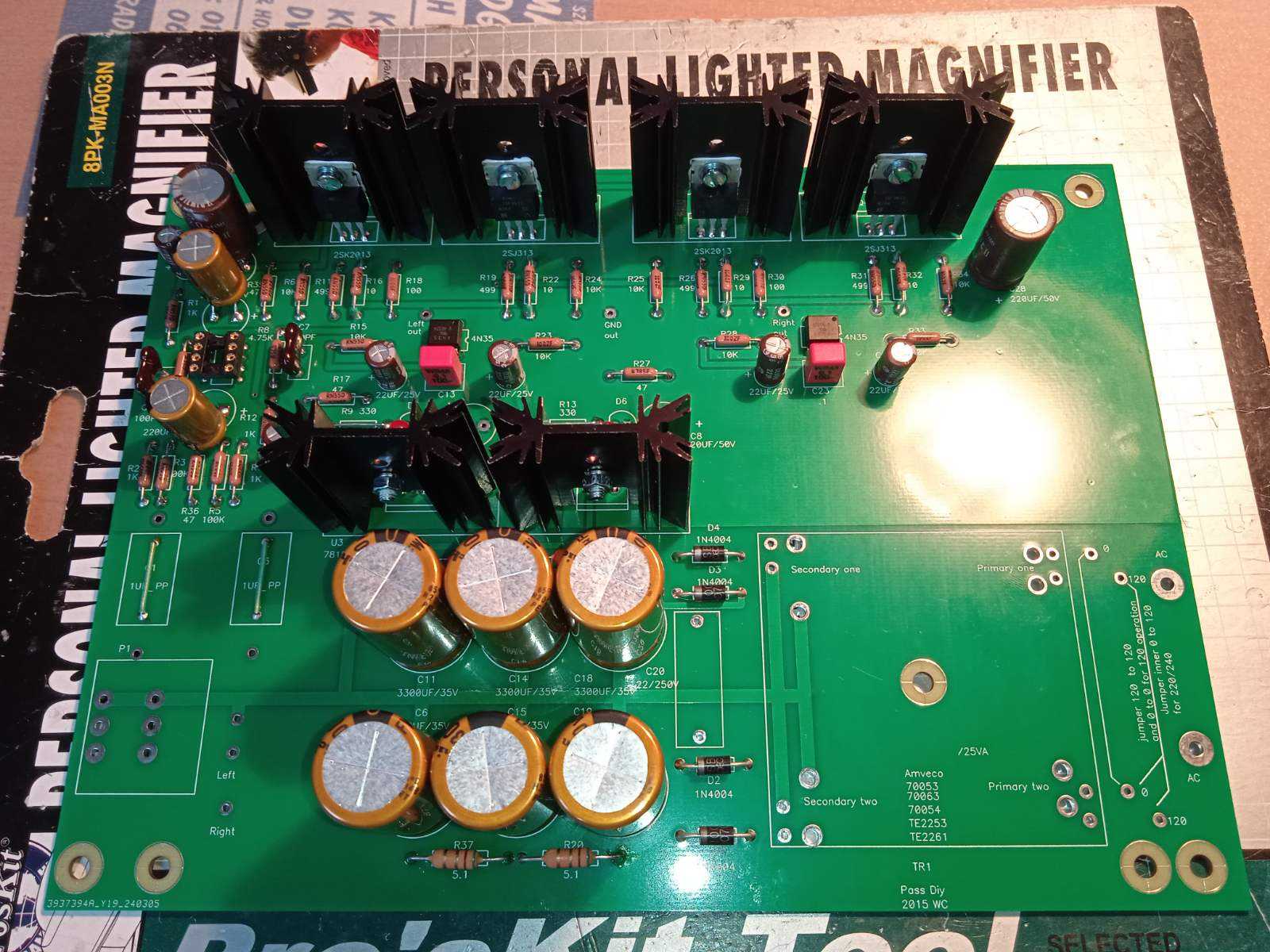

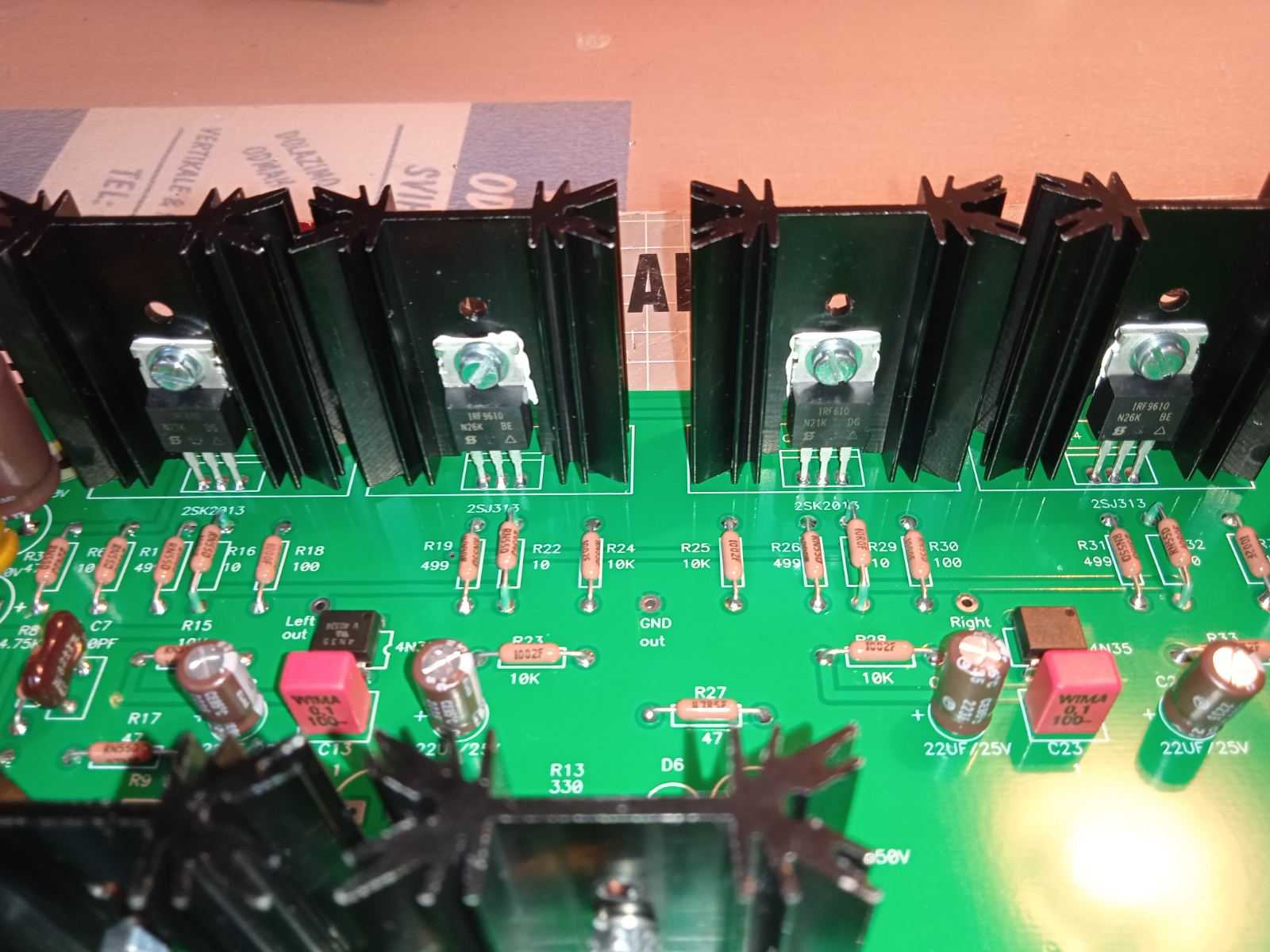

Delovi polako pristižu, danas dobih poslednji paket,  uglavnom se još čekaju kutija i trafo. Radovi su započeti lagano, čisto da se nešto raducka.

[NIXIE]

Gledajući šemu, nije mi jasno ćemu služe R39 R40 2k2 tako da ću ih izbaciti. I onako nisu na PCB nego u vazduhu.

Biće izbačeni i delovi oko 7815/7915 koji služe za podizanje napona. Umesto 330oma već su tureni jumper- i tako da je sve okolo suvišno za +-15V napajanje.

Izmenjeno April 16 od NIXIE

[Beli_Ninja]

A zašto se podiže napon inače, i zašto niste napon trafoa izabrali kao u tutorialima 22VAC?

[Beli_Ninja]

Evo ovde se vidi koji je napon sekundara

https://guides.diyaudio.com/Guide/WHAMMY+headphone+amplifier/3

[NIXIE]

Mika je odabrao +-15V zbog Muses02 koji ima (+-16V max). I ja ću to odabrati ako budem sebi pravio nekad. Moglo se ići i na malo viši napon napajanja, kritična komponenta je samo opamp. U kombinaciji sa LED napon bi bio +-17V. Ja sam sve provukao kroz PSUD2 i odredio napone sekundara. Pošto regulatori nisu LDO, njima treba ostaviti 4-5V za rad, uzeti u obzir i eventualne padove napona u mreži i slično.

[NIXIE]

Inače Sparkosi idu do +-18V, Bursoni do +-16 tako da je +-15 dobar izbor kako bi se mogli koristiti ti dobro zvučeći OPA. Planiram da probam neke druge naponske regulatore, ali ići će se svakako opet na +-15V.

Ja imam, isto kao Mika, Sparkos SS3602 i Muses02. Neću ni da isprobavam druge OPA, osim možda Bursona nekog.

Nekima i nisu dobro zvučeći, kako kome legne.

Izmenjeno April 17 od NIXIE

[Mikorist]

Kad staviš Sparkos sve je diskretno u kutiji....sa muses 02 je hibrid

[NIXIE]

Jes vala ima i toga.

[Mikorist]

I treba reći da ovde drugačije svira Sparkos nego u DAC....Skroz je druga šema.

[NIXIE]

Uvek je tako.

[Brijac]

53 minutes ago, Mikorist said:

Kad staviš Sparkos sve je diskretno u kutiji....sa muses 02 je hibrid

Nisu regulatori 😛

[Mikorist]

A optokupleri su nešto između ?

[NIXIE]

Stavićemo Sparkos 78xx 79xx.

Optocoupleri su diskretni praktično, LED i jedan tranzistor.

Izmenjeno April 17 od NIXIE

[NIXIE]

Moram ovo sve isprobati pre finalne ugradnje. Mora se malo modifikovati za ovu namenu.

[Mikorist]



Još trafo i snubber i gotovo.
