Pass DIY headphone amp

[Mikorist]

Znam da skoro nikoga ne zanima ali ću da stavim ovde temu čisto da ima.

Kako budu stizali delovi kačiću sve....Čisto da imam pregledno sve na jednome mestu.



Mouser BOM

https://eu.mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=a7b33403f8





[Mikorist]

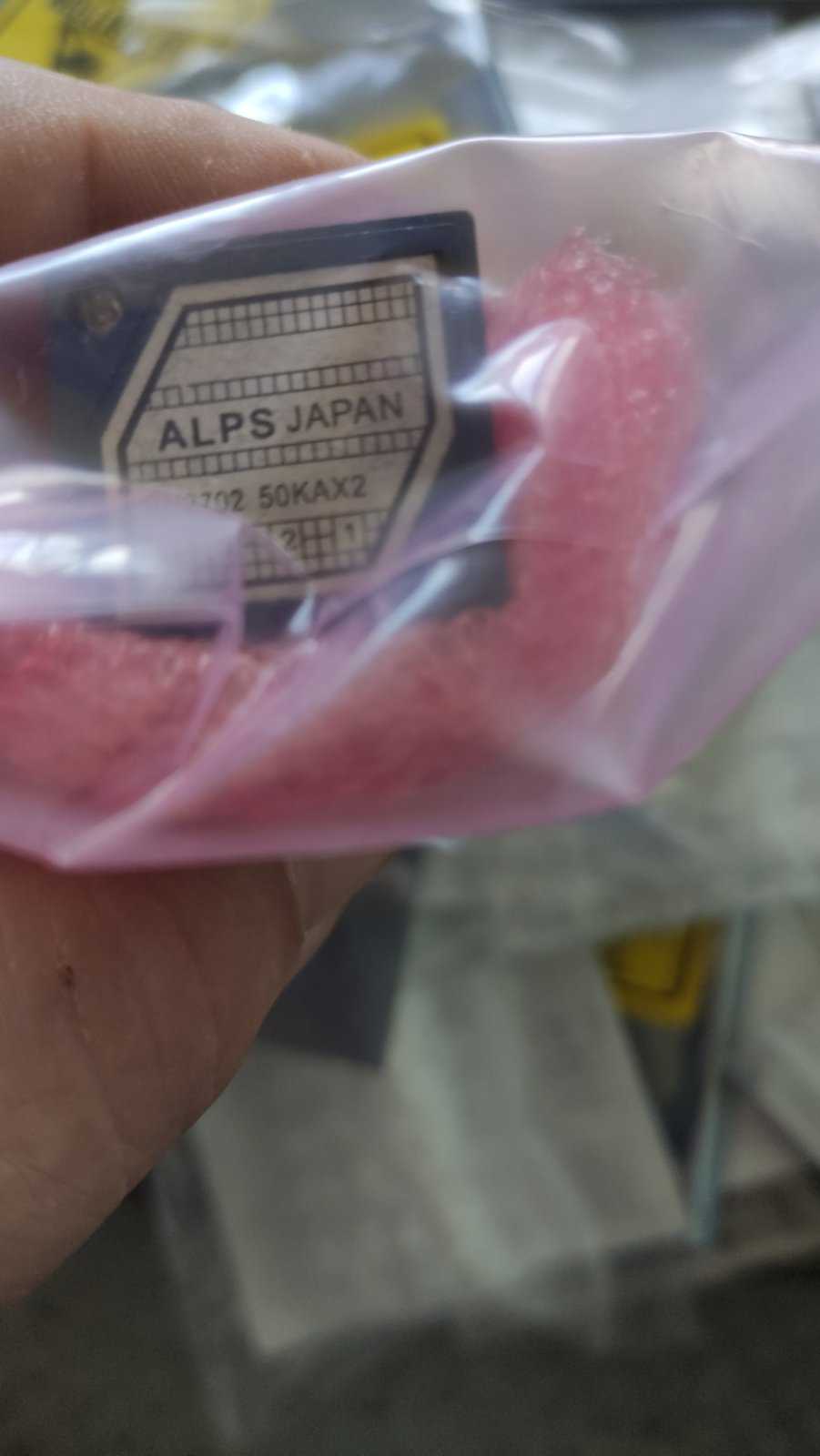

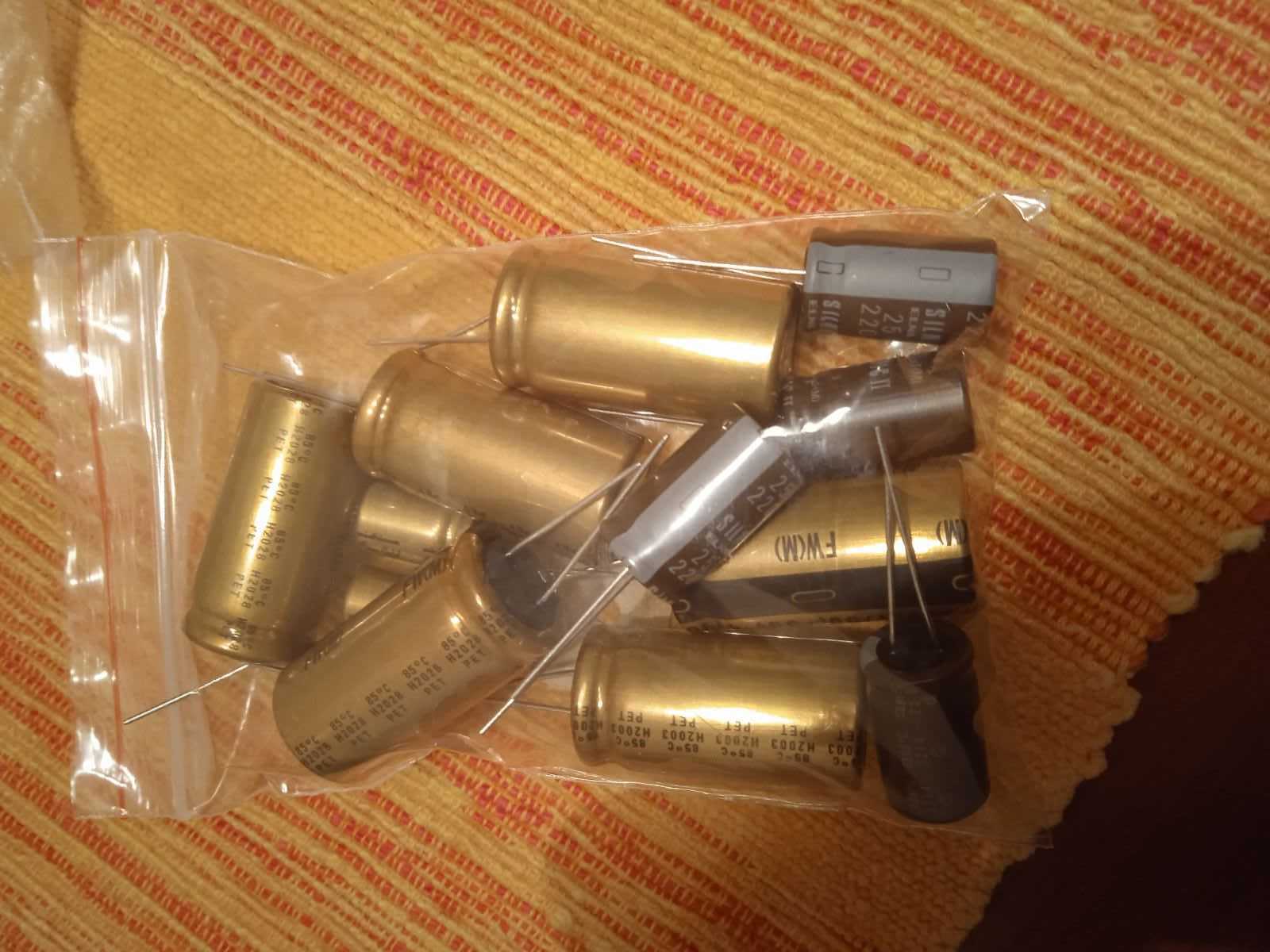

prva tura....

[Mikorist]

Kutija naručena sa ebay







Internal dimension: width 174.5mm height 62mm length 300mm

External dimension: width 190mm height 70mm length 311mm





Packing list:

1pcs Chassis

1pcs Switch

1pcs Safety socket

1pcs High quality aluminum solid knob (diameter: 25mm, feel good)

Rubber feet

Stainless steel screws

[Mikorist]

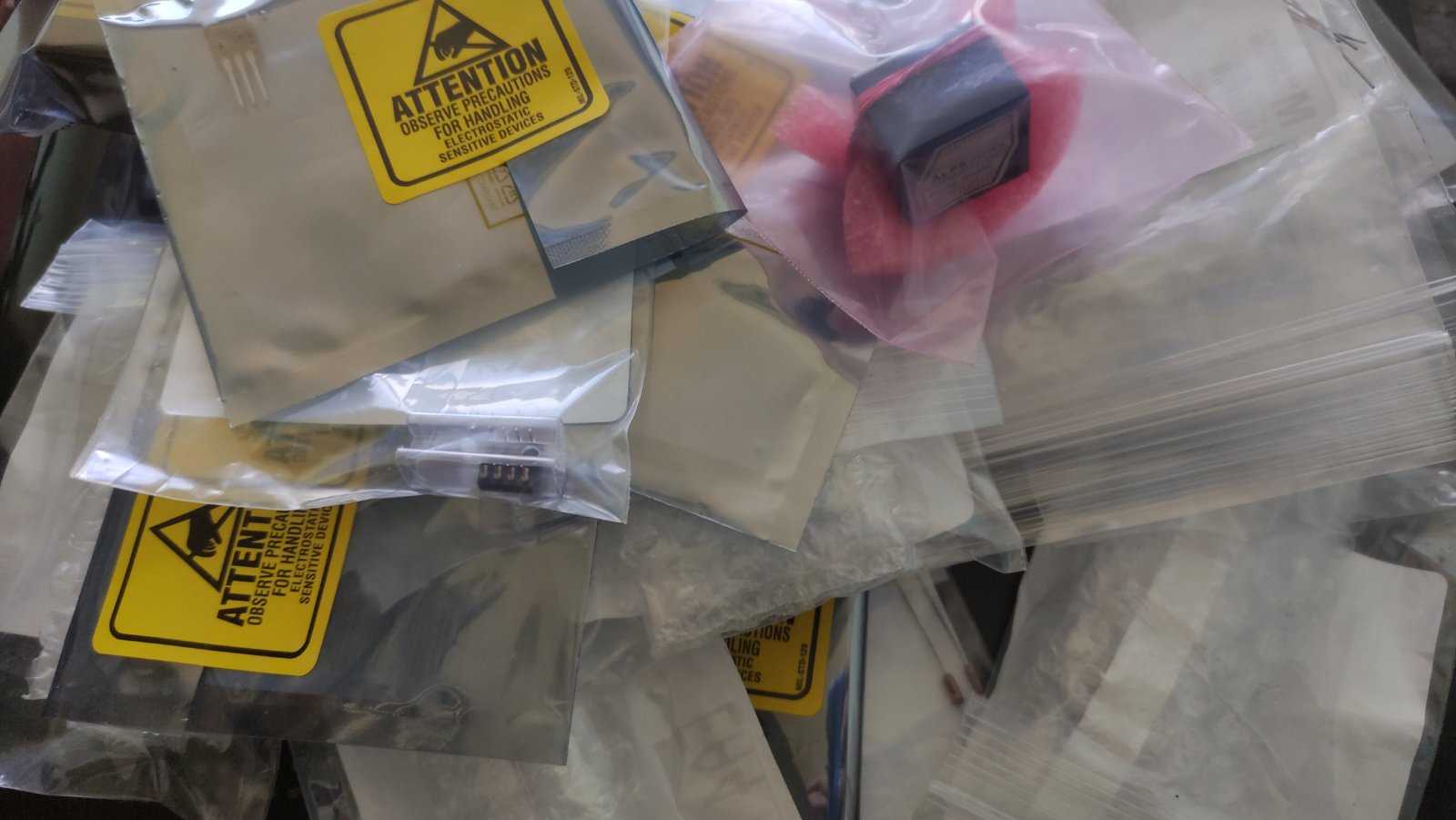

Jbt....Kolika je ovo gomila antistatik kutija i kesica





Preteruju ovi iz Mousera. Svi  poluprovodnici su zapakovani - svaki posebno u kutiju 4x4 cm

[Aleks]

[NIXIE]

Mouser kao i obično zatrpava đubretom plastičnim planetu.

[krca44]

pre 5 časa, NIXIE reče

U konkretnom slučaju za headamp primeniće se SMD atenuator jerbo neće biti previše mesta za druga rešenja. A i Mika neće da vrti pot svaki čas.  Pločica preampa je već solidno velika, dok ubačim DC zaštitu, napajanje za nju i još ponešto biće puno ko oko.

Jesi li razmatrao stavljanje pcb u vertikalu tako da staje vise u kutiju ( kutija bi mozda bila 1-2cm visa nego sto je uobicajeno )  ?

ili mozda smestis sve trafoue i PSU u drugu kutiju, pa imas dve kutije manjih dimenzija.... ?

Izmenjeno April 7 od krca44

[Mikorist]

o tome možemo da nastavimo u ovoj temi

[krca44]

Vazi - samo cu dodati da je gornji post napisan u kontekstu stavaljanja u kutiju peamp-a, head-amp-a, DAC-a i svih njihovih trafoa + PSU / regulatora.



Ako je off - brisi.





Izmenjeno April 7 od krca44

[NIXIE]

Odabrana je kutija sa one gore slike, knap staje headamp, DC zaštita, Mute sklop i napajanja za sve to. Po visini je isto knapirano sve. DAC ostaje van kombinacije. Da se može menjati kasnije.

[silentbob]

Whammy? Ja ga vec duze vremena koristim kao (ne)glavni amp, ćera Sonido sfr175a bez muke...

[NIXIE]

Izgleda da je taj.  Videćemo, da ne kažem čućemo šta to radi.

[NIXIE]

pre 12 časa, silentbob reče

Whammy? Ja ga vec duze vremena koristim kao (ne)glavni amp, ćera Sonido sfr175a bez muke...

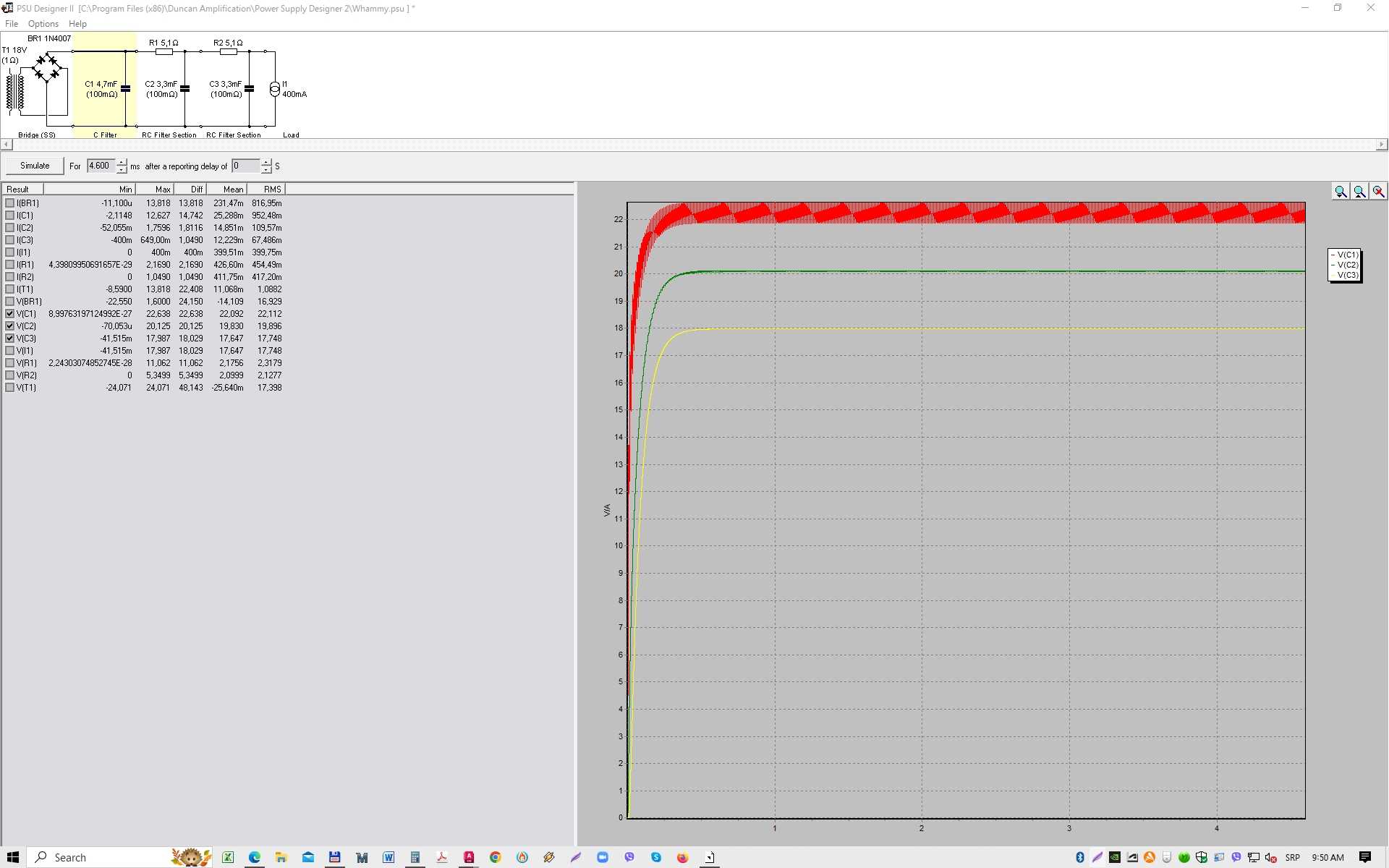

Upravo gledam simulaciju onog CRCRC u napajanju ne bi li pravilno odabrao transformator za +-15VDC. Kako si to prepravio da radi kao pojačalo? I regulatori 1A nisu baš za pojačalo koje ima barem 10W na 8oma.

[Zen Mod]

imas podatke za upotrebljen trafo

ili to koristi, ili napravi analizu celog kola po pitanju struje, minut i digitron

[NIXIE]

Uradio sam naravno, samo ga pitam kako ga je prepravio u pojačalo, jer ima barem 2x10W na 8 oma po kanalu. Za tu namenu ne odgovara CRCRC sa 5,1oma i regulatori 1A koji se koriste za slušalice. Pik struje je 1.6A +1,6A zab tu snagu. Za 4 oma već da ne pričam.

Prvi slučaj je mirna struja recimo 2x60mA plus 2x10mA za Sparkose plus 2x30mA za rezervu znači 200mA svaka grana napajanja. Tu imam 5,8V ulaz izlaz regulatora i disipaciju nešto ispod 1,2W.

Drugi slučaj je 2x200mA (400mA svaka grana)  kada je razlika ulaz-izlaz regulatora samo 3V, pošto nisu LDO to je jedva prihvatljivo. Disipacija opet 1,2W.

Na bazi ovoga uzeću sekundare 18 +18V AC po 0,7A za 15+15VDC  i 14+14VAC za 12+12DC, to je mala struja i nema CRC, samo za DC zaštitu i Mute.

Trafo 30VA jedva staje na PCB, moram ga malo podići na gumene podloške (5-6mm) da mogu da zalemim izvode, a da trafo ne udari u gornju ploču kutije.

Izmenjeno April 8 od NIXIE

[silentbob]

Nisam nista posebno prepravljao, stack-ovao dva toroida od 15V/1A, i duplirao mirnu struju po instrukcijama.

U principu ne koristim nikad vise od par W (mada mi je jednom crkao 7915)...

[Mikorist]

Ama 100-200mW pa to je ubi bože koliko je jako na slušalicama  od 108db.

To nema šanse ni do pola da odvrneš a da ne ogluviš.

[NIXIE]

Nije optimalno za zvučnike. Prejako je CRCRC filtriranje i slabi su 78/79XX regulatori za 8oma i snagu koju može da razvije. To je sve namenjeno samo za slušalice, od 32oma pa na više. Mislsm može i na16 oma slušalicama da radi lepo, nije potrebno više od 200mW da ogluviš.

Izmenjeno April 8 od NIXIE

[Mikorist]

pre 35 minuta, NIXIE reče

Nije optimalno za zvučnike. Prejako je CRCRC filtriranje i slabi su 78/79XX regulatori za 8oma. To je sve namenjeno samo za slušalice,od  32oma pa na više.

Ili kao predpojačalo...Pa ima video





C1 i C5 se ne stavlja na Sparkos. Na toj voltaži je 0 DC ofset.



Ali zato ide Silver mica  na  C2 i C7 - "placing a 22pF capacitor across the feedback resistor (Rf) will cure any instability that may result. See the section called "Feedback Resistor Selection" for more info."

[NIXIE]

Preamp je svakako neproblematična primena. Nego 5,1oma su otpornici u CRCRC, to daje praktično DC napon pre regulatora. Ali problem te koncepcije su niske impedanse i veća struja. Može se to uraditi za pogonski sklop, a izlazni stepen da ima nestabilisano napajanje, malo većeg napona, ili CRC neki blaži sa puno elektrolita i malim otpornikom.



Ako ga nameravaš koristiti kao pojačalce može svakako, ali mora se malo prilagoditi nameni.

[Mikorist]

Ma jok samo slušalice.

[silentbob]

37 minutes ago, NIXIE said:

Nije optimalno za zvučnike. Prejako je CRCRC filtriranje i slabi su 78/79XX regulatori za 8oma i snagu koju može da razvije. To je sve namenjeno samo za slušalice, od 32oma pa na više. Mislsm može i na16 oma slušalicama da radi lepo, nije potrebno više od 200mW da ogluviš.

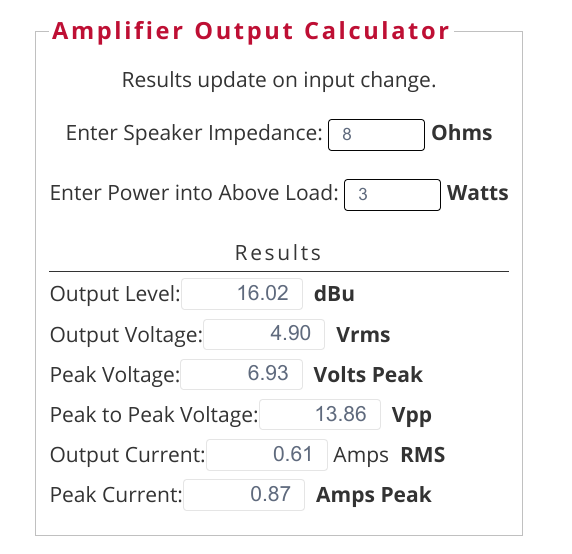

do 3-4W i 92,7db osetljivim zvucnicima bi trebalo da sljaka ok?
