Poređenje XA30.5 vs. XA30.8 a bogumi i XA60.8


shonne

Preporučeni Komentari

2 hours ago, Stale said:

...Bakar se lako busi i obradjuje...

Bakar može da bude jako zeznut za obradu, pogotovo ako je veće debljine i mase. Dovoljno je da se burgija na kratko zaustavi pri bušenju i može trajno tu da ostane sahranjena.

Link to comment
Podeli na ovim sajtovima

pre 3 časa, Stale reče

Za neku sigurnost mozda je dodatna bakarna ploca cele povrsine radijatora neko resenje. Bakar se lako busi i obradjuje. Ne bih bio nikakav problem. Ovde bakar je skuplji od alu...Evo usher amp neka varijanta ex Threshold s300. Koristi taj princip.

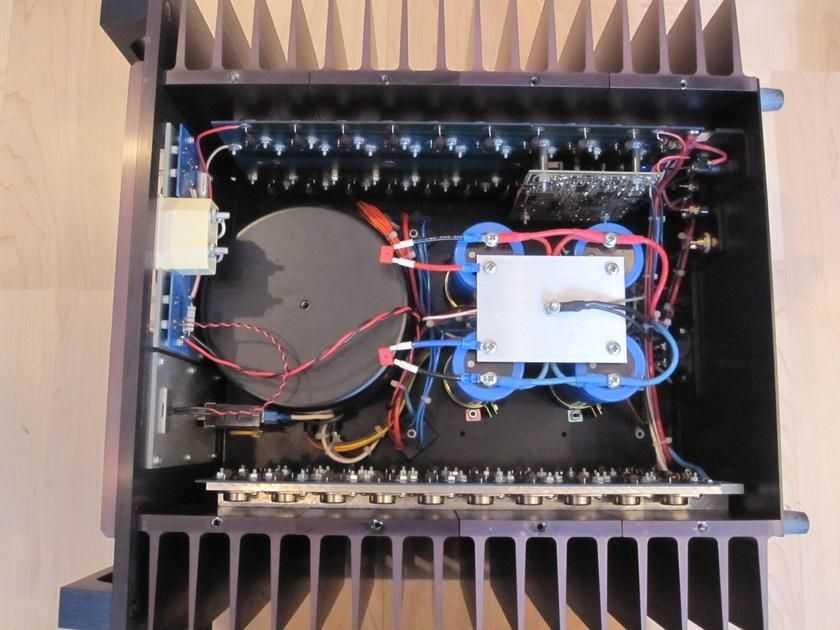

usher r1.5.jpg

Al nije bakar.Greska.Na ovoj slici se vidi lepo.:rolleyes:

Dobra debljina svakako pomaze.


Link to comment
Podeli na ovim sajtovima

Nije to debeo aluminijum nego kutija.

Al ima losiju kondukciju a bolju konvekciju, pa se tu sracunava odnos zapremine i povrsine da je u optimumu, kod bakra je izuzetna kondukcija toplote  a konvekcija znacajno losija, u tom slucaju obracun se siftuje na visu temperaturu hladnjaka i veci delta T.

Najbolji je ukopani hibrid, koji ima dovoljnu  povrsinu razmene Cu-Al, dovoljnu masu bakra da integrali sve prisutne izvore grejanja, i korektnu razmenu Al ambijent

Link to comment
Podeli na ovim sajtovima

Ukopavanje preko pola debljine ploce a sirine bar 25mm.

Sto samo znaci da je vidljiva debljina marketinska doktrina. Nema al tu provodnost da bi celom povrsinom a ne preko tri "trake" korektno preneo energiju svih tih izvorcica.

Ili drugacije receno prevelik termalni otpor.

Da ne spominjem koliko bi topliji bili sredisnji tranzistori od spoljnih



Link to comment
Podeli na ovim sajtovima

On 10/4/2021 at 4:52 PM, Zen Mod said:

na tvom mestu ja se ne bih majao sa dodatnom plocom uopste

Nele tura bazne ploce na svoje ampove zato sto na njih slaze uze vertikalce

na ta dva komada poduzno, nema potrebe ni termalno ni fizicki da turas dodatak

@shonne

Ovo što Zen kaže ima logike, sećaš se mog Alepha 5, hladnjaci na njemu su dosta manji od ovih koje ti planiraš da koristiš - 360x220x37mm, debljina "mesa" samo 6mm - bias po kanalu 2A na naponu od +/-38Vdc. Ako se dobro sećam računice, to je oko 150W disipacije po kanalu. Tranzistori prilično zbijeni po sredini hladnjaka u donjoj trećini visine...

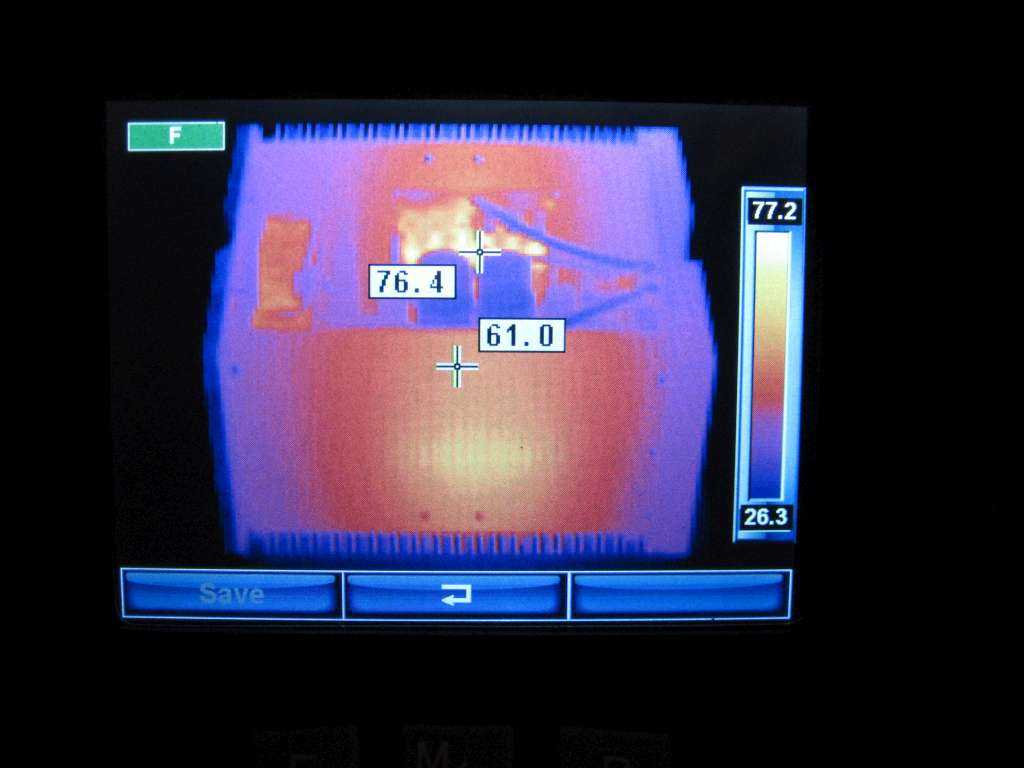

Evo kako je je izgledala temperaturna raspodela na hladnjaku:
Link

Sudeći po ovome, ti si sa očekivanih 200W disipacije prilično u bezbednoj zoni po pitanju temperature izlaznih tranzistora.

Evo jedne preglednije slike:


Izmenjeno od zocky
Link to comment
Podeli na ovim sajtovima

1 hour ago, Leonardo said:



Znači, USHER Reference 1.5   =  KANTA!    :crying:   :msn-rofl:

Referens cega? Dizajna, nisu ni trebali da skidaju poklopac.;)

Marketing ga je modelovao, a to je veca cena nego da su inzenjeri bacali racun, pa casopisi pa rivjui, sve je to kabast posao, vrlo skupih ljudi, a taj posao diyeri nece raditi. :thumbsup:

To je za kupise, a ne za radise.

Daleko ispod nivoa neke simensove energetike, npr, koja duva slicnu snagu i mora da se 'ladi po istom principu, pa i poneka ploca kod simensa ima let stop lak, nema viska rupa u montazi nego koliko treba, tanzistore montiraju pod uglom a ne reprezentativno, zbog pristupa vodova, i ne uvrcu zice za LED, propuste smetnje... neka trepcu.:D

Ko to ne vidi, njega je marketing prebrusio...:buehehe:

Link to comment
Podeli na ovim sajtovima

1 hour ago, zocky said:

@shonne

Ovo što Zen kaže ima logike, sećaš se mog Alepha 5, hladnjaci na njemu su dosta manji od ovih koje ti planiraš da koristiš - 360x220x37mm, debljina "mesa" samo 6mm - bias po kanalu 2A na naponu od +/-38Vdc. Ako se dobro sećam računice, to je oko 150W disipacije po kanalu. Tranzistori prilično zbijeni po sredini hladnjaka u donjoj trećini visine...
Evo kako je je izgledala temperaturna raspodela na hladnjaku:
Link

Sudeći po ovome, ti si sa očekivanih 200W disipacije prilično u bezbednoj zoni po pitanju temperature izlaznih tranzistora.

Evo jedne preglednije slike:


rekoh da nemam nameru da stavljam direkt na hladnjake tranz njih 20 komada...

da menjam postojece pcbs dobro razmislim, ali mi to ne lezi, trenutno...

izbusicu ga u tom slucaju ko sira, Nesic ima da me psuje :D

Link to comment
Podeli na ovim sajtovima

Ima ona tema

Pa pregledaj kako su razni ljudi kroz vekove pravili ampove hladnjaci bakar marinija i tako to.



Edit: Zapravo ima samo DAggostino i njegov bolestan dizajn

Screen Shot 2018-08-08 at 22.01.04.jpg



Link to comment
Podeli na ovim sajtovima

pre 17 minuta, Aleks reče



Edit: Zapravo ima samo DAggostino i njegov bolestan dizajn

sve je to super - ali IEC mu pogledaj :risitas:



Agostino.png.489e72731824388bbdd334e168631f09.thumb.png.ec3781827284307f0c9ac87dcb1bd1d5.png

D'Agostino veliki stručnjak za amperažu.

Da li je nekad u životu video  kako izgledaju muški i ženski priključcii za 40A i kabl...

Ili šasijski na 40A

HTB.jpg:buehehe:

Link to comment
Podeli na ovim sajtovima

47 minutes ago, vladd said:

Zabole ga za iec, kada seiku treba amp:buehehe:

Elem shonne, baci pogled na radio ham radise, oni ne stede na hladjenju, ipak im skupi tranzistori :D

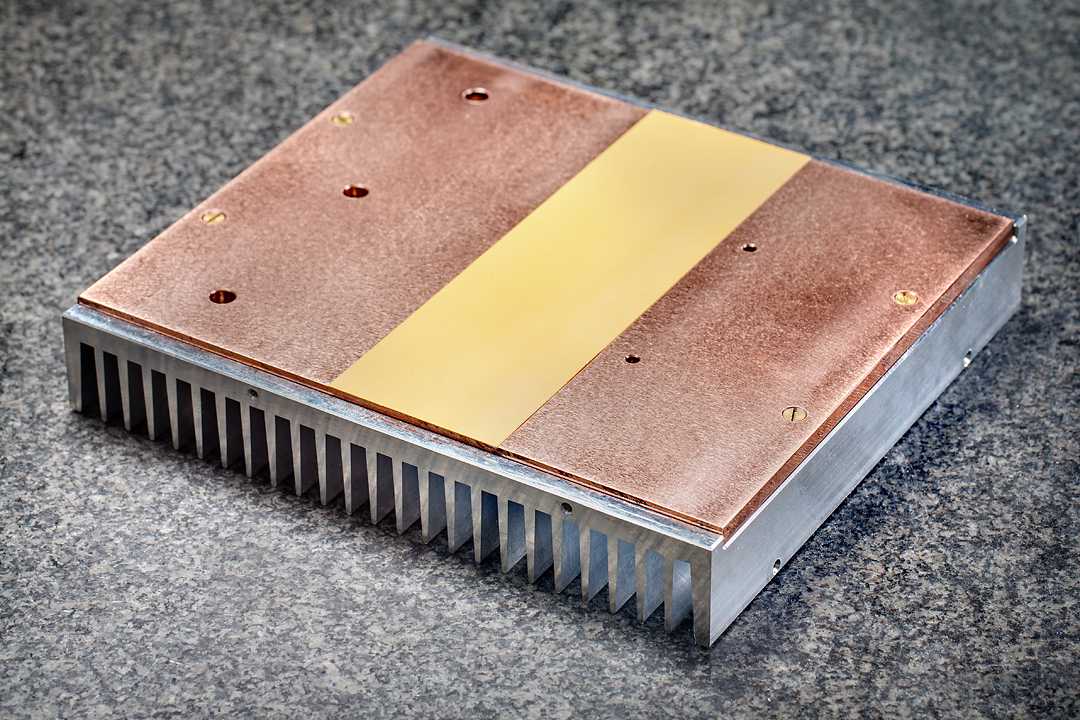

Hlad 1.jpg

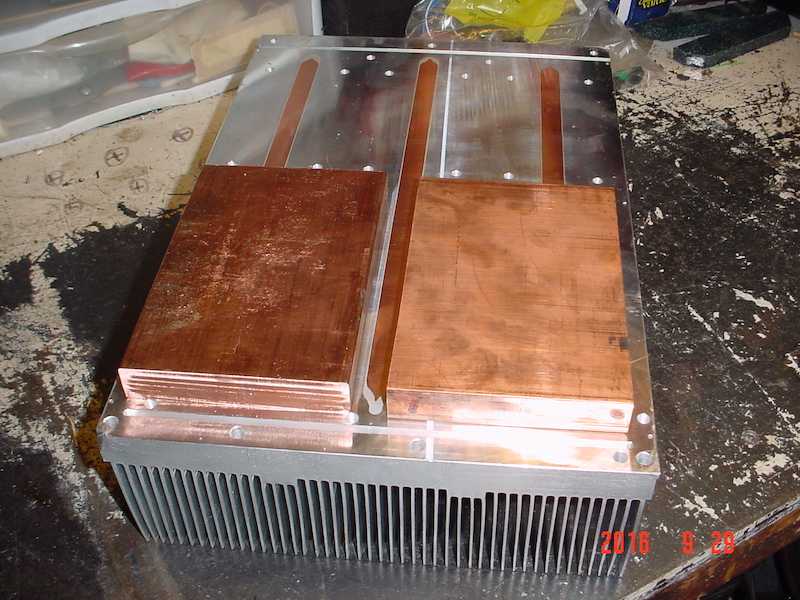

hlad 3.jpg

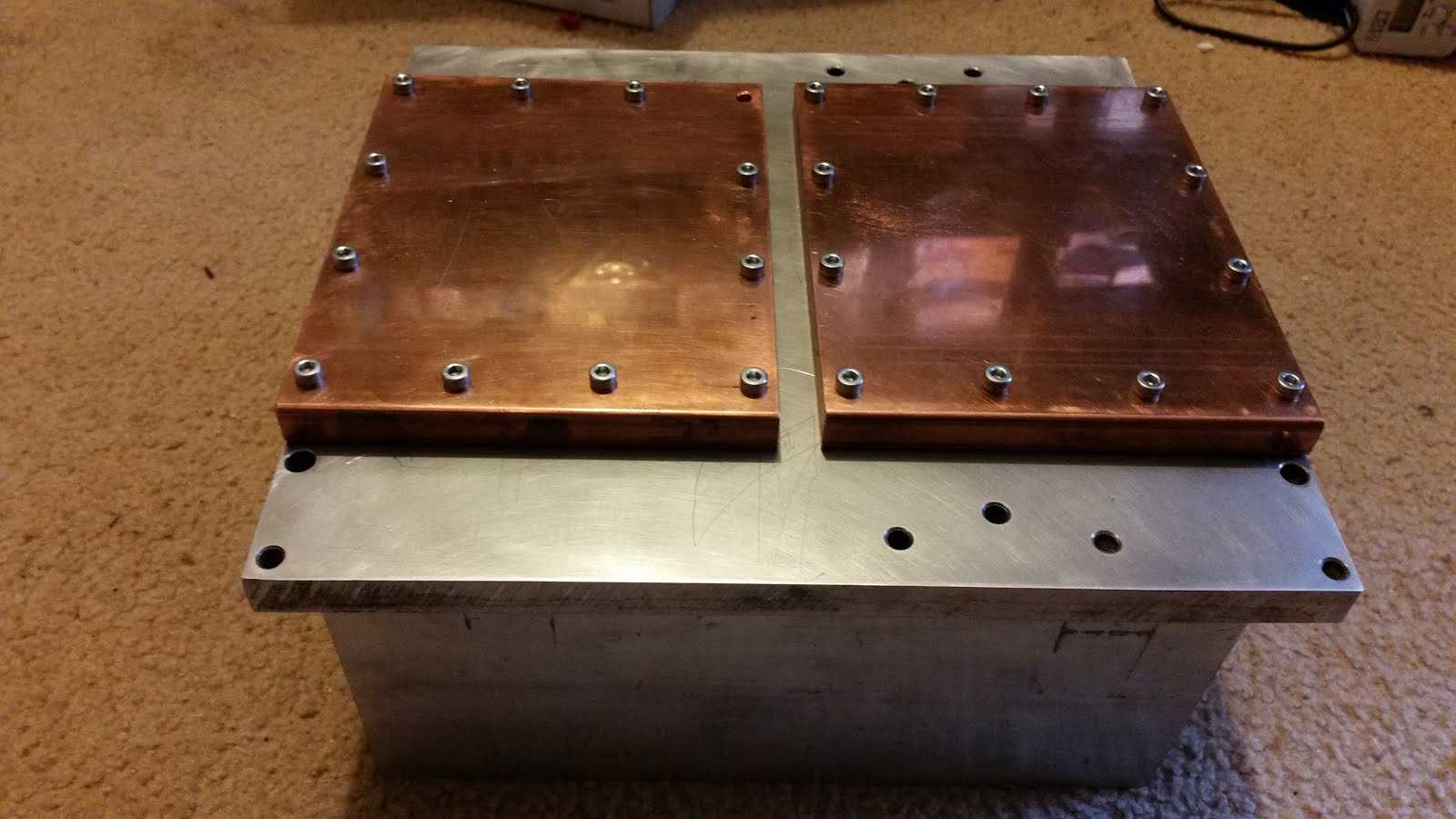

Hlad 2.jpg

Ja reko da stavim 2/3 od hladnjak, onda se spominju neke teorije 😁💪

'To ameri sada pragmaticno zovu "copper heat spreading... structure".

Pa prema gtrjanju svakog poluprovodnika pojedinacno ide debljina bakra za ujednacavanje, rasprsivanje toplote po vecoj povrsini.

U svakom slucaju ne ide pokrivanje hladnjaka komplet, moze u dve trake ispod tranzistora, sa razmakom u centralnoj zoni hladnjaka..'

Izmenjeno od shonne
