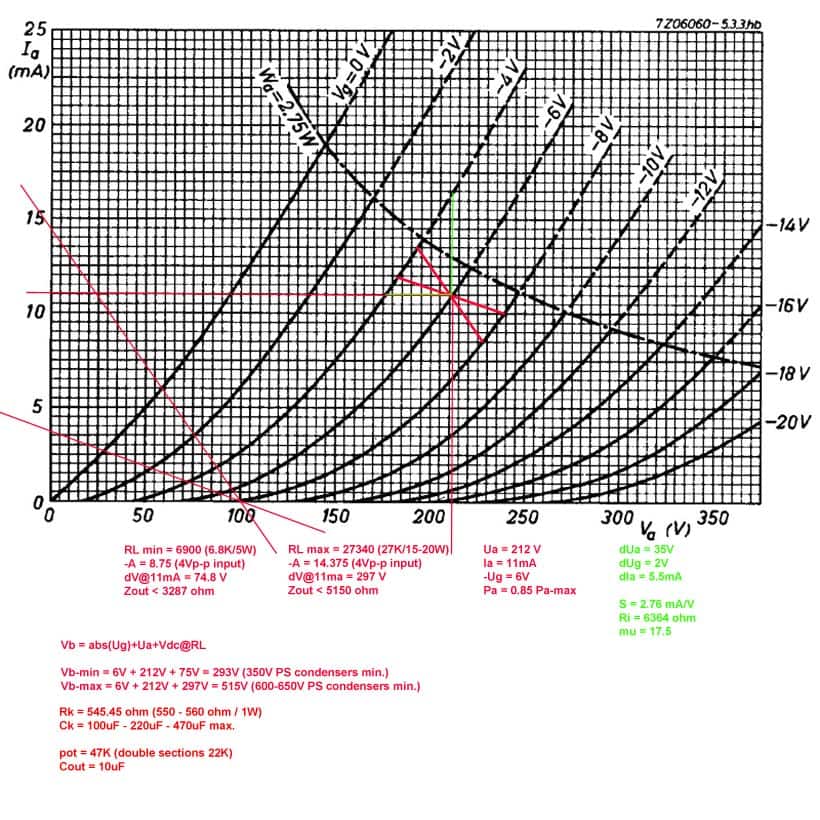

Cao drustvo napravio sam neka setovanja za ECC82 cev, i moje misljenje na osnovu podataka je da to nije losa cevproblem je u tome sto se u vecini slucajeva ne koristi na ispravan nacinosnovni propusti da bi ova cev dala rexultat su mali anodni naponi a zatim i male struje....Na slici su podaci za stepen koji radi bez izoblicenja sa ulaznim signalom od +-2V (4V p-p)sto je kao neki standard za CD playere...Van ovih granica sa slike cev se ne ponasa linearno .ovde treba primetiti da ako je ulazni otprnik sledeceg stepena manji to jest ako se cev koristi kao single stage preamp,a posle dolazi solid state amp, (koji ima typ 10K input res.,onda RLoad treba da bude veci za vrednost paralelne komonente koja sa rin next daje Rl...i naravno da Vb treba da bude srazmerno veci da bi se ostvarila ista radna tacka...to povlaci upotrebu condenzatora u napajanju sa srazmerno vecim naponom....za nize izlazne otpornosti, moze se koristiti recimo direktno spregnuti catode foll. sa 2x ecc88onda korekcija RL vrednosti nije potrebna a ni kondenzatori u PS veceg napona....Vrednost Ck je data za sada as is i zavisi i od C u poslednjem delu napajanja...trebalo bi proveriti u spice-u pa slusnim testom odrediti pravu vrednost..cheers

Cone Maker, jel proveravas ti e-mail?

evo i korisnih linkovahttp://pdfebooksreader.com/ebook-dipol-pdf-1.html

zanimljiv box slicno kao i linkwitz dipole sub Phoenixhttp://www.kirchner-elektronik.de/~kirchner/DIPOL-CARDIOIDeng.pdfnapravio sam nacrte za 15 in drivere i za 18 in...

E zenimas i ove jeftine a solidnedrzao sam ih u ruci, solidna izrada solidna papirna membrana, klasicna konstrukcijai solidna korpa, a i slusao sam u OB mislim da su OK?55eu kom skoro duplo jeftiniji od eminence-a.http://www.player.rs/product.php?ID=1289.a imaju i 18in za nijansu skuplje ali mislim da su isto OKhttp://www.player.rs/product.php?ID=1291nezamislivo 69 eu kom... 2 x 18 po kanalu u recimo kardioid OB prava stvar i ujedno i stalak...

Nema bitnih promena sa novim neznatno vecim BL-omposto je zvucnik nov Fs ce se malo pomeriti na dole posle odredjenog vremenapa bi trebalo povecati samo visinu kabineta sa 65 na 70cmsve ostalo isto

Ovo su dimenzije za tqwti to je najmanje sto moze za taj driver za tqwtubacio sam parametre koje si poslaoali posto nisi poslao BL stavio sam BL od betsy K ?.samo 2 stvari su bitne mouth mora da bude malo veci (30 x 30 cm)i port takodje diametar od 24cm pa do 28cmi to se moze ugoditi experimentalno sa promenljivom plocom 30 x 30cm sa rupom za dno Smouth.duzina pipe-a je malo manja i nije potrebno da bude duzizbog relativno vise Fs drivera, probao sam rezultati su losiji....posto je kabinet malo nizi sve bi trebalo podici tako da driver dodje na visinu slusanjatako da ce biti dovoljno prostora ispod kabineta a gde se nalazi otvor porta...

Ma nije to Zvostali programi tretiraju slicno kao i nekada kada nije bilo racunara pa se to sve radilo rucnoprema utvrdjenim procedurama i digitronom...sto je isto u principu OKtu je jedini parametar kabineta samo zapreminakod vecine programa za predvidjanje ponasanja zvucnika to je isto to ali sa boljom vizuelizacijom i naravno mnogo brzei naravno veoma veliki broj ljudi to koristi a ne samo poznavaoci kao ranijeali sistem je ostao isti u sustini...MJK koristi drugaciji pristup i tretira kabinet ne kao zapreminu vec kao putanju open end i closed endu odnosu na povrsine na tackama te putanje.Tako da je preciznija pozicija drivera, pozicija i dimenzije otvora i punjenja kabineta i to po sekcijama...Nista vise, nema tu nikakve misterije...

Ma ti programi su veoma aproksimativni i nisu bas najpouzdaniji...ne daju poziciju drivera niti poziciju BR-au redu su za start ali kao finalni proracun :blackeye:Jedino su OK MJK matcad sheetovi koji tretiraju na drugaciji nacin

A to mi je zen prikacio bezveze...kada je bilo reci o nekim starim zvucnicimaja napisaou temi, da bi docarao koliko su stari"tatko na zvucnik"a zen mi to posle upisa ispod... :blackeye:javi ako ti treba sa drugim preciciznijim TS posto ste merili?cheers

Ma uvazavam sve... nije to u pitanju, nego ima tih fake-ova dostaa posto su u pitanju power tr onda je...ali ako su ljudi proverili te iz RK onda OK?.evo i nekoliko linkovahttp://transfal.tripod.com/indexold.htmlhttp://www.google.com/images?q=fake+transistors+2SC5200+2SA1943&um=1&hl=en&tbs=isch:1&ei=1l1BTKSuO-OfOM6B6dYM&sa=N&start=0&ndsp=20http://www.zen22142.zen.co.uk/Circuits/Audio/gem100.htm

zen je u pravu...svi drugi "programi" rade napamet i netacnojedino MJK mass loaded tqwt to radi ispravno(da sada ne objasnjavam zbog cega...)

otvor je precnika 30cm ili skroz otvoren donji deoa moze biti i mobilan pa da se isproba vise otvorabitno je da su veliki skoro kao Smouth...ceo kabinet podignut na oko 20 25 cm od poda.ovo je min dimenzija sve manje daju losije rezultate...ubaceni su TS parametri koje je dao proizvodjac..

nista nije sigurno dok se ne proveri kakvi su iznutramada ako je top marking dobar onda je to dobar znak google za fake transistors pa pogledaj fotke iznutrica kod originala i fake-amislim da im nesto o tome i na diyaudio?

A mozda da pomnozis u MCD-u gustinu sttufinga i zapreminu pa da ubacis i taj podatakkoliko mase dampinga ideu gramima ili kg?ako se neko odluci da proba da se ne maltretira da to racuna peske i pogresi...MCD to radi automatski pretvaranje jedinica itd...

Mozda mozes da zakljcas?... nije vise kod mene... jbgzaboravih slikati ali koliko bih rekao iz iskustva mislim da je domaci hand made... ko ce ga znati?a mozda i ne?

Kada smo potencijalni kupac i ja na moje insistiranjeotvorili uredjaj da ga ipak prekontolisemo "na oko"zapanjili smo seumesto ECC834 x ECC803S TFKa umesto ECC812 x EC801S TFKECC82 isto neka dobra......Covek se javio posle probe u svom sistemu... zadovoljan jako......LOCK Please

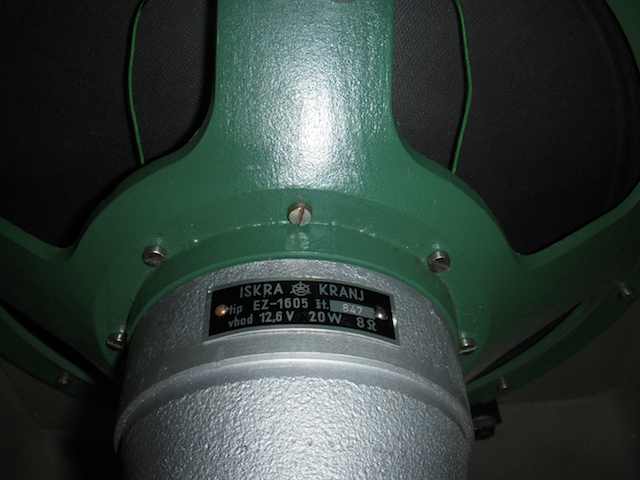

Imam ovaj komad vec nekoliko godina pa bih hteo da mu nadjem par u principu su skoro svi tizeleni modeli istirazlika je u membrani, magnetu i voice coiluez1605 je 8 omski i ravnamembrana bez koncentricnih krugovacrveno plastificirani magneti su ez1606 i membrane su sa koncentricnim krugovima imp typ. 16ohmitd

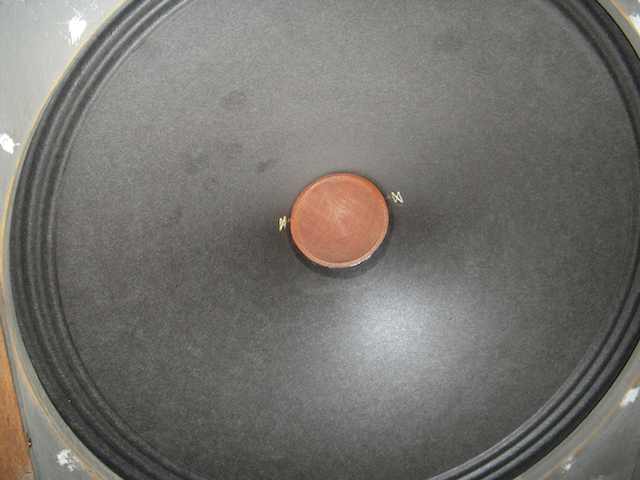

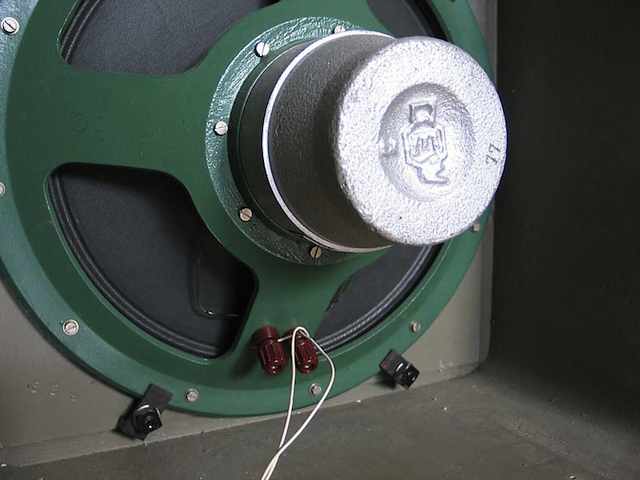

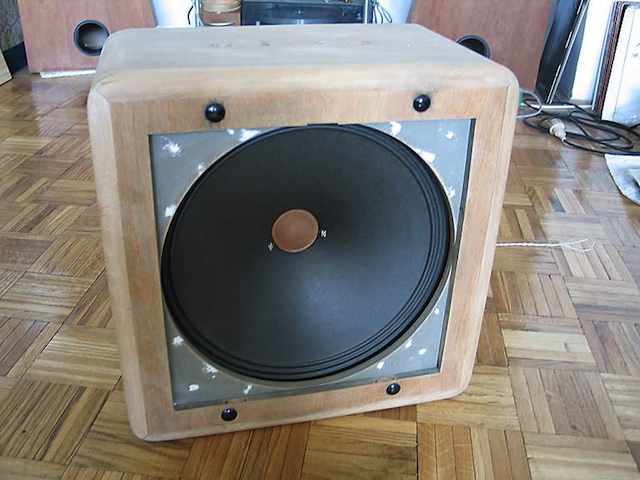

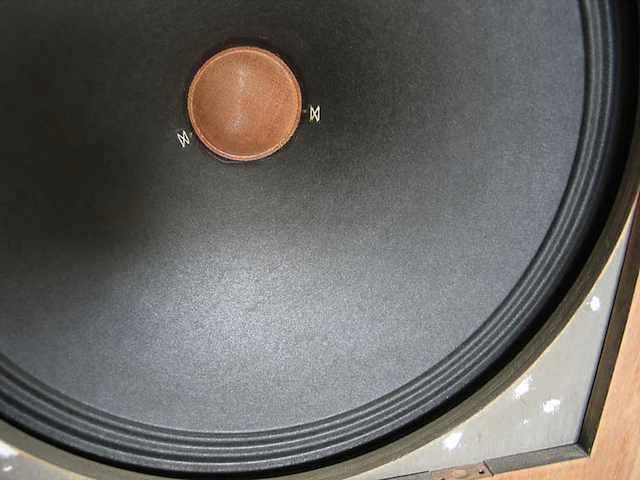

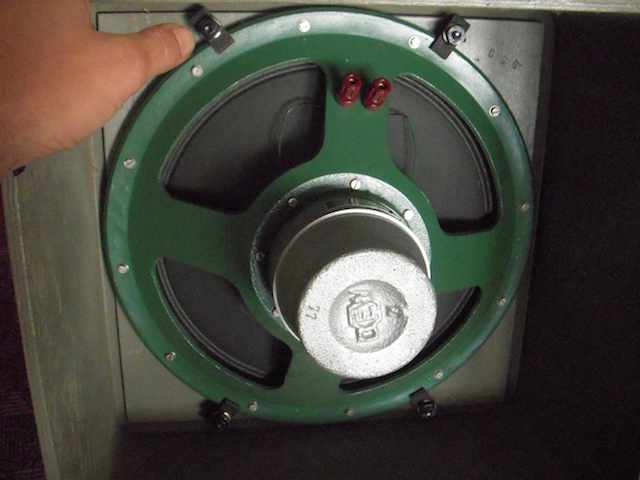

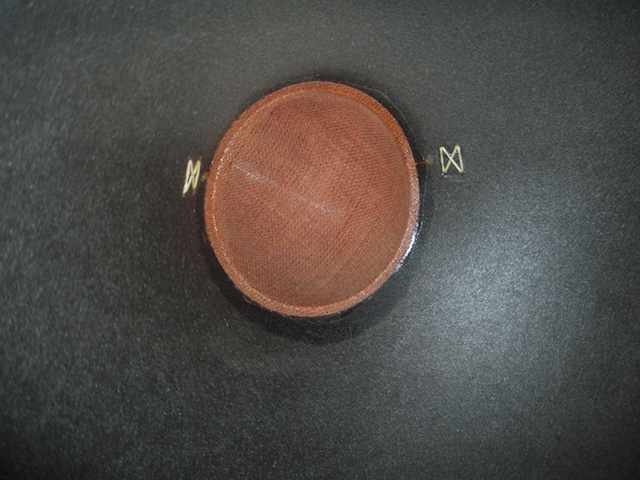

evo i nekoliko fotki...Potreban mi je zvucnik Iskra EZ1605 ili EZ1606 kao na fotografijamaa moze i samo zvucnik bez kabineta...I drugi iskra zvucnici dolaze u obzir....to je zvucnik iz vojnog kompleta od 3 kutijice u kojima subili posebno, filmski projektor, pojacalo, i zvucnikkutije su otprilike ovih dimenzija kao na slicisamo boje je drugacija zelena ispucala.Ja sam skinuo originalnu boju....

Ja sam simulirao sa preradjenim MJK za transmition line,ali preradjenim za folded Voigt ili popularno tqvt...videcu da posaljem i grafove...

Jako lep rad SuperFi...Svaka cast, uzivanje je gledati fotke... (A verujem da jei tebi i slusanje)

ponekad...?

uneo sam parametre tog drivera K model u soft za tqwti to je specifican driver koji zahteva malo drugaciji tqwt kabinetpotrebna mu je veca cross-section povrsinai veci otvor na krajudimenzije su 80cm (nista se ne dobija visim kabinetom...)throath oko 2 cmmouth od 32 do 36 cmsirina od 32 do 36 cmotvor dolazi na dno i bitno je da je veliki precnik oko 24 do 32 cmtako da kabinet treba podici na nogice od 25 30 cmposto je visina 80 cm to odgovara zbog visine zvucnika...u drugim slucajevima kada je "standardni" tqwt koji je uzak a mala P mouth-a - nema basa....cheers

sa tri zice 2 na masi i jedna na vrucem kraju,poprecni presek je trougaopa se komponente ind. cap idr smanjujuza oko sqrt(2)to sam davno prelistao u WW ali ne znam koji je broj i kako se zove clanak...radjeni su testovi sa obicnim trozilnim kablom za struju...

Nesicu pa mogao bi da objedinis sve to u jednu posebnu temu ?pa ko voli nek izvoli...
