Ja sam sklopio jedan od onih osciloskop kitova iz Kine i radio mi je nekih 40 sekundi. Posle vidim da je jedna od dve plocice u kitu lazna i da se citav uredjaj strashno pregreva. Sad radi nekih 10-tak sekundi kad ga duboko zamrznem pa ukljucim.

Pokusacu prvo kod prijatelja na kompletnom pojacalu da izmerim otpor spulne Koncarovih relea pa ako je jednak Finderovim necu nista da diram. Ako bude razlike onda cemo da resavamo problem.

Kolektorski otpornik R65 po kolor kodu kaze da je 100R +-10% a merenje ugradjenog kaze 101R. Podatak o otporu spulne nisam nasao u Finderovom data sheetu, na sajtu Mikro princa kaze da je 900R a ja merenjem otpornosti spulne dobijem 869R. Sta predlazes da preracunavam?

Samo nek' nije mnogo!

Stigli! Dadose mi od 12A, tek sad videh!

Hvala jos jednom obojici, kupicu tokom dana, relativno su mi na slicnoj udaljenosti. Naravno u medjuvremenu sam poceo da razmisljam da ga potpuno restauriram pa mi sad fale kondenzatori silver mica 5pF.

Razumeo i postupicu! Hvala na brzom odgovoru!

Samo da utvrdimo gradivo kod mene na plocici to izgleda ovako: A trazi se ovo: I umesto 8A moze i vise?

A dobro bi mi dosla i sema celog uredjaja SPS-200 u malo boljoj rezoluciji od ove koja moze da se nadje po internetu!

Evo i slike kako to izgleda trenutno kod mene u pojacalu. Dajte ako je moguce konkretan predlog sta da stavim od ovoga sto se nudi po nasim radnjama.

Zaboravih da slikam footprint sa ovim originalnim! Dimenzije su Duzina:28-29mm, Sirina: 11-12mm i Visina: 18-20mm

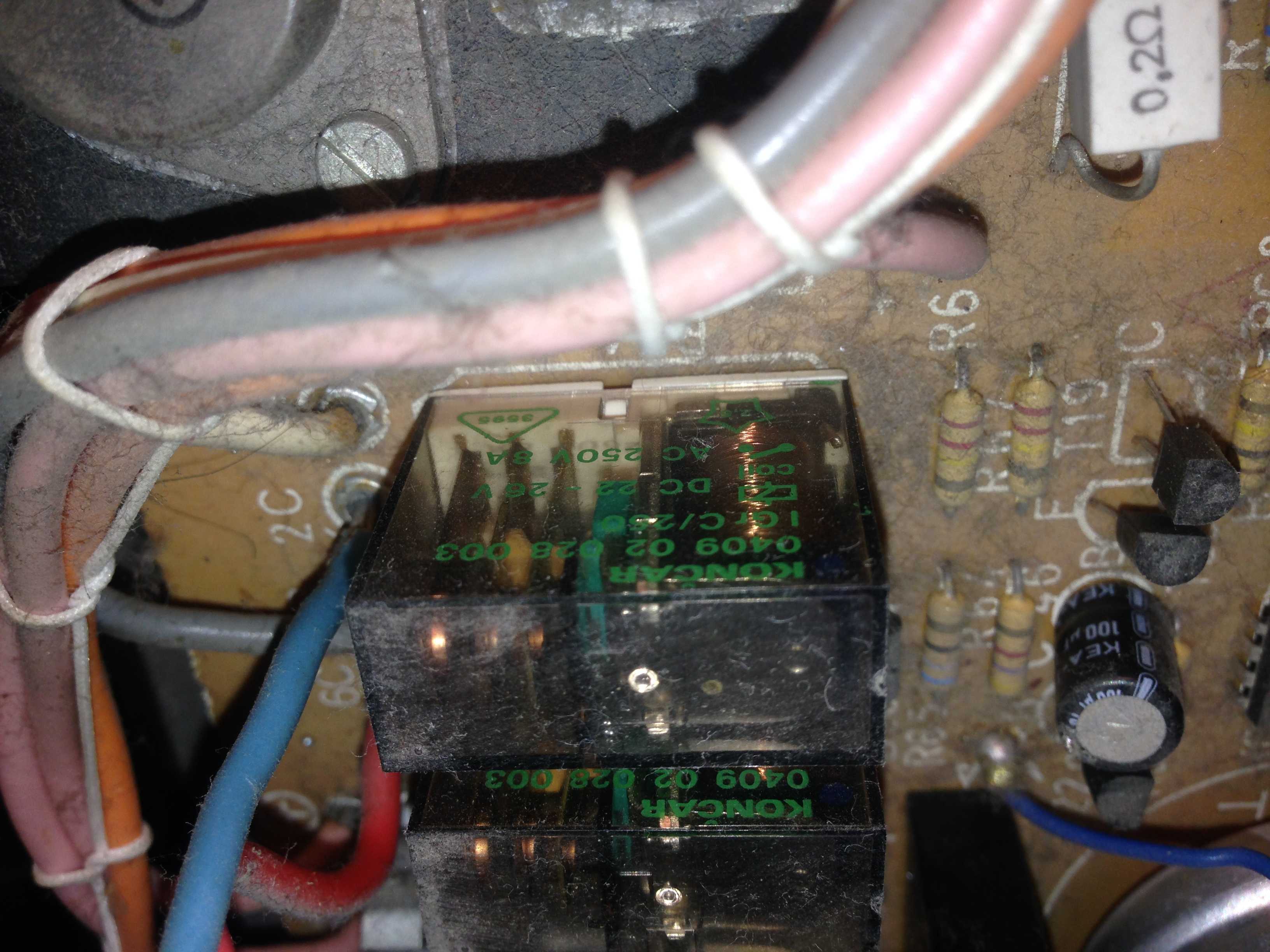

A evo i slike originalnog releja:

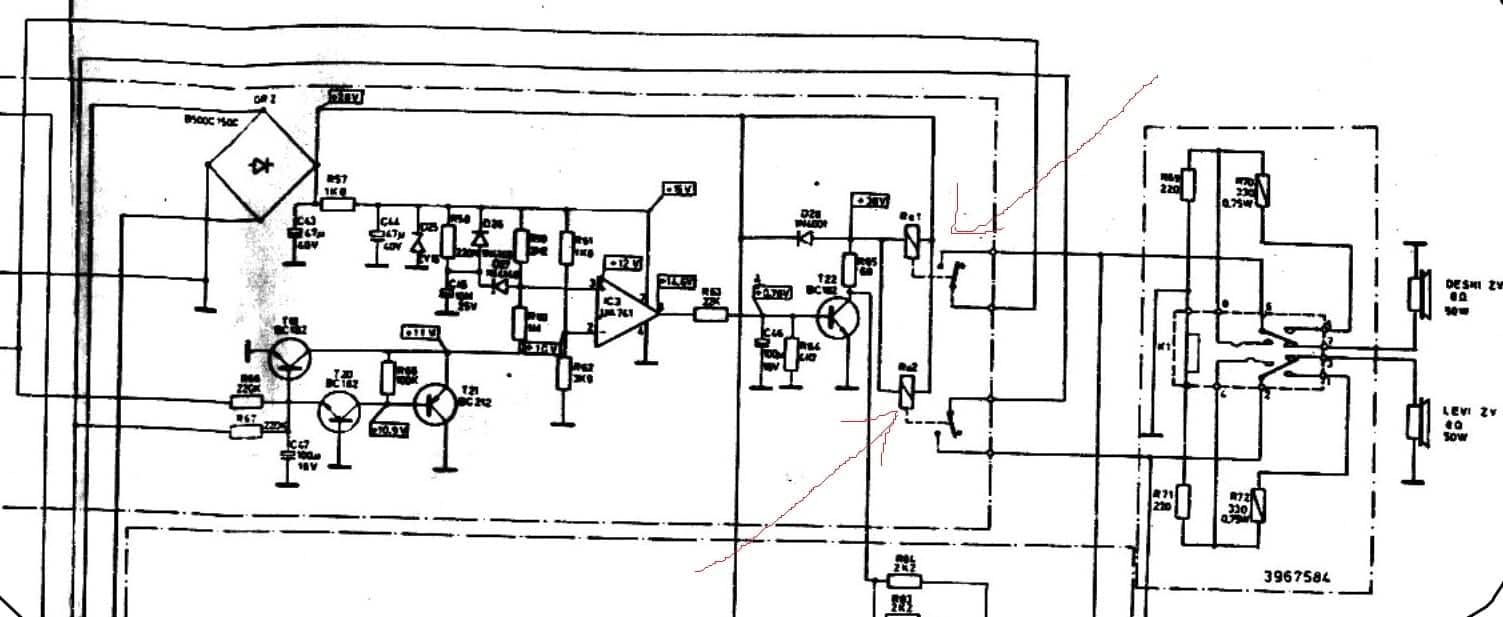

Dakle, evo i šeme:

Zamoliću vas za pomoć u identifikaciji i pronalaženju zamene za jedan stari rele(j). Radi se o relejima u zastiti na pojačalu snage Radio Akustika SPS-200. Na njemu piše: Končar 0409 02 028 003 I Gr.C/250 DC 22-26V AC 250V 8A Na mom pojačalu su zamenjeni jednim relejom pa bih ja sad želeo da to vratim u originalno stanje a za to mi je potreban ovaj rele ili njegova odgovarajuca zamena. Za neki minut postaviću i fotografije i šeme.

Ima i u donjem delu. Jako je nezgodno puniti sa te strane jer ima dosta pokretnih delova.

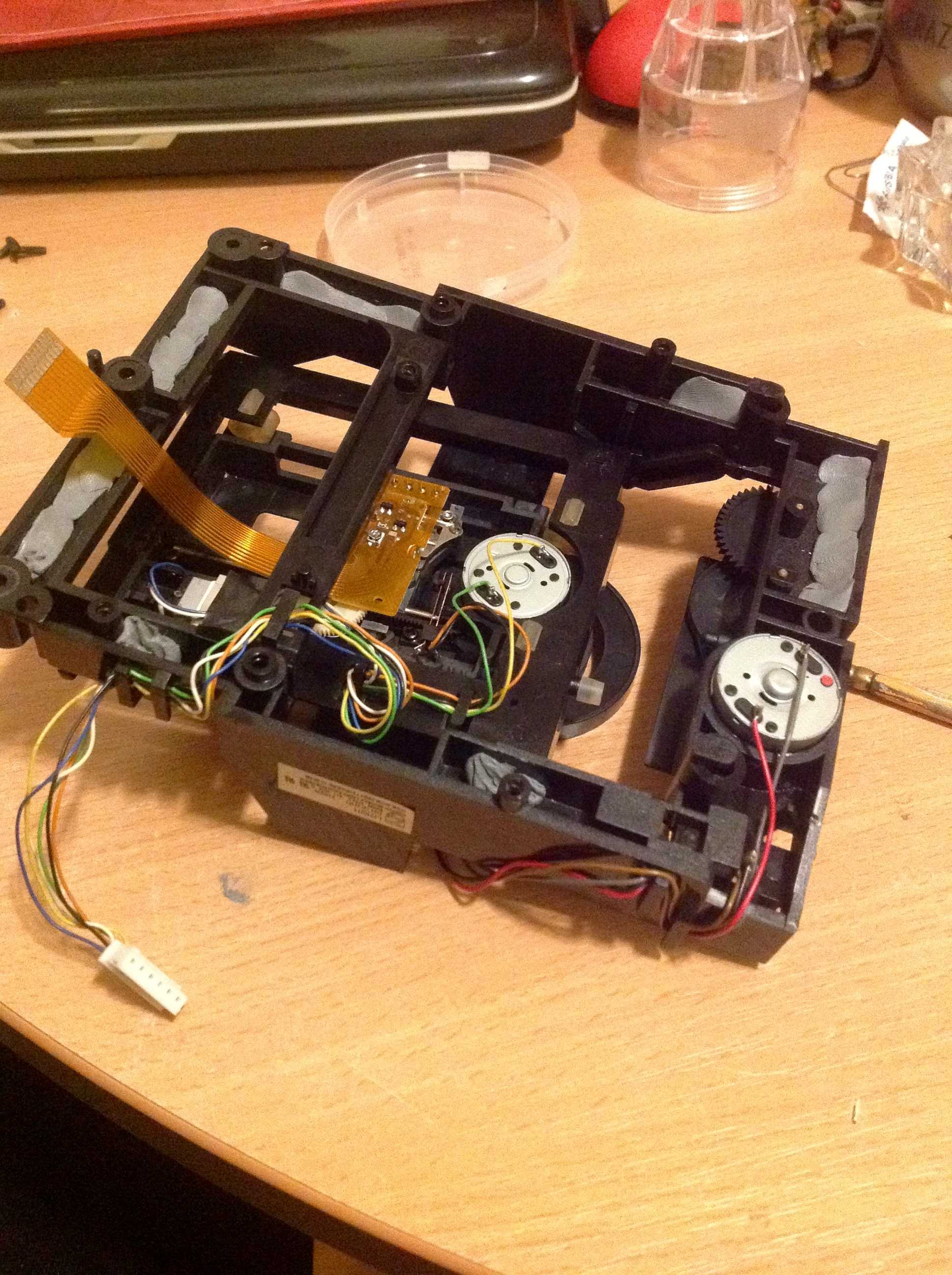

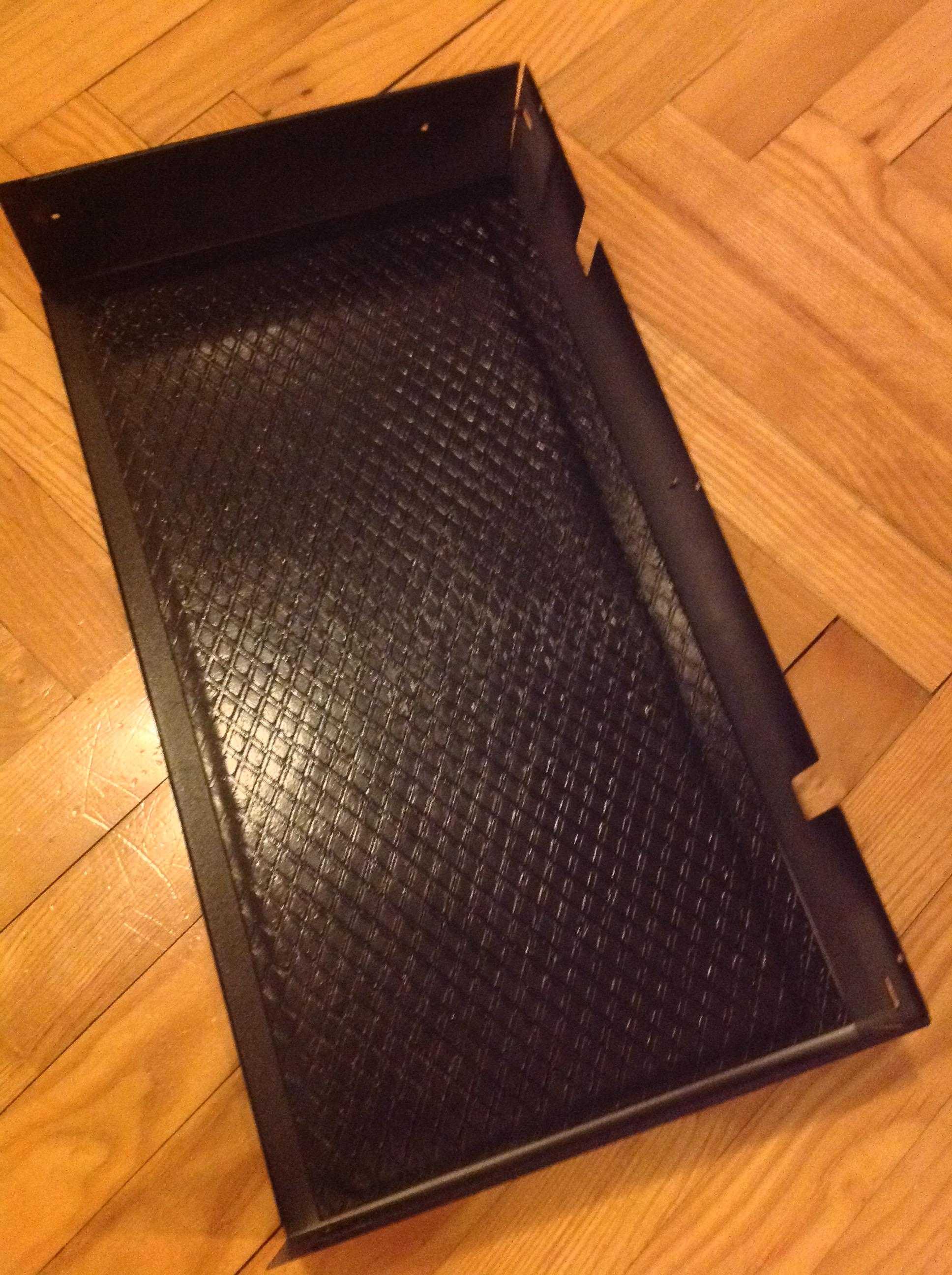

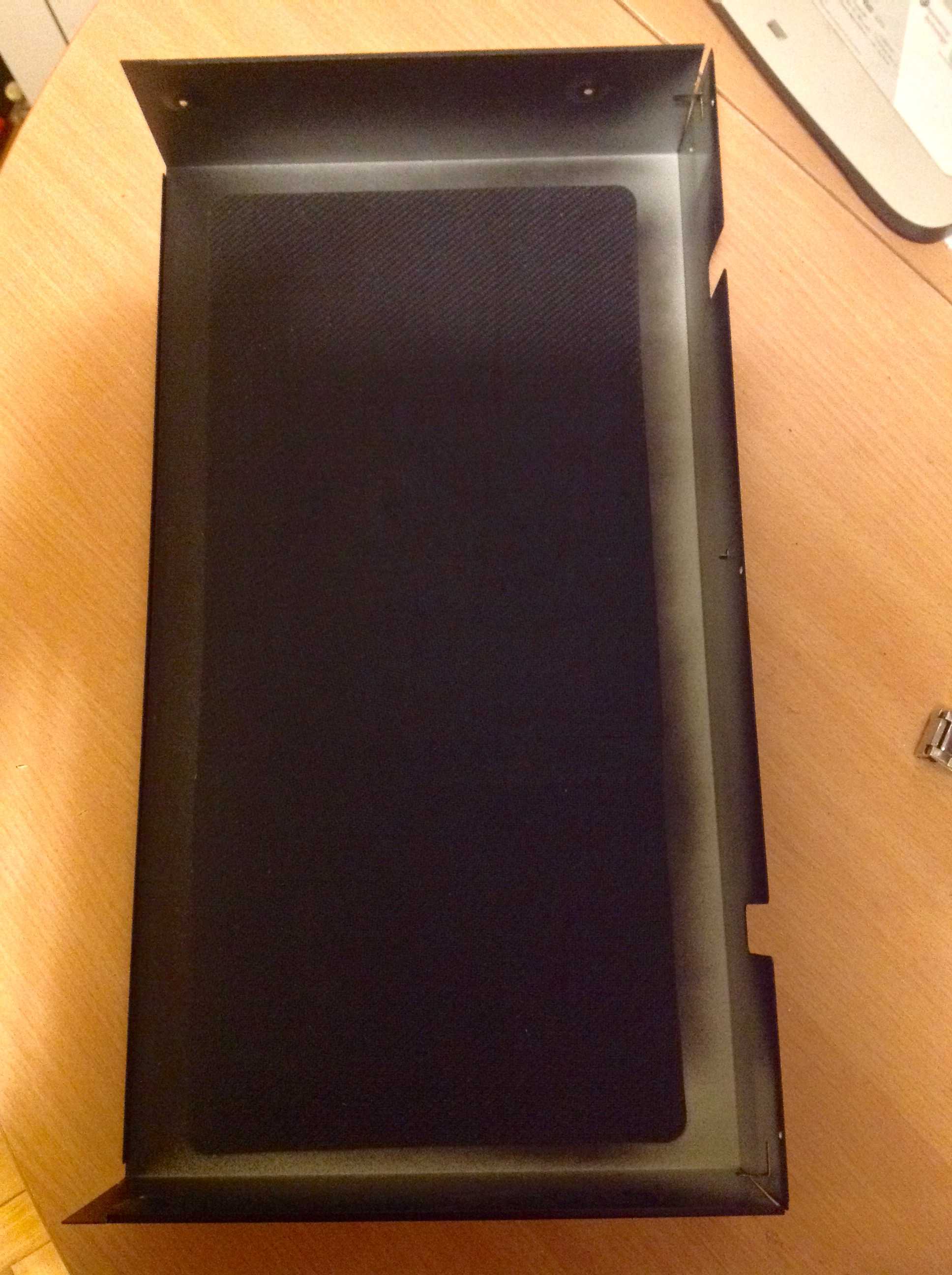

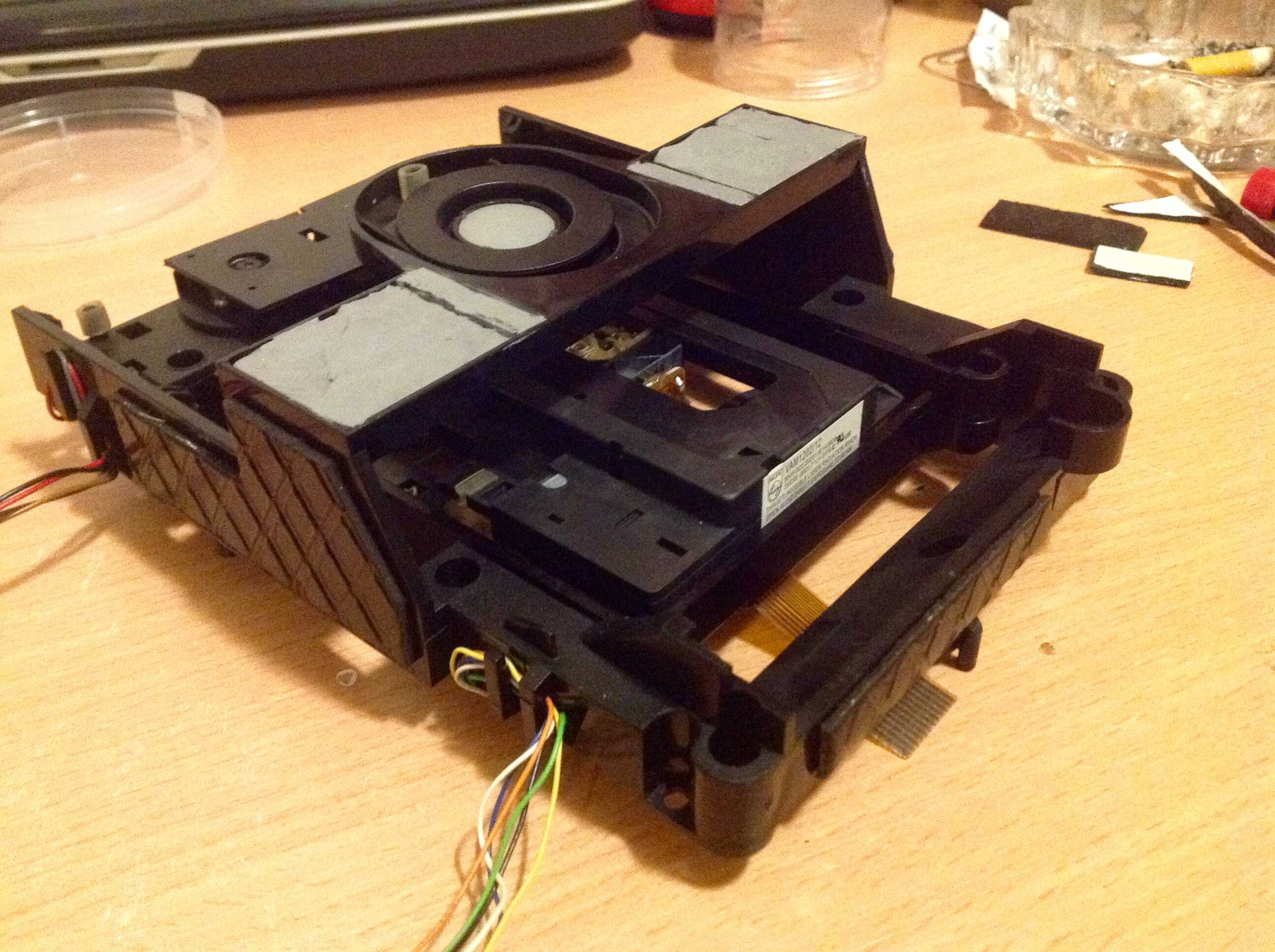

Zavrsio sam i dampiranje mehanizma, izrezao otvor na poklopcu za chincheve i sve lepo zatvorio. Ostaje da dampiram donju stranu kucista , menjam opampove povremeno i razmisljam dalje o lampizaciji.

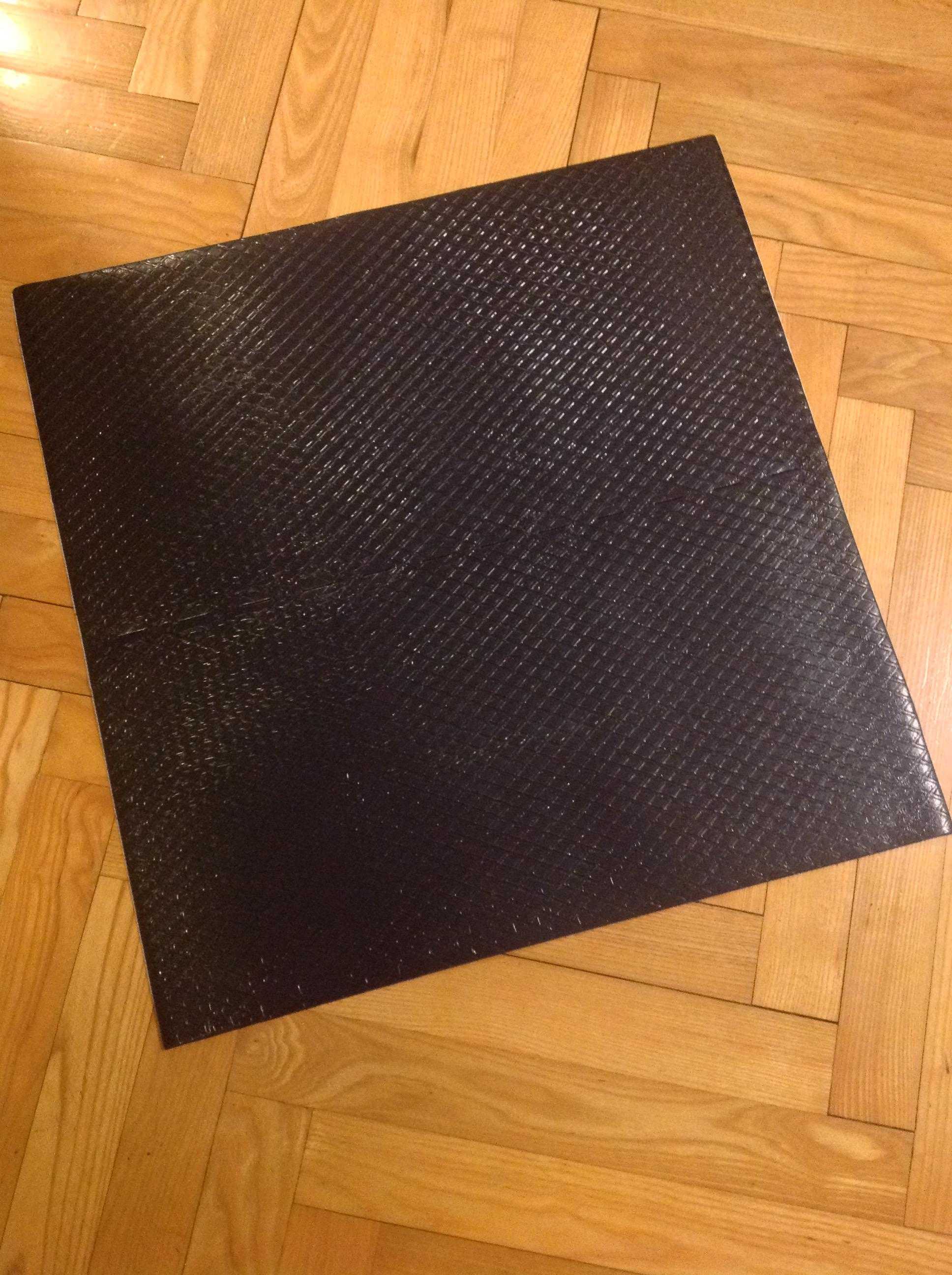

QQ majko kakva improvizacija! Dodao je i drvene stranice, moj covek. Proucicu to detaljnije mozda moze da se osmisli neko ljudsko resenje na osnovu ovoga. Osnovni problem je Vref koji mora da se vodi sa DAC chipa. Kad to resim dalje bi trebalo da bude lakse! U medjuvremenu sam pronasao i samolepljivi bitumenski materijal iz auto programa. Jako je gust i tezak ali uz pomoc fena lako poprima oblik podloge i odlicno se lepi. Na gornji poklopac sam ga postavio preko onog "misijeg dampinga" i lepo je legao a ja sad imam sendvic damping.

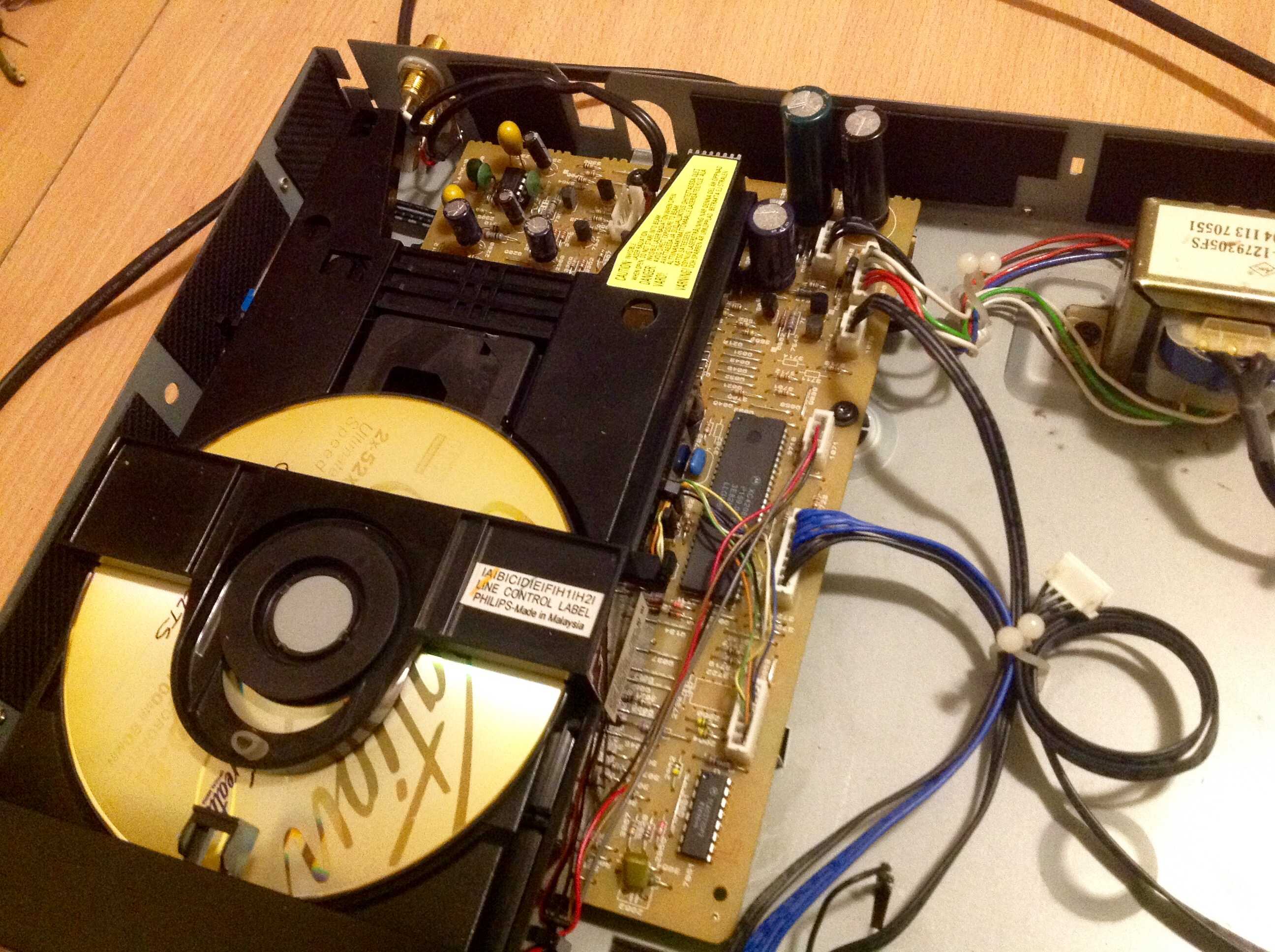

Pa kondove sam sve izmenjao, ugradio podnozje i isprobao cetiri razlicita OpAmpa. Napajanje ne bih sad dirao ako cu da radim lampizaciju, onda cu ionako morati sve da menjam. Jedino da mozda dovedem 5V na DAC preko posebnog namenskog regulatora napona. Imam dosta neproverenih starih Ei lampi, nisu mi pri ruci sad, napisacu sutra sta tacno imam.

@Stradi pogledacu, na ovom transportu i nema puno mesta gde bi islo dampiranje a da se ne ugrozi slobodno kretanje delova mehanizma. @sir Oliver daj neku ideju, semu, primer, molim te. Ne umem sam da projektujem i izvedem lampizaciju.

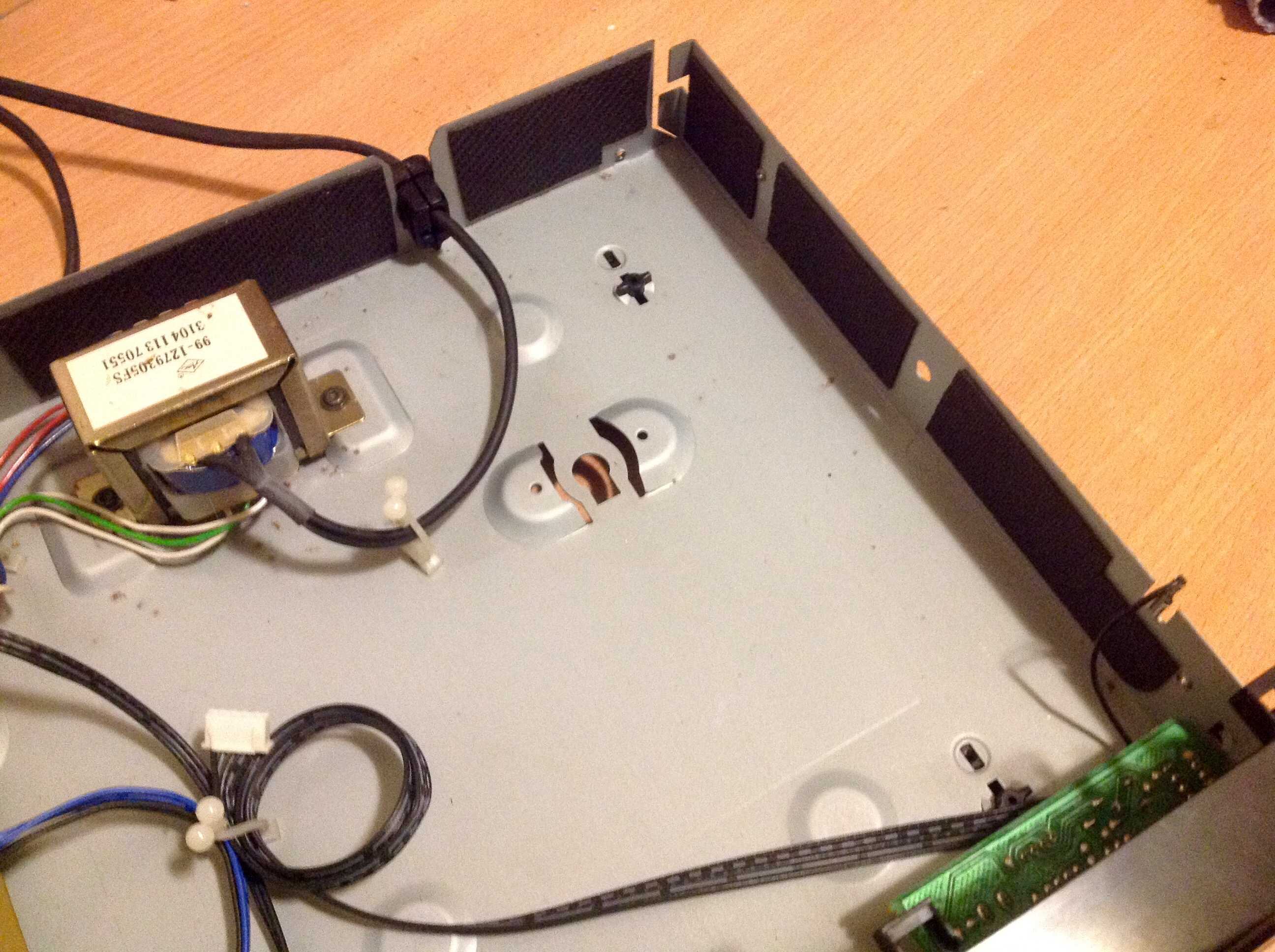

U medjuvremenu, evo slika uradjenog "misijeg" dampinga na bocnim stranama sasije i time je zavrsen ovaj deo posla sa tankim materijalom.

Pade mi na pamet da mu napravim potpuno novi ali drveni poklopac, po ugledu na stare risivere.

Trazim i ne nalazim primer izvedene lampizacije na ovom modelu, ako imas nesto uputi me molim te!

Kako sam krenuo stavicu mu i lamperiju i fasadu!

Provericu u Wurthu sta nude.

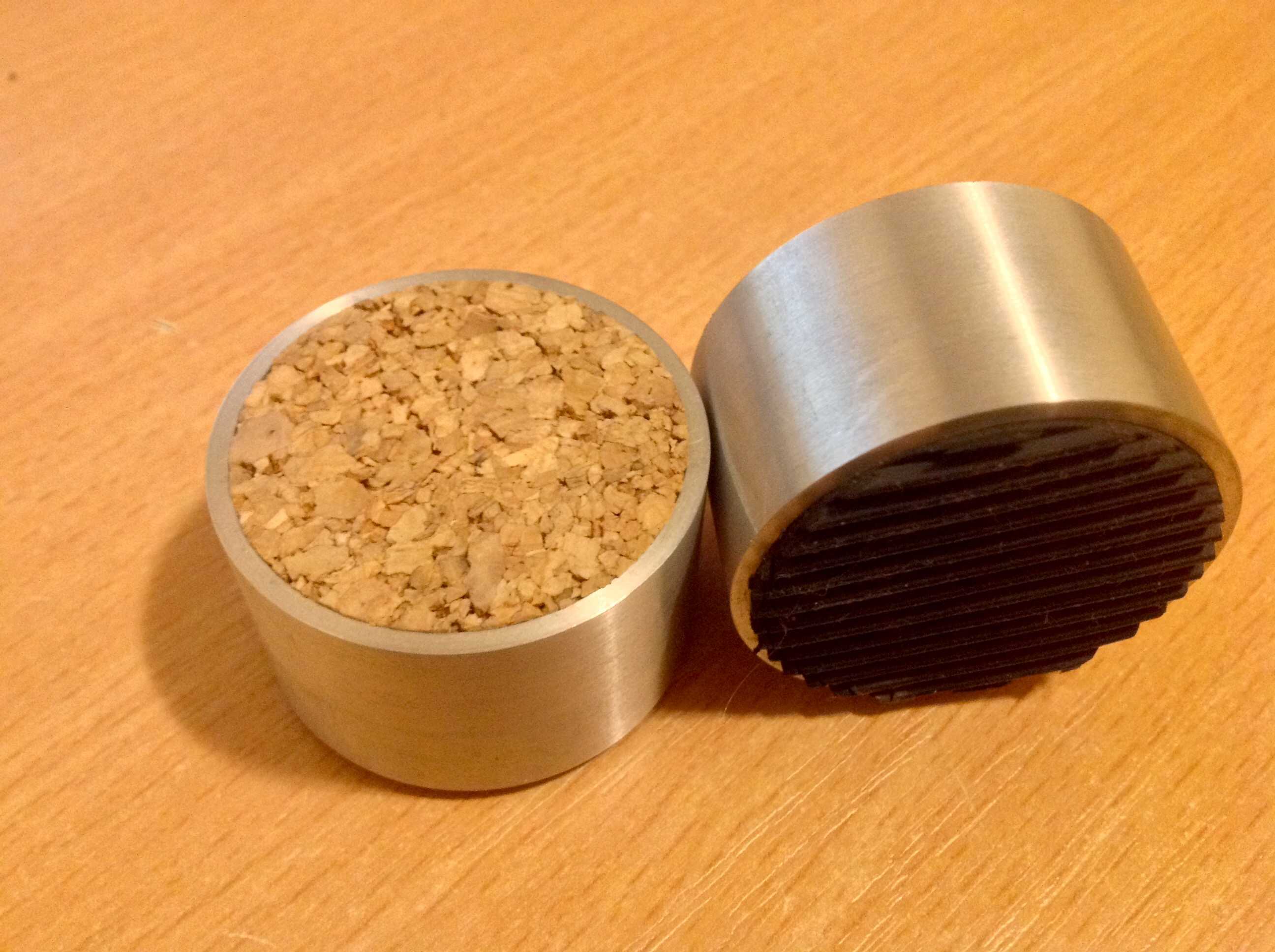

Imam i ove malisane, pluta-dural-pluta-guma, predvidjeni su za gramofon, ne znam ima li smisla upotrebiti ih za cd plejer?
