QQ majko kakva improvizacija! Dodao je i drvene stranice, moj covek. Proucicu to detaljnije mozda moze da se osmisli neko ljudsko resenje na osnovu ovoga. Osnovni problem je Vref koji mora da se vodi sa DAC chipa. Kad to resim dalje bi trebalo da bude lakse! U medjuvremenu sam pronasao i samolepljivi bitumenski materijal iz auto programa. Jako je gust i tezak ali uz pomoc fena lako poprima oblik podloge i odlicno se lepi. Na gornji poklopac sam ga postavio preko onog "misijeg dampinga" i lepo je legao a ja sad imam sendvic damping.

Pa kondove sam sve izmenjao, ugradio podnozje i isprobao cetiri razlicita OpAmpa. Napajanje ne bih sad dirao ako cu da radim lampizaciju, onda cu ionako morati sve da menjam. Jedino da mozda dovedem 5V na DAC preko posebnog namenskog regulatora napona. Imam dosta neproverenih starih Ei lampi, nisu mi pri ruci sad, napisacu sutra sta tacno imam.

@Stradi pogledacu, na ovom transportu i nema puno mesta gde bi islo dampiranje a da se ne ugrozi slobodno kretanje delova mehanizma. @sir Oliver daj neku ideju, semu, primer, molim te. Ne umem sam da projektujem i izvedem lampizaciju.

U medjuvremenu, evo slika uradjenog "misijeg" dampinga na bocnim stranama sasije i time je zavrsen ovaj deo posla sa tankim materijalom.

Pade mi na pamet da mu napravim potpuno novi ali drveni poklopac, po ugledu na stare risivere.

Trazim i ne nalazim primer izvedene lampizacije na ovom modelu, ako imas nesto uputi me molim te!

Kako sam krenuo stavicu mu i lamperiju i fasadu!

Provericu u Wurthu sta nude.

Imam i ove malisane, pluta-dural-pluta-guma, predvidjeni su za gramofon, ne znam ima li smisla upotrebiti ih za cd plejer?

Zamisao mi je da mehanizam dampiram zivom gumom i na kraju ceo uredjaj pricvrstim na masivnu plocu od medijapana, mislim da ce to dati potrebnu masu za dampiranje.

Uradio sam gornji poklopac. Materijal je sundjerasta guma od kineskih podloga za misa leplena neoprenskim lepkom.

Evo stizem i ja! Bice veceras slike!

Glava za vodjenje iz neke rakete? :-)

Ja sam razumeo.

To mi je jasno, vec sam bajpasovao ta dva. Za napajanje cu jos da vidim ali dobro ce mi doci taj savet, nije mi bilo jasno gde da ga dovedem. U principu, osim mozda jos dva blok kondenzatora, ova faza dogradnje elektronike je pri kraju. Sad predstoji "gumiranje" i potraga za resenjem za lampizaciju. I kada bih se sada zustavio bio bih zadovoljan kako zanimacijom tako i zvucnim efektima!

Tako je 4=V- a 8=V+! Izmedju njih i mase su 2301 i 2303 a spojene su sa 2302 od 22nF.

Izvinjavam se sto ispadam glup u drustvu! Sve njih si stavio izmedju napajanja OpAmpa i mase DAC chipa? Po jedan sa svake strane, vezani paralelno?

OK, ako se ne varam na TDA1545A nozica br. 4 je masa? To ce da bude pipavo! Gde si njih stavljao? To sam naucio i pazim ! A i napisali dobri ljudi na njima!

Ok, jasno, videcu da i to probam, nije zurba. Nisi mi rekao kako predlazes da vezem ona dva na opampu?

Kupljen je u Silken-u, u Balkanskoj ulici.

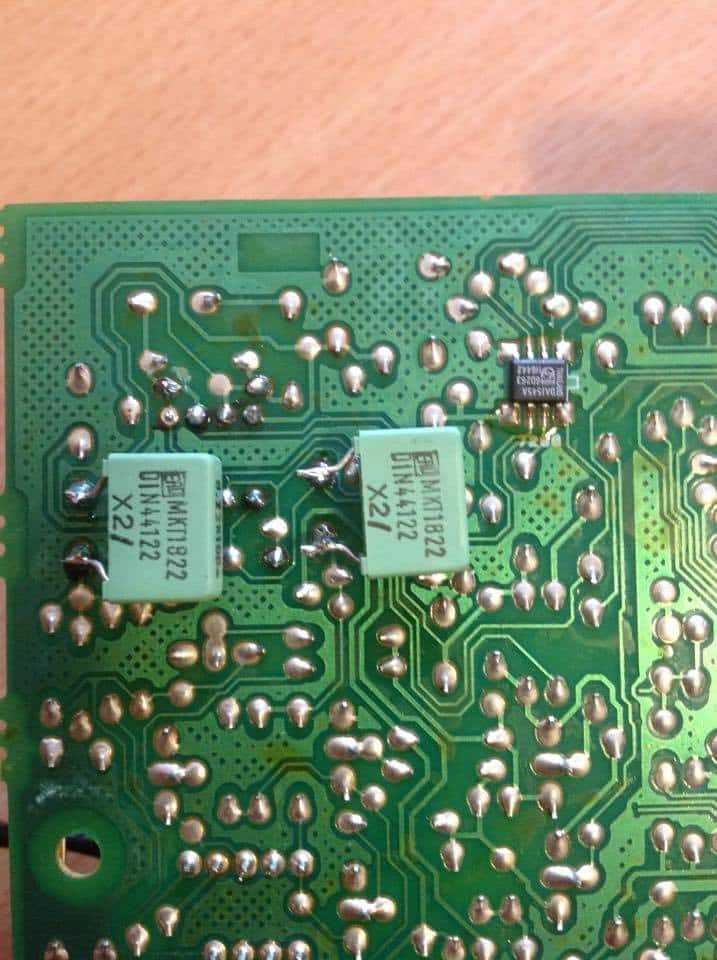

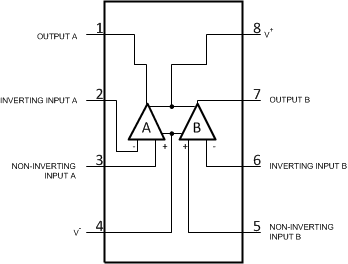

Ako sam dobro razumeo predlazete zamenu elektrolitskih kondenzatora 2306 i 2309 sa 2,2uF blokovima (sa ili bez bajpasa)? Vladd mozes li da mi pojasnis gde tacno da vezem ta dva od 10nF. Evo u prilogu pinouta LME 49720. Kad sam vec kod toga slusao sam OPA2604, NE5532 i LME4970NA i zadrzao se na ovom poslednjem!

Sta mislis konkretno sta da stavim ako bude moglo? Sada je kapacitet oko 2,5 puta veci od originalnog, ne bih bas isao na mnogo veci.

Ah zo! Tu su stavljeni elektroliti 10uF/50V i odozdo bajpas 200nF ERO plastikaneri sa donje strane. Elektroliti su slicne velicine kao i oni stari, stvarno nema mesta za nesto mnogo vece. Videcu na kraju za to napajanje.

Hvala vam obojici! Idem sad da slusam i da menjam OpAmpove pa da vidimo. Nixie na koje blok kondenzatore mislis? Mozda bi mogli ispod da stanu? Napajanje necu da diram za sad posto u narednoj fazi mozda sledi lampizacija pa ce sa njom da dodje i napajanje.

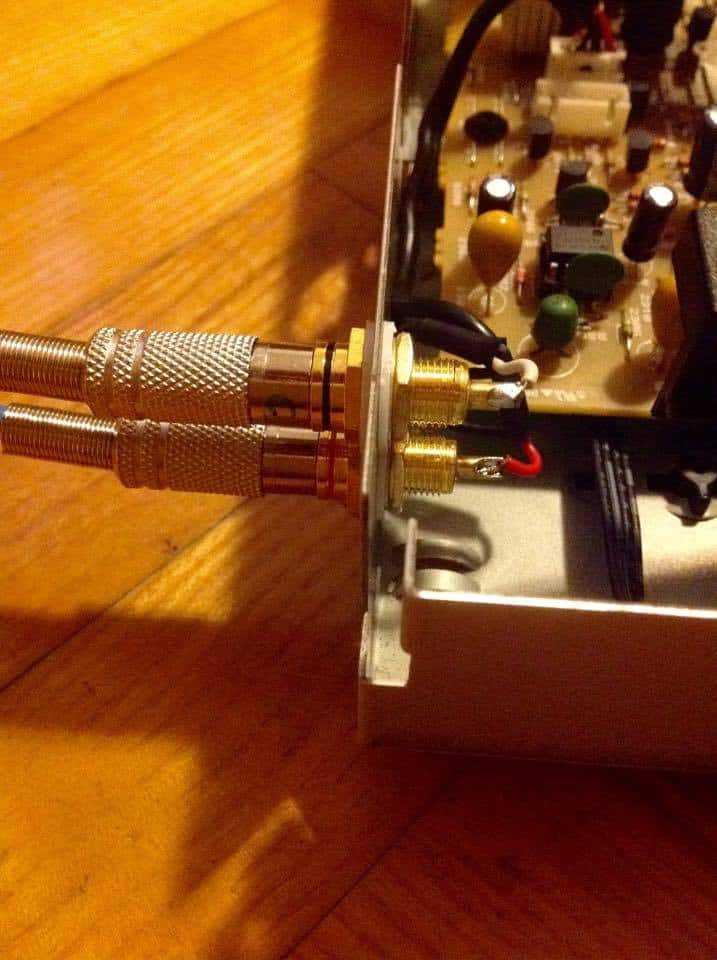

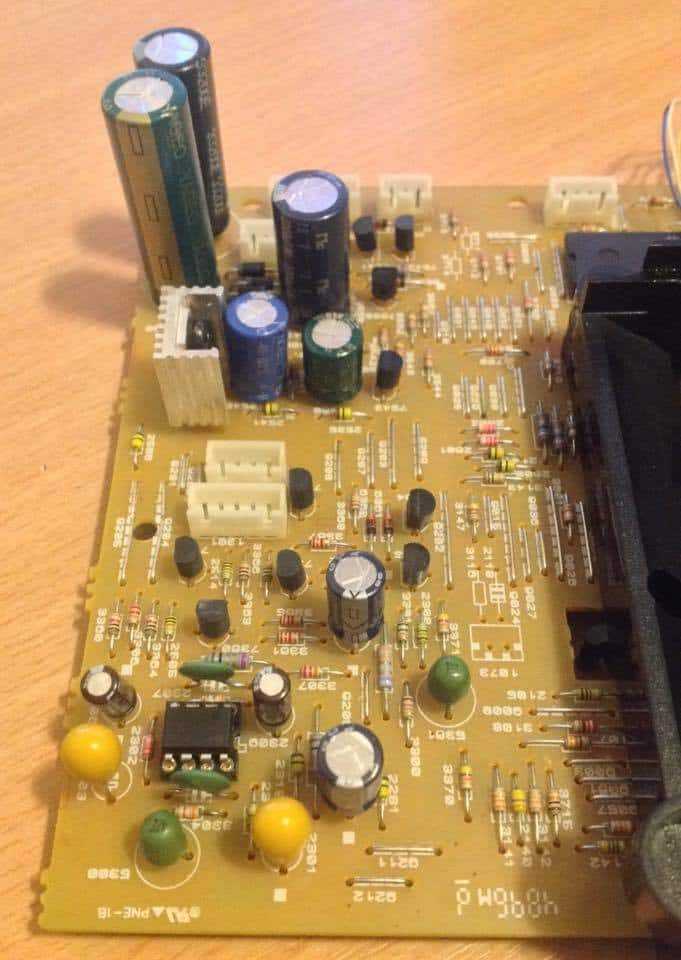

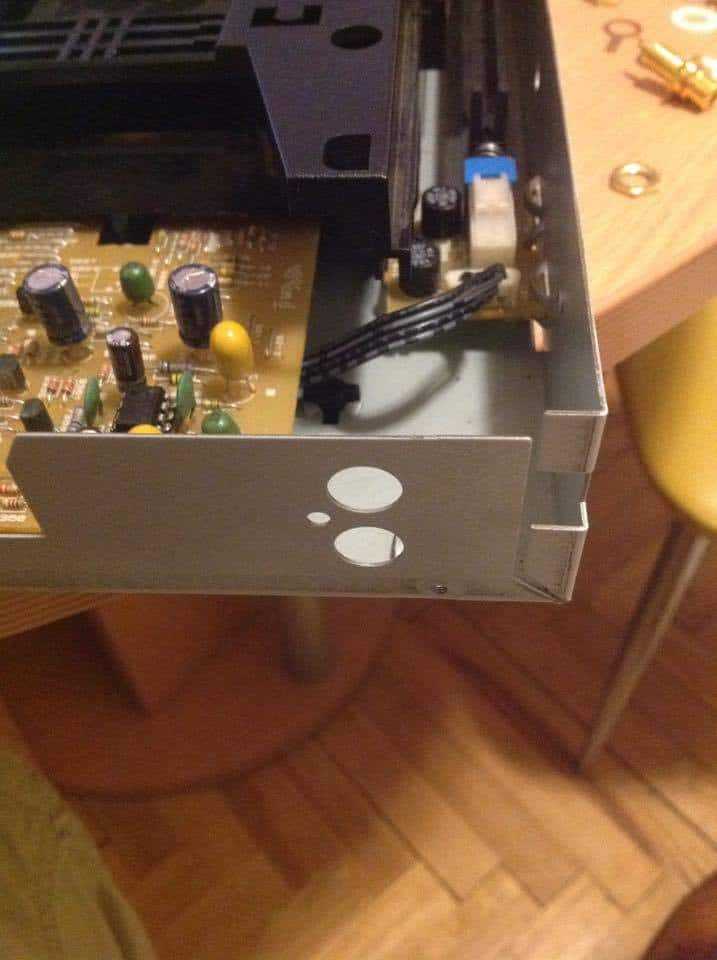

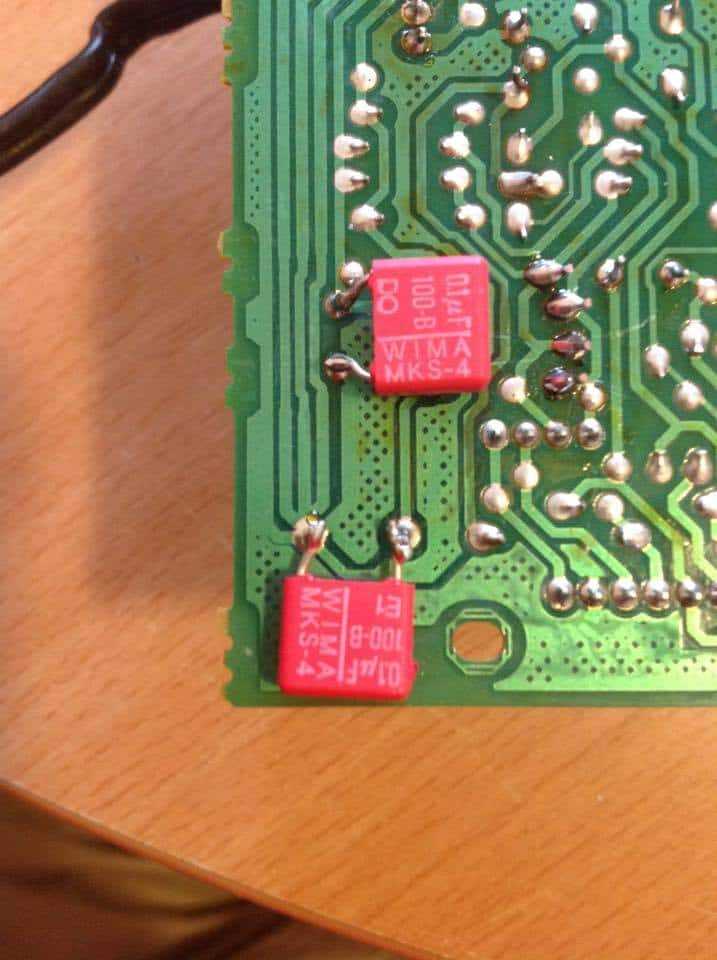

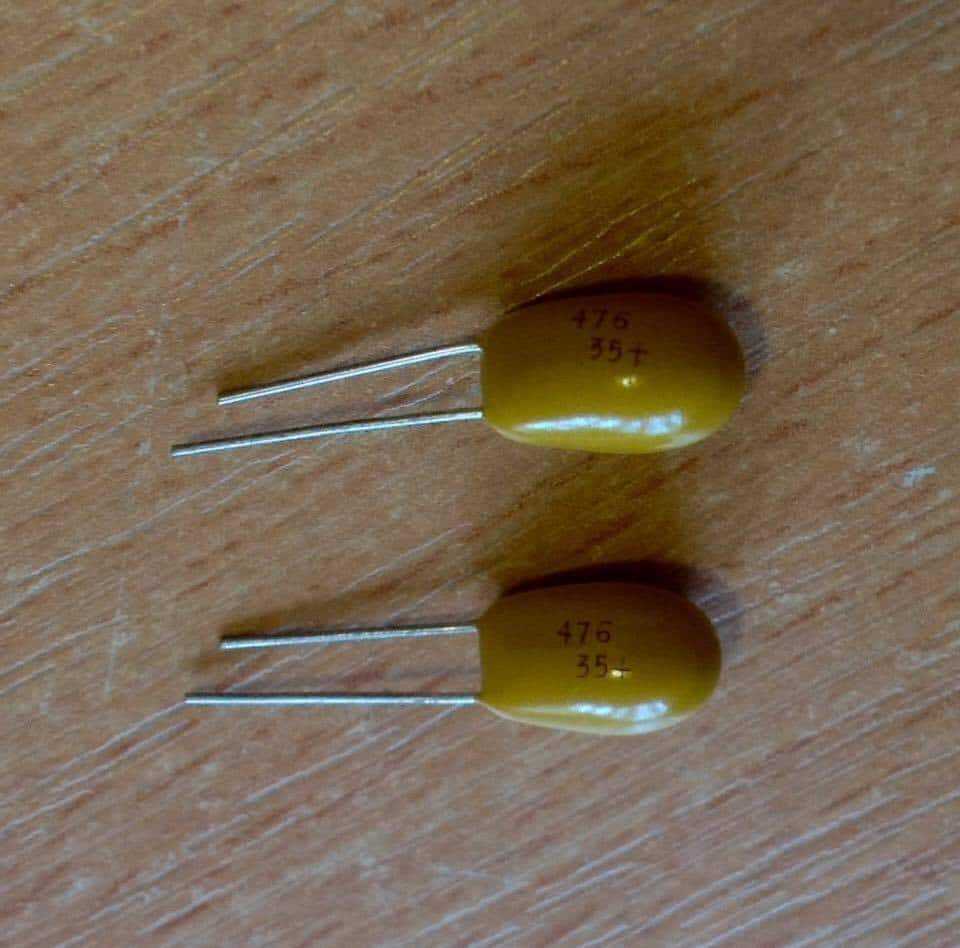

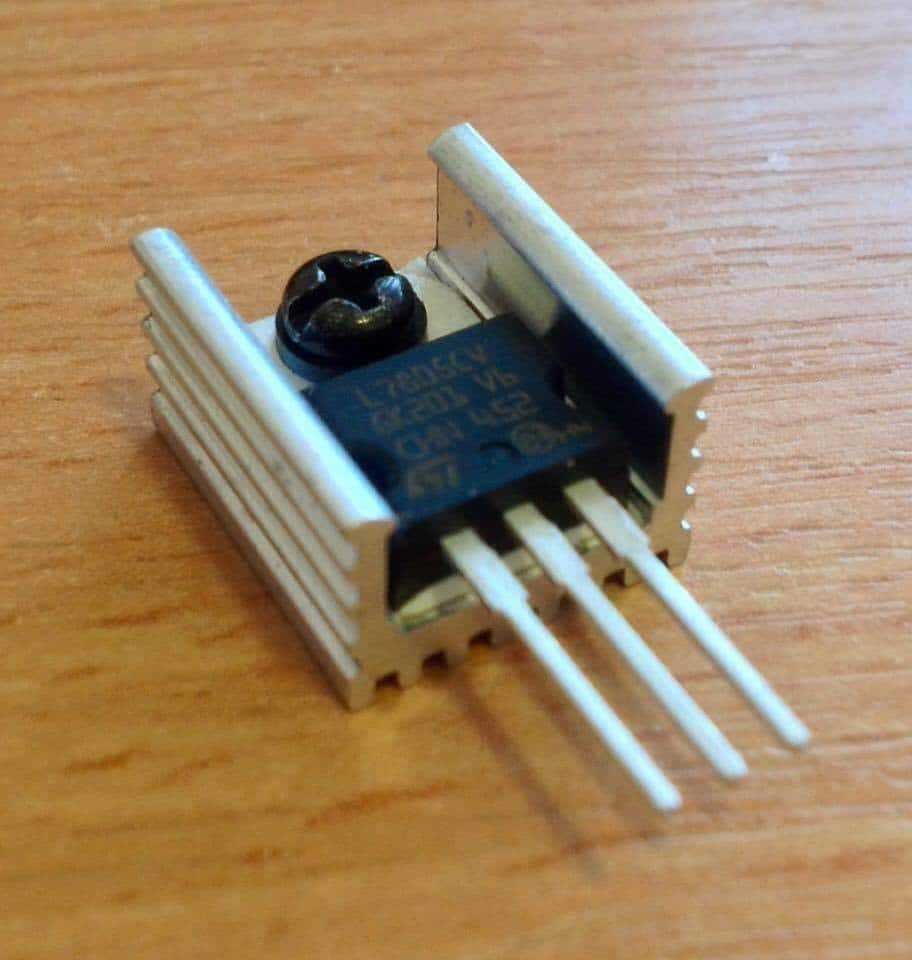

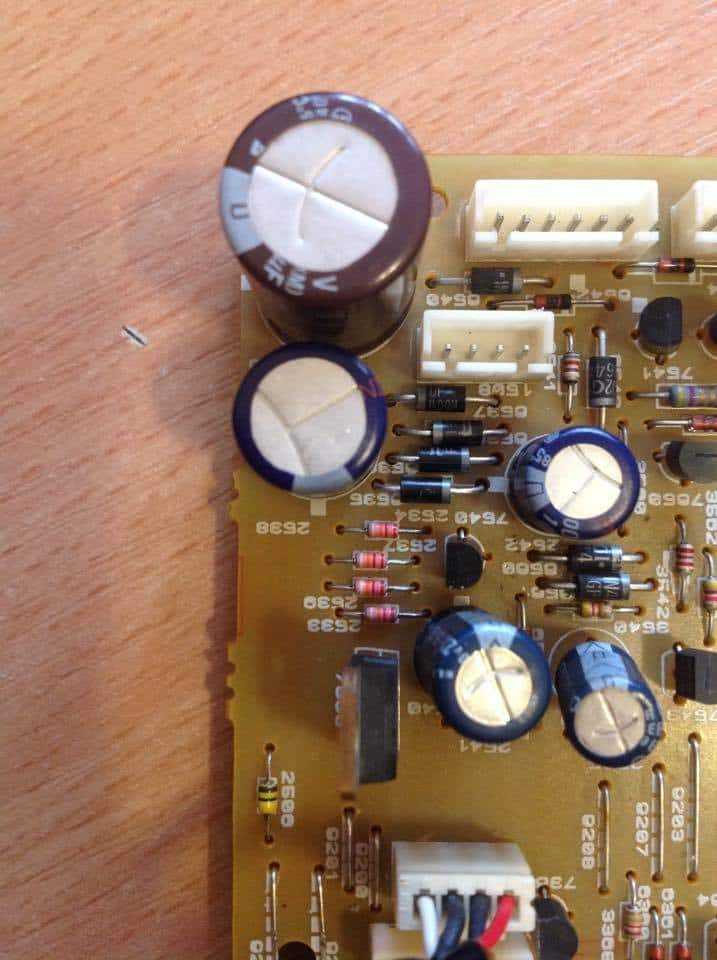

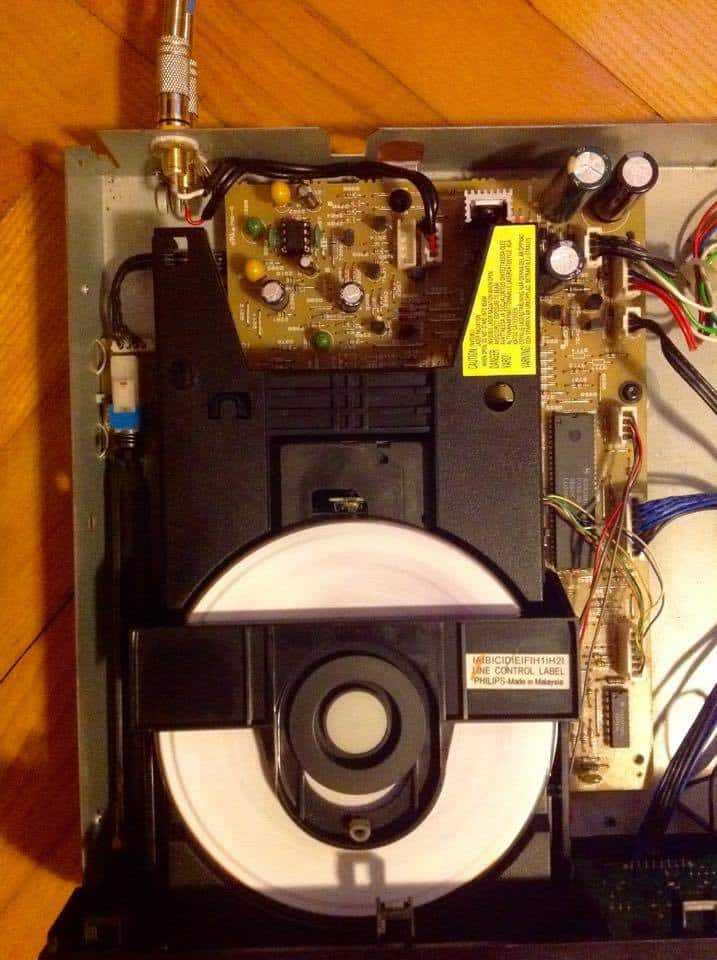

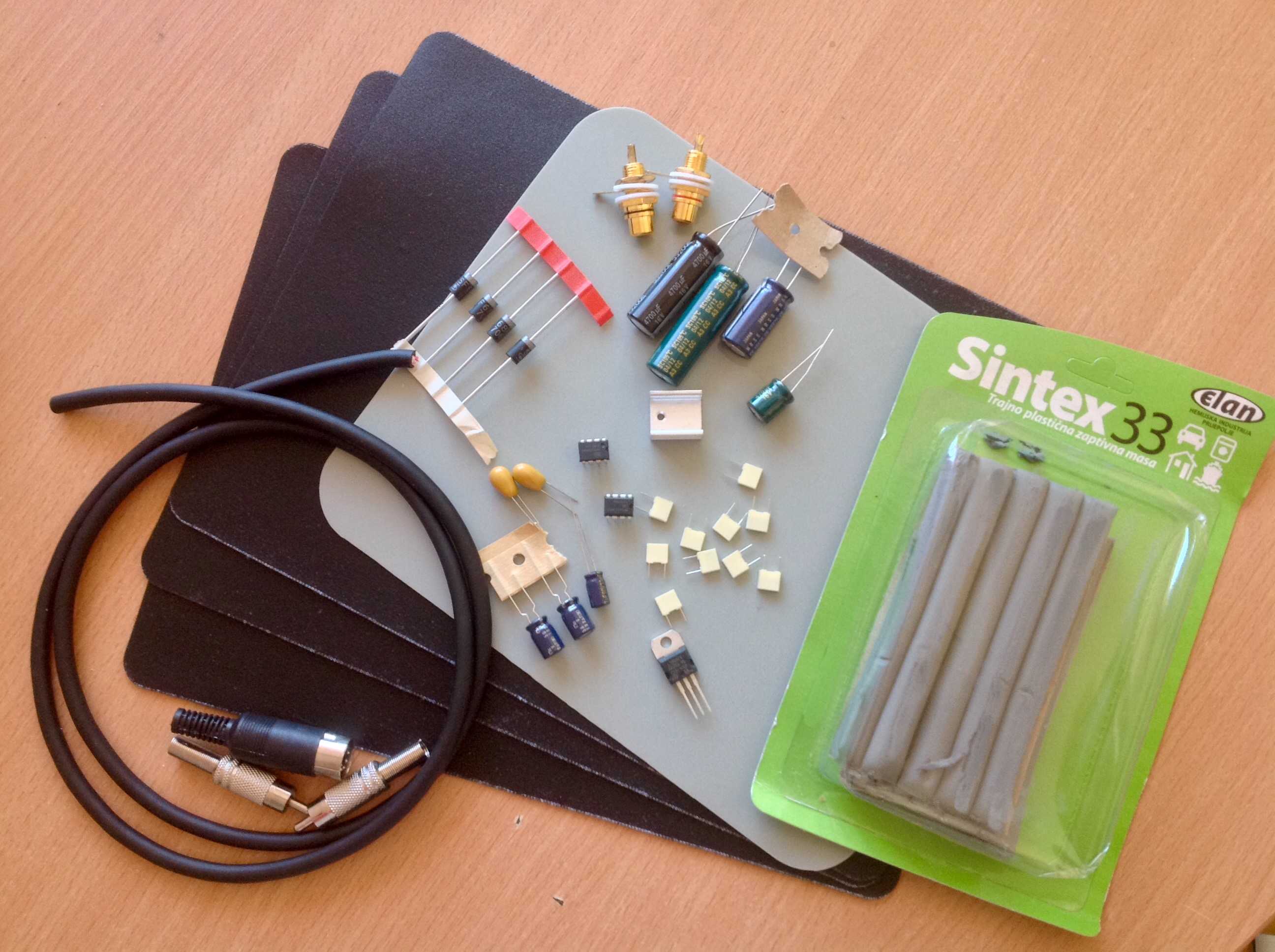

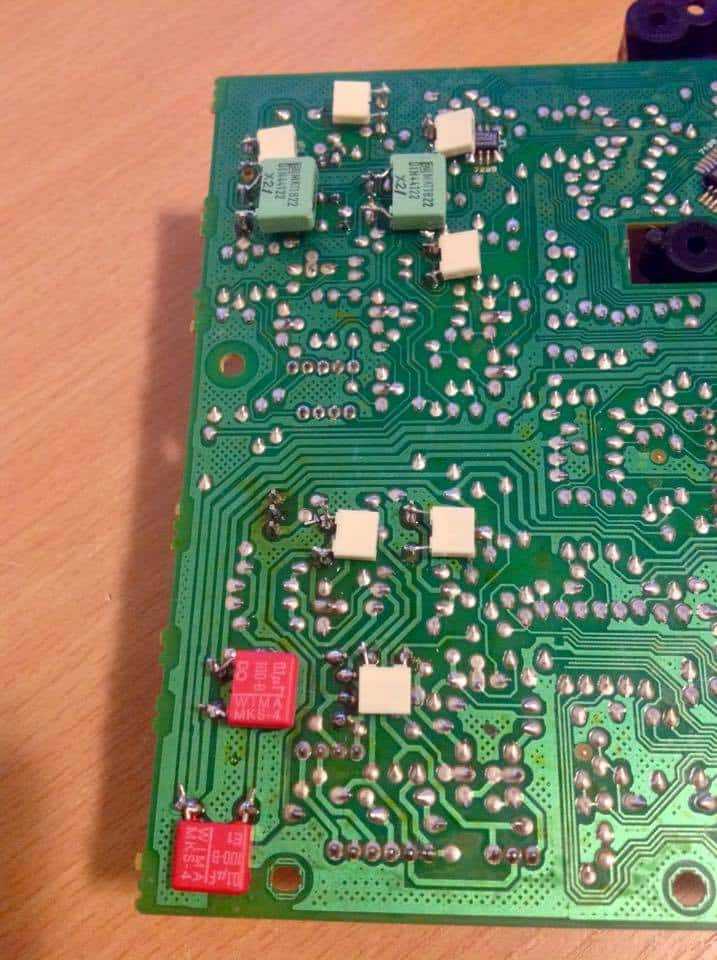

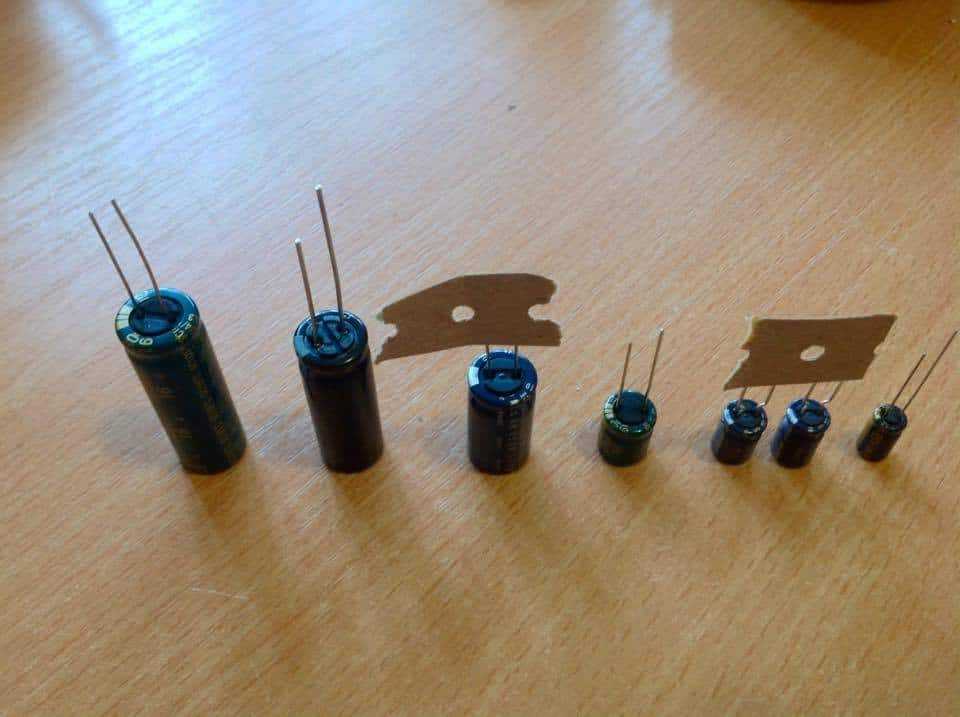

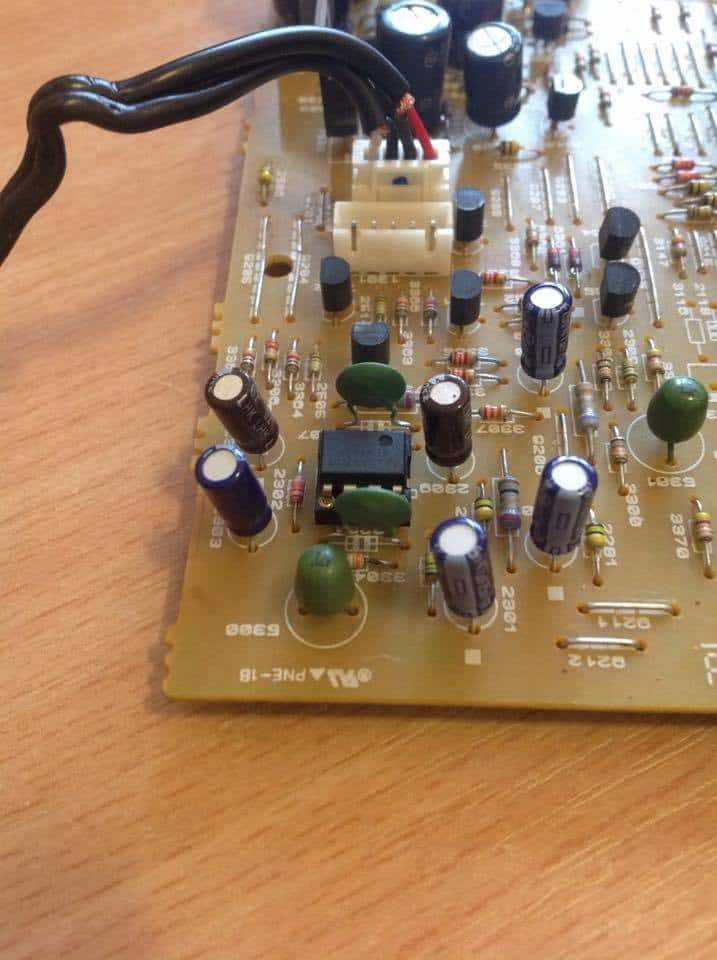

Posto je stvar pocela da napreduje u dobrom pravcu nastavio sam sa radom: Pripremio, postavio na hladnjak sa pastom i liskunskim izolatorom i postavio na plocu novi regulator 7805 Postavio tantale 47uF/35V umesto 2301 i 2303 Zamenio sve preostale elektrolitske kondenzatore takodje elektrolitima ali low ESR, veceg kapaciteta, naopona i temperature Sve zamenjene kondenzatore bajpasovao plasticnim od 100nF Postavio sasijske RCA konektore, skratio postojeci kablic za vezu sa plocom i vezao ga na njih Odvojio konektor kabla za vezu sa prikljuckom slusalica i ostavio ga odvojenog Uredjaj i dalje uspesno radi. Na prvo slusanje zvuk je otvoreniji i detaljniji. Narednih dana cu probati kako zvuce i novi OpAmpovi. Spremio sam materijal za oblaganje mehanizma i kucista pa ce i to uskoro doci na red. Tokom dana sam, po receptu starih majstora, pripravio i rastvor kalafonijuma u alkoholu za lemljenje i rastvor vazelina u medicinskom benzinu za potenciometre. Kalafonijum se pokazao odlicno. Slike:
