Preporučeni Komentari

Od kad sam onomad čitao, a ima tome ihaj godina, da su Visatoni koje je VladaC nosio na Fak1 zvučali jako lepo, pp-ovao sam Vladi za shemu skretnice i detalje, a on je to rado podelio samnom (Vlado hvala).

Tek stojalo to tako uteftereno na "to do list" dobranih nekol'ko godina i skoro zaboravljeno, dok nisam odlučio da mi dosadiše Boenike te da je vreme za nešto novo (a staro).


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Kako sam video plavu lubenicu, kao sav normalan diy svet, ujedno se prikazaše i pogodni W200S basovi na KP, te Vlada doskoči da pozajmi visoke (hvala Vlado, vrćem čim nabavim). Sklopiše se kocke da se sklopi na brzinu taj koncept da se smiri neizdrž.


To jako jako lepo sviraše neki mesec, samo kalem i kond+otpor ka visokom, međutim došlo vreme da se pravi što praviti se mora - pravilna kako valja kutija ~60 litri, pravilna skretnica i sve tako redom pravilno.

Pošto mi bilo dosadno, a i da malo udaljimo forum da ne liči na krstarica.com, reko' ajd da otvorim temu pa da žvljam ponešto kad šta stignem da sastavim.

Očekujem da ne svira to loše, naprotiv, al u budućnosti mi se mota vazda nešto po glavi, sa SS, ili Seas, ili SB i sve to u 3 way, a kutija ove veličine taman se uklapa sa još dosta projekata, pa će front panel biti detachable.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

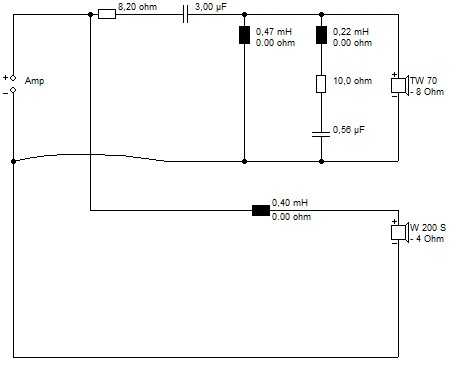

Kako je imao pri ruci (VladaC), a i ja nabavih, 4-omsku verziju W200S, to je skretnica koja je svirala u Vrdniku ova (copyright i uz odobrenje @vladac )

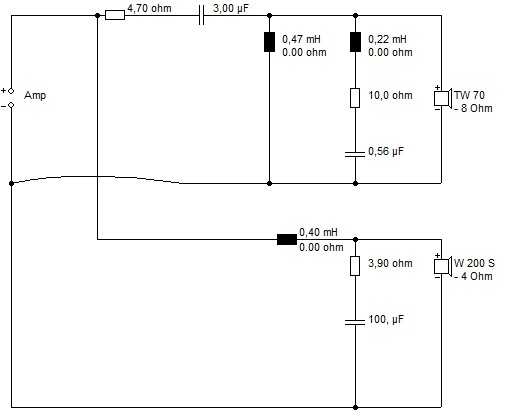

Ja nisam nešto hteo da se pravim pametan, pa nisam hteo sad da opet merim, kalkulišem, a i nemam gde sve i da imam čime, pa sam zadržao sve isto, samo dodao zobel u kolu basa. Prema simulaciji, to je jako smirilo impedansu, i taman pomerilo fazu onako kako treba:


Smanjeni otpor prema visokom je isto promenjen... to će se tek odlučiti na zvučnom testu. Meni lepše sviralo sa 4.7R, al to valjda zato što je i kutija bila manja, ili zato što volem ono cs cs cs cs cs cs :)  Uglavnom "To be determined" što bi kazali Englezi.

Ručno motao kaleme, sve je to domaća radinost, bez pogodnih mašina, vremena, prostora... no i tako ispadoše vrednosti o.k. za zadati projekat.


(još da polemim, al me mrzi... biće tamo do marta 2022, taman dok sklopim kutije :D )

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

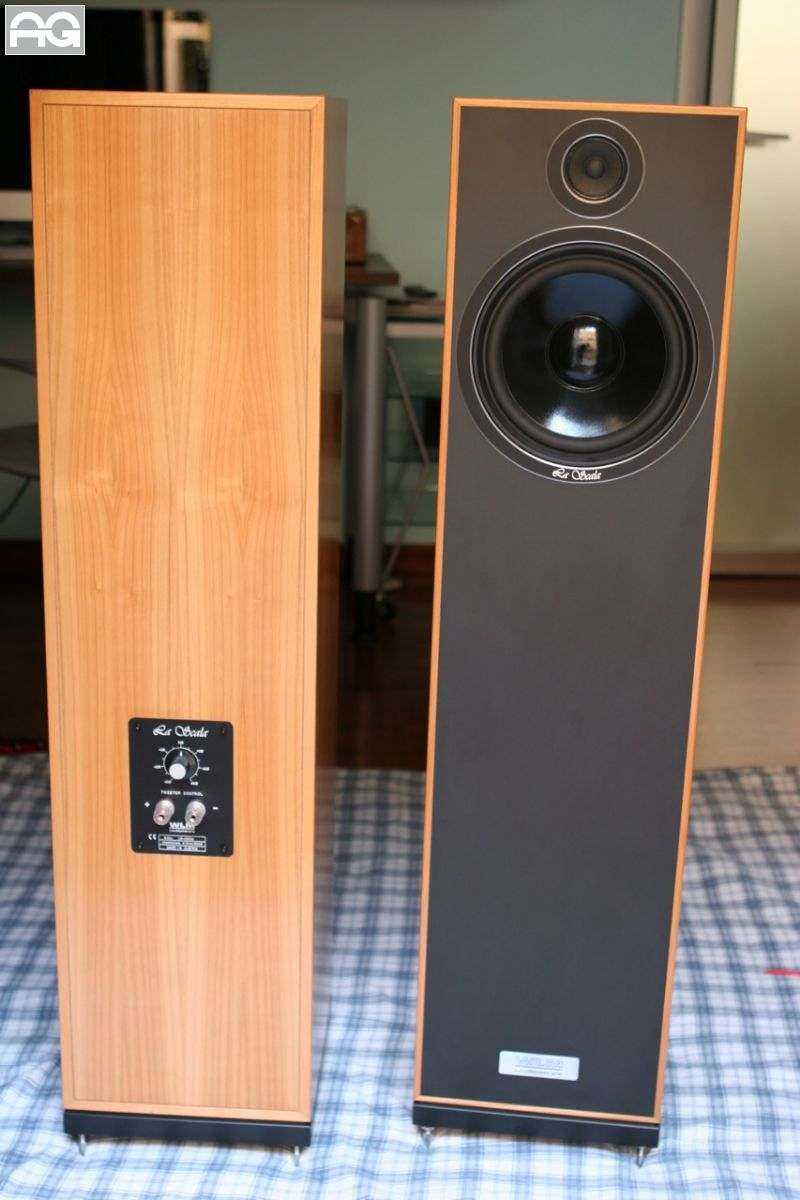

@krca44 Nzm za verziju sa B200, al to mu dođe kao "klon" ovoga: https://6moons.com/audioreviews/wlm5/lascala.html




Mda, ići će isto bass reflex na dole


Mnogo me interesuje kako će to da se čuje, a znam još iz "poletarskih" dana da ume da iznenadi takav bas. Još može i da se "šteluje" po želji, samo promeniš visinu spajkova i ole :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da, tesko da on ima 93 db/W/m, ali to nije uopste bitno. A bitan je ton, kako se to cuje, a mozda i nije lose :)

Da sam u mogucnosti, ja nih probao neku vatijantu tvz. F.a.s.t. tj bas od 8" uparen ne sa " klasicnim" visokotoncem, vec sa maleckim fullrange-om, na primer Visaton W200s u kombinaciji sa Visaton B80, (ili neki jeftiniji, s dobar), skretnica prvog reda, secena negde na oko 400 Hz...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Mislim da je Vlada nosio u Boljevce verziju isti ovaj bas/ista kutija, samo gore B80.

Šta znam, treba probati.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
37 minutes ago, Vix said:

Da, tesko da on ima 93 db/W/m

To je uvek ista priča, al ovi su baš prećerali. Taj bas ima 88db/1W/1m, visokotonac je 90db/1W 1m, a gde je još gubitak  na baffle step.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

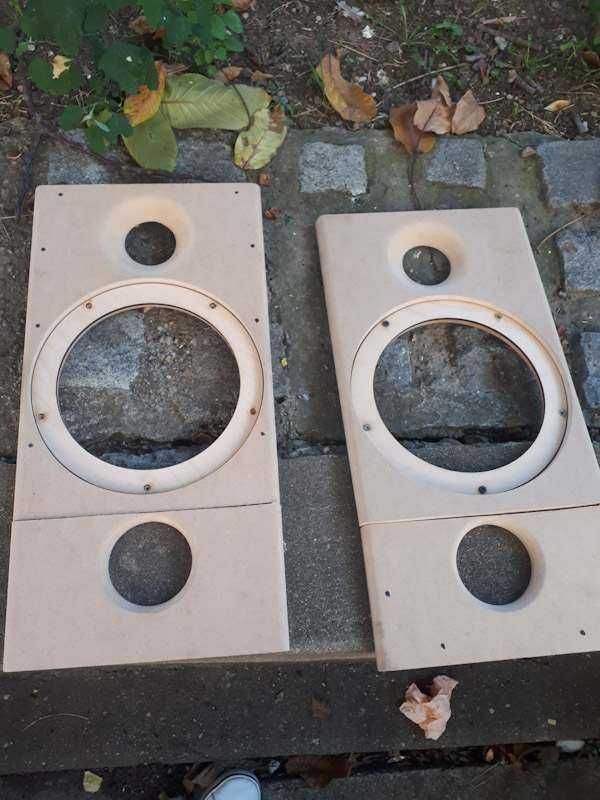

Ovo je frontPSX_20191016_153254.jpg

I to je trebalo tako da bude pošto sam hteo da radim male monitore...

... a onda sam odlučio da ipak bude floorstander ljuCki, pošto nećemo stati na visatonima, neka bude bar kutijon poveliki, a front skidajući, da se vari posle nešto drugo :serbvidkakisicl0:

Pa je tako otpao inicijalni BR otvor...

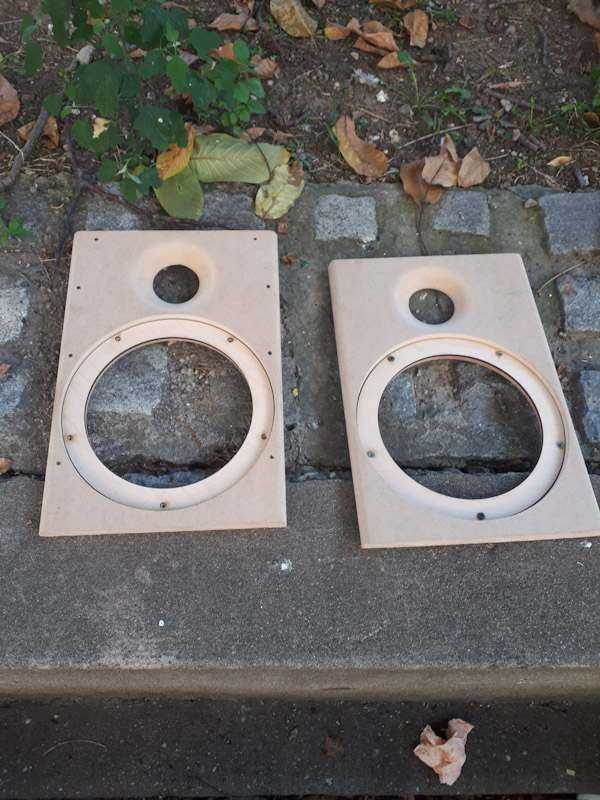

Pošto sam hteo da oprobam kako to jedan lik radi na CNCu, odlučio da se malo igram, pa napravim kao "waveguide" za visoki. A i malo da se učimo na Solidworks, pa tako ispade nekako taj waveguide... nije to baš po nekoj kalkulaciji, al nije ni loše ispalo, liči onako ;)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Logičan sled radnji: Solidworks, CNC, bonsek... :)

Krajem prošlog veka, dok sam studirao, jedan asistent je rekao veliku istinu: Posao inženjera je da izmeri mikrometrom, obeleži kredom i odseče sekirom.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

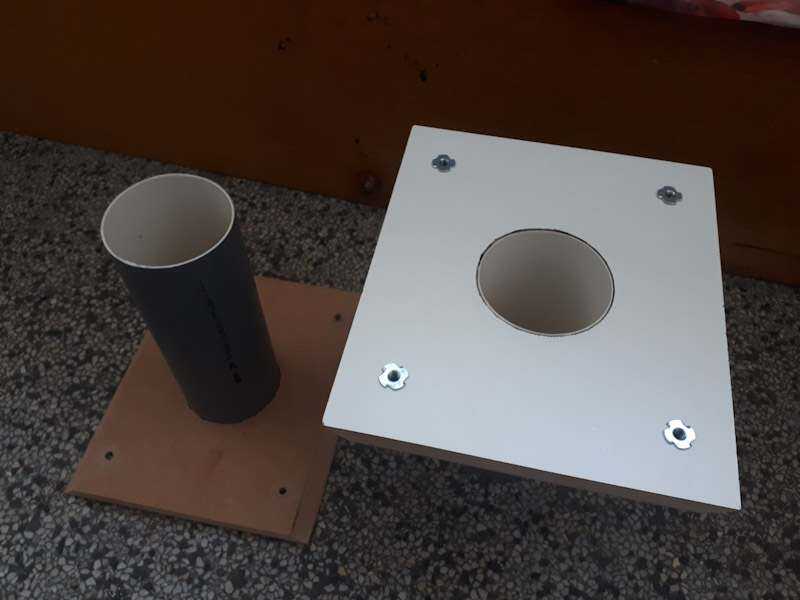

Donja ploča, sa BR tubom i nosačima spajkova x 2
