Koji 24bit DAC? (split iz SissySIT)

[Mikorist]

Da dovoljno je da neko uradi magistariski na forumu za snage trafoa digitalnih konvertera.

Šta je optimalna snaga torusnog trafoa ?

0.5 A po grani ? 1A ? 1.4 (kao kod mene) ?

60VA, 70VA , 80VA ?

koliko na drugoj strani gde je 230 V ?

80VA, 90VA - može i čitavih 230VA - ali mi je rekao trafco da je 8cm debljina trafoa

[NIXIE]

Bolje kad je veći.

[Mikorist]

ma znam ja da je bolje veći. ali više zrači. onda imaš nus pojave zbog veličine. a ne valja ni kad je premali.

mora da gađaš tačno šta ti treba



Da ne kažem da imaš jako osetljive uređaje - tipa IRON - koji su osetljivi na magnetno polje....

Dok nisam stavio za magnetne glave žicu - hvatao sam stanice između DAC i njega

[NIXIE]

A sad ozbiljno, vodiš računa o i potrebnim naponima i strujama nakon AC-DC konverzije i da ima dovoljno napona za rad stabilizatora pri najgorim uslovima, recimo 210VAC u mreži, i proveriš koliki su naponi i disipacije kad je 250VAC u mreži. Onda izmeš duplo veće struje na sekundaru i miran si, može i više po želji.

[vladd]

Pa to, prema potrosacu pravispotrebe a ne univerzalne sprave.

Ako se hoce blize idealnom. I sa minimalnim nuspojavama.

1 hour ago, Nesic said:

Ajde predloži neko konkretno rešenje. Imaš sheme, datasheetove, potrošnje, sve je na dlanu... Sažvakaj to lepo i pljuni nam gotovo rešenje za sve probleme. Ako ne možeš sastaviti i probati, odradi simove koji su 90 rešenja. Za ostalo smo vični da se snađemo. Sećam se jednog člana DVV-a koji je sjajan vokabular i mogao je prodati govno, a na konkretnim stvarima i pitanjima je nestajao sa foruma.





A problem je koji?

Principi su jasni ali se uporno trazi univerzalna formula koje nema a da je idealna. Komponente su pravljene da odrze te principe...

Precizne reference, pazljivo odradjene izlazne impedanse,  sto pazljiviji sempl sa izlaza, direktniji razdelnik(sto manji delitelj) i to su okvirni principi. Eksternal pass tranzistor sa pojacanjem 10, a ne da mu izlazna struja zavisi od trenutnog pojacanja tranzistora ili zagrejanosti...

Da se napravi i sema, koliko njih na forumu moze da joj izmeri izlaznu otpornost? Da se kaze eto postigao se cilj? Delic zvani signal generator do 100KHz?

Kada se raspolaze principima, onda svako koristi svoj odabir komponenti, i sta je lokalno nabavljivo, a sa istim finalnim efektom.

To bese pomalo sustina konstruisanja, a ne kupovanje bas tog i tog tranzistora, opampa, zbog misticnih razloga, ili straha od pogreske.

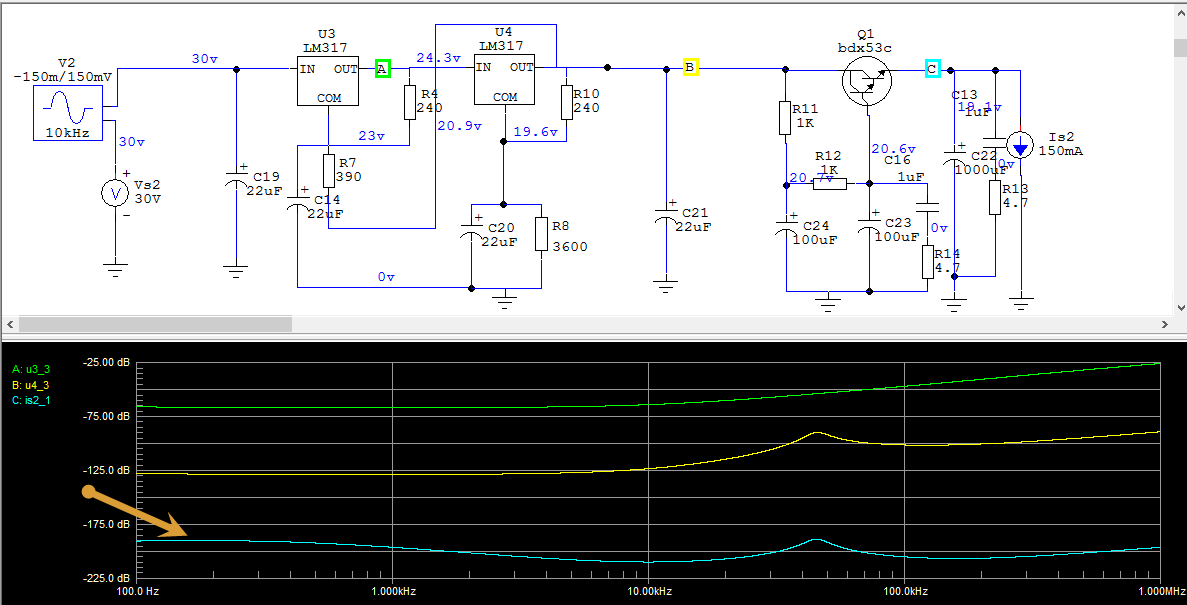

Evo, cim mi stigne TPS7A39, i istestiram ga, plasiram semu napajanja za fine opampe..da ne propagiram spravu napamet



[vladd]

Sto se trafoa tice, moze da se bira i 0,7A, sto mora ili 0,5 ili 1? Mora da se zna potrosnja, i jos bolje dinamika, raspon potrosnje sklopa. Koliko cesto sklop povlaci maksimum iz napajanja.

Torus zraci 1-3% sopstvene snage, sto veci, vece smetnje naokolo, pa tu negde traziti kompromis velikosti. Sa ili bez oklopa.

Za 5V regulaciju, sekundar, oko 7,5V.  Nazivni napon, puta 1,4, pa dodati pad napona na diodama. U grecu koristiti soft rikaveri diode zbog shot noise efekata.

[Gosha]

5 minutes ago, vladd said:

Za 5V regulaciju, sekundar, oko 7,5V.  Nazivni napon, puta 1,4, pa dodati pad napona na diodama. U grecu koristiti soft rikaveri diode zbog shot noise efekata.

Ovo moze da vazi samo ako je u mrezi uvek prisutan napon 230V i vise. Mislim da je bolja praksa da se ne ide ispod 9V na sekundaru kad se zeli 5V stabilisano na izlazu.

[vladd]

To zavisi i koliko rezerve napona treba na regulatoru da bi odrzao regulaciju, i koliko trafou pada napon pri povlacenju struje.

U DAC-u sigurno nisu u pitanju desetine ampera, da bi struje bile u problematicnoj zoni.

I da napon padne na 210V, to je manje od 10%...kome vise pada taj je u problemima druge vreste..  mislim taj nema hifi okruzenje.

Racun je ionako "dupli", 7.5VAC daje oko 10VDC posle greca....pa je dovoljno i za pad napona i za zahtevnije regulatore po pitanju pada napona.

[NIXIE]

Goša je u pravu, za 5VDC sekundar 9VDC, što je sigurno sigurno je. Za 6,3VDC (grejanje lampi) uvek uzimam sekundar 10VAC.

[vladd]

Sve je to uslovljeno nacinom rada LINEARNOG regulatora, negde je dovoljno 6V negde je malo 8...sada su masovno u igri LDO sa svojim manama i vrlinama

Sekundar 9V se koristio u praistoriji(mojoj i Gosinoj) posto je standardan trafo, teze je bilo naci u radnji 7,5V pre 30+ godina...

9vac je 11,2 DC(ono puta koren iz dva pa minus pad napona na diodama), sto je 60% energije sprovedeno u grejanje...cak i da napon padne 20% to je 50% bacenog trafoa...

Za velike struje onako, ozbiljni gubici...

Za male i nije neka steta...malo bacene energije i evrica u trafou, malo vise u hladnjaku... koji treba tih 6V x struja da izdisipira.

Trafo se deklarise prema potrosacu, srednjoj struji ili nacinu opterecenja, ili prema maksimalnom opterecenju, sto je za diy najsigurnije, a pride se osmatra i zahtev regulatora za minimalnim ulaznim naponom, ako vec nema nekih kontrola, UVLO sklopova itd...

Za 5V, i neki LDO, recimo, moze da bude sekundar koji ima 6,5V pri 3A bez da se razmatra ulazni napon..osim bas za neku katastrofu ispod 200V



[Nesic]

Pa to, prema potrosacu pravispotrebe a ne univerzalne sprave.
Ako se hoce blize idealnom. I sa minimalnim nuspojavama.
A problem je koji?
Principi su jasni ali se uporno trazi univerzalna formula koje nema a da je idealna. Komponente su pravljene da odrze te principe...
Precizne reference, pazljivo odradjene izlazne impedanse,  sto pazljiviji sempl sa izlaza, direktniji razdelnik(sto manji delitelj) i to su okvirni principi. Eksternal pass tranzistor sa pojacanjem 10, a ne da mu izlazna struja zavisi od trenutnog pojacanja tranzistora ili zagrejanosti...
Da se napravi i sema, koliko njih na forumu moze da joj izmeri izlaznu otpornost? Da se kaze eto postigao se cilj? Delic zvani signal generator do 100KHz?
Kada se raspolaze principima, onda svako koristi svoj odabir komponenti, i sta je lokalno nabavljivo, a sa istim finalnim efektom.
To bese pomalo sustina konstruisanja, a ne kupovanje bas tog i tog tranzistora, opampa, zbog misticnih razloga, ili straha od pogreske.
Evo, cim mi stigne TPS7A39, i istestiram ga, plasiram semu napajanja za fine opampe..da ne propagiram spravu napamet


I opet ništa od tebe konkretno. Samo trabunjaš. Simuliraj neko tvoje viđenje idealnog rega i postavi ovde shemu, parametre, grafike...

[vladd]

Nesicu, cemu nervoza, jos ***erski nastup prema kolegi koji nije na forumu da se brani od tvog besa.

Nisi ti brigadir koji deli zadatke, a ako ne znas sam da povezes opamp i tanzistor, idi u neku skolu...

Deli te bezobrazluke...po svom okruzenju...



[Mikorist]

Obzirom da će vladd teško da ispljune šemu i pločicu

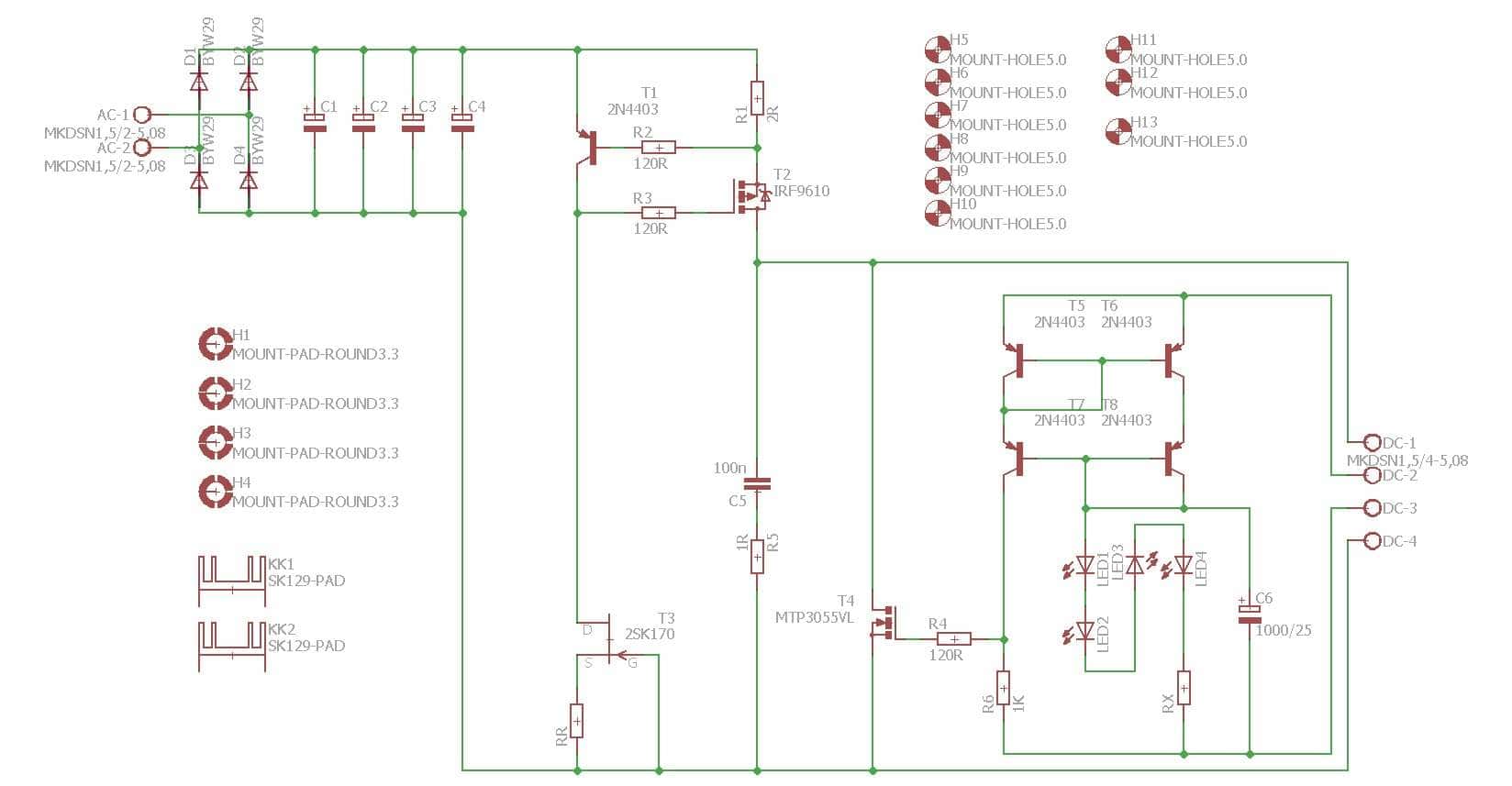

Ima pozadi - na predhodnim stranama. Nije idealno ali je jako dobro. Salaš regulator - a ima i forumski reg . Ima Sigma - šta ko voli.





On 1.7.2019. at 0:23, shonne reče

Salas reflektor... sve sazvakano. Cini mi se da je @ManicP ovo radio?





On 1.7.2019. at 0:35, Mikorist reče

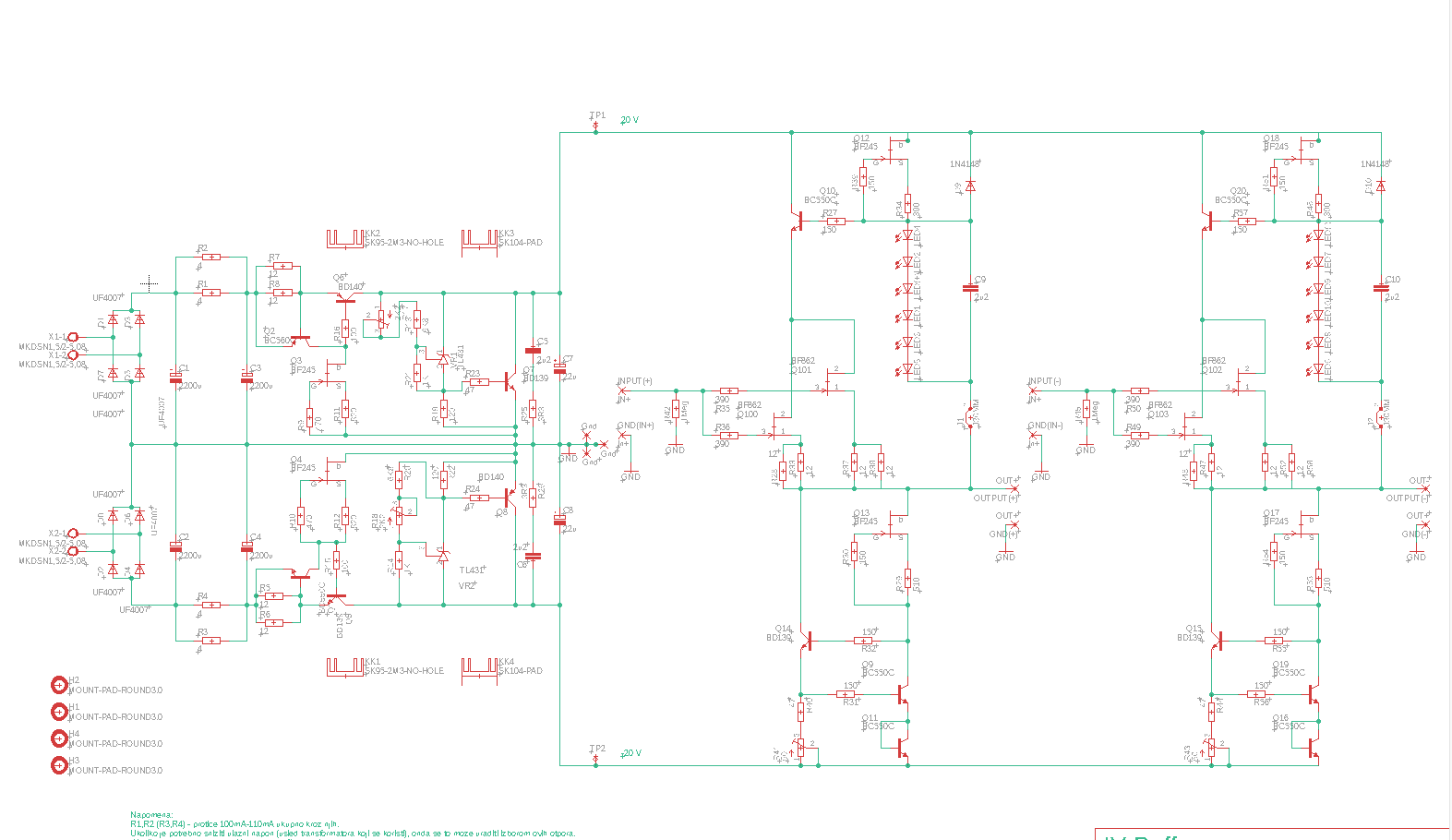

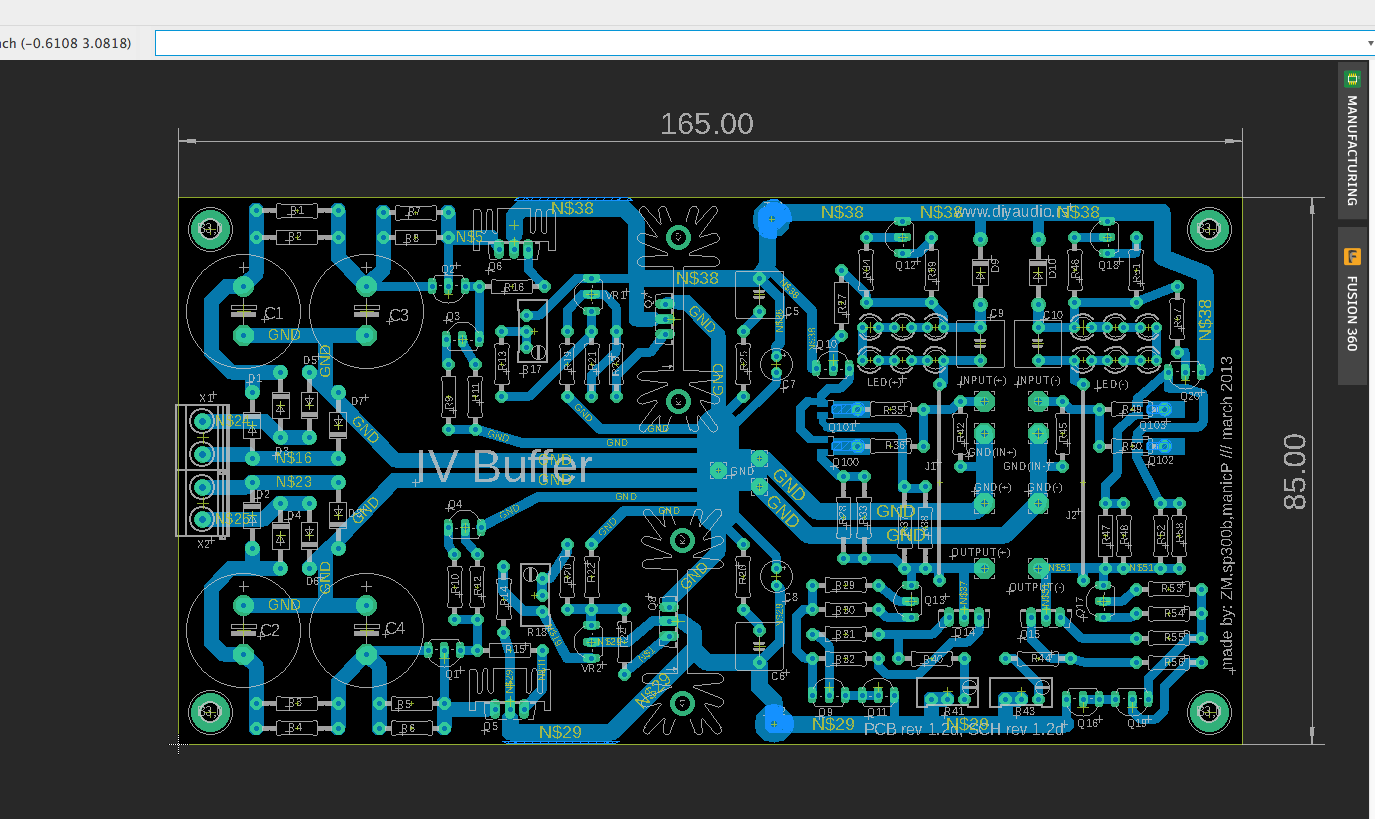

EAGLE-SABRE forumski buffer v1.2d.zip 102 kB · 7 downloads



[shonne]

Obzirom da će vladd teško da ispljune šemu i pločicu
Ima pozadi - na predhodnim stranama. Nije idealno ali je jako dobro. Salaš regulator - a ima i forumski reg . Ima Sigma - šta ko voli.


Imam ja dve Sigme Miko koje rade. [emoji16]

[vladd]

Sema ce biti, plocica sporije, ali je za 150mA, za riaa preamp

[Mikorist]

pre 3 minuta, shonne reče

Imam ja dve Sigme Miko koje rade.

super. daj jedan krug.  ..

[Nesic]

Nesicu, cemu nervoza, jos ***erski nastup prema kolegi koji nije na forumu da se brani od tvog besa.

Nisi ti brigadir koji deli zadatke, a ako ne znas sam da povezes opamp i tanzistor, idi u neku skolu...

Deli te bezobrazluke...po svom okruzenju...



Pa opet ti... Daj nešto konkretno kad znaš samo poklapaš tuđe ideje i stavove. Postavi rešenje kako ga ti vidiš, da svi vidimo. Samo serekaš po tuđim delima, kao neki seronja?



[shonne]

super.  [emoji16]

[Mikorist]

mora da odmorim malo od foruma.

[Zen Mod]

mikume, koja struja i napon tebi treba?

ja sam se vec zagubio sta ti to pravis

[Mikorist]

Sa 12V - 2A na 5V

[vladd]

20 minutes ago, Nesic said:

Pa opet ti... Daj nešto konkretno kad znaš samo poklapaš tuđe ideje i stavove. Postavi rešenje kako ga ti vidiš, da svi vidimo. Samo serekaš po tuđim delima, kao neki seronja?



Ne ide biznis a, ili sta?

Bice polako, ne kritikujem nego diskutujem, a ti srecom nemas nista vredno kritike, pa ne vidim cemu prostota beskrajna.

Jos pljujes coveka koji ima firmu i ima zaradu, placa porez, gore i crnje ne moze, mislim. Ti si kao nesto bitan i na braniku lika i dela elektronike, ili ti je oteo posao, ne zanima me...njegov rad i trud je ostao zabelezen za razliku od onih ciji nije...ali je to put kojim je krenuo...

To sto si prost prema meni i sujetan zbog diskusije(a neki i zelese diskusiju pa odose), to je sve u duhu ovih vremena...

A znas da me usluzna delatnost ne zanima...

Ako ti nesto konkretno treba, dodi da radimo, pa plasiraj kako hoces ...i gde hoces

ja radim samo ono sta me zanima trenutno.
