"The Best DAC is no DAC" sa BIG DIYa

[skrstic]

Odavde? http://www.xtremeplace.com/yabbse/index.php?topic=190645.0

Krenuo da čitam, nisam imao vremena. Deluje interesantno. Ima ovde na linku i FIR 32TAP filter.

Ja već neko vreme samo ovo slušam.

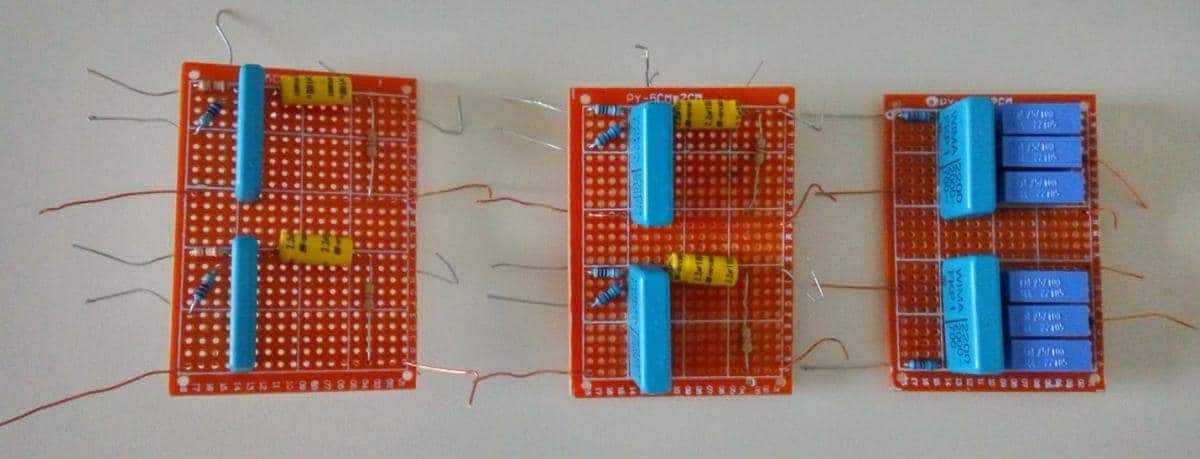

F.Igor trio.

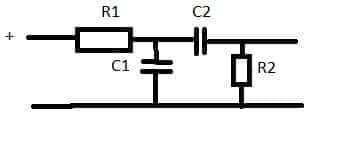

Prvi trenutno radi, redno 3k9+3k3 otpornici koji su paralelno, 1nF kondenzator ka masi, redno 2.2uF kondenzator, 47k otpornik ka masi.

Na redu je 1k5, 2.2nF, 3uF(3x1uF), 47k sledeći za igranje.



Ovako.

[neskor]

Odavde? http://www.xtremeplace.com/yabbse/index.php?topic=190645.0



aham

[ZZZ]

to nije fir filter "32 tap" tako nesto ne postoji...

To ne fotkama je 32 bitni diskretni dac

Suprotno od onoga st se trazi u temi - 1 bit dac?

...

Pogledajte unutrasnu shemu TDA 1bitnog daca.

Evo tip za analogni filter kkoji se okida sys clk DSD signalom 2.xxx MHz

Bessel , ili Linear phase

Pogledati Linear techology

LTC seriju

8 odrer low pass filter

Upotreba nije komplikovana

...

Ti filteri sto postavljate i kopirate sa neta a bez ikakve provere, ne rade

[grau.]

jel ima smisla sada kupovani mytek DSD 192 spravu (DAC zapravo, svira native DSD)...?

[grau.]

inace sad videh datum ovih postova na extremeplace, ljudi si ovo pravili krajem 2014.

[zek]

Da li ovaj Korg čemu vredi

http://www.richersounds.com/product/dacs/korg/ds-dac-100m/korg-ds-dac-100m

nahvališe ga kupci samo tako.

[sir Oliver]

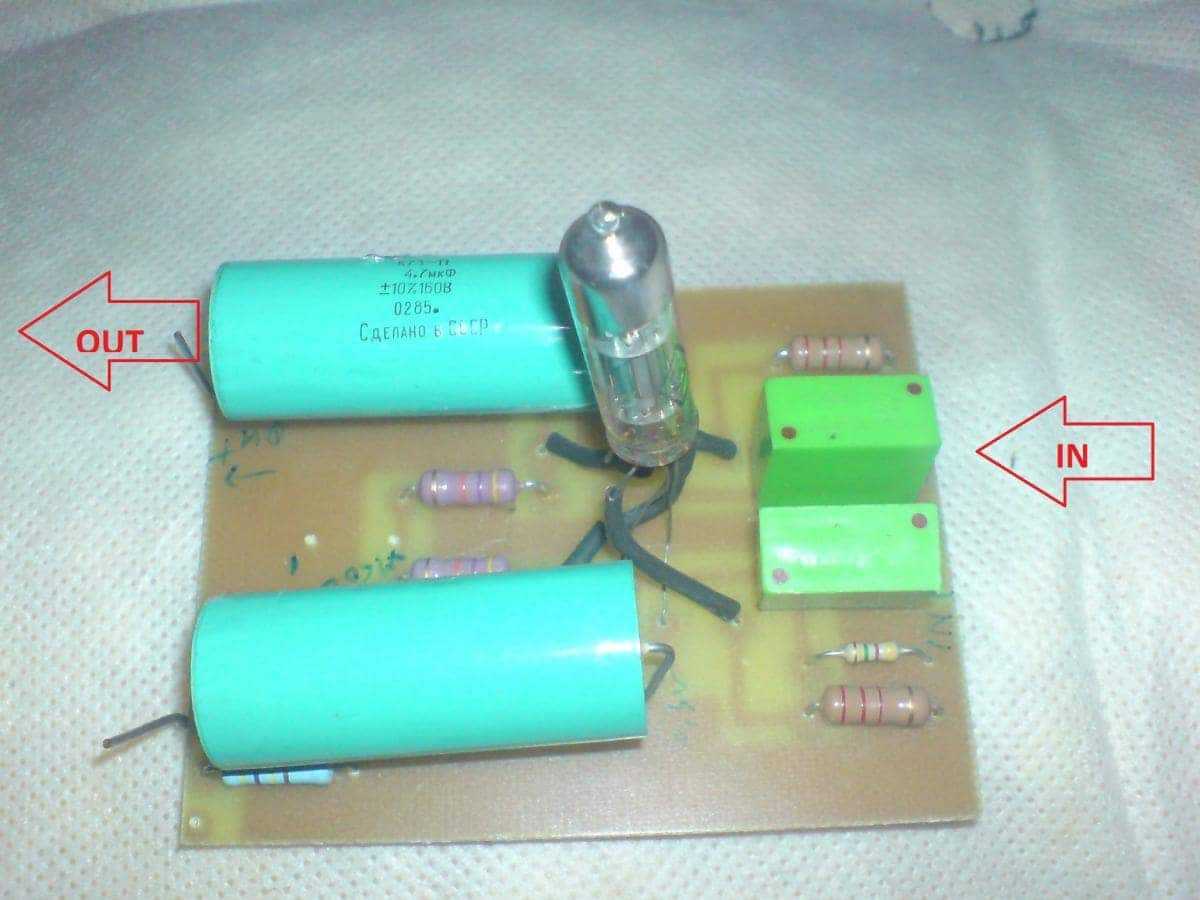

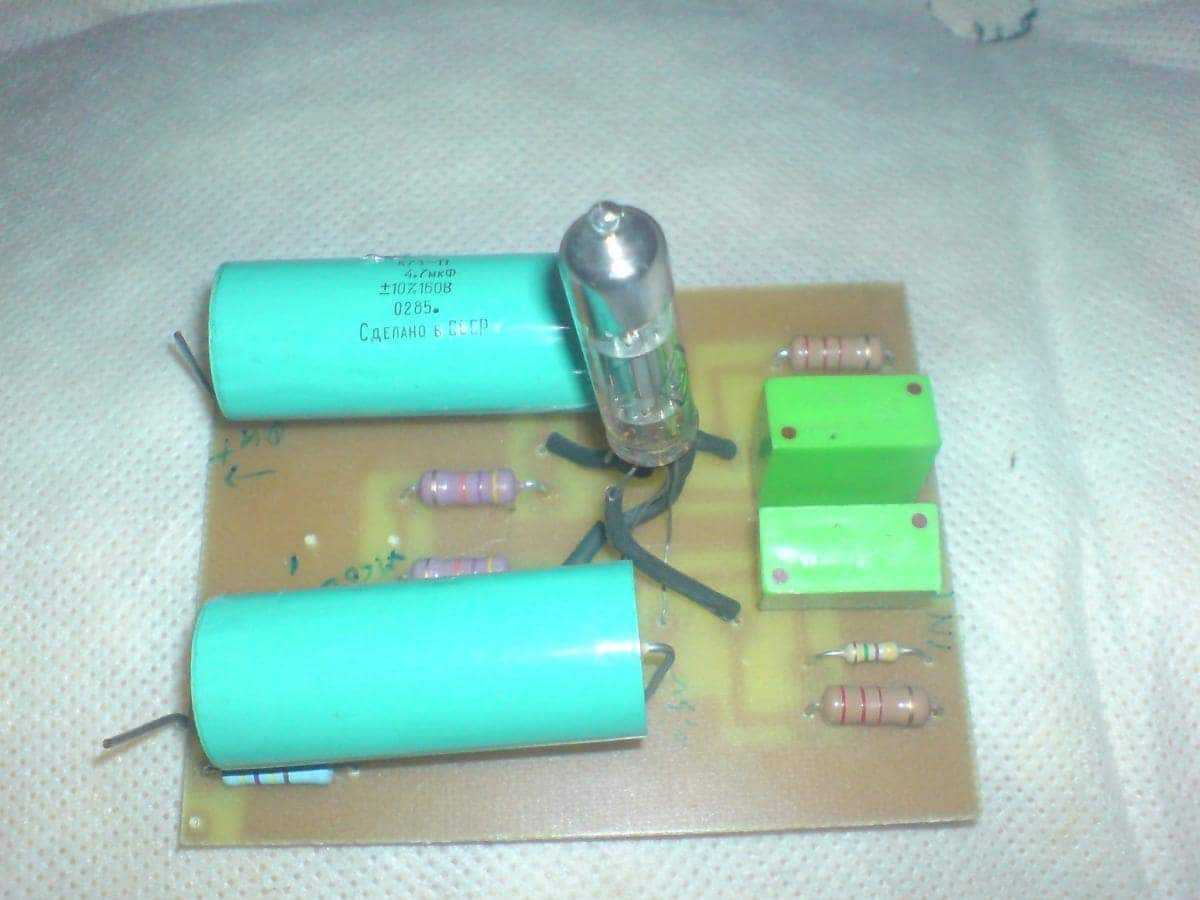

Napravih i noDac Dac sa JLSoundsom.

Izbacih AK i stavih filterče i lampiče.

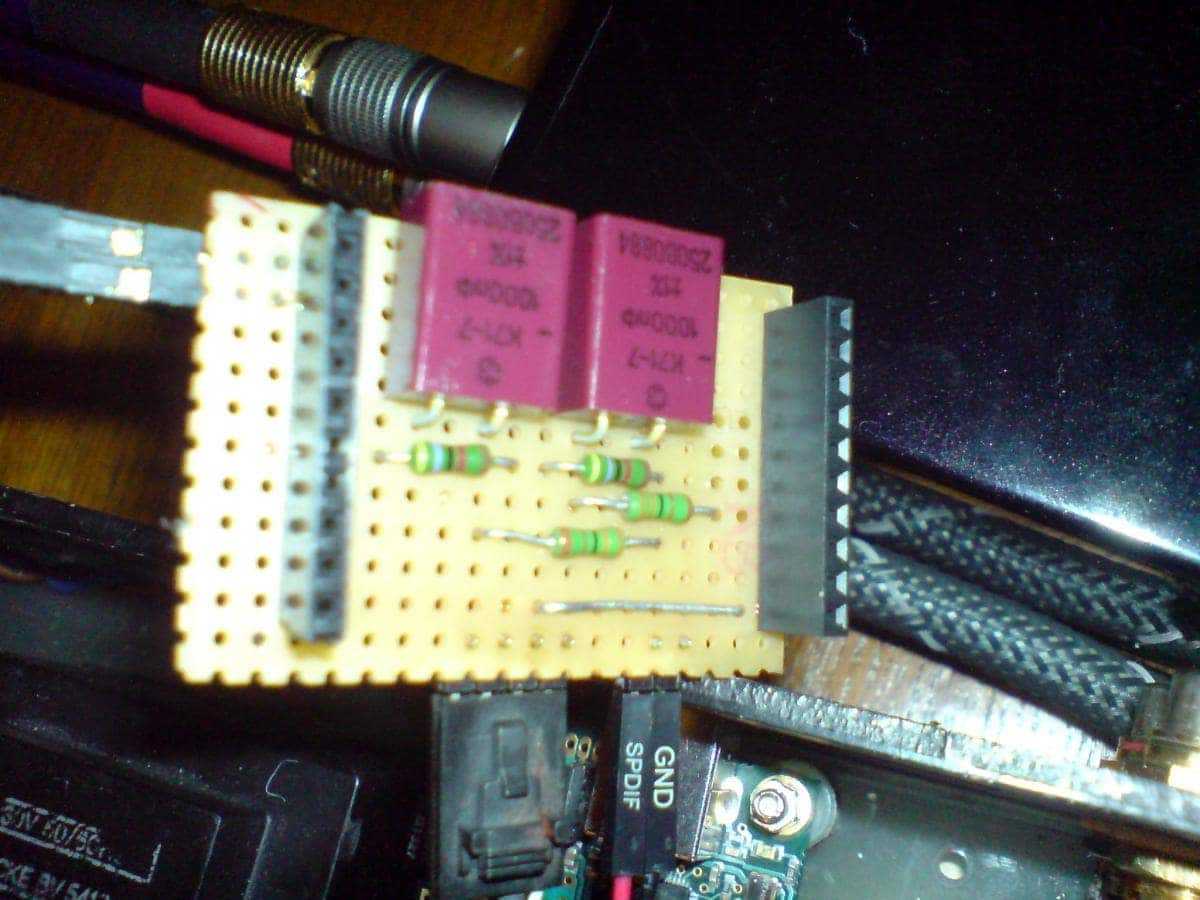

Filterče na rasteru da najaše USB umesto DACa.

Zvuk ( samo  DSD) veoma čist i melodičan. Bolji nego preko AK.

Mana: samo DSD

Sledeći korak će biti ploča koja će imati selektor ulaza i izlaza. Stajaće  kao ćerka ploča na USB modulu a na nju će se priključiti AK DAC. malo elektronike, preklopnici  ( relei) i kad je DSD ulazni signal onda noDac i lampa a ako je PCM onda AK DAC i lampa.



[skrstic]

to nije fir filter "32 tap" tako nesto ne postoji...

To ne fotkama je 32 bitni diskretni dac

Suprotno od onoga st se trazi u temi - 1 bit dac?

...

Pogledajte unutrasnu shemu TDA 1bitnog daca.

Evo tip za analogni filter kkoji se okida sys clk DSD signalom 2.xxx MHz

Bessel , ili Linear phase

Pogledati Linear techology

LTC seriju

8 odrer low pass filter

Upotreba nije komplikovana

...

Ti filteri sto postavljate i kopirate sa neta a bez ikakve provere, ne rade

Zoki ja samo samo naveo link i šta piše. Ja sam od onih koji se ne razumeju u elektroniku ali veruju svojim ušima (valjda sam parafrazirao dovoljno približno iz drugih tema). Elektroničar nisam. Ne umem ljudski da zalemim i ne opterećujem se time. Temu sam pokrenuo jer sam se nadao da će se ljudi koji imaju USB kartice zainteresovati da probaju. Ima dosta kartica. Nadao sam se da će i neki koji se razumeju u elektroniku da se uključe. Ti si jedan od njih.

Što se tiče onog dela verijem svojim ušima... prekopiro sam iz drugih tema LPF i lepo mi zviči. Opet ono meni, mojoj glavi, ušima... Nisam se zainteresovao za nauku iza. Možda bi skapirao, možda ne. Glavna stvar je da me ne interesije. Super ako neko razume. Ja nemam pojma. Nisam za ministra, premijera.... ili nekog slično da se u sve razumem. Opet se raspisah. Ajd pozdrav.



Mora da dodam ..

Garant ima još ljudi koji su probali ali iz nekog razloga ćute. Ako ima napišite.... brate Krle ovo je... sami dopunite. Ja, nije to dobro, više pričam o onome šta mi ne valja. Lakše ga kažem i podrazumevam da je sve ostalo dobro. Znači 2 otpornka i 2 kondenzatora po kanalu. Nije završeni, nije savršeno ali igram se. To je poenta.

A sad stvarno pozdrav.

[ZZZ]

Ma znam Krle, nego cisto da bude jasnije. To na linku je visebitni takozvani diskretni dac. Izradjen samo sa logickim kolima

A sto se tice izlaznih filtera, kazem vec postoje odgovarajuci bas za te namene.

rezna F im se kontrolise pomocu sys clocka - signala koji vec postoji u DSD formatu (a i u drugim formatima...)

Upotreba je jednostavna, koliko sam primetio ne zahtevaju neko posebno okruzenje. Ima ih za skoro sve oblike filtera.

butter. bessel. chebyshev. linPh. itd. I to nisu digitalni filteri vec analogni.

To su filteri 8 reda - otprilike kao 8 sekcija tih sto vi koristitie. A takve recimo preporucuju i proizvodjaci.

...

Jedino sto moze da bude tu prepreka je to da su recimo u mauzeru 25usd komad tih integralnih kola. A svaki je samo mono filter...

Ja cu sigurno poruciti nesto od tih Lin Tech LTC serije filtera i to cu upotrebiti. Zbog manjih dimenzija a  ida isprobam...

google

"Linear Technogy LTC 8 order"

[skrstic]

Napravih i noDac Dac sa JLSoundsom.

Izbacih AK i stavih filterče i lampiče.


Filterče na rasteru da najaše USB umesto DACa.

Zvuk ( samo  DSD) veoma čist i melodičan. Bolji nego preko AK.

Mana: samo DSD

Sledeći korak će biti ploča koja će imati selektor ulaza i izlaza. Stajaće  kao ćerka ploča na USB modulu a na nju će se priključiti AK DAC. malo elektronike, preklopnici  ( relei) i kad je DSD ulazni signal onda noDac i lampa a ako je PCM onda AK DAC i lampa.

Ako možeš, želiš probaj bez lampe. Ovo što imaš i verziju 1k5, 2.2nF, 2 do 3uF, 47k pa javi.

Meni je za sad plan da na drugom činču imam izlaz sa LPFa. Videćemo.

[skrstic]

Ma znam Krle, nego cisto da bude jasnije. To na linku je visebitni takozvani diskretni dac. Izradjen samo sa logickim kolima

A sto se tice izlaznih filtera, kazem vec postoje odgovarajuci bas za te namene.

rezna F im se kontrolise pomocu sys clocka - signala koji vec postoji u DSD formatu (a i u drugim formatima...)

Upotreba je jednostavna, koliko sam primetio ne zahtevaju neko posebno okruzenje. Ima ih za skoro sve oblike filtera.

butter. bessel. chebyshev. linPh. itd. I to nisu digitalni filteri vec analogni.

To su filteri 8 reda - otprilike kao 8 sekcija tih sto vi koristitie. A takve recimo preporucuju i proizvodjaci.

...

Jedino sto moze da bude tu prepreka je to da su recimo u mauzeru 25usd komad tih integralnih kola. A svaki je samo mono filter...

Ja cu sigurno poruciti nesto od tih Lin Tech LTC serije filtera i to cu upotrebiti. Zbog manjih dimenzija a  ida isprobam...

google

"Linear Technogy LTC 8 order"

Hvala na pojašnjenju.

Iskren da budem i meni nije bilo jasno zar ne može strmlje da se odseče. Da se iskombinuje redno par LPFa. Opet se vraćamo ne znam pa možda neko ko zna napravi. Ima tamo na big sajtu lik uvodi i zavojnice. To mi sve dođe kao skretnica. Ovaj zvučnik ide odavde do ovde. http://www.diyaudio.com/forums/digital-line-level/273474-best-dac-no-dac-98.html#post4638006

[sir Oliver]

Ako možeš, želiš probaj bez lampe. Ovo što imaš i verziju 1k5, 2.2nF, 2 do 3uF, 47k pa javi.

Meni je za sad plan da na drugom činču imam izlaz sa LPFa. Videćemo.

Pravo da ti kažem , mrzi me više da probavam.

BTW ovaj redni kond ti je nepotreban.

[neskor]

Pravo da ti kažem , mrzi me više da probavam.

BTW ovaj redni kond ti je nepotreban.

1,6V DC imas na izlazu DSD-a tako da je redni kond potreban ako ga nema na ulazu pojacavackog stepena

barem koliko sam ja razumeo

[sir Oliver]

Moja lampa ima kond na ulazu.

[ZZZ]

Nije neophodan kond na ulazu. Moze naravno.

Ako vec postoji neki +grid bias na primer 1.6V, a cev je  na primer predvidjena da radi sa negativnim prednaponom od -4V.

Onda postaviti negativni prednapon na I -4V I + 1.6V=5.6V. Povecati kadoni otpor.

Negtivni prednapon je razlika potencijala izmedju katode i resetke. Tako da ce u tom slucaju biti 5.6V - 1.6V = 4V.

...

Tako da ne mora C na ulaz cevi. Bolje je da ga nema, izbacuje se jedan elemennt na putu signala, I posto se povecava katodni otpornik,

Ako postoji katodni C koji ga premoscuje, on moze biti manje vrednosti za isti propusni opseg u niskim F.

[ZZZ]

ALI Co na izlazu - neophodan. I to visokog napona, viseg od anodnog napona cevi.

I sto boljeg kvaliteta. A ispravne vrednosti koja zavisi od sledeceg ulaznog otpornika u preamp ili amp.

[sir Oliver]

ruska lampa,  ruski kond.

Stavljao i beli Mundorf, ruski kond bolji

[ZZZ]

Hvala na pojašnjenju.

Iskren da budem i meni nije bilo jasno zar ne može strmlje da se odseče. Da se iskombinuje redno par LPFa. Opet se vraćamo ne znam pa možda neko ko zna napravi. Ima tamo na big sajtu lik uvodi i zavojnice. To mi sve dođe kao skretnica. Ovaj zvučnik ide odavde do ovde. http://www.diyaudio.com/forums/digital-line-level/273474-best-dac-no-dac-98.html#post4638006

Moze da se odsece naravno i mnogo strmije. Ali se jako ostecuje faza u visokom delu spektra i to ida do centralnogdela...

to je osnovni problem. Zbog toga se ni ne daju jasno karakteristike faze. Kod svih tih filtera.

Klasicni filteri se i u originalu i izvode zavojnicama bez obzira na upotrebu. Moze i otporima, ali otpori u ovom slucaju samo povecavaju impedansu izvora prema sledecem uredjaju. Tako da je bolje izvesti zavojnicama.

Ali i teze je naci zavojnice odgovarajuce vrednosti, skuplje su i vece nego otpori. tako da se pristupa laksem resenju.

[prophet]

Da, postoje i tzv brickwall filteri ali i problem sa fazom.

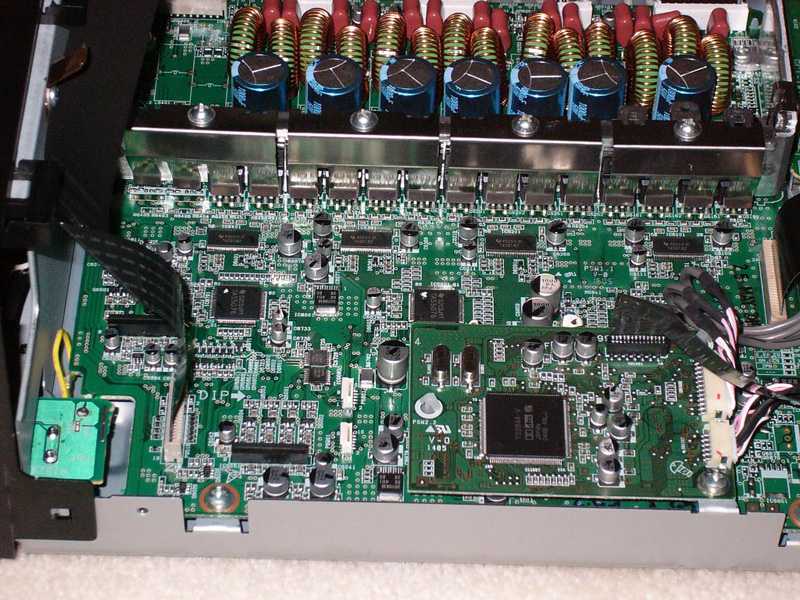

Što se zavojnica tiče viđao sam ih u onim digitalnim risiverima.



[ZZZ]

to su zavojnice ili za power sekciju ili za D-klasu chip pojacala na izlazu?

mislim da nisu za ovaj tip filtera za audio signal uslovno receno...

Pogledaj kod Zanden dac-a, tamo su zavojnice u RLC notch kolima.

To je po teoriji najispravniji filtering za digitano dobijeni analogni signal.

...

Sin(x)/x funkcija u odnosu na Fs, minimum 5x notch + svega 6db/oct filter.

To je sve sto je potrebno za uklalanjanje imaginga.

Ovo sa Xx slope filterima je samo zamena / divka umesto kafe...

...

ALI veliko je, zauzima dosta prostora, tesko za ugoditi i izmeriti, nije jeftino,

A na simulacijama pokazuje i ringing? Mozda se tu nesto ponistava?

Nemam prakticnih iskustava, sem nekih probnih za ferrite bead potpuno neadekvatnim induktorima, od kojih sam jednom pravio kao zanden style filter... Svega 3 sekcije...

...

[prophet]



Ovo sa Xx slope filterima je samo zamena / divka umesto kafe...

...

Gde se toga seti

[skrstic]

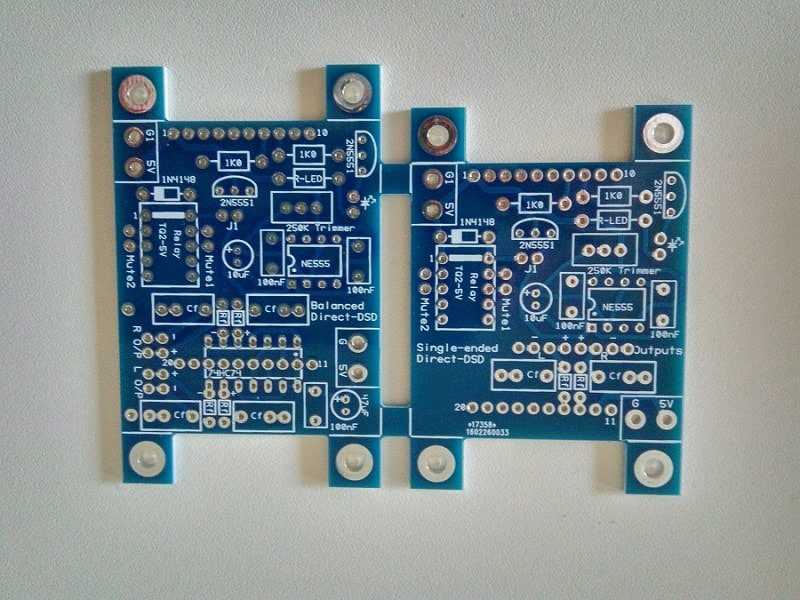

Stiglo.
