Pojačalce je pretstavljeno u Vrdniku.

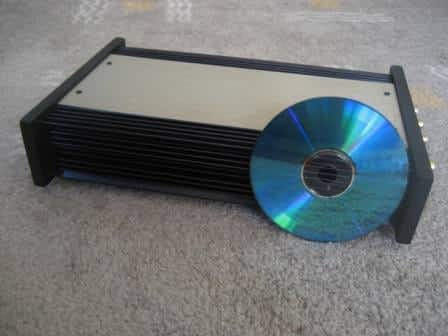

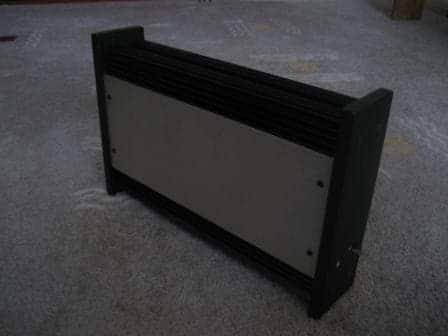

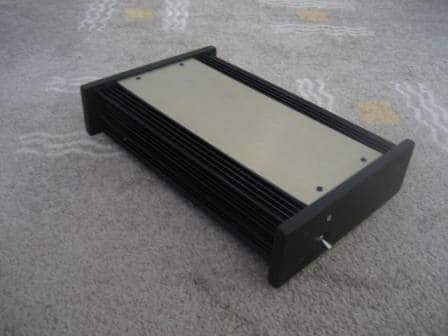

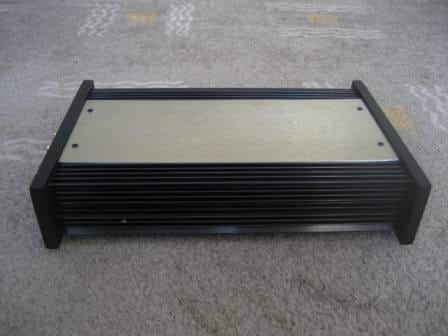

Inspirisan kućištem, koje je istovremeno hladnjak, želeo sam da napravim univerzalno



izlazno pojačalo malih dimenzija sposobno da pokrene bilo koji zvučnik!



Upotrebio sam bazičnu šemu sa predimenzionisanim napajanjem, pažljivim rasporedom



elemenata i ožičenja.

[simplicisius]

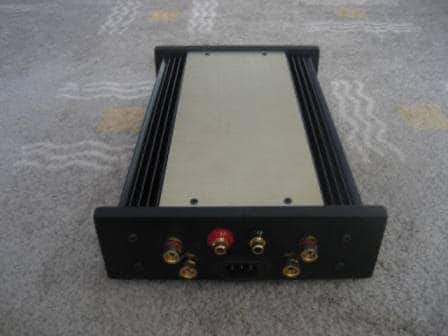

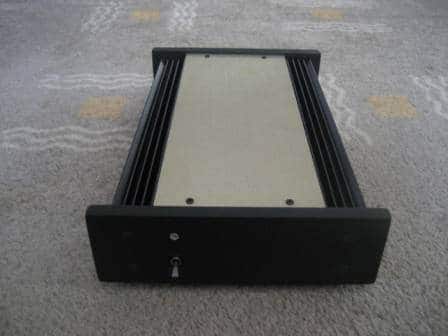

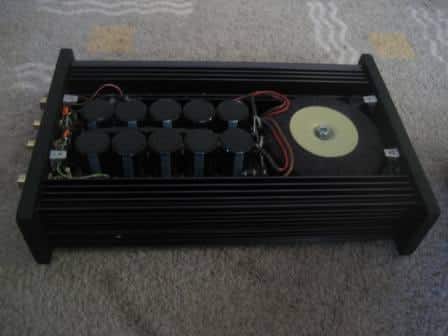

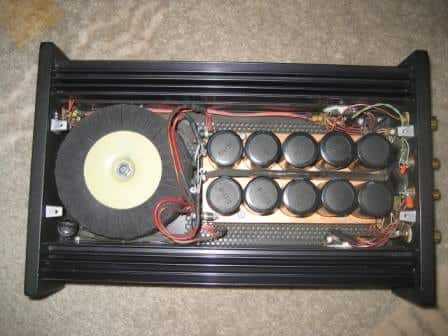

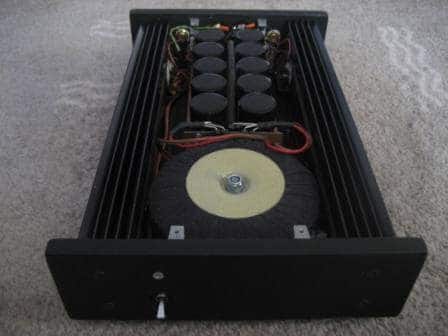

Slike unutrašnjosti pojašnjavaju ideju.

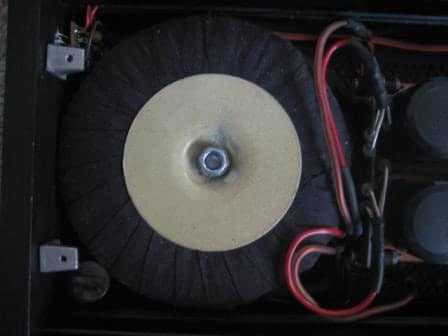

Napajanje je odradjeno sa 250W trafoom. Ispravljanje sa šotki diodama i 10 komada 10000mikroF 105celziusa low ESR.

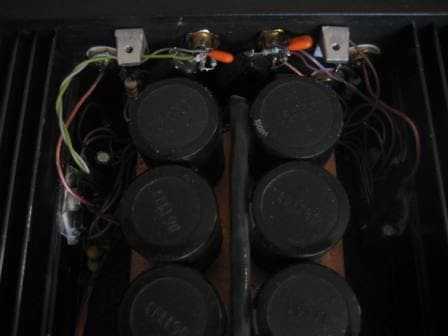

Žice transformatora direktno su zalemljene na gretz, a iza dioda provodnici, sa kondenzatorima u paraleli,



neprekinuti idu do čipova. Pojačalo je odradjeno PTP. s tim što su nožice čipova ne vise u vazduhu, već su



zalemljene na tačkasti vitroplast da se osigura mehanička pouzdanost!



[simplicisius]

Pojačalo radi pouzdano više od tri godine. Poteralo je više nezgodnih zvučnika bez problema.



Zvuk je čist, neagresivan i detaljan.



Uz odgovarajuće malo pasivno pretpojačalo ( alps 10k) u bilo kom okruženju dobije se



pouzdana amplifikacija. Više puta sam sa lakoćom detektovao nezgodne probleme u sistemima



svojih prijatelja.
