DIY gramofon II

[Leonardo]

Jel' ce ostati matiran? Meni se strasno svidjao u prvoj fazi onako providan pa sm mislio da ce da ga ispolirate do visokog sjaja.Davao bi nestvaran utisak da ploca lebdi u vazduhu.

O tome će odlučiti Stein.Kad je potuno providan, ne odaje baš utisak lebdenja vinila, prelamanje svetla izaziva krivljenje i deformisanje slike u pozadini kao kod "cirkuskih ogledala".Moja bi preporuka ipak bila da bude matiran, kao što je sada.

[sir Oliver]

Providnost zahteva idealno lepljenje slojeva , bez mehurica. Al kad bi mu se ugradile ljubicaste ( znajuci Steina onda Amber ) diode da svetli u mraku, to bi bilo nesto

[stein]

Ja sam ostao bez teksta...

[pile]

Ja sam ostao bez teksta...

I ja

[Walter]

Još par slika gotovog tanjira...

Leonardo, you sick m.f.!

[stein]

Pošto je još dugačak put do gotovog gramofona, sada ću sačekati da mi se Lassie vrati kući i pravimo nosač osovine sa čaurom u kojoj će da klizi. Potom će se formirati neka konstrukcija koja će da odglumi bazu i pripremiće se neka stabilna podloga da se motor ne pomera pod naponom remenice, ma kakva ona bila. Onda pripremam stroboskop i podešavanje, tj usklađivanje broja obrtaja motora i tanjira. Zatim sledi izrada sekcije napajanja za motor, izrada baze i nosača ručice i kompletiranje gramofona sa svim sitnim detaljima...

[steva]

Izgleda do OO! Bravo! Mislim da će to biti odličan i lep gramofon!

[stein]

Nadam se da će biti odličan. Lepota je ipak više subjektivna kategorija...

[stein]

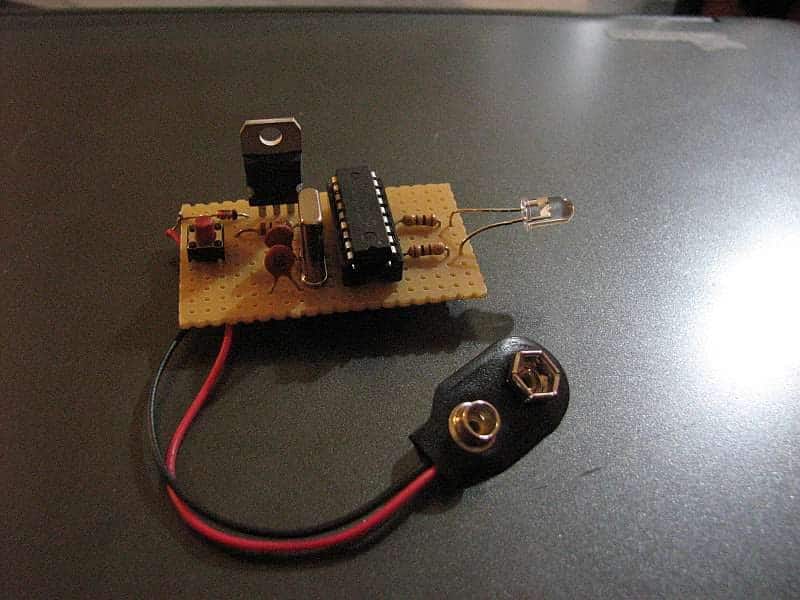

Dok se čeka na kurirsku službu, deo koji će da drži osovinu i omogući okretanje je izrađen na strugu, sutra kada stigne tanjir sa osovinom, ubaciće se teflon čaure i uraditi rupa uz osovinu da se tolerancije svedu na najmanju moguću meru. Usput, uz pomoć jedne LED diode, jednog tastera, jednog kvarca, jednog integralca, tri kondenzatora i tri otpornika, te jednog stabilizatora 7805, sagrađen je LED stroboskop...

[ZZZ]

Leonardo WoooooooooooW

[Leonardo]

Leonardo WoooooooooooW

Steinu treba čestitati jer se upustio u opasan projekat, što tehnički što finansiski.Praviti gramofon nije baš dečja igra, napraviti gramofon je majstorija za poštovanje, napraviti DOBAR gramofon je majstorska umetnost.Mogu samo da kažem - napišem da sam zahvalan Steinu na ukazanom poverenju.Ko zna, možda jednom ponovim igranje sa nekim novim sličnim tanjirom, u drugačijem materijalu.

[stein]

Juče sam onako usput, dok sam kupovao pertle za patike (moje kuče ništa ne voli toliko da grize kao obuću a pertle najviše), kupio sam već spomenutu gumu za uvlačenje u garderobu. Još nisam oljuštio omotač, ali sam uspeo da prebrojim da ima tačno deset gumenih niti unutar platnene pletenice. To će biti više nego dosta za eksperimentisanje a i da ostane nekoliko komada za rezervu. Tanjir je stigao i odmah sam sve odneo na izradu teflonskih čaura i usklađivanje sa osovinom... Pošto mi je supruga prilično bolesna, mene su oterali s posla do daljnjeg u karantin... Još sam dobro, dokle, ne zna se...

[Zen Mod]

ako budes imao toliko frikcije uljnog filma koliko se ja nadam i koliko treba da imas - gacogum ce ti tesko raditi posao ;nije to cubrilov tanjir od 15mm niti malecna osovinica

[stein]

Vidi, za 40 dinara 10 metara. Ako radi, super, ako ne, onda ću da se patim sa VHS trakom a ako ni to ne radi, idem dalje. Prvo ćemo probati sa najdostupnijim i najjeftinijim rešenjima i tako redom po složenosti i ceni/dobavljivosti. Sva ova priča je laprdanje u vetar dok ne bude osovina sa ležištem i čaurom povezana na čvrst i stabilan oslonac a motor na svoj mount. Voleo bih da je sve već gotovo, ali sam dovoljno puta prošao kroz sve faze izrade gramofona da znam da je ovo sasvim zadovoljavajuće brzo s obzirom koliko podoperacija ima u procesu na koje se jednostavno mora čekati, posebno kada nisu svi postojeći resursi usmereni na ovaj projekat. Ovo je trošenje para a zarađivanje zahteva mnogo više vremena, truda i rada. Najiskrenije se nadam da će se ipak na kraju isplatiti...Pošto sam na prinudnom odsustvu zbog bolesti u kući, sutra odem do čika stolara da vidim može li mi naseći još malkice drvceta da napravim bazu kako valja.

[Leonardo]

Ako bi bilo moguće obezbediti odgovarajući remen, pravi a ne iz gaćnog lastiša, koje bi ti mere odgovarale.Presek znam 1.2 x 1.2 ili 1.5 x 1.5, koja bi dužina odgovarala odnosno prečnik.?

[Zen Mod]

ako me secanje ne vara - Kelco bi trebao da ima nekih povelikih ....... al' dal' bas toliko povelikih , ne znam ;vredi pogledati/pitati

[stein]

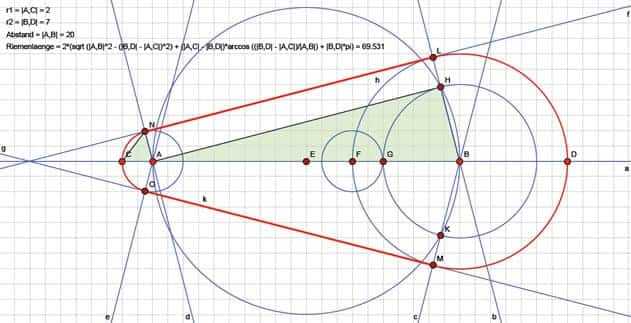

Ne znam za tačnu dimenziju jer nisam mnogo pažnje posvetio tom setu detalja. Čak nisam ni sasvim siguran u kakvom će se konačnom obliku rešiti kućište motora što će ipak na kraju do neke mere uticati na razmak između osovine motora i tanjira. Kako god bilo, za sada je sasvim sigurno da distanca između ruba tanjira čiji je prečnik 300mm i remenice čiji je nominalni prečnik 18mm (20mm telo, 18mm utor) ne može biti manji od nekih dvadesetak milimetara jer motor mora imati neko kućište koje će da ga drži čvrsto u poziciji... Sam motor je prečnika 31mm što znači nekih 16 plus 150 za poluprečnik tanjira. Dakle, minimalni razmak je 166mm od centra do centra.Po šemi lako je uz malo matematike sračunati potrebne dimenzije (mada ja to umem i bez ove šeme )Postoji na istoj web strani http://www.die-radiowerkstatt.de/antriebsriemen.htm i interaktivni kalkulator koji na zadata dva prečnika remenice i tanjira tj pogonskog i pogonjenog prečnika i zadatog razmaka pri nekom određenom procentu istezanja daje rezultat u formi obimne dužine i prečnika tražene remenice. Međutim, pošto ja za svoju remenicu ne znam faktor istezanja, ne vredi ni da računam ovako...Elem, u zavisnosti od pozicije motora, gruba matematika zahteva neki remen koji je bar 350mm prečnika u stanju pravilnog kruga jer je veoma verovatno da će motor biti u kućištu reda veličine nekih fi 80 do 100mm ako ne i više...

[stein]

Tokom sutrašnjeg dana bi trebalo, nadam se, da bude gotovo sve vezano za kompletiranje okretnog dela tanjira. Danas su sačinjene teflonske (klizne prstenaste) čaure a sutra bi trebalo da bude izrađen donji deo noseće čaure osovine. Izvedena je i modifikacija LED stroboskopa pošto LED dioda, iz nekog razloga sa odnosom treptaja od 1:1 jednostavno nije bila voljna da adekvatno istakne linije na stroboskopskom tanjiru. Odnos je sada 1:700 a frekvencija treptanja je podignuta na 100Hz-a i sada se crtice jasno ocrtavaju... Zarad bezveznog eksperimenta, probao sam da vidim koliko je zapravo jak ili slab motor na Rizovom Turandotu. Stavio sam akrilni tanjir na tanjir turandota i posle desetak krugova nakon uključenja, tanjir je postigao adekvatnu brzinu. Dakle, ko ima ili može jako jeftino da nabavi ovakav gramofon, može da doda neki masivan tanjir i odradi modifikaciju... Ne znam da li to ima smisla, ali može se. Ako se još malo čačne po regulaciji motora, uspe nekako prebaciti ručica na adekvatan pijedestal, moglo bi da izgleda sasvim ozbiljno... Danas sam, onako u proalzu, našao malo super kontaktnog lepila za lepljenje tankih gaćoguma i specijalno kvalitetan a tanak selotejp, transparentni. Razlika je između ovog i onog rasprostranjenog što je ovaj odista transparentan a ne žućkast, slojevi su idealno slepljeni u krug, bez nabora i mehurova vazduha i umesto tri kotura za 25 dinara ovaj košta bliže 200 dinara... Vreme je praznika, pa sam kupovinu opravdao potrebom za kvalitetnim lepljenjem omota poklona... (naravno, meni treba za spajanje VHS trake...)

[Zen Mod]

e ubicu te , izgaziti , zapaliti , rasuti i izbrisati thread - samo ako jos jednom pomenes TAJ motor od Turandota .aman covece - ja golim okom vidim kolebanja na njegovom strobo tanjiricu , a o snazi da ne govorimo

[stein]

Koji motor od turandota?

Ovaj?

[ZZZ]

Ja cu sigurno praviti sebi jedan gramofonza sada sam nabavio samo motormislim da je airpax dc...srednjih dimenzija, ali veoma masivan i prakticno se ne oseca u ruci dok radi...

[Leonardo]

Šta od postojećih uredjaja, koji su za rashod, može imati e.motor koji bi bio naročito upotrebljiv u samogradnji gramofona.Znam da je ponuda novih e.motora za ovu primenu obimna, kakva je inače i cena.
