6Н13С / 6AS7G / 6080 Preamp

[Beli_Ninja]

Prosao je isijas 'Fala Zen, do neba.Imam par pitanjaca. Sto se tice napajanja, ovaj ulazni kond od 100uF da li on treba da bude ELKO ili da ne stavljam njega posto smo pricali da u filterskoj sekciji budu samo Motor Run kondovi, kao i ova dva od 10uF da li bi bilo bolje da su blokovi ili da ostanu ELKOSI?

[Zen Mod]

sve sto imas mesta turaj blokovo sto je nacrtano - to je po kanalu ; dakle gain blok i shunt regbice podosta toplote , tako da obratis paznju na mehanicke detaljeukoliko igde imas problema da izracunas disipaciju pojedinog elementa , zakukaj .kako nameravas da uradis ispravljac ....... odnoso - koliko nameravas da se patis ?overkil bi bio cevni ispravljac sa prigusnickim ulazom , ali licno smatram da neces cuti razliku ako upotrebis pesak u ispravljacuprigusnicki ulaz - ako ti se pati sa nabavkom istih ........ ako ne , onda cemo standardni kond ulazgrejanje ceve - s obzirom na potrebnu struju mozda je ponajbolje naruciti 6V3 trafo , ali sa srednjim izvodom i ici na AC grejanje , a srednji izvod ili popeti na potencijal od nekih 85V ili umasiti ( u oba slucaja dovoljno daleko od potencijala katode)ramisljavaj , pa pisi

[sstrsat]

......

Zene, ma sve je to lipo, odrza si reputaciju ljubitelja CCS-a itd.... ali da ga jebes, pretira si u uvaljivanju silicija. :buehehe:Ma u redu je stavit CCS u anodu jedne takve poprilicno nelinearne lampe ka ca je 6H13 i time ju "linearizirat". To je kod nje ustvari i jedini logicni put jer ona nima apsolutno nikakve rezerve pojacanja koja bi omogucila ikakvu npv. Tr ionako se iz nje maksimalno moze dobit pojacanje od nekih 2 puta koliko joj iznosi faktor pojacanja.CCS u anodi ti ne sporin jer tu bin ga i ja stavil ali cemu sva ta hrpa komponenti kad bi potpuno jednako delal i elementarni CCS sa DN i otpornikom (trimerom) u sourceu. Tr i sa tim najelementarnijim CCS spojem bis dobil dinamicki otpor veci od 10 megaoma. A unutrasnji otpor cijevi je nekih 300 oma.... ajme razlike (drasticne ) da li je u anodi 10M ili 100+MI da me jebes, ne mogu nikako odgonetnut zac si stavil oni IRF830 izmedju anode i CCS-a. Pa koju on svrhu ovdi moze imat, ovako skroz otvoren delat ce ka zamina komadicu zice i nista vise od toga :buehehe:Je te to jos uvik muci isijas pa zato uvaljujes takve bespotribne pizdarije u sheme, onako da bi malo zajebaval? :buehehe:A ca si tek zakompliciral ispravljac , cemu ce ti uopce stabilizacija? Oli ce bit kakve razlike ako cijev dobije par volti vise ili manje? :buehehe:Zbog CCS-a u anodi koji ce inherentno vec sam po sebi skinut dobrih 90dB ripplea, ovdi bi ti uvr glave bil i najobicniji CRC filtet iza greca.Mislin, nije da sve ovo ca si nacrtal nece delat ali nece donit apsolutno nikakvu prednost pred najjednostavnijim mogucim spojem. Cemu komplicirat?PS: Oni elko od 10uF koga si stavil popriko CCS-a u ispravljacu je i vise nego visak. Znas ti dobro zasto

[Zen Mod]

a cemu bi se ti smija da ja to ne crtam tako ? :buehehe:znas onu dalmosku - "ima se , moze se " ........prevedeno - "di god elektrodu vidis , a ti joj mosfet zaturi" (moram jos da smislim kako da turim jedan na resetku) :sarcastic_hand:glede par gresaka ( resavska se skola placa kad precrtavas niskonaponski reg u visokonaponski) - vec me Sipi svjetovao ...........behu otpori od 1K oko CCS-a sto i jeste taman da nula nedostajea za taj kond ........ tvrdoglav sam ja , al' priznajem da ste vas dva tvrdoglaviji od mene .......sema editovana , da ne bi Ninja imao Brundu umesto preampaedit : valjalo bi vam proveriti cene za one Waasner limove

[Beli_Ninja]

bolje da vam ja crtam no sstrsatjes' 'vako sporije , ali manje dobijate po pič....ci

.................

[sstrsat]

a cemu bi se ti smija da ja to ne crtam tako ? :buehehe:znas onu dalmosku - "ima se , moze se " ........prevedeno - "di god elektrodu vidis , a ti joj mosfet zaturi" (moram jos da smislim kako da turim jedan na resetku) :sarcastic_hand:edit : valjalo bi vam proveriti cene za one Waasner limove

Paaaa, ako je po toj "ima se,moze se", onda samo udaraj :buehehe:Ma ca jedan, dodaj jos 5, 6 CCS-a.... nek bude jos lopata poluvodica :buehehe:Pazi samo da ti oni 830 no pobigne iz uloge komadica zice pa odleti u ulogu "gornjega u kaskodi"A mozda i ja napravin pizdariju pa na ove CCS-e koje sivec stavil dodan i ja pokojega. Nek se najde..... :buehehe:CCS va resetku? Paaa, nista lakse, stavi lampurinu va klasu A2 i CCS ce postat prirodna komponenta u resetkiA za Vasera, kad si se vec ponudil, stvarno niman nista protiv da proviris cijene. I jos da me razveselis vistima da su niske

[Beli_Ninja]

Nego Zen, oni Ecofili su najveceg kapaciteta 80uF. E sad znam ja da sto vise to bolje, ali posto bih isao na varijantu pesak ----> prigusnica ----> CRC...... i sve ovo po kanalu, jedino trafo, jedan, sa dva odvojena sekundara po npr. 250V 0.2A. Pitanje za tebe je koliko kapaciteta mi je dovoljno za ovakvu konfiguraciju?

[Zen Mod]

gde mislis nabaviti prigusnice ?

[Beli_Ninja]

P&K Audio, imaju ih u ponudi

[bata bane]

ako su samo prigusnice ima jeftinijihprobaj stevaovic trafo iz nisa:drinks:

[Beli_Ninja]

Cuo sam za njih ali ne znam im cene, ali kad saznam vrednosti za prigusnicu pitacu ih za cenu.

[Zen Mod]

onda da ja pravim i specifikaciju za trafo i ispravljac , racunjajuci da se sve uzima custom ?

[Beli_Ninja]

Custom nego kako, pa pravimo da bude kako treba a ne da fuserimo. Sta sad treba da budzim nesto a treba da upadne u dobar sistem. Ako imas neku ideju za ispravljac crtaj ako te ne mrzi.

[Zen Mod]

veceras ili sutraonda cu da nacrtam i final za Djetićapofalilo para , pa da naplatim silno crtanje

[Beli_Ninja]

Pa de nadje na nama da zaradjujes Sunce ti poljubim, moze li to nesto u lozovaci ili vinu.....

[revox]

veceras ili sutraonda cu da nacrtam i final za Djetićapofalilo para , pa da naplatim silno crtanje

Ne crtaj ništa jošđetić se još muči oko izbora riaa - što činjet - pa kad odluči javljanešto me i dalje šenja onaj Aikido

[sstrsat]

veceras ili sutraonda cu da nacrtam i final za Djetićapofalilo para , pa da naplatim silno crtanje

Pa tako reci , sad mi je jasno zasto svi ti CCS-i. Pa je, ne mozes toliko puno crtat a da to ne naplatis :buehehe: A kako cijena nafte sve vise raste, dodaj ti jos toga

[Zen Mod]

a jes - s obzirom kako se naplacuje samo u tekucini , i to po vidjenju ......... ostacu ja suva grla , ko i inace ( s obzirom da nigde ne mrdam , no jos i salas sanjam da se povucem jos vise )

[revox]

a jes - s obzirom kako se naplacuje samo u tekucini , i to po vidjenju ......... ostacu ja suva grla , ko i inace ( s obzirom da nigde ne mrdam , no jos i salas sanjam da se povucem jos vise )

Mrdaš, mrdaš. Kad mrdneš ti preko velike bare. Jes da je jednom godišnje, al mrdaš :rofl:A i nevalja mnogo mrdat može išijas da te svata :rofl:

[Beli_Ninja]

Vredi li ovako nesto kao bypas kond na izlazu, 7 u paralelu po kanalu?

[Zen Mod]

aha

[Beli_Ninja]

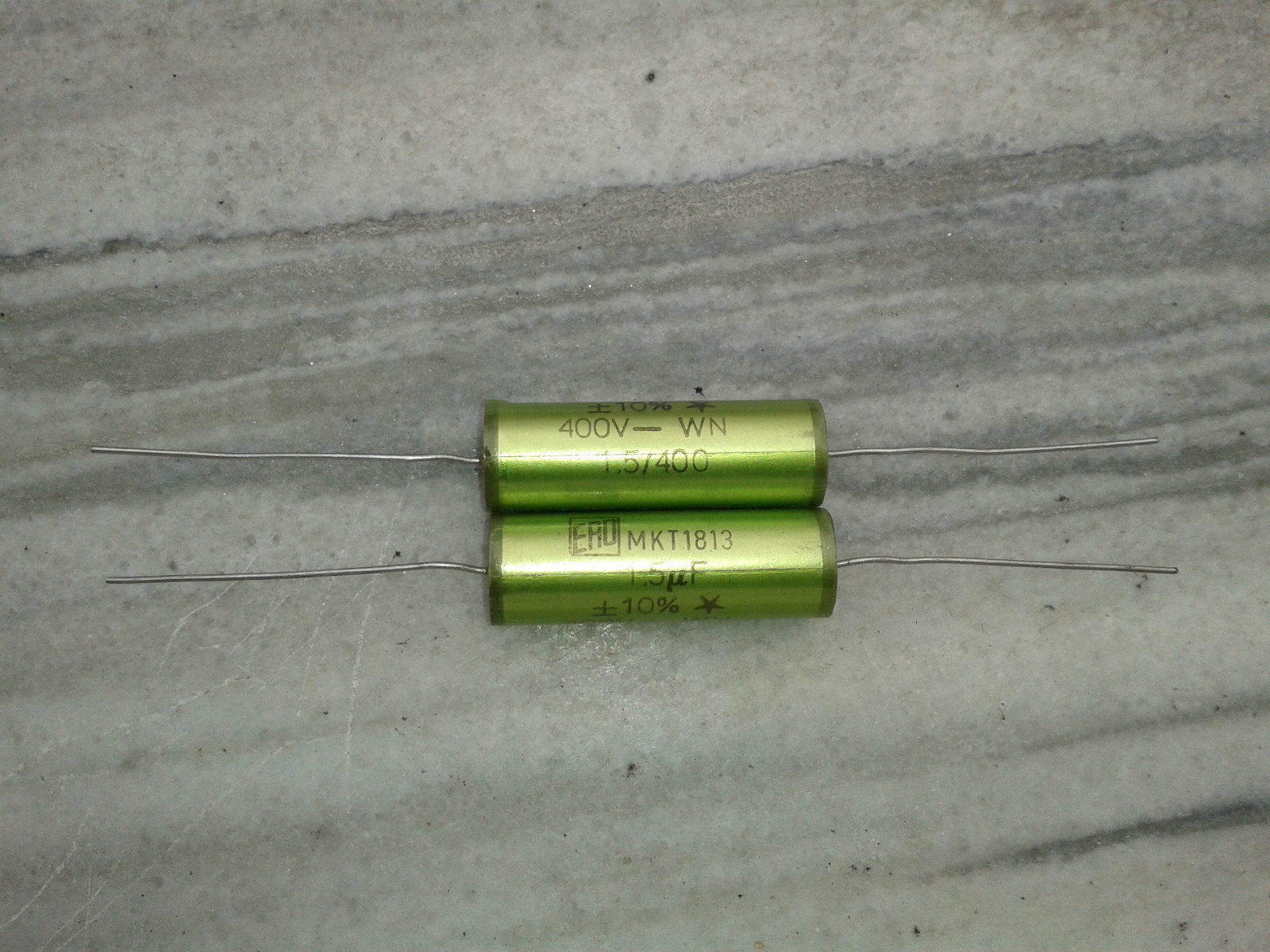

E pa ostaje mi jos samo da zbudzim negde one MKC. Mada sat mislis o onim ruskim silver mica, mogu li oni u paralelu sa ovim MKT?

Ovako nesto
