6Н13С / 6AS7G / 6080 Preamp

[Beli_Ninja]

Pa shvatio sam ja da treba da prekidam primar na glavnom trafou i onda se sve lepo i greje i puni anodnim naponom, nego u temi Kuva se mali SET (45) na hi-files forumu sam procitao da je bolje da se ispravljacica zagreje pa da joj se onda da visok napon. Zbog toga sam malo poceo da razmisljam i o toj varijanti da prekidam HV dok se ispravljacice ne zagreju. Ali u tom slucaju nema soft starta na anodnom naponu. Ako nije tesko obrisi ojednu od onih slika releja, zezao me net nesto pa mi ubacio dve slike.

[Zen Mod]

ja nisam kuvao taj mali SET

pisem ono sto mislim da je ispravno - iznosim svoje iskustvo

na tebi je da izaberes kako ces i sta ces , od svega procitanog , pa onda sam donosi zakljucke

u svakom slucaju , tek kad budes imao trafoe i prigusnice , onda ce se neke vrednosti otpora u PSU finalizovati ......... prvenstveno zastitbi otpori u anodama ispravljacica , koji direktno zavise od k-ka trafoa

[Beli_Ninja]

E pa sad kuvas preamp sa TENK TRIODOM :wink2:Da se ne mlatimo vise, HV se ne prekida, motaju se dva trafoa jedan sa HV i grejanjem za ispravljacice, drugi sa grejanjem za radnu cev i pomocnim naponima. Tacka je turena. Prekida se primar na prvom trafou na 60sek dok se triode ne zagreju i onda im se dodaje anodni napon.Sto se otpornosti primarnog namotaja tice u PSUD sam stavio 130 Ohm, nadam se da ne gresim.

[Zen Mod]

videcemo za tih 130R ........ kad ih budes imao na stolubtw. F1 je mocna funkcija u PSUD

[Beli_Ninja]

Sta kaze programer kad pada sa mosta?F1F1F1F1F1F1F1F1F1F1........... :wink2:Polako, prvo da pribavim cevi pa da startujem sa nabavkom trafoa. Jedno po jedno.

[Daudio]

Везано за кулинаре и кувања.Кад сам се ја играо(кувао) са цевним исправљањем дошао сам до занимљивог закључка,а то јеЈело без запршке није можда здравије,али је укусније!Дакле,за оне мање искусније,ја препоручујем да се ради са CL филтером,из разлога што са вредношћу 1. кондензатора после исправљачице можемо фино да наштелујемо вредност анодног напона.Из искуства:http://www.diyaudio.rs/topic/1967-cevni-preamp-za-slobu/page__view__findpost__p__45495Или једноставније, 2uf подиже или обара напон око 20 и више волти.Што би реко комша Слоба "Да се нађе"А ко воли нека ради како хоће.

[Zen Mod]

to se zove "tuned choke input filter" iliti na naski - podeseni filter sa prigusnickim ulazomkoristi se kad ti vrednost sekundara nije ni za cisti C input ni za cisti L input ............. kad - kao ja - imas krs trafoa a neces da kupis novi

[Daudio]

... kad - kao ja - imas krs trafoa a neces da kupis novi

Нећеш ми веровати али знам човека који ти може то премотати

[Zen Mod]

ma ionako nista ne radim sto planiramsamo se trudim da postizavam a primajuci inekcije ni to ne ide

[Beli_Ninja]

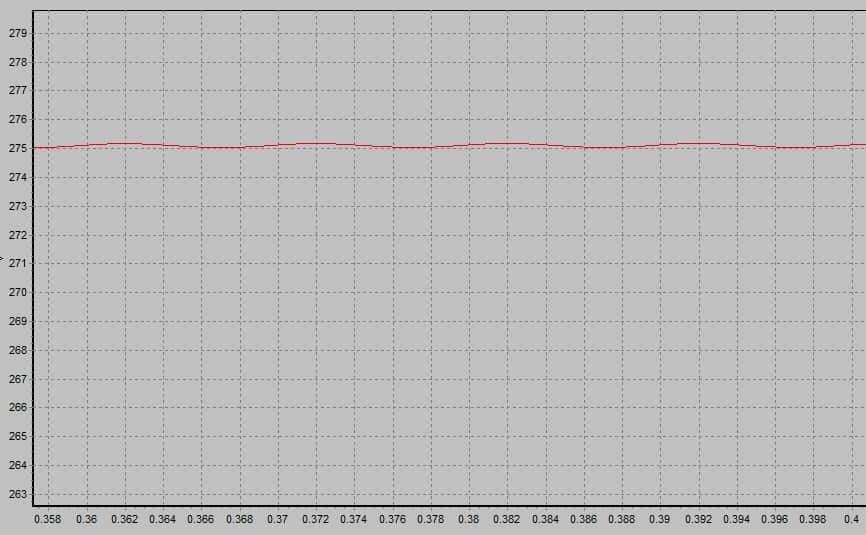

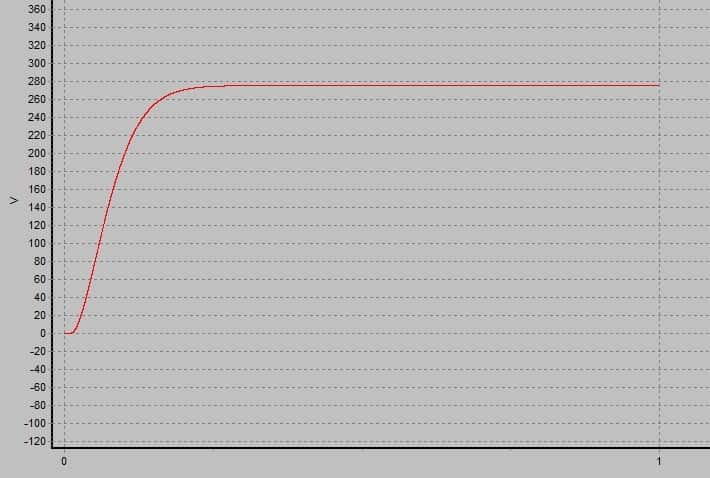

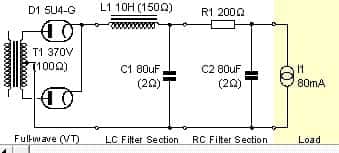

Evo sta ja dobih u PSUD.Napon simuliran na I1 Evo zumiranog rezultata.

[Zen Mod]

zasad je OK , ako su to te vrednosti napona koje ti trebajusad se pritaji dok ne skupis hardware .........

[Beli_Ninja]

Domaci mi je bio 260 - 270 VDC na ulazu u shunt. Ja mu cak dao i malko vise, i onako ce biti na hladnjaku ko ga sisa onda nek se krcka. :guitarplayer:Nego nabavih i ja one Siemens preklopnike 3 x 25, ovih dana cu da nabudzim novu osovinicu pa ce to biti 4 x 25. E sad od toga treba naparaviti lader attenuator, koji otpornici bi tu valjali?Ja mislio da ulete Dale CMF55 0.5% 0.25W.

[Zen Mod]

sto pitas kad si vec odlucio ?

[Beli_Ninja]

Ma nisam odlucio, samo dao predlog. Cisto da se na zeznem. Bolje da prijavim, pa ako gresim verovatno ce me ovde neko preusmeriti...

[ZZZ]

E bre Ninja, a ja bas mislio da posaljem link na taj Dankanov program. :ph34r:Mislim da uopste nije los. .ubaci u shemu oko 10nF ka masi ispred L...(to je ujedno i najmanja vrednost koju program dozvoljava...).koncepcijski nisi nacisto, osnovno ti je pitanje koje odredjuje i arhitekturuda li zelis potpuno odvojene kanale.ako bi to bio slucaj power elemente mozes sloziti sa stranetako da ti sredina ostane slobodna za vodove, a i max je udaljenost....mozda ne bi bilo lose da razmotris jos cevi koje mogu doci u obzirposto imas vec grejanje i podnozija koja su zajednickana primer EL34 u triodnom spoju, 6L6, 6F6, 6V6, 6Y6, da sada ne nabrajamuz te sto si vec pripremio..ako dimenzionises grejanje za ispravljacicu na 3A, i noval podnozijeimas na raspolaganju i milion ispravljacica...Sto se kaze samo da ubodes ( uz minimalne ili nikakve korekcije pada napona....U svakom slucaju samo napred

[Beli_Ninja]

Probacu u toku dana i tih 10nF, pa postavljam rezultate. Mada to onda nije L input, ali probacu.Sto se koncepcije tice, bice napajanja uz bocne stranice kutije a kanali po sredini. Ma taj deo mi ne predstavlja problem, valjda sam dobar masinac. Postavicu i ja moje rendere ovde pre bilo kakvog pocetka sa lemljenjem.Sto se tice izbora cevi, tu vise nema premisljanja jer svaka promena cevi iziskuje i nabavku istih sto ne dolazi u obzir jer mi se ne bacaju pare vise.Ove cevi kuje su odabrane pre svega odgovaraju zbog malog pojacanja, sto opet znaci da mi odgovara jer Sipijev F5 (kome ce biti i namenjen ovaj preamp) ne trazi veliki gain na ulazu.U svakom slucaju hvala za predlog.Koncepcija je Jedna trioda po kanalu, i jedna radna cev ukupno.Ne rekoh, onaj gore ispravljac na semi je za jedan kanal.

[Zen Mod]

vidi se , po 80mA CCS-u

[Beli_Ninja]

Pa znam ja da ti znas, nego nisam siguran da ostali znaju. Neke mrzi da citaju 12 stranica naseg razglabanja.

[Beli_Ninja]

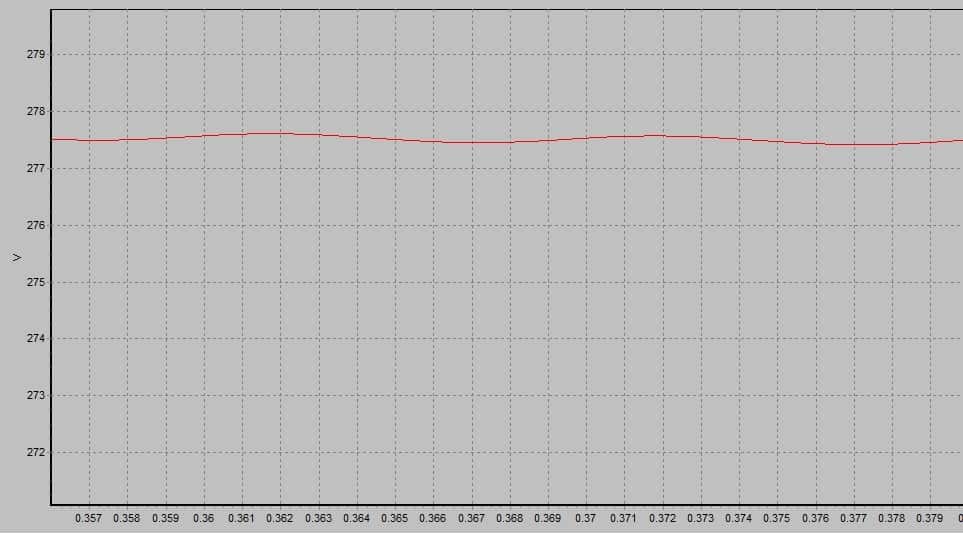

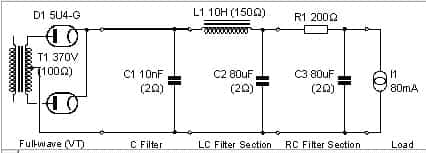

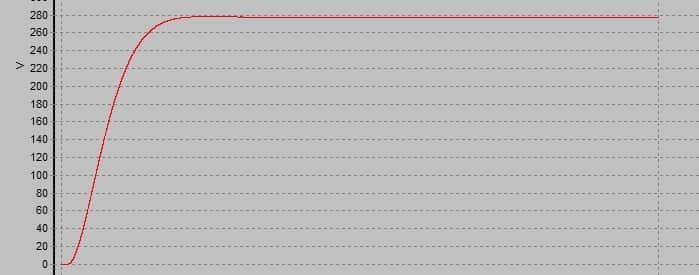

Evo sema sa 10nF pre prigusnice. Koliko ja primecujem dobije se malo veci napon, mali skok napona kada se napune ondenzatori pa se posle umiri. Riple je skoro isti oko 0.2 V. Nisam siguran da se nesto dobija sa ovim malim kondenzatorom na ulazu pre prigusnice.ZZZ, molim te ispravi me ako negde gresim (nisam ja bas strucan toliko). Ne znam ni sta treba da se dobije ubacivanjem tog malok kondenzatora. Moze li neko objasnjenje?

[Beli_Ninja]

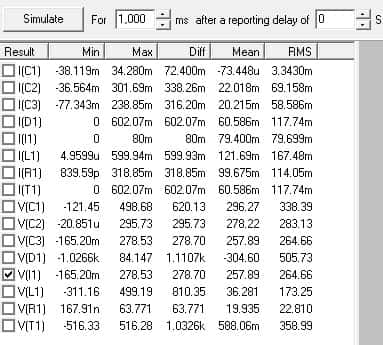

Evo podataka koji se dobijaju sa kondenzatorom.

[Beli_Ninja]

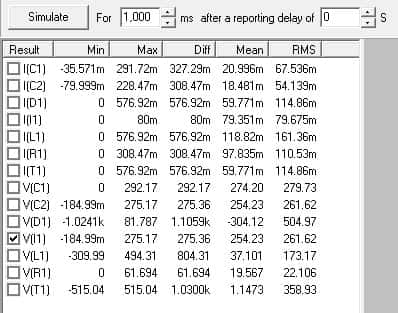

Evo i rezultata za gornju semu bez 10nF na ulazu, samo choke.

[Zen Mod]

dobija se samo korekcija naponakad dobijes trafoe i prig. i uneses realne vrednosti , objasnicu ti varijacijeu medjuvremenu , mozes i sam da tupis do besvesti i gledas sta se menja
