6Н13С / 6AS7G / 6080 Preamp

[Beli_Ninja]

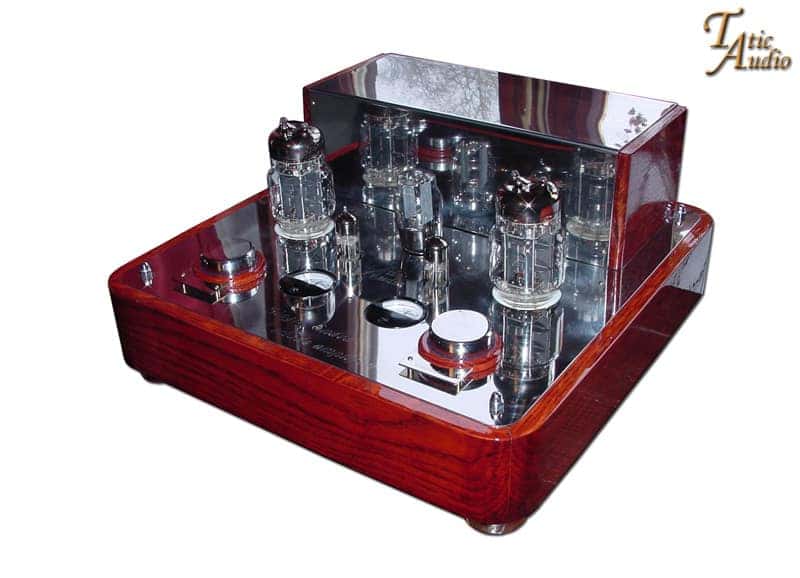

De nadje vrapciji prdez :buehehe:A pazi sad. Ako komplet elektronika bude ispod poklopca kutije a cevke, trafoi i prigusnice gore?Ovako nekako.

[Zen Mod]

a ti probajsamo molim za skicu pre nego krenes makazati

[Beli_Ninja]

Polako polako. Jos je faza razrade i nabavke delova. Pa onda pravimo skice i rasporede. Imacu neki preliminarni 3D prikaz iz SWa uskoro.Ne moze sve od jednom.

[Beli_Ninja]

Nesto sam muckao po onom programcicu za napajanja ali nikako da ubacim 5U4G kao ispravljacicu u simulaciju, no mislim da znam kako cu to da resim.Nego, posto planiram da radim odlaganje ukljucenja anodnog napona to ce biti malo teze ako budem hteo da prekidam sekundarne namotaje, treba naci releje za toliki napon.Gledao sam kako su to radili Nesic i Zoki na svojim preampima. Oni su anodne napone dobijali sa posebnih trafoa i njihove primare su prekidali relejima. E sad oni nisu koristili direktno grejane ispravljacice, sto moje jesu, pa nisu morali da greju ispravljacice sa istog trafoa na kome je anodni napon.Znam da kada koristim ispravljacicu automatski imam i soft start ali procitao sam negde da se za ove moje triode preporucuje 60 sek grejanje pre dovodjenja anodnog napona.Grejanje triode cu svakako raditi sa posebnog trafoa, ali da li sa tog trafoa mogu da grejem i ispravljacice a anodne napone da dovodim sa posebnog trafoa?Ili ti, da li moraju anodni naponi i naponi za grejanje ispravljacica da budu na istom trafou?

[Zen Mod]

ne treba ti odlaganje anodnog napona

[Beli_Ninja]

E sad ovo pitanje koje postavljam je samo zato sto zelim da naucim nesto.

Zasto ne treba kad "kazu" da je "bolje" tako? Dakle daj mi odgovor koji cu da primenjujem dok sam ziv i koji cu i drugima da govorim.

Ne bih da fuserim sa ovim preampom, zelim da ga napravim da bude full i po svim standardiam. Dakle, sve sto treba da bude u njemu bice, necu da bude posle e trbao sam ovo e trebao sam ono. Zato i radim ovako kako radim, polako i korak po korak i sve pitam da ne ukenjam nesto.

Naravno da cu staviti relejni izbor kanala, naruceni su preklopnici za attenuator, stavicu i mute relej, trafo ce biti motan na vecem jezgru sa folijskim slepim zavojima....

---

Uzgred kako bi bilo da metnem ove kondenzatore na izlaz ?

http://export.farnel...630v/dp/1636646 £6.52 komad u Farnell-u.

[Beli_Ninja]

Premerio sam malo pre ove RCA 6as7g, vuko oko 200mA po triodi. Na kartoncetu za tester pise da treba 135mA. Tester je Neuberger RPM370...

Jbg, nisam slikao lose mi je osvetljenje u tom kabinetu na faxu pa bi sa telefonom lose ispala fotka.

Niko nista za ove AMPOHM kondenzatore...

RPM370PM370

[Beli_Ninja]

Obicno dobijem odgovor u roku od 15 min..... Zen, kude si?

[Zen Mod]

za kond nemam komentar , jerbi nisam trosio feluza ceve - okza heater stripping fenomen sam ti vec ranije napisao ..... skoro

[Beli_Ninja]

Dakle:1. Odlaganje anodnog napona ne treba, pogotovo sto ce u igri biti ispravljacice;2. Sto se grejanja tice, ici na najjednostavniju varijantu odregulisati zeljeni napon otpornikom, ili mozda regulacija napona serijskim regulatorom;3. Zakljucujem da anodne i napone za grejanje ispravljacica mogu motati na isti trafo, grejanje triode sa posebnog trafoa.Nadam se da sam sve naveo.Uspeo sam da odradim nesto u PSUD-u, i dobijaju se lepe vrednosti sa 2 x 80uF i 15H prigusnickim ulazom. Pokusacu jos nesto pa cu postaviti rezultate ovde pa da vidimo sta i kako dalje.Na pocetku ove price rekao si mi da ce mozda u opticaju biti nekakva WE konekcija u katodi. Kako da potrazim nesto blize o tome, da malo proucim? Malo mi je ne jasan termin.

[Zen Mod]

1. kod ruskinje nema nesto opasnosti od cathode strippinga jer je tenk od ceve , ALI obrati paznju na razlicite vremenske konstante kod diektno grejanih cevi i kod indirektno ; direktno grejana ispravljacica brze da napon etc.treba da dovedes te stvari u relaciju (naponski nivoi u celom sistemu do momenta temp/energetskog equilibriuma ) , jer postoji odredjen broj cevi koje jesu osetljive na cathode stripping ........... sto se uvek vidi u datasheet2 . postoji i varijanta da rasteretis ser. regulator , vezujuci mu u paralelu otpornik koji preuzima recimo 50% disipacije ; zgodno resenje uzimajuci konstantnu struju potrosaca3.kako ti drago ; ako je trafo dobar , moze sve na jedan4 . http://www.nutshellhifi.com/library/Rosetta_Stone.html

[Beli_Ninja]

E onda ovako:1. Da se ja ne bih 'ebavo u buducnosti oko toga da li je cevka osetljiva ili nije osetljiva na cathode stripping i vremenskih konstanti (kako mrzim ovaj pojam jos od kada sam slusao dinamiku motornih vozila) onda lepo ide i odlozen anodni napon 60 sek, i postepeno dizanje napona grejanja i kraj. Da se ne zaludjujemo vise. Tako je idiot proof.2. O tome cemo kad se odlucim za semu za grejanje. (Mada video sam da si Nesicu i Zokiju preporucivao CCS grejanje za njihove 6N30 I 12B4, ne znam da li bi te preporuke vazile i za moju triodicu).3. Za trafo ce biti zaduzeni tvoji zemljaci - ESM.4. :readingpapers:5. Ako nije problem da se naslov teme promeni u 6N13S / 6AS7G / 6080 Preamp (ili ako administratori i moderatori imaju neku bolju ideju), cenim da bi ovakva tema bila lakse dostupna na google.com sto, jel te, podize popularnost forumu

[Beli_Ninja]

Hvala za naslov

[Zen Mod]

E onda ovako:1. Da se ja ne bih 'ebavo u buducnosti oko toga da li je cevka osetljiva ili nije osetljiva na cathode stripping i vremenskih konstanti (kako mrzim ovaj pojam jos od kada sam slusao dinamiku motornih vozila) onda lepo ide i odlozen anodni napon 60 sek, i postepeno dizanje napona grejanja i kraj. Da se ne zaludjujemo vise. Tako je idiot proof............

stavi timer na primar trafoa ispravljacice, pod uslovom da je on obaska ; tako ces imati ugrejanu radnu cev , a ispravljacica se brzo greje i imas lep soft start anodnog naponato zahteva dakle samo mali dodatni trafo za grejanje radne cevinajelegantnije je onda da imas dva trafoa ukupno - jedan sa odvojenim namotajima VN i grejanja ispravljacice za svaki kanal , i drugi za grejanje radne cevi

[Beli_Ninja]

Da li ti covece spavas. svaka ti cast. Trafo ce naravno biti obaska. Sve struje ce biti duplirane i preko svega toga svako jezgro ce biti duplirano. Super je sto cu imati dva trafoa. Taman cu moci da se igram sa grejanjem triodice, videcemo sta ce tu biti. Mozda cak i uradim onaj simetricni ispravljac cisto zato da bih imao simetriju u konstrukciji uredjaja . (Ili da zamislimo da je i radna cev DHT)Xexexe stereo grejanje....Nego nisam bas siguran da se pravilno igram sa PSUD-om. Kada dajem podatke za trafo, dajem napon na sekundaru i njegov otpor. E to me malo muci, kako ja mogu u napred da znam otpor sekundara, kao i otpor prigusnice? Mislim, mozda bih mogao da izracunam, odokativno, ali opet to nije to.

[ZZZ]

3. Zakljucujem da anodne i napone za grejanje ispravljacica mogu motati na isti trafo, grejanje triode sa posebnog trafoa.

NEMOJ namotaj na posebnim trafoima. Takodje i za grejanje ostalih lampi.

Tako ces imati i STAND-BY rezim.

kasnjene uklucenja odredjuj rucno ili sa kolom za kasnjenje ako si lenj.

A ispravljac koncipiral sa L-ulazom.

mozes postaviti jedan jako mali C od 10nF ALI 1500V i kvalitetan odmah iza ispravljacice a pre prve prigusnice.

.

[Beli_Ninja]

Cek, mislis ovako:

T1 = Anodni naponi za L i D kanal (2 x 2 x XXX V)

T2 = Grejanje ispravljacica (2 x 2 x 2.5 V)

T3 = Grejanje za radnu cev (Videcu kako cu to, zavisi od ispravljaca za 6.3V)

Ili si mislio da sve napone namotam na razlicite trafoe, komplet dual mono?

Ja bih, ako bas mora sve odvojeno, isao na varijantu kao sto sam nabrojao gore. T1, T2, T3.

Nisam planirao vise od jedne prigusnice po kanalu, malo mi je to preglomazno. A u PSUDu dobijam fine (bar ja tako mislim) rezultate sa kombinacijom LCRC.

[Daudio]

.....Ja bih, ako bas mora sve odvojeno, isao na varijantu kao sto sam nabrojao gore. T1, T2, T3......

И да све намоташ на један трафо, и да испод сваке цеви ставиш трафо за грејање понаособ, одговорно тврдим нећеш осетити никакву разлику ушима,Кичмом хоћеш и то само тако, а сем тога и више трафоа изискује свакако више жица што ће ти ако ништа друго(у шта сумљам и већ видим проблем са магнетним пољима гомиле трафоа) оно направити мали хаос од ожичења и повећати шансе да покупиш неки брум.Не компликуј тамо где не треба компликовати.Уколико радиш исправљање напона цевном исправљачицом, и ако ти пре пригушнице прво иде кондензатор(што је свакако CL,никако неће бити L филтер) обрати пажњу на његову вредност,која је најчешће око 4-10 микро фарада.Сви они који ти саветују да ставиш више,заборављају да управо вредност кондензатора намеће век трајања самој исправљачици.Већа вредност конда скраћује радни век.После пригушнице стављај колико хоћеш микрофарада.

[Beli_Ninja]

Prvo ide prigusnica i na njihovoj nabavci radim, posle toga dva motor run knda izmedju kojih ce mozda biti R. Misli mda necu da trpam jos jednu prigusnicu s obzirom da ce na kraju ispravljaca stajati sunt tegulator i to za svaki kanal po jedan.Dakle ja mislim da cu to ovako uraditi:T1 = 2 x 380V 200mA, 2 x 380V 200mA, 2 x 2V5 3A, 2 x 2V5 3A - anodni za L i D kanal, po jedna ispravljacica i naponi za grejanje za ispravljacice. Ukupno ~ 330VA, na jezgru 500VA. (Mislim da ce biti dvostruko C)T2 = 10V 6A (ili mozda 2 x 5V 6A), 13V 2A - grejanje radne lampe, pomocni napon za releje i jos po nesto. Ukupno ~ 80VA, na jezgru 150VA. (Torus)Eto, mozda bude tu i tamo neka korekcija, ali mislim da je to to.

[Zen Mod]

sta prekidas kad pominjes 380?primar ili sekundar ?rekoh ti da naknadno ukljucujes ceo trafo ispravljacica

[Beli_Ninja]

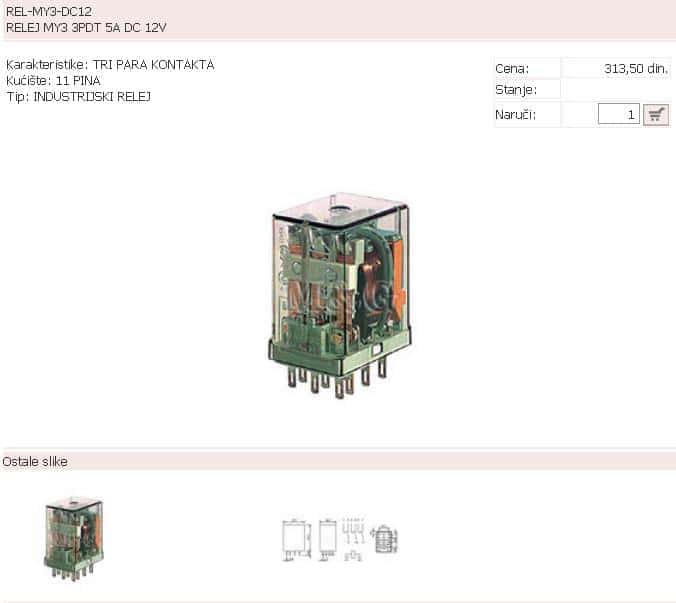

Moze li ovaki rele za prekidanje napona 380VAC?Mgelectronic.rs - industrijski releji - tri kontakta

[Zen Mod]

za ispravljacicu je bolje da je grejes i da ona za to vreme puni kondove , nego da je ugrejes i onda je roknes u spoj sa praznim kondom , pa bio on direktno spojen na katodu ili sakriven iza L i/ili Rdakle ....... odgovori na #218
