stein Napisano Januar 1, 2011 Autor Share #397 Napisano Januar 1, 2011 Zvekno i otpornik 100 oma. Još bolje, na drugoj triodi, gde se spaja 39K na 39k (na kolektor BC546) +10uF koji ide na masu, ne znam kako, savio nožicu otpornika da spojim dva otpornika lemom, ali nisam zalemio (dakle, nije hladan lem, nego nisam zalemio, mada na prvi pogled izgledalo kao da je spoj urađen) tako da sam bio u pravu kada sam posumnjao da sam nešto zgrešio. Dakle, pohvatao sam najmanje dve greške koje sam napravio. Neka, sada do ponedeljka ima vremena da analiziram sopstveni nemar i previde ... Link to comment Podeli na ovim sajtovima More sharing options...
Beli_Ninja Napisano Januar 1, 2011 Share #398 Napisano Januar 1, 2011 E zato ja volim da napravim plocicu pa tacka po tacka, lepo, pedantno i vidljivo. Stain, necu da Vam se pravim pametan ili da vas uvredim, ali ipak je strpljenje je vrlina. Mislim da vam je bilo mnogo pametnije da napravite PCB nego da se zezate sa raster plocicom.E sad, znam i da je sve to probna varijanta, ali plocica je mnogo jeftinija od stete koja moze da se napravi.Potpisujem i to da nemam mnogo projekata iza sebe ali ipak ni jednom nisam imao gresku pri sklapanju. Vi ste svakako mnogo iskusniji od mene, ali treba to malo sporije, SKOLSKI.Zelim vam uspeh u daljem radu oko pojacala, inace pratim temu od samog starta, i pojacalo mi se mnogo dopada, bar onako sa tacke gledista jednog masinca.Cak planiram da i ja nesto ovako sklopim jednog dana, kad se izborim sa ovim sto sam zapoceo. Link to comment Podeli na ovim sajtovima More sharing options...
Quattor Napisano Januar 1, 2011 Share #399 Napisano Januar 1, 2011 Zvekno i otpornik 100 oma. Još bolje, na drugoj triodi, gde se spaja 39K na 39k (na kolektor BC546) +10uF koji ide na masu, ne znam kako, savio nožicu otpornika da spojim dva otpornika lemom, ali nisam zalemio (dakle, nije hladan lem, nego nisam zalemio, mada na prvi pogled izgledalo kao da je spoj urađen) tako da sam bio u pravu kada sam posumnjao da sam nešto zgrešio. Dakle, pohvatao sam najmanje dve greške koje sam napravio. Neka, sada do ponedeljka ima vremena da analiziram sopstveni nemar i previde ... Do utorka - ponedeljak je neradni dan... Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Januar 1, 2011 Share #400 Napisano Januar 1, 2011 Ma ima Stein shuraka u Elementi - otvorice i nocas ako treba ! Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 2, 2011 Autor Share #401 Napisano Januar 2, 2011 E zato ja volim da napravim plocicu pa tacka po tacka, lepo, pedantno i vidljivo. Stain, necu da Vam se pravim pametan ili da vas uvredim, ali ipak je strpljenje je vrlina.Volim i ja... I nisam ja Stain nego Stein :)A strpljenje... Pa ako nisam do sada bio strpljiv, ne znam šta sam bio... http://www.hi-files.com/forum/index.php?/topic/8764-amp-za-esl/ 18 jun 2008... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 2, 2011 Autor Share #402 Napisano Januar 2, 2011 Ma ima Stein shuraka u Elementi - otvorice i nocas ako treba ! Eh, pa ne može to tako, osim toga, u ponedeljak idemo u Footog, Novi Sad pa mi je mindeđ... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 4, 2011 Autor Share #403 Napisano Januar 4, 2011 Ovako:Zamenjeni delovi koji su stradali, i/ili za koje sam procenio da su veoma verovatno stradali.Proverom napona grejanja na ECC88, konstatovao sam da je veoma izvesno stradao LM317 jer napon nije bilo moguće podesiti da bude manji od 7.80V a ni veći od nekih 8.4V a pošto tu treba 6.3, zamenjen i taj deo. Grejanje za 12BH7A štima.Timer prevezan da seče AC napon sa 260VAC sekundara. Još jednom se prošlo kroz šemu i spojeve, ne nađoh ništa što nije kako stoji u šemi. Link to comment Podeli na ovim sajtovima More sharing options...
Beli_Ninja Napisano Januar 4, 2011 Share #404 Napisano Januar 4, 2011 Volim i ja... I nisam ja Stain nego Stein :)A strpljenje... Pa ako nisam do sada bio strpljiv, ne znam šta sam bio... http://www.hi-files.com/forum/index.php?/topic/8764-amp-za-esl/ 18 jun 2008... Uh, pardon, i mislio sam Stein ali jbg lapsus.A sto se strrpljivosti tice, ispratio sam dosta vasih teme i na ovom i na onom forumu, zato sam i rekao da je strpljenje vrlina. Zato sto sam znao da je to jedna od Vasih vrlina.Ali opet muke sa raster plocicom su nemerljive Ma bice to sve ok, nema sta do sada nije bilo kod Vas........... Link to comment Podeli na ovim sajtovima More sharing options...

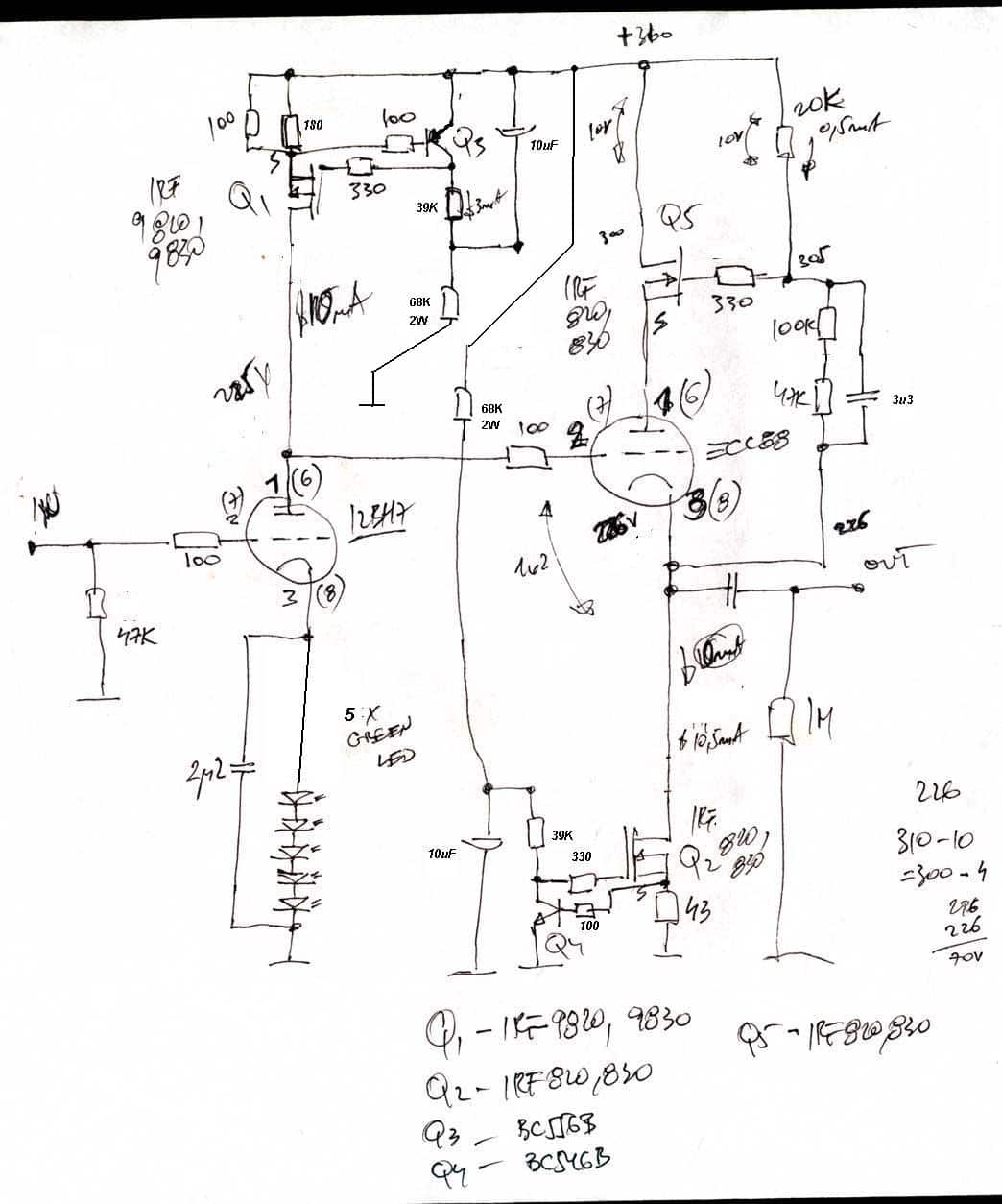

stein Napisano Januar 5, 2011 Autor Share #405 Napisano Januar 5, 2011 A sto se strrpljivosti tice, ispratio sam dosta vasih teme i na ovom i na onom forumu, zato sam i rekao da je strpljenje vrlina. Zato sto sam znao da je to jedna od Vasih vrlina.Ali opet muke sa raster plocicom su nemerljive Ma bice to sve ok, nema sta do sada nije bilo kod Vas........... Ej, batali persiranje... Elem... Cvrcno otpornik 1W u CCS regu za grejanje, nije bio LM317. Sve sprobao, smerio, prišarafio HT sekciju i grejanje i izvukao pločice sa podnožjima da merkam. Nakon dosta muke i zbunjenih stanja, došlo se do korekcije šeme i naravno, kao što to uvek biva, u šemu ubačena dva elementa koje ne da nemam nego ne mogu čak ni da iskombinujem od delova koje imam. To znači da sada opet moram do Elemente... Nova šema:Ubačena dva otpornika od 68K/2W da se obezbedi da CCS katode ECC88 radi bez obzira što nema 12BH7A u podnožju, srednji 39K koji je spajao 39K otpornike CCSa anode na 12BH7 i katode ECC88 izbačen i... idem u Elementu... Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Januar 5, 2011 Share #406 Napisano Januar 5, 2011 Stein jel proradilo to tvoje cudo ne mogu nista da zakljucim iz prethodnog posta...?Kod prvog pustanja bilo kog prototipa nije lose semu podeliti na zasebne funkcionalne sklopove (ne pustati sve od jednom) cime se greske lakse saniraju i broj izdimljenih delova smanjuje . Recimo prvo probas samo grejanje lampi, zatim probas samo prvu lampu (bez buffera), izmeris struju ccs-a, napon na anodi itd. Onda predjes na buffer... Link to comment Podeli na ovim sajtovima More sharing options...
Magura Napisano Januar 5, 2011 Share #407 Napisano Januar 5, 2011 So, how is it going? anything besides the usual ?Magura Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 5, 2011 Autor Share #408 Napisano Januar 5, 2011 That would be about 10.000 words in a nutshell... Go figure... Link to comment Podeli na ovim sajtovima More sharing options...
zika Napisano Januar 5, 2011 Share #409 Napisano Januar 5, 2011 Znači bio sam u pravu u TVC thread-u? Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 5, 2011 Autor Share #410 Napisano Januar 5, 2011 Znači bio sam u pravu u TVC thread-u? about what? Link to comment Podeli na ovim sajtovima More sharing options...
zika Napisano Januar 5, 2011 Share #411 Napisano Januar 5, 2011 about what?Nema bitno, nije veze. Negde sam napis'o,danas, da sam siguran da Ti je proradilo,samo si iš'o po delove...Mator, pišem kojekude, ne pamtim, al' znam da je bilo o'đe...Nastranu šalu na stranu, je l' proradilo? Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Januar 5, 2011 Share #412 Napisano Januar 5, 2011 That would be about 10.000 words in a nutshell... Go figure... ShortCircuit Link to comment Podeli na ovim sajtovima More sharing options...
sir Oliver Napisano Januar 5, 2011 Share #413 Napisano Januar 5, 2011 Link to comment Podeli na ovim sajtovima More sharing options...
Magura Napisano Januar 5, 2011 Share #414 Napisano Januar 5, 2011 ShortCircuit To quote the most hairy member of Diyaudio.rs: Short circuit between headphones :rofl:Anyhow, maybe a week off from the project would do both the project, and indeed the master of the project good?Magura Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Januar 5, 2011 Share #415 Napisano Januar 5, 2011 Short circuit between headphones :rofl:Magura Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 5, 2011 Autor Share #416 Napisano Januar 5, 2011 Anyway, or whatever, took everything apart and did some thinking. Took new PCBs, new semiconductors and most of the resistors and started from scratch. Now it's all populated and measured, at least as far as voltages go. As I was more than just careful, I can't figure one point where the two triodes (same tube, different channels) behave in a different way. On the drain of Q2 I get around 80VDC on one side, and nothing on the other side. Guess today is a new day and after a good sleep, I'll be less tired than now... No tubes were hurt or injured during this... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Januar 5, 2011 Share #417 Napisano Januar 5, 2011 is it time for plain resistor loaded stages ..... or ? Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Januar 6, 2011 Autor Share #418 Napisano Januar 6, 2011 I need to figure how the 80VDC appears on the cathode of one triode, not on the other, and the more important question, should it? My guess is that voltage comes across 3u/150k, but how come it doesn't on the other side? As said, took everything apart and made it from scratch, from new parts, on new boards, still have a problem on one side of ECC88... This time I was more than careful and connected exactly everything as it is on the diagram... Link to comment Podeli na ovim sajtovima More sharing options...
