Quad Gastronomique

[Zen Mod]

tnx to Sipi - editovao sam vel'ku semu - imao sam duplo vise LED-ovki nego sto trebamislim na 10V ( sto je 5x1V93) a nacrtam 10 komata

[stein]

tnx to Sipi - editovao sam vel'ku semu - imao sam duplo vise LED-ovki nego sto trebamislim na 10V ( sto je 5x1V93) a nacrtam 10 komata

E, pa onda za Sipija što je primetio i prijavio grešku (ja sam više bio okupiran burlanjem po fiočicama da vidim šta mi sve od delova fali) i još jednom za Zena što je omogućio nastavak realizacije projekta. Za ostatak šema neću da pitam kada će, ima tu dovoljno da se mislim i slažem kockice...

[Zen Mod]

ostatak sema je drndolja ispravljac , filter , par otpornika , kond , darlington , par otpornika , kond

[stein]

A sta je ovo sas lanpe?

Alternativni pravac kretanja audio signala ka izlaznom stepenu u Quad 405 replici. Kroz ovo treba da prođe audio signal pre nego dođe na bazu prvog tranzistora, umesto da ide kroz OP. Ne znam da li u Marantzu CD63SE signal prolazi kroz neki OP do izlaza iz DA konvertera, mislim da ne, a koliko znam, ovaj plejer ima naponski izlazni signal sa DA konvertera, tako da jednog dana možda uspem da sklopim da signal na putu od izvornog očitavanja do zvučnika ne bude obrađen ni jednim OP-ampom Čim granafor bude u funkciji, i ovaj cevni deo u radu, mogu da slušam Opampless muziku

[Zen Mod]

aha .....

[stein]

ostatak sema je drndolja ispravljac , filter , par otpornika , kond , darlington , par otpornika , kond

Pazi, za tebe i Sipija i još ponekog (zflazar...) i ovo može da se nazove drndolja, za mene znači spas (mada zapravo nemam ni jednu ozbiljnu primedbu na to kako trenutačno svira)...Jedino bih pitao, ako te ne mrzi da pojednostavniš, zašto ECC88 kao drugi stepen? Ne smeta mi ni najmanje, a pretpostavljam da bi sa 12BH7 bilo rogobatno da se radi na toj poziciji? Koliko je sada sveobuhvatno pojačanje ovog sklopa?edit: posebno mi ne smeta jer sad konačno imam gde da iskoristim one moje brandnew NOS JAN Philips 6922

[Zen Mod]

nedostaje mi bar jos 130V anodnog napona - da bi imao i DC spregu izmedju gain stage i folovera , i da bi bilo sve sa 12BH7jednostavno - njene k-ke zahtevaju naponaaaaaaaaaa

[stein]

nedostaje mi bar jos 130V anodnog napona - da bi imao i DC spregu izmedju gain stage i folovera , i da bi bilo sve sa 12BH7jednostavno - njene k-ke zahtevaju naponaaaaaaaaaa

Jasno mi je. Sve je u redu, nisam se bunio, samo sam pitao. Hvala za odgovor

[stein]

Pitanje...Ako je na Sorsu Q1 recimo skoro 310V (pad napona na 90 oma zanemarljiv u ovom slučaju) a na anodi 12BH7 se pojavljuje 215(225) Volti (ne mogu da iščitam tačnu vrednost), onda me to navodi na zaključak da se preko Sorsa i Drejna pojavljuje razlika od oko 100V(manje-više) pa mi nije jasno zašto onda tu ne bi mogao da se stavi P kanalni mosfet od recimo 200V koji mogu još danas da kupim (ili recimo sutra prepodne) nego moram da se nadam da ću naći bar 300V, a još bolje 400V tranzistor... Pretpostavljam da je reč o nekoj pojavi koja čini da se na relaciji anoda-katoda 12BH7 pojavi manje od 100V što ne znam zašto bi i kako bi...

[stein]

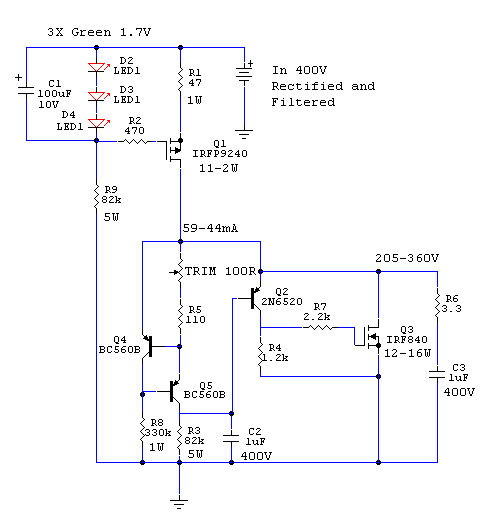

Dok genije ne nađe vremena da pročita, dešifrira i odgonetne odgovor na moje pitanje, preporučena mi je jedna već sagrađena i proverena šema napajanja koju bih mogao da sagradim dok se dilema oko prethodnog pitanja ne razreši...

[Zen Mod]

Genije - ako kupis drugi trafo - sky is the limits ovim koji sad imas ostaje ti da ranis svinje i ne diras nistadaklem - odluci se kojim ces putem - ili da ti ja crtam sve , pa da ti onda kupis trafo ........ ili da se drzimo ovoga sto vec imas ?ako ostaje ovaj koji imas - onda vazi sema koju sam postovao - i nemas nimalo naponskog lufta za bilo kakav regNB - potreba za regom je smanjena zato sto imas CCS kao radnni otpor u gain stageprethodno pitanje zanemarujem ; postoji razlog zasto je tamo stavljen P kanalni mosfet u CCS

[stein]

Genije - ako kupis drugi trafo - sky is the limits ovim koji sad imas ostaje ti da ranis svinje i ne diras nistadaklem - odluci se kojim ces putem - ili da ti ja crtam sve , pa da ti onda kupis trafo ........ ili da se drzimo ovoga sto vec imas ?ako ostaje ovaj koji imas - onda vazi sema koju sam postovao - i nemas nimalo naponskog lufta za bilo kakav regNB - potreba za regom je smanjena zato sto imas CCS kao radnni otpor u gain stageprethodno pitanje zanemarujem ; postoji razlog zasto je tamo stavljen P kanalni mosfet u CCS

Da probam ovako, krenuo sam u ovaj projekat sa idejom da se izvuče možda/valjda/nadam se najbolje iz oba sveta. Jedan deo (SS-Quad405) samo zato što 100% pouzdano i sa lakoćom može da zavrće uši i lupa čvegere elektrostaticima koje imam, a drugi deo (Toobz - 12BH7) zato što je za moje uši i sećanje ostala naj-lampa koju sam ikada imao prilike koristiti u line stage-u. Ako je samo do trafoa i zamene istog, to je najmanja cena koju sam spreman da platim da dođem do onoga što bih na koncu želeo da imam. Previše svega (novca, vremena, živaca i strpljenja) je uloženo u sistem, kako sa aspekta prostora, tako i "hardvera", potom ljudi koji su zdušno gurali kola svaki put kada bi mi koleno slabašno zaklecalo, bilo bi krajnje nekorektno ne dovesti ceo šou do grand finala, celu ovu orgije nebuloznih maštarija ne dovesti do kataklizmičkog orgazma, samo zbog jednog popišanog trafoa koji može da promeni sve... Sve ovo važi za ovo pojačalo, ali važi i za preamp, i RIAA, i aktivnu skretnicu, gramofon... Ono što me iritira je činjenica da se malo-malo, zakucam u vrata gde piše da baš to što meni treba nema, ili "odmah dolazim", pa se to otegli do granice kada zapadnem u neku malodušnost i očajavam, a znam da ne bi trebalo... Dakle, cepaj, jebeš trafo. Lako ćemo za drugi.

[Zen Mod]

jebem ti netpojede mi postelem - ne treba ti drugi trafo i shunt regvec sam smislio da ces imati mosfet cap multiplier po kanalu , i sa tim ces dobiti 98% price koju bi imao sa jos 70V u napajanju i shunt regomprevise komplikacije - shunt reg plus , kondovi za red velicine visim naponom plus , trafo plus

[stein]

jebem ti netpojede mi postelem - ne treba ti drugi trafo i shunt regvec sam smislio da ces imati mosfet cap multiplier po kanalu , i sa tim ces dobiti 98% price koju bi imao sa jos 70V u napajanju i shunt regomprevise komplikacije - shunt reg plus , kondovi za red velicine visim naponom plus , trafo plus

Rekoh već, prepuštam ti odluke oko detalja. Samo daj, ako boga znaš da nekako rešim da ne moram 50% delova da naručujem i čekam po mesec dana. Ubrzo dolaze praznici pa ništa neće raditi pa će se to otegliti do majčine...

[Zen Mod]

videcemo u fioci

[stein]

Šteta što ja nemam takvu fioku...

[stein]

Koja dijabolično dobro smišljena osveta!

[stein]

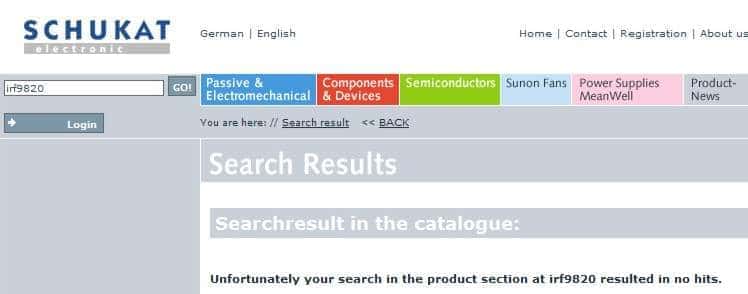

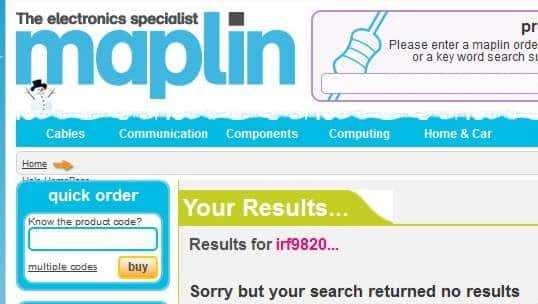

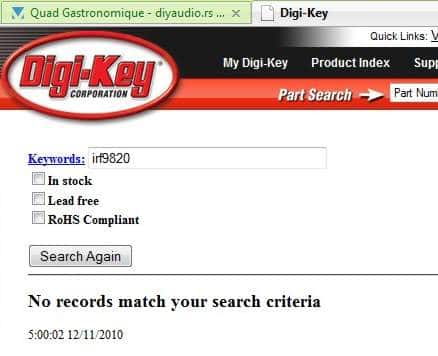

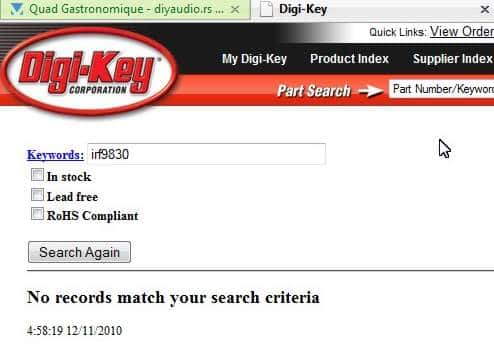

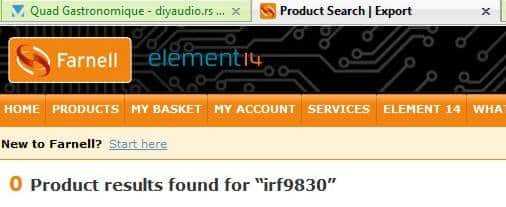

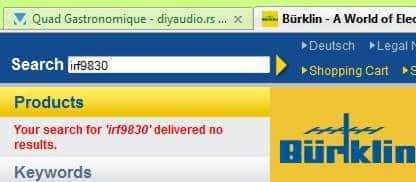

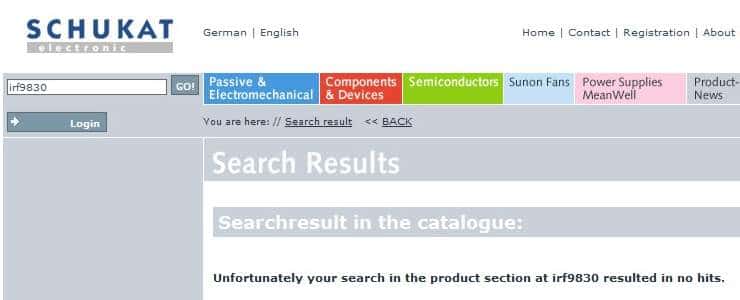

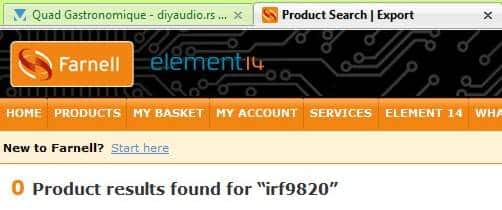

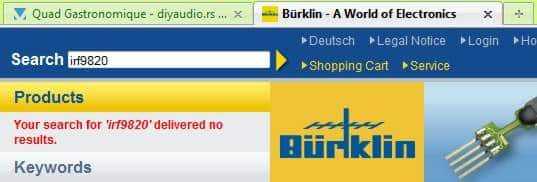

... potom...Ukratko, ni jedan od dobavljača preko kojih Elementa može da nabavi ove trandže, nema ih na stanju ili katalogu... Pitam se, da li je ovo namerno ovako smišljeno...

[Zen Mod]

'bla te paranojauzmi MJE350 i uzivajili jos bolje - bilo sta od vecih napona 2SA1156 2SA17272SA1775 2SA1400

[stein]

Jest, namerno smišljeno. IRF98xx nisu RoHs komplijantni pa se više i ne proizvode, ali zato ima IRFU9310PBF koji je zapravo isto, ali sa svim modernim sertifikatima... Ostaje da se čeka...

[Zen Mod]

ne bi valjalo da se zdesi da smo grumpy u isto vremekad i ako budem resio da te zajebavam ( sto je malo verovatno ) , znaces da se to desava ;uostalom - ne bi bilo prvi put da izmislim deo koji ne postoji

[stein]

ne bi valjalo da se zdesi da smo grumpy u isto vremekad i ako budem resio da te zajebavam ( sto je malo verovatno ) , znaces da se to desava ;uostalom - ne bi bilo prvi put da izmislim deo koji ne postoji

Ma nisam ja grumpy :)Samo mi se ne da otisnuti se na pučinu bez bar nekakvih šansi da stignem gde god da sam pomislio da želim da krenem... Kada stavim amp na sto (prvo pospremim sitnarije koje sam porazbacao zarad iznalaženja delova za projekat ručice), onda da amp ne stoji raskupusan naredna dva meseca samo zato što se ispostavi da fali dva dela koje nemam. Ako treba da radi ovako kako je sada, kujgabe, nek radi, ali ako ću da radim na ovom cevnom delu, onda da radim, a ne da blenem u gomilu delova... Štono reče, ako ne misliš da ga staviš, nemoj ga ni vadit'...Elem, what is the difference in the setup now? Otpornik 330R na bazu, emiter na 100+180 (64R?) a kolektor na anodu? Ili se menja neka vrednost otpornika?(MJE350 4 komada čeka u kesici )
