Quad Gastronomique

[Zen Mod]

ne menja se nista nacrtacu varijantu sa MJE - samo se turi umesto IRF

[Zen Mod]

elem - za slucaj da si krenuo lemiti - MJE350 - E gore , baza umesto gate , C dole prema anodi ceve

[stein]

elem - za slucaj da si krenuo lemiti - MJE350 - E gore , baza umesto gate , C dole prema anodi ceve

Nisam krenijo lemiti, prvo ja crtam svoju montažnu šemu baziranu na crtežima izvoda iz datasheeta, povezujem olovkom... Jeptinije i brže nego lemalicom. Da ne kažem da pomaže mnogo kasnije... Inače, to što si ovde napisao, ja sam provere radi i pitao ovde a svodi se na to da sam kao i svaka ćorava koka, uspeo da nabodem zrno

Kod nas udarilo da sneži k'o blesavo, vidim već, čeka me trening sa snoušavelom... Sreća pa kod nas ne prolazi grtalica... A još i gosti došli... Odo da budem domaćin kad za drugo nisam...

[stein]

Evo opet snega. Dobro je... Taman sam zmazao lepilo na inox ogledalo koje ide ispod i iza lampi, do sutra bi trebalo da stegne kako valja pa onda lemilicu u ruke... Biće čupavo sa ovim silnim ledicama i tranzistorima oko lampi...

[stein]

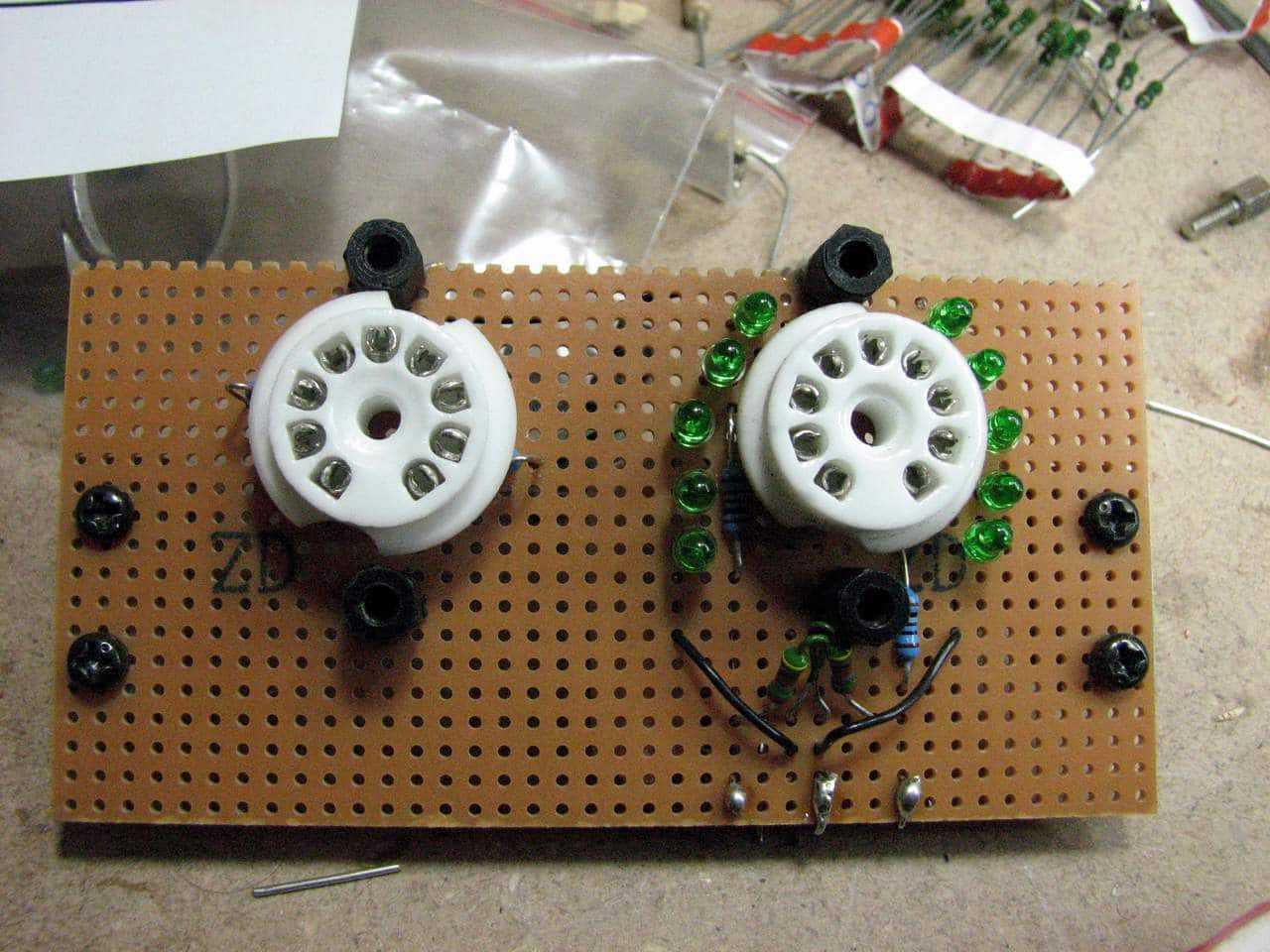

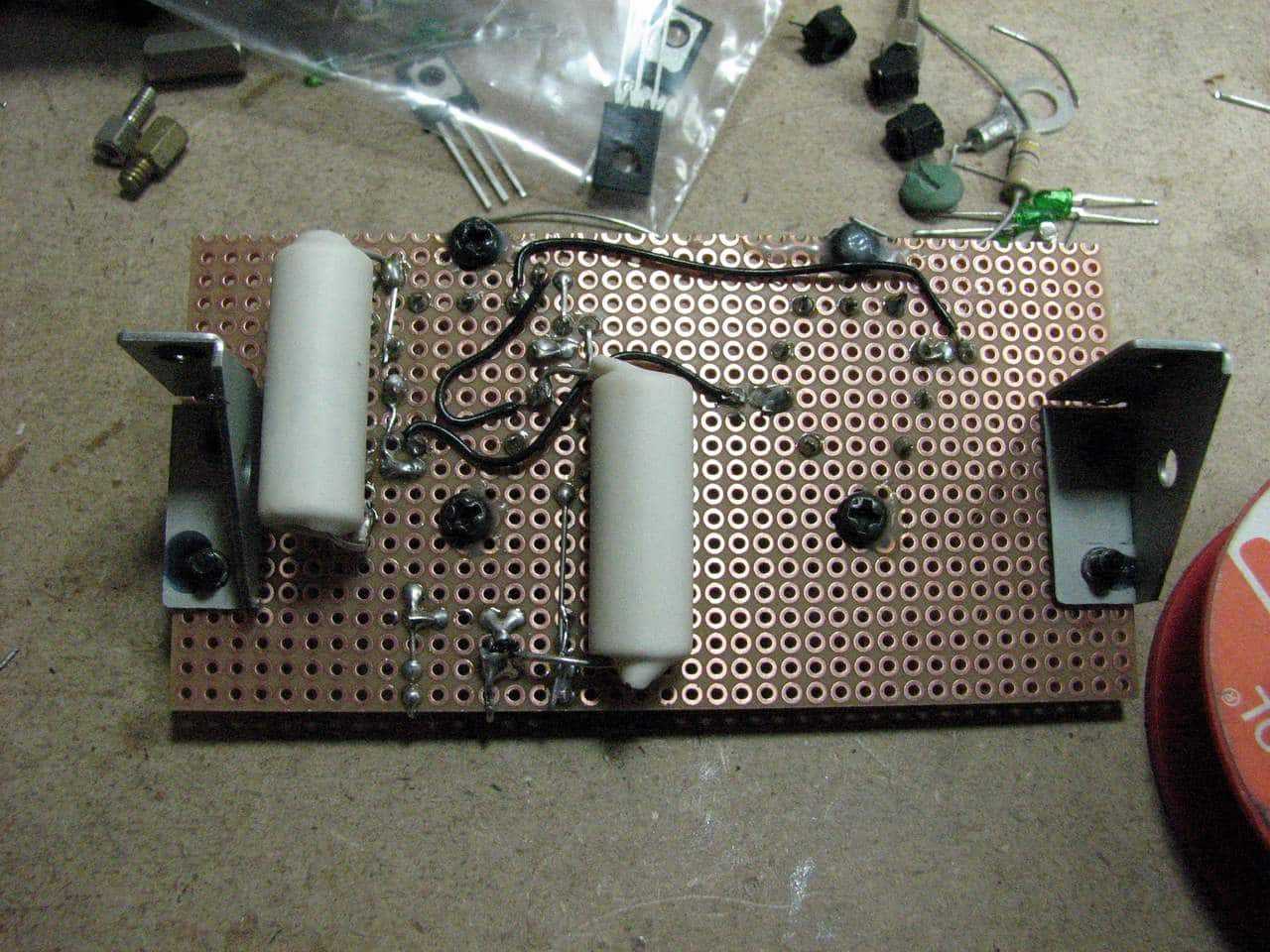

Malkice sam zaglavio oko praznika pa se ovo odugovlači, ali našao sam rešenje kako da sve delove postavim dovoljno blizu, uredno i pregledno, a uz to tako da mogu ceo sklop i da probam i/ili doradim u slučaju da se ukaže potreba. Za sada se napreduje, polako, ali napreduje. Ostaje mi još samo da prelomim oko nekih detalja kao što je vrednost C out i gde ga staviti kada budem znao koja mu je vrednost. Potom ću se još verovatno morati dosta zabavljati oko napajanja, a dobro bi bilo to sve znati dok još prodavnice rade, ako zatreba neki deo koji nemam... Pločica od gore, kada se ubaci ogledalo/oklop za lampe, pričvrstiće se cela elektronika putem četiri mala vijka na metalni deo koji je opet, vezan na kutiju. Donja strana osnovne pločice, ispod, po uglom od 90 stepeni ide još jedna pločica na kojoj će se nalaziti tranzistori.Znači, nije tako jednostavno kako sam s početka mislio da će biti, mnogo više delova, mnogo manje mesta za rad, ali će sve da stane, ne samo na pločicu, već i u kućište...A sad...

[stein]

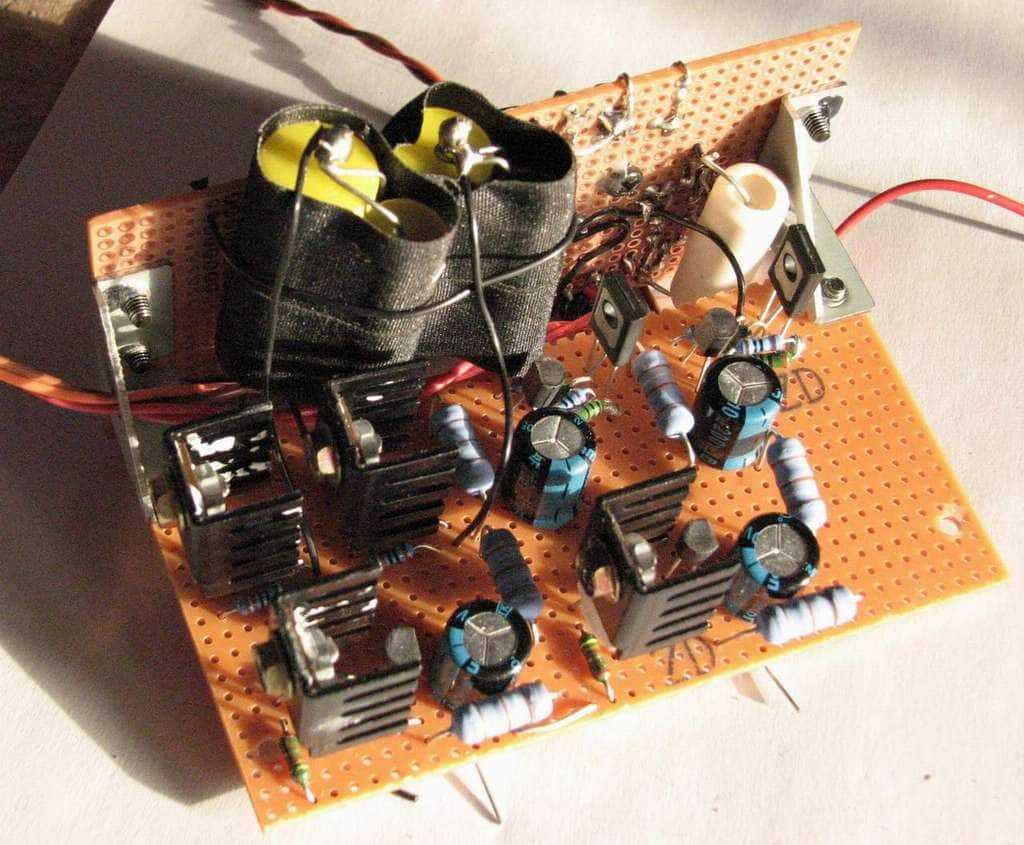

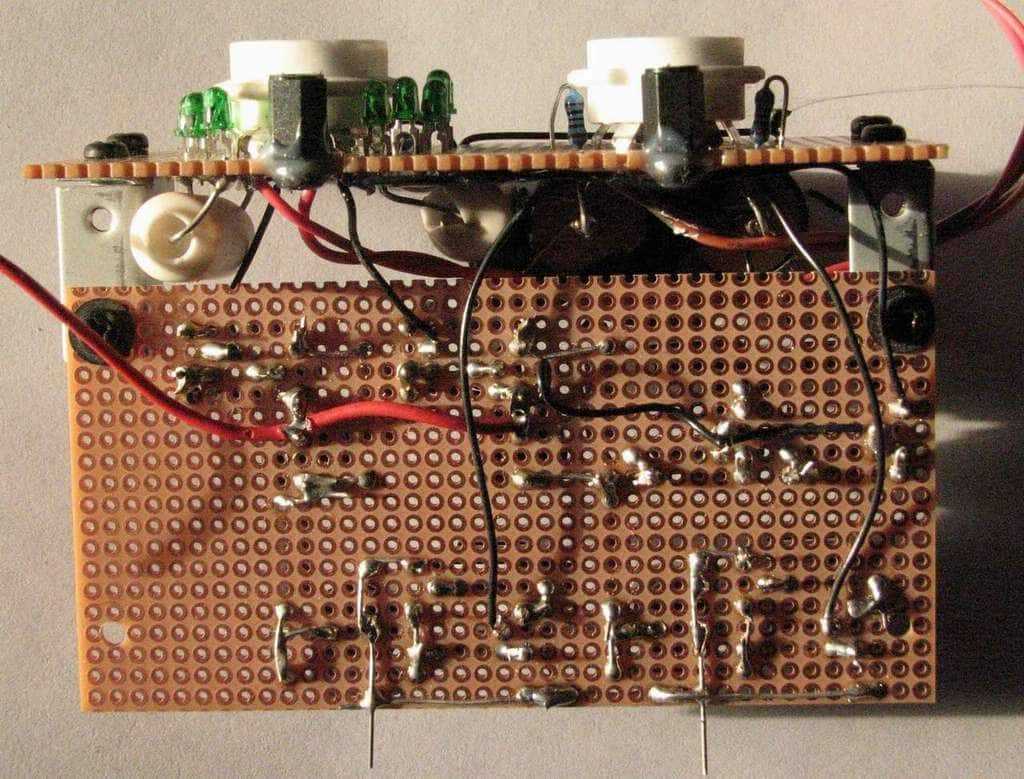

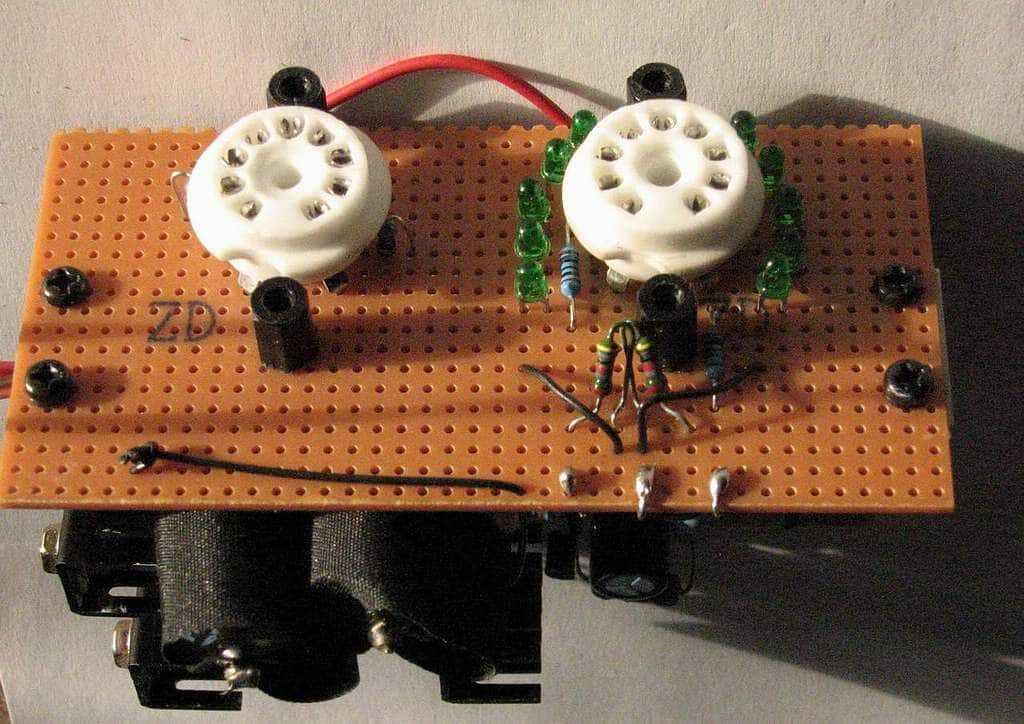

I gotovo do one mere koliko imam šema... Pogled sa strane podnožja za lampe.Strana vodova...Strana sa elementima. Još mi fali vrednost C out i šema napajanja... Khm... Koncentraciju molim...

[stein]

Nego, gazda, oće ovako biti dobro? Na MJE350 nisam turao ladnjake ali može ako kažeš da treba...

[Zen Mod]

izracunjaj sam P=U x I:tongue10:

[stein]

PUKSI? Kakvo je to ime, tako ne bi ne kera nazvao... Osim ako je neki čupavi kobasičar... :buehehe:P= 95Vx0.01 = 95mW... Ništa, stavim ja tamo neko parčence alu lima, neka ga Samo, slabo će to da disipira bez napajanja...

[Fukushima]

950mW

[stein]

950mW

Jest, tako je :)Nego ja to čikam Zena...

[Zen Mod]

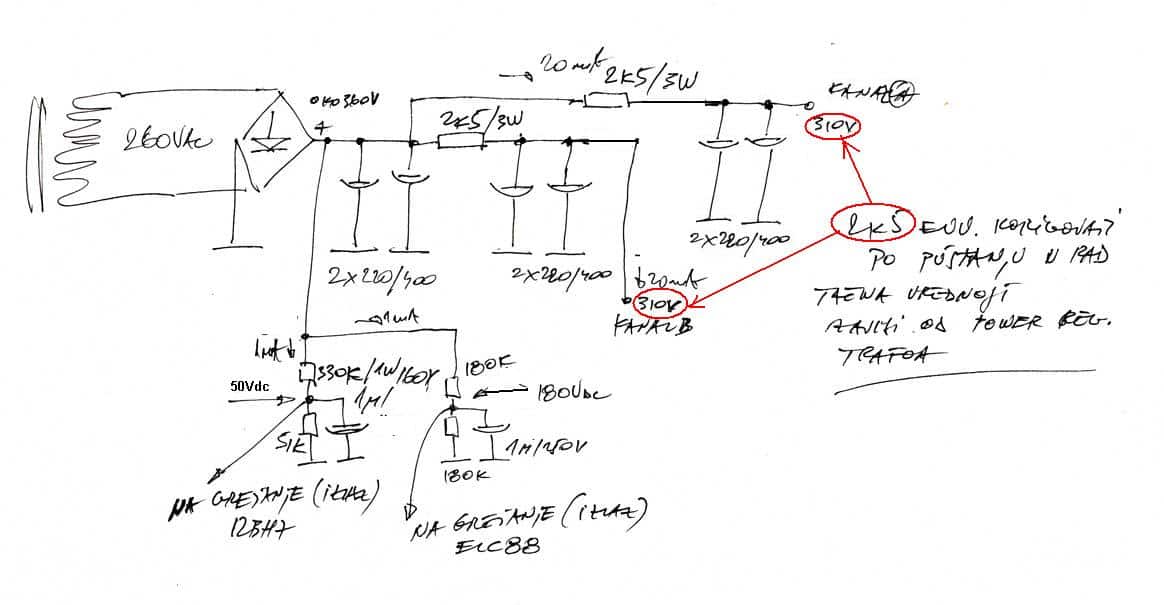

Houston - we have a problem trebaju ti nezavisni sekundari za grejanje 12BH7 i ECC88toroid ?mozes sam da namotas 8-9Vac na njega ?

[Zen Mod]

elem nesto da moze da se radi

[Zen Mod]

jos da moze da se radiizlazni kond za cevni stepen neka ti bude bar 3u3

[stein]

I da onda krenemo u pripremu delikatesa...Začin C...

[Zen Mod]

odmakni/pokrivi malo/vise/najvise te snazne otpore od kondova

[stein]

odmakni/pokrivi malo/vise/najvise te snazne otpore od kondova

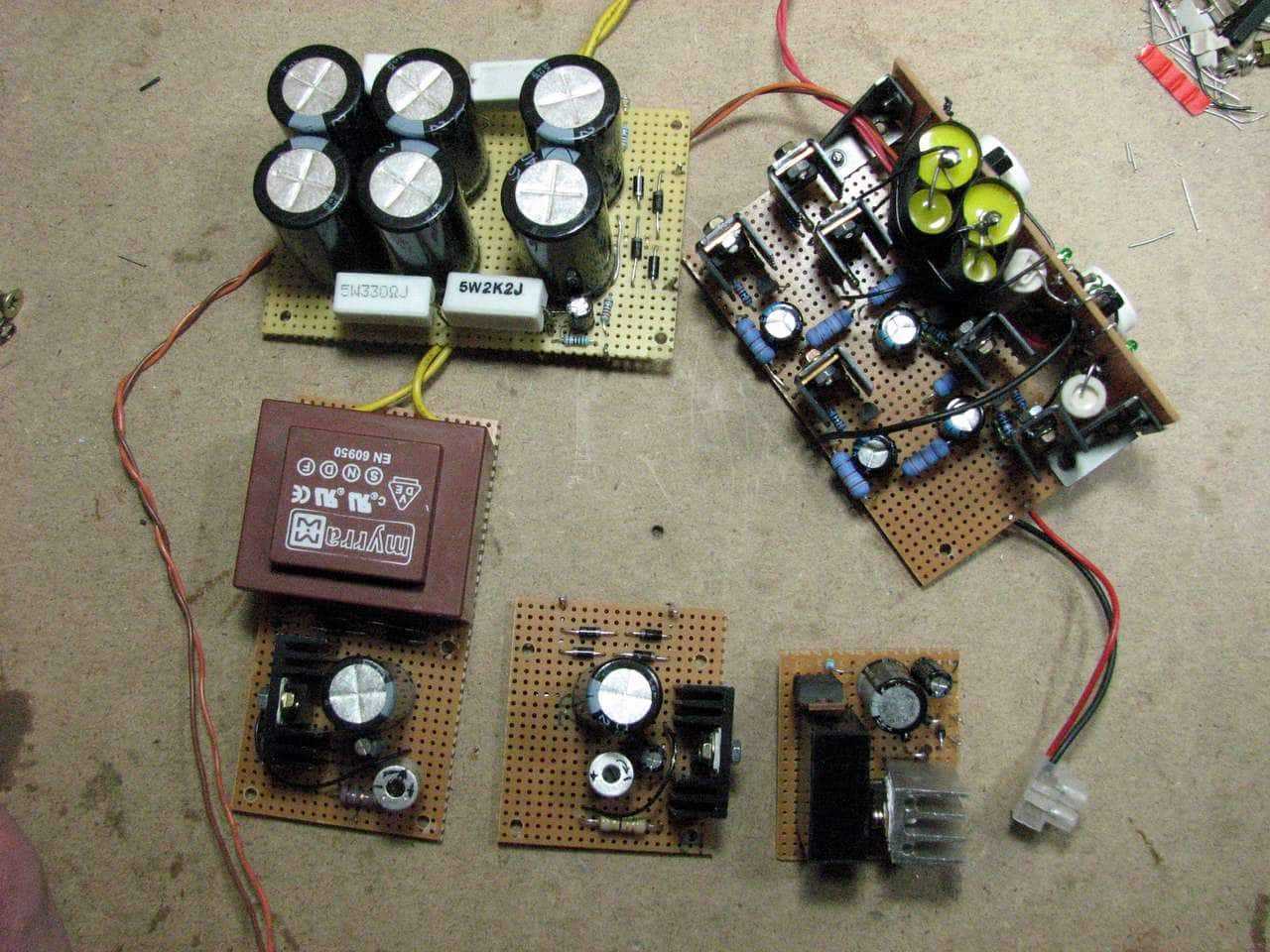

Biće, samo prvo moram sada sve u kutiji da preuredim, skockam žice, vodove i iznjušim gde ima dovoljno mesta za koju pločicu... Onda posle da smislim kako ću koju pločicu da pričvrstim, ali pre svega, kada sredim ožičenje u kutiji, idem na probu svakog od komada, prvo sklop za kašnjenje, posle grejanje, pa HT ispravljač, a posle sve zajedno bez Quada, merenje, ako treba da se čačne vrednost otpornika u HT sekciji, pa tek onda sve trpam u kutiju, povezujem i onda da se svi lepo pomolimo...

[stein]

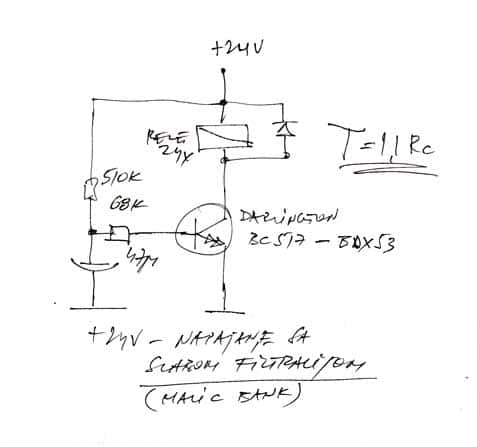

Posle sat vremena prčkanja po tajmeru, došao sam do konačnih vrednosti, ali da bi rele uključivao kontakte, mora biti ispravan, to što škljoca, ne znači ništa :frusty:Konačno, stavio sam jedan nov rele i završio sa 220K namesto 510K, otpornik u bazi BDX53C je premošten, a C je sa 47uF povećan na 570uF (470+100). Sve vrednosti su dobijene više eksperimentalnim putem nego matematikom. Sada timer uključuje na 24 sekunde što bi trebalo da bude dovoljno da se lampe zagreju i ne bude neugodnih momenata tokom prelaznih pojava dok se cevke greju. Rele će da prekida, tojest uključuje primar na trafou za SS stepen, tj izlazno pojačalo. Rele je deklarisan da mu kontakti trpe 16A pa bi to trebalo dugo da funkcioniše sa 500VA trafoom, a pošto ima dva reda kontakata, iskoristiću oba reda...Do kraja dana ima još manje od deset minuta pa bi bilo iluzorno očekivati da danas bilo šta više postignem. Ali, i sutra je dan, a ja sam kući...

[stein]

Koja je ovo čudna naprava... Danas sam opet uključio tajmer da za svaki slučaj... kad ono, ništa... Izbacim ja onaj dodatni od 100uF, dakle ostanem na kombinaciji 220k i 470uF, 42 sekunde. Bezveze. I ne, nije do napona pošto sam napajanje timera uradio sa 24VAC na mali (470uF) filtar, dodao 7824 i napon koji sklop dobija uvek je isti. Možda temperatura? Sada je timer ubačen u kutiju, sledi provera i podešavanje napona za grejanje cevi.

[Zen Mod]

onda ti je jako dobar taj darlingtonnapravi diskretni od bilo kog npn BC i bilo kog NPN malo veceg

[stein]

Napomena za osobe koje žive na periferiji: pogasiti ili popaliti električne potrošače veće snage tokom merenja i podešavanja napona na uređajima, a sve u zavisnosti kako će se uređaj koristiti... Gledam u instrument i ne mogu da verujem. Grejalica (1kW) ugašena, napon grejanja na 12.8 i više, grejalica uključena, napon trenutačno pada na 12.2 i manje... Toliko o kvalitetu električne energije koju nam isporučuju...

[stein]

onda ti je jako dobar taj darlingtonnapravi diskretni od bilo kog npn BC i bilo kog NPN malo veceg

Ma neću ništa više da pravim, samo ovo da završim i onda ću samo da kritikujem, filozofiram i teoretiziram po forumu...
