AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[shonne]

41 minutes ago, NIXIE said:

Da nije sad  turio?

Necu da ti kazem 😁😛

[shonne]

Ako izbacim semu, @Mikoristce da pisne f...  jer su sve toshiba jfets nove generacije u smd varijanti 😁

Nema ni jedan op...sema kao pojacalo u mini varijanti 😛

Izmenjeno Jun 9, 2022 od shonne

[NIXIE]

Pa i red je da se to počne koristiti, a ne juriti više one stare beznadežno nedostupne.

Izmenjeno Jun 9, 2022 od NIXIE

[Mikorist]

Izbaci šta god oćeš ako ima veze sa starim DAC čipovima i nema filtere

[NIXIE]

Ma gde može TDA da bude bolji od AD, nema šanse.

[shonne]

Moze biti a i ne mora 😁😛🙃

[Mikorist]

@shonne se svo vreme zeki ovde...



Treba da se transformišeš u slepog miša da čuješ razliku na potpuno istom PCB od Mira sa istim izlazom između AD1862, AD1865, PCM53, PCM63, TDA ili šta god ubacio unutra . Več sam kačio lika koji ima sve moguće ove čipove - razlike su jako male...Tako da od hajpa koji je bolji nema ništa. Koji nađeš prvi i ubaciš taj je najbolji. Dok još ima...........

[shonne]

Ono, i ja sam preamp sa 24 na 32vdc prebacio. Nosio audiofilima da cuju razliku, oni kazu da je nema. Ja sve drugacije cuo na svom sistemu. Mozda je to do rezolutnosti ili...😁

Uopste se ne zekim vec vam dajem mogucnosti. 😛

[Mikorist]

Kako ono Zen kaže...Svi putevi vode u RIM - sakojimgodčipom ako se sve uradi kako bog zapoveda

[shonne]

1 minute ago, Mikorist said:

Kako ono Zen kaže...Svi putevi vode u RIM - sakojimgodčipom ako se sve uradi kako bog zapoveda

U sustini je tako. DACS i Preamps su najskuplje stavke da se dovedu u 'red'. Znanje, delovi...

A zavisi nesto i od chipa 😁

[Mikorist]

pre 8 časa, NIXIE reče

I to je sve povezano na VA konektor +-5V. Tu dovedeš +-10V i skineš samo J1 i J2 pa -+5V dovedeš na AD pinove 1 i 24. Pitao sam se čemu toliki jumperi na dvostranoj štampi, a Miro je ostavio mogućnost da svaki sklop posebno napojiš.

Ovo je potpuno tačno. I najbolja varijanta.

J1 = -5V

J2 = +5V

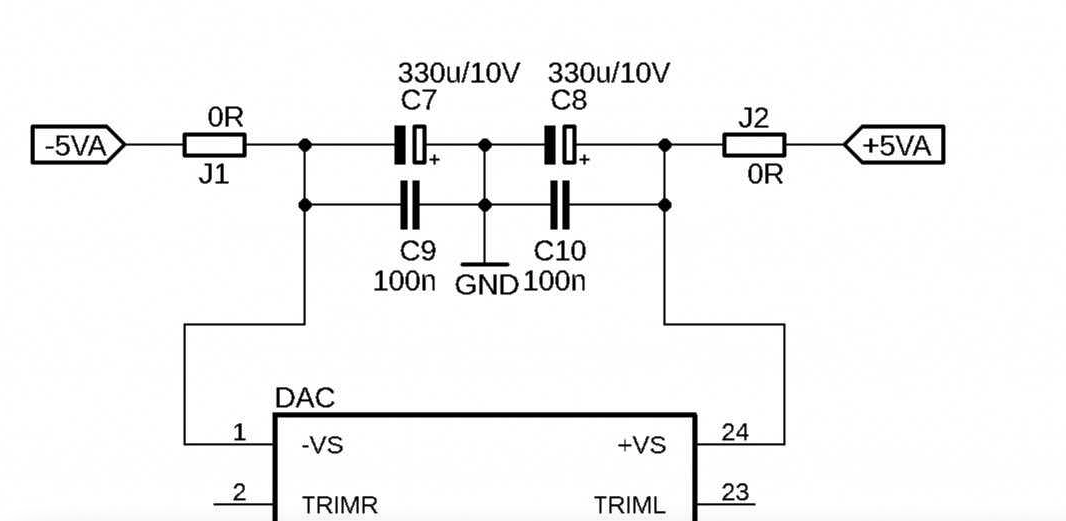

J1 i J2 se ne postave - evo tačna šema

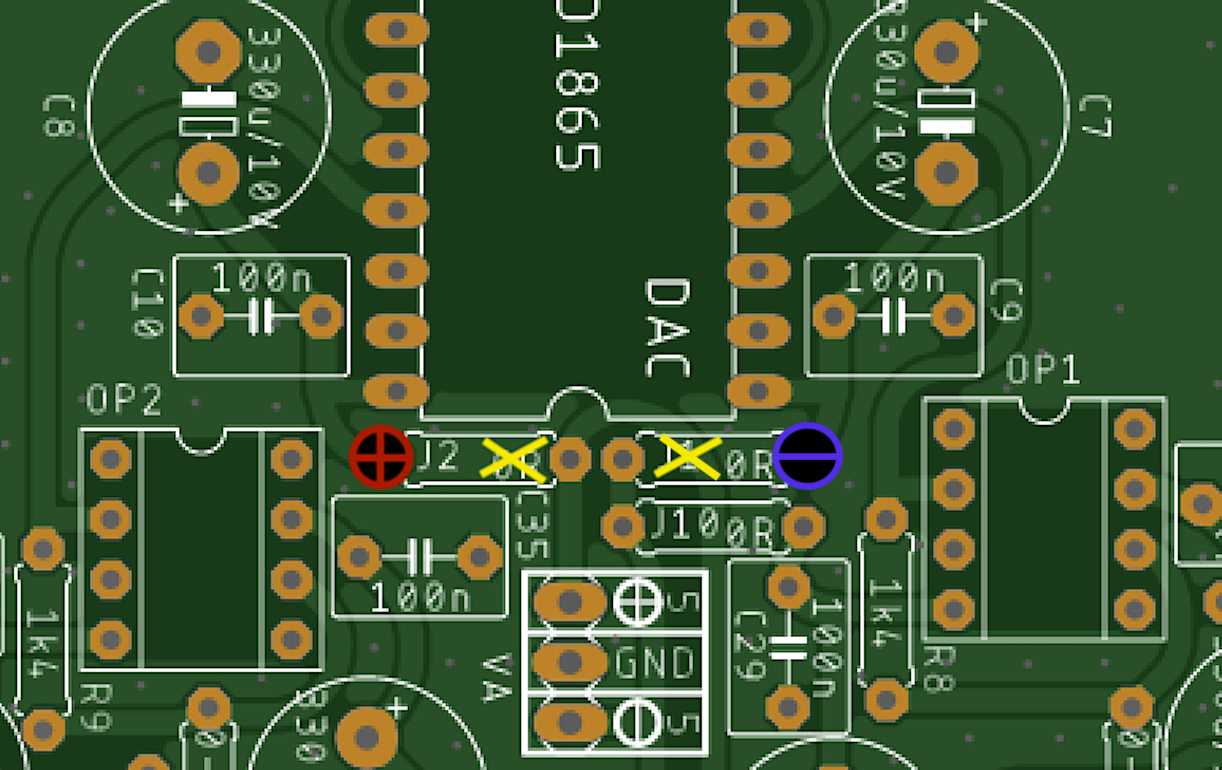

to na PCB izgleda ovako i nema greške

Ispod priključak gde piše VA postaje +12/-12V

Kondezatori C27, C28, C32, C33 se menjaju da budu 100uF/16V

[NIXIE]

Eto, znači ipak nesam poludeo.  Zašto komplikovati kad može jednostavno.

GND je zajednički za analogni deo, pa ako ne ide sa istog napajanja PSU2 (+-5 i +-12) pobrinuti se da GND od svih napajanja budu povezani u jednu tačku (central GND), negde tamo.

Inače neka optimalna varijanta napajanja je da na jednoj PSU2 budu +-12V i +-5V za DAC pločicu, a na drugoj preseći GND pa uraditi jedno napajanje +5V 150mA za digitalni deo AD1865 (VD konektor), izlazni deo JLS i MUTE sklop eventualno, a drugo +5V 400mA za ulazni deo JLS sa XMOS čipom. Tako je sve pokriveno, potrebna je jedna DAC pločica i dve PSU2 pločice.

Za to sve bi bilo dovoljno uzeti torusni trafo od 30VA namotan na jezgru od 50VA. Sekundari su recimo: 12V/0,6A ; 12V/0,6A ; 9V/1,3A ; 9V/0,6A. Trafo ne treba da ima fabrički osigurač u primaru i treba da ima slepi navojak. 12+12VAC ide na prvi PSU2, 9+9VAC na drugi. Veći trafo takođe dolazi u obzir, recimo 50VA namotan na jezgru od 80VA. Za taj overkill samo povećati struje sekundara a ostaviti napone kaki jesu. Kažu da veći trafoi daju bolji zvuk, ra azlika u ceni je mala.

Mika je izuzetak jer on ima već posebno Studer +5V vrlo jako napajanje koje će koristiti za XMOS čip, ono jes malo overkill ali ko ga ...

Metalna kutija se uzemlji na IEC GND. Sva napajanja osim onog za XMOS se uzemlje u jednu tačku, central GND, a ta tačka se uzemlji na kutiju preko grec+100nF+10oma. Napajanje za XMOS se uzemlji na šasiju preko grec+100nF. Ono mora biti galvanski odvojeno od ostalih, poseban sekundar na trafou je obavezan, jer ako nije tako onda ste povezali dak sa -5V i z PC a time i na njegovu uzemljenu kutiju. Koliko znam JLS radi sa tri žice u USB kablu, D+, D- i -5V.

Izmenjeno Jun 10, 2022 od NIXIE

[NIXIE]

Recimo overkill trafo 50VA na jezgru 80VA bi imao sekundare: 12V/1A ; 12V/1A ; 9V 1,8A

[ZZZ]

1 hour ago, NIXIE said:

pobrinuti se da GND od svih napajanja budu povezani u jednu tačku (central GND), negde tamo.

Pa ne negde tamo nego odmah ispod DAC chipa? I preporucljivo je da to budu odvojene mase koje se posle merenja razlike potencijala mogu spojiti.

Pogledati u podacima koja je dozvoljena razlika izmedju Agnd i Dgnd. Moze se izmedju te dve mase odmah ispod chipa, postaviti krakospojnik ili 2 paralelno ali suprotno orijentisane diode...

za AD1865

AGND to DGND ............................ ±0.3V

1 hour ago, NIXIE said:

Napajanje za XMOS se uzemlji na šasiju preko grec+100nF. Ono mora biti galvanski odvojeno od ostalih, poseban sekundar na trafou je obavezan, jer ako nije tako onda ste povezali dak sa -5V i z PC a time i na njegovu uzemljenu kutiju. Koliko znam JLS radi sa tri žice u USB kablu, D+, D- i -5V.

Pa ne bas. Iako su odvojeni sekundari oni imaju kapacitivnu vezu. Bolje je da se koristi poseban trafo za to.

Ono sto je najvaznije pogledati na koji nacin su na interfesu povezani ground pinovi i lonce kontektora. I pogledati koji su standardi za uzemljenje USB priklucka na interfejsu i procitati na googl-u

USB Shield Ground Connection

Izmenjeno Jun 10, 2022 od ZZZ

[NIXIE]

pre 2 časa, ZZZ reče

Pa ne bas. Iako su odvojeni sekundari oni imaju kapacitivnu vezu. Bolje je da se koristi poseban trafo za to.

Ko hoće ne branim. Ja sam uzeo samo odvojene sekundare, da ne bude neki ground loop sa PC.

[Mikorist]

On 9.6.2022. at 17:52, shonne reče

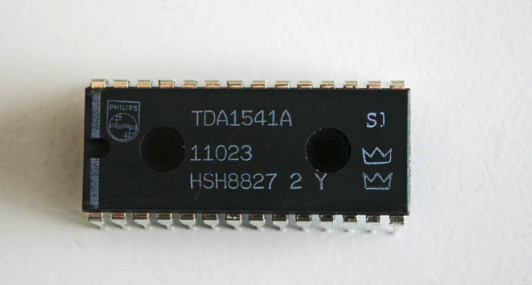

Da ste nabavili negde iz starih cd palayera 1541A pa da vam dam gerbere, jeftinije bi vam bilo a sa druge strane i puno bolji chip, neuporedivo u zvuku 😁😛😶😁 😛😶😁

Koja verzija čipa ?

Jel sa dve krune i sa Y na kraju ?

Ako uspeš da ga nađeš - reci mi koliko traže $$$ za njega ?

Ko zna -možda ga neko ima u Srbiji................

Evo ovde sajt na tu temu

Philips TDA1541A d/a converter information - DutchAudioClassics.nl

DUTCHAUDIOCLASSICS.NL

---

Philips TDA1541 dual 16-bit information, specifications, photos and datasheet

Nije sve tako jednostavno....odnosno jeftino

[shonne]

To sa krune i nemoj da gledas. To da prodas sve u diy pa da budes srecan ako uspes da kupis jedan chip 😛

[Mikorist]



pre 10 minuta, shonne reče

To sa krune i nemoj da gledas. To da prodas sve u diy pa da budes srecan ako uspes da kupis jedan chip 😛

Pa to je bitno - pogledaj na onom sajtu Grading process...svi sviraju različito - u zavisnosti od serije i datuma.



A te što mi možemo da kupimo (povadimo iz krševa) sa našim budžetom isto sviraju kao  AD1865



[shonne]

17 minutes ago, Mikorist said:



Pa to je bitno - pogledaj na onom sajtu Grading process...svi sviraju različito - u zavisnosti od serije i datuma.



A te što mi možemo da kupimo (povadimo iz krševa) sa našim budžetom isto sviraju kao  AD1865



Mislim da je Pedja nesto pisao o njima, nisam siguran.

Veruj mi i da je obican dobar!!! Ako hoce Zen da ti da jedan 😁😛

[Mikorist]

Misliš ako ga ne mrzi da odlemi ?

Mislim da je ona serija PCM63 Y - bolja od te obične serije TDA1541



[shonne]

Kad pustis mastu na volju sve je bolje 😁

Ostaje da je taj chip gem 🤗

[ZZZ]

10 hours ago, NIXIE said:

Ko hoće ne branim. Ja sam uzeo samo odvojene sekundare, da ne bude neki ground loop sa PC.

Bitnije je ovo oko Agnd i Dgnd da se spajaju u jednu tacku odmah ispod chipa, a ne tamo daleko na plocicama sa regulatorima... Ali verovatno nisi komentarisao zato sto plocica gde je DAC nema nikakve grounde lejere ispod... I da se proveri eventualna razlika izmedju tih masa.

Nije PDF za AD1865 rat i mir, vec samo nekoliko stranica - ipak procitati do kraja

Ground loop u tom smislu zavisi prvenstveno kako je izvedena na USB interfejsu konekcija oklopa i lonceta USB konekora sa masom. U svakom slucaju lonce ne bi trebalo da ima kontakt sa sasijom.
