VDV40 Cevno Pojačalo zasnovano na torusnom izlaznom transformatoru.


Mikorist

Preporučeni Komentari

1 hour ago, bnb said:

Ima lik na velikom forumu,kodabmx, koji propagira upotrebu naponskih trafoa kao izlaznih......

ako se dobro secam nick-a , Shoog je radio sa Talema naponskim, koristio ih i kao interstage i kao izlazne

Link to comment
Podeli na ovim sajtovima

Kod tog konkretnog pojacala sto je Mika slusao ne dopada mi se sto izlazne EL84 cevi rade preko limita sa nekih oko 400-410VDC anodnog napona blize B klasi , sto je mozda OK za neko gitarsko pojacalo , licno smatram da sa tim radnim naponom je bolje zameniti 4xEL84 sa 2xEL34 koristeci iste trafoe .

Link to comment
Podeli na ovim sajtovima

pre 39 minuta, BANAT reče

Kod tog konkretnog pojacala sto je Mika slusao ne dopada mi se sto izlazne EL84 cevi rade preko limita sa nekih oko 400-410VDC anodnog napona blize B klasi , sto je mozda OK za neko gitarsko pojacalo , licno smatram da sa tim radnim naponom je bolje zameniti 4xEL84 sa 2xEL34 koristeci iste trafoe .

Evo prevoda iz knjige - deo o ovom pojačalu

Citat

Signal sa sekundarnog dela izlaznog transformatora se vraća preko R22 do ulazne tačke katode predpojačala. Kao što je već pomenuto, nivo povratne sprege je mali, taman dovoljna da proizvede mali damping faktor na izlazu. Zahvaljujući centralnom priključku na sekundarnom namotaju, 4 ili 8 omski zvučnici se mogu koristiti sa ovim pojačalom.
Napon je visok – oko 450 volti – što dozvoljava puno prostora za impulsivne signale gitare. EL84 ne bi izdržala dugo ovakav napon, da nije bilo velikog otpornika rešetke koji je štiti od oštećenja. Koristi se jednostavni ispravljački most (4 x 1N4007) zajedno sa filterskim kondenzatorom. Prvobitno pojačalo koristilo je dva kondenzatora od 50 μF/450 V za C5, koja sam kasnije zamenio sa dva kondenzatora sa malo većim maksimalnim naponom (50 μF/500 V). Visoki napon se isključuje pomoću standby prekidača (S2).Ovo mora biti snažni prekidač, dobro izolovan, zbog znatne struje punenja C5 i C6 i zbog prekidanja visokog napona.

Anodna disipacija je sada 9 wati po cevi. To bi trebalo da obezbedi dugotrajno trajanje cevi. Za „hi-fi“ upotrebu, mirna struja može biti povećana do 30 mA. Na ovom nivou disipacija raste do maksimalnog dozvoljenog nivoa od 12 wati, a unutrašnji otpor i izobličenje se svodi na minimum – što se može očekivati kod „hi-fi“ pojačala. Preporučio bih Sovtek EL84WA cev, koja je snažna vojna verzija EL84. Ona kombinuje dug životni vek sa odličnim kvalitetom zvuka.
Završiću ovo poglavlje sa listom specifikacija u tabeli 17.1. Ona predstavlja izmerene performanse ovog jednostavnog, ali i jakog pojačala. Prvobitni izlazni transformator (3A524) stvara frekventnu širinu opsega od „samo“ 33 kHz; to se lako može povećati do 80 kHz, kao što su kasniji eksperimenti sa VDV6040 transformatorom pokazali. Iako je skuplji, noviji transformator preporučen je za „hi-fi“ primene i ima dodatnu prednost u mogućnosti korišćenja ultralinearne konfiguracije. Da bi se to učinilo, otpornik mora biti povezan sa priključkom na osnovnom namotaju. Dalje informacije mogu se naći u poglavlju 11.

Ima celo poglavlje o onim parametrima. Oko 50 starana ;)

Link to comment
Podeli na ovim sajtovima

msm, srce price je korektan izlazni trafo, sema moze bilo koja srcu najmilija

meni licno su VTL PP najsimpaticnije, dokazane u praxi, fenomenalno rade sa njihovim pristupom relativnovisokih napona a relativno male struje (B klasa)

a radi fenomenalno (Radovan) i sa pomeranjem ka A klasi

svi putevi vode u Rim, ako se dovoljno potrudis



Link to comment
Podeli na ovim sajtovima

pre 21 minuta, Zen Mod reče

msm, srce price je korektan izlazni trafo, sema moze bilo koja srcu najmilija

meni licno su VTL PP najsimpaticnije, dokazane u praxi, fenomenalno rade sa njihovim pristupom relativnovisokih napona a relativno male struje (B klasa)

a radi fenomenalno (Radovan) i sa pomeranjem ka A klasi

svi putevi vode u Rim, ako se dovoljno potrudis



Meni najmilije kad je na gotovo....Sa sve Gerberom - recimo

SVLE.FREE.FR



Ne znam koliko se razlikuje ovo. Vidim da je Stero PCB + ima neki LM7905







Link to comment
Podeli na ovim sajtovima

pre 19 minuta, Miko reče

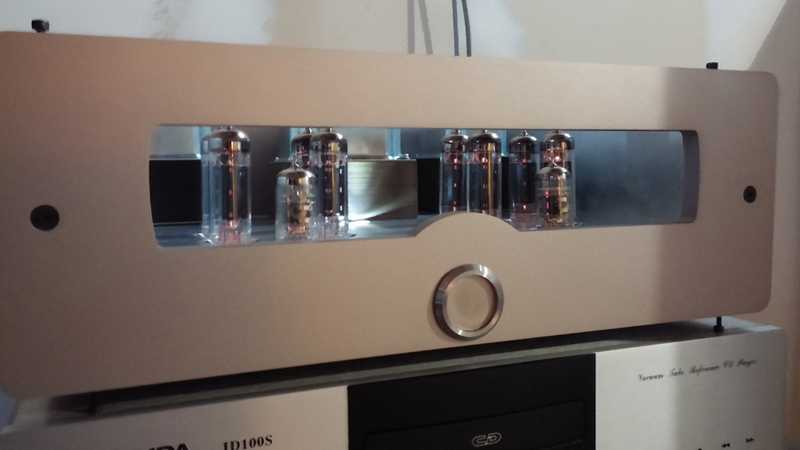

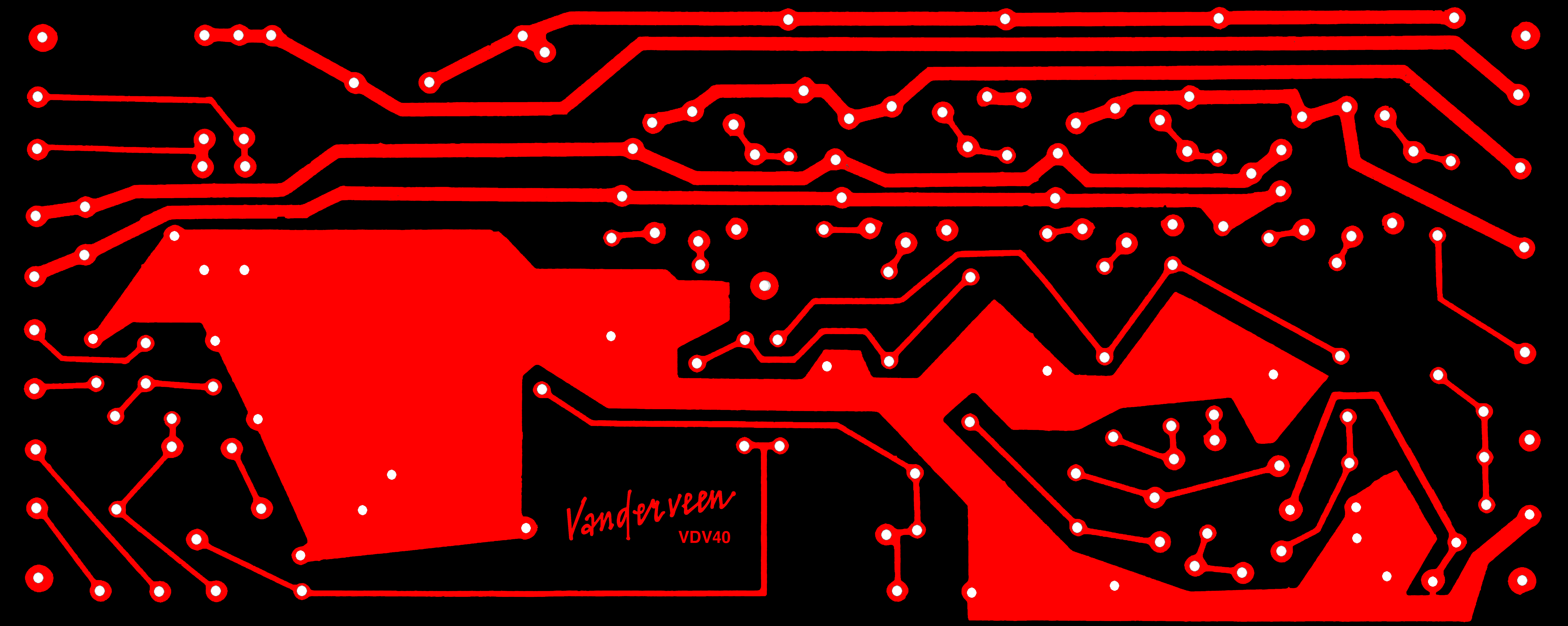

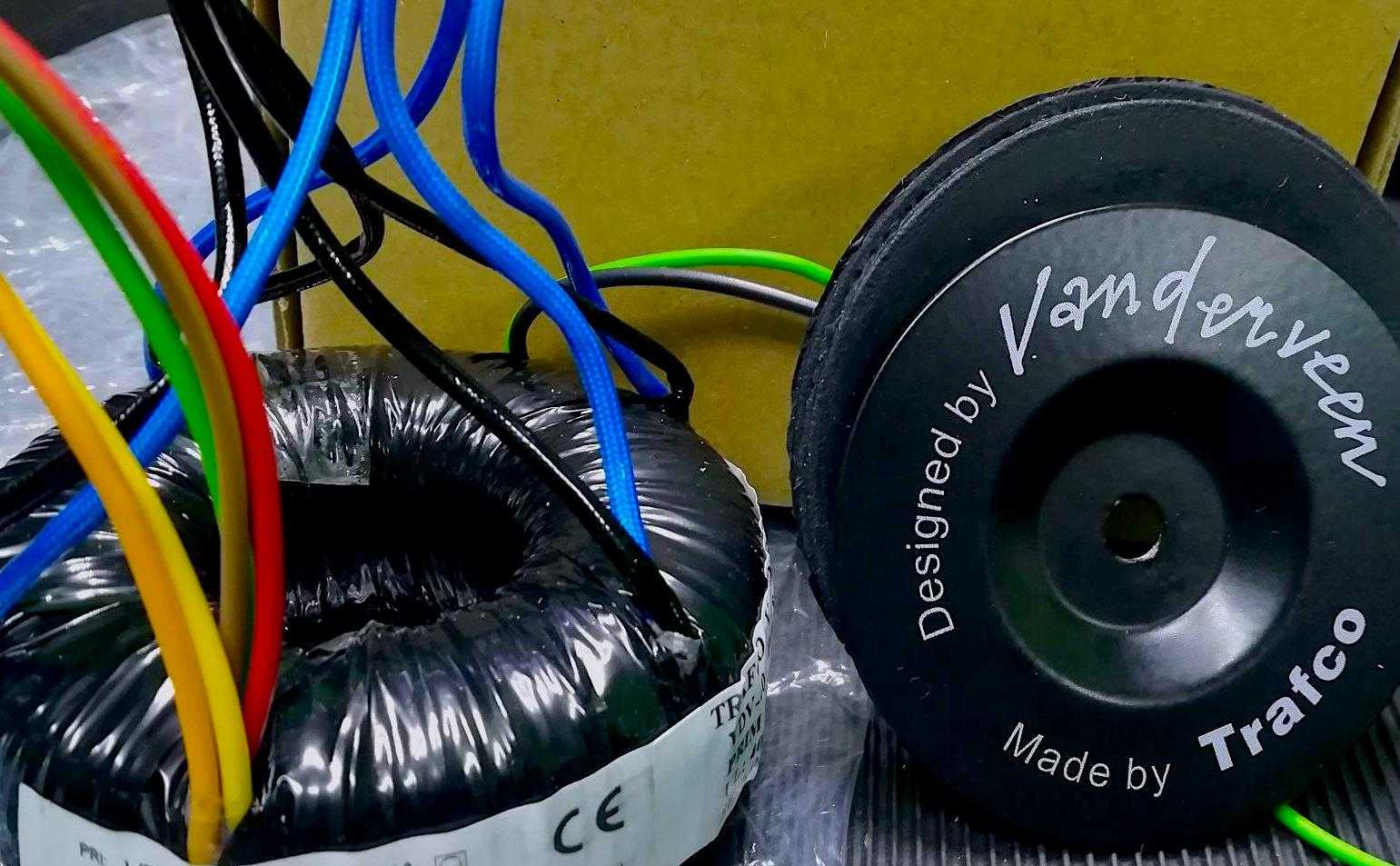

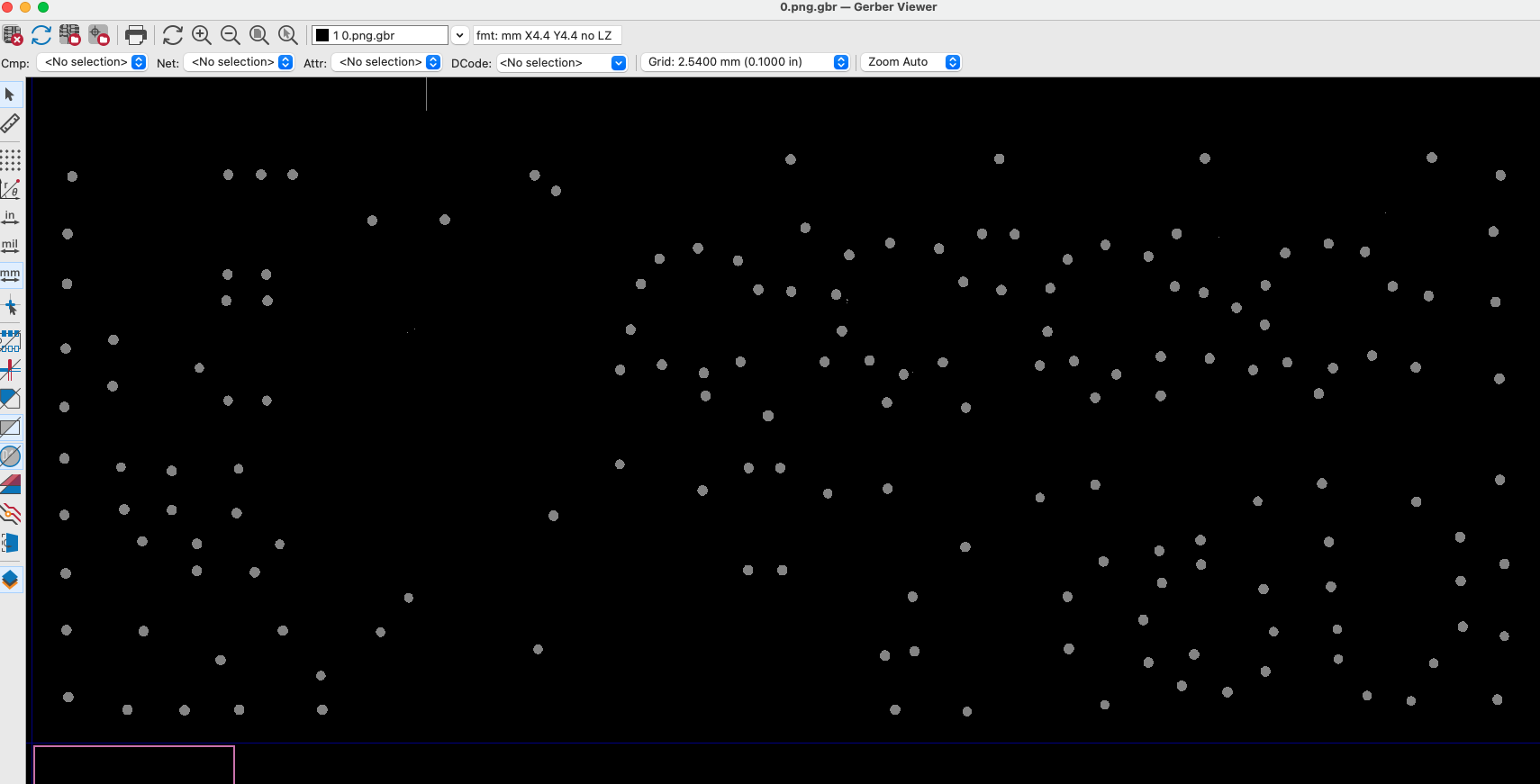

Meni najmilije kad je na gotovo....Sa sve Gerberom - recimo

SVLE.FREE.FR



Ne znam koliko se razlikuje ovo. Vidim da je Stero PCB + ima neki LM7905



Batali tu šemu.Pravi ono što si čuo.Ako ti se zacrvene anode EL84,kao meni na oko540V,onda menjaj napon.A i onda rade,ne crkavaju.

Evo preporuke TFK-a za izradu pojačala.




Link to comment
Podeli na ovim sajtovima

1 hour ago, Miko said:

:hi:

sto rece bnb

ako ima ( kako videh na linku) biasing putem CCS, onda je to amp u A klasi ( i ne moze drugacije) i ne moze da predje u B klasu

dakle, minimiziran vek lanapa, dubiozno da li je bolje ili nije

Link to comment
Podeli na ovim sajtovima

``Napon je visok – oko 450 volti – što dozvoljava puno prostora za impulsivne signale gitare. EL84 ne bi izdržala dugo ovakav napon, da nije bilo velikog otpornika rešetke koji je štiti od oštećenja.``

 Miko siguran sam da je taj ` veliki otpor resetke` u stvari 2K7 otpornik na red spojen sa svakom G2 resetkom od 4xEL84 , tacno je da ti otpornici donekle stite te EL84 od ostecenja, ali u tako postavljenom pentodnom rezimu rada generise se extra distorzija izlaznog stepena jer G2 nisu na istom (0) AC potencijalu kao sto su i sve katode .

Link to comment
Podeli na ovim sajtovima

7 hours ago, bnb said:

PCB iz nekog medicinskog aparata,video medju stepeni torusni trafo koji je imao plastičnu kapu odozgore.Skinuo sam je i video da je na polovini torusa motan primar,a na drugoj polovini sekundar.Trafo je step down.

To nije ugledna stavka za audio. Za medicinske uredjaje se traze neki bezbednosni zahvati i nivoi kvaliteta i pouzdanosti, koji su suvisni za primene u audio spravama. Takvo motanje lako moze da obezbedi potrebnu izolaciju primar-sekundar preko 4kV...i to je namena tog resenja.

Dok kod audio sprava ipak treba i dosta sprege u trafou. I tu su u pitanju izolacije "niskog" visokog napona, od 600V do 1kV



Generalno, kod profi sprava postoje imperativni zadaci, zahtevi i ogranicenja, i prema njima su resenja odredjene specificnosti, pa kada se posmatraju takva resenja, treba imati na umu razloge takvog izvodjenja.



Link to comment
Podeli na ovim sajtovima

pre 5 minuta, Leonardo reče

Miko, koja je ~ projektovana cena za taj amp?

Cevke su posebna lista troškova.

460 EUR ako su trafoi  najeftniji -bez  lampi

računao sam i kutiju :rofl:



Pod uslovom da dam kinezima da urade pločice....Ovde če izači jedno 80 evra skuplje :smesna:

Link to comment
