Old Soul Ge&Bip gradnja

[mutayu]

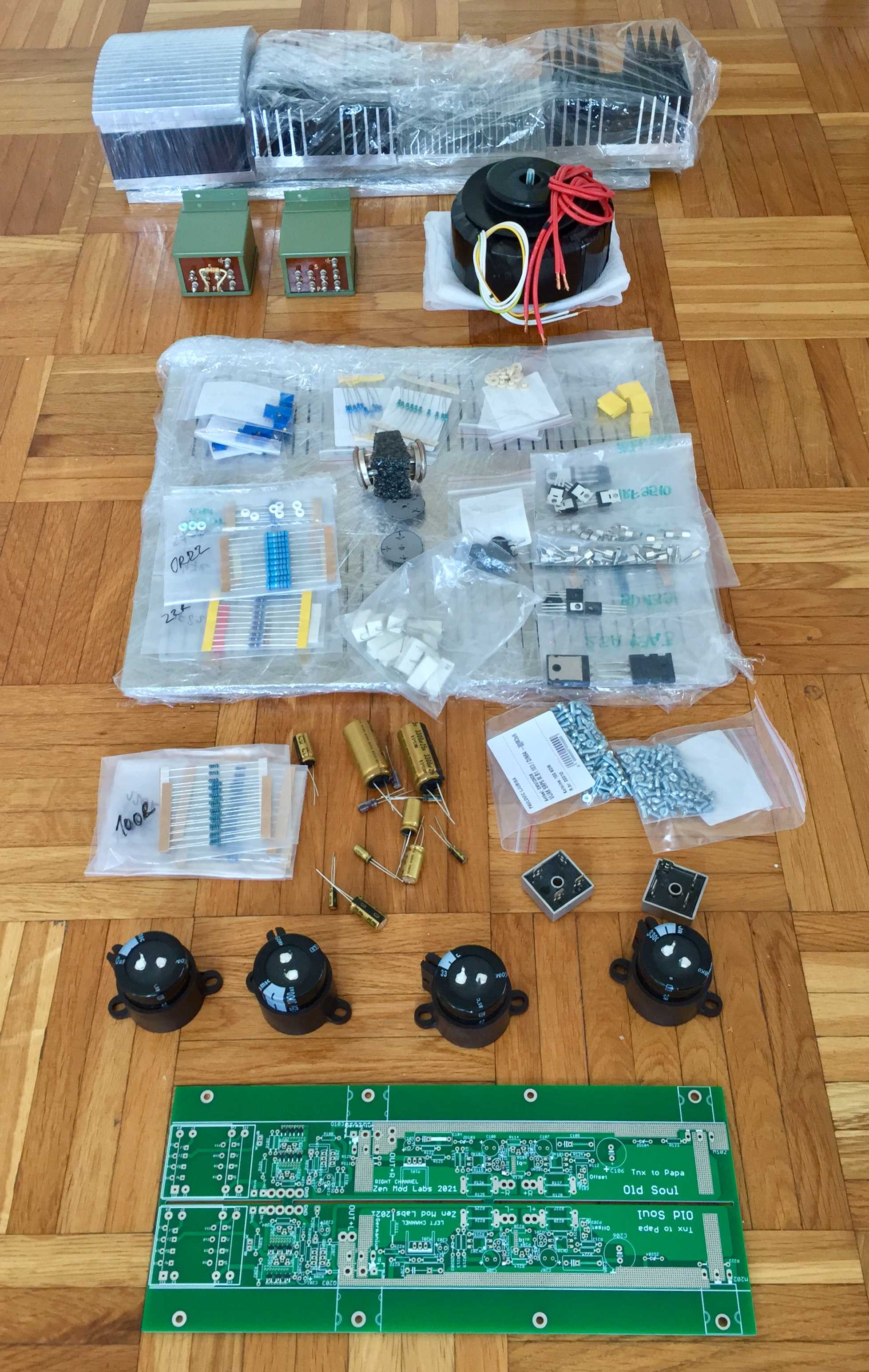

Skupljena je gomilica. Nedostaje jos prekidac i nesto L profila.

Sad samo uzmem i napravim pojacalo!

Ide prvo lemljenje sitnih komponenti na plocicu a posle prelazim na pripreme za sklapanje kutije. Potrebno je izbusiti i urezati veliki broj rupa pa ce to verovatno da se oduzi.

[Zen Mod]

[mutayu]

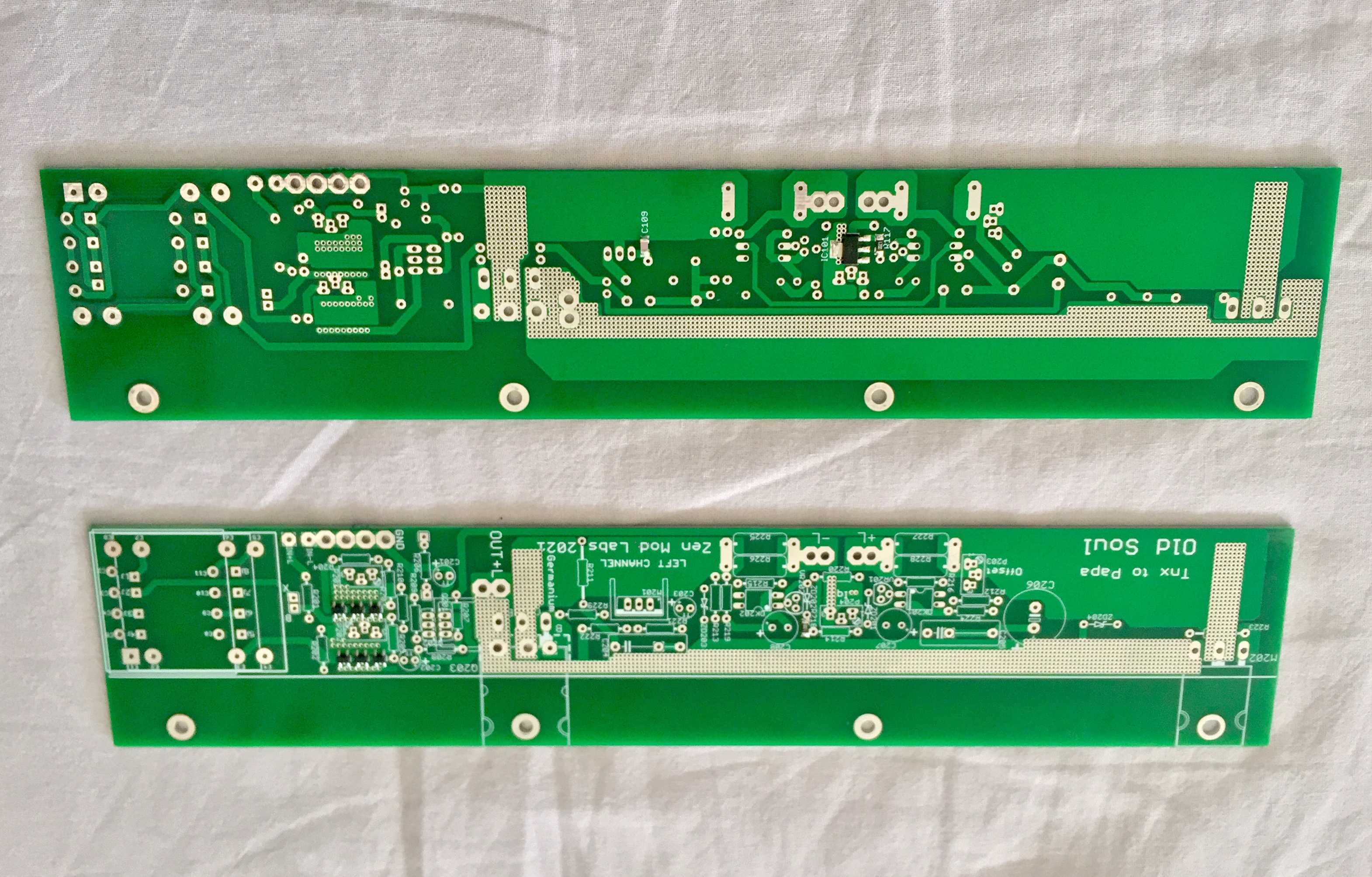

Zenovski vitroplast je veoma zgodan za rezanje i brusenje i ne tupi mnogo alat. Ovi belicasti vitroplasti koji se nude lokalno na nasem trzistu su mi bili ogadili zivot i tehnologiju obrade materijala.

[Zen Mod]

JLCPCB - braca kinezi, najveca vabrika za pcbs u aziji, kako kazu
kako ja kontam, to mu onda dodje najveca na svetu celom

koliko sam uspeo da pretrazim uslove i sve - nema im ravnih nigde , po rutini narucivanja i po ceni

a odnos cena-kvalitet ihaj

msm, moz da narucis i pcb od vidrećih nosića, će naprave

[Mikorist]

Lemiću ili neću lemiti

[mutayu]

Ako neko bude radio nesto slicno ovo su linkovi ka "build guides":

https://www.diyaudio.com/forums/pass-labs/329316-babelfish-m25-sissysit-building-tips-tricks.html

https://www.diyaudio.com/forums/pass-labs/277850-f6-illustrated-build-guide.html

A u prilogu su i moja radna verzija seme i prirucni BOM sa nekim mojim primedbama i siframa artikla kod nekih domacih dobavljaca (necu da reklamiram nikoga). Koristite na sopstvenu odgovornost.



OLD SOUL BOM.xlsx

Izmenjeno Jul 16, 2021 od zerowaf

[mutayu]

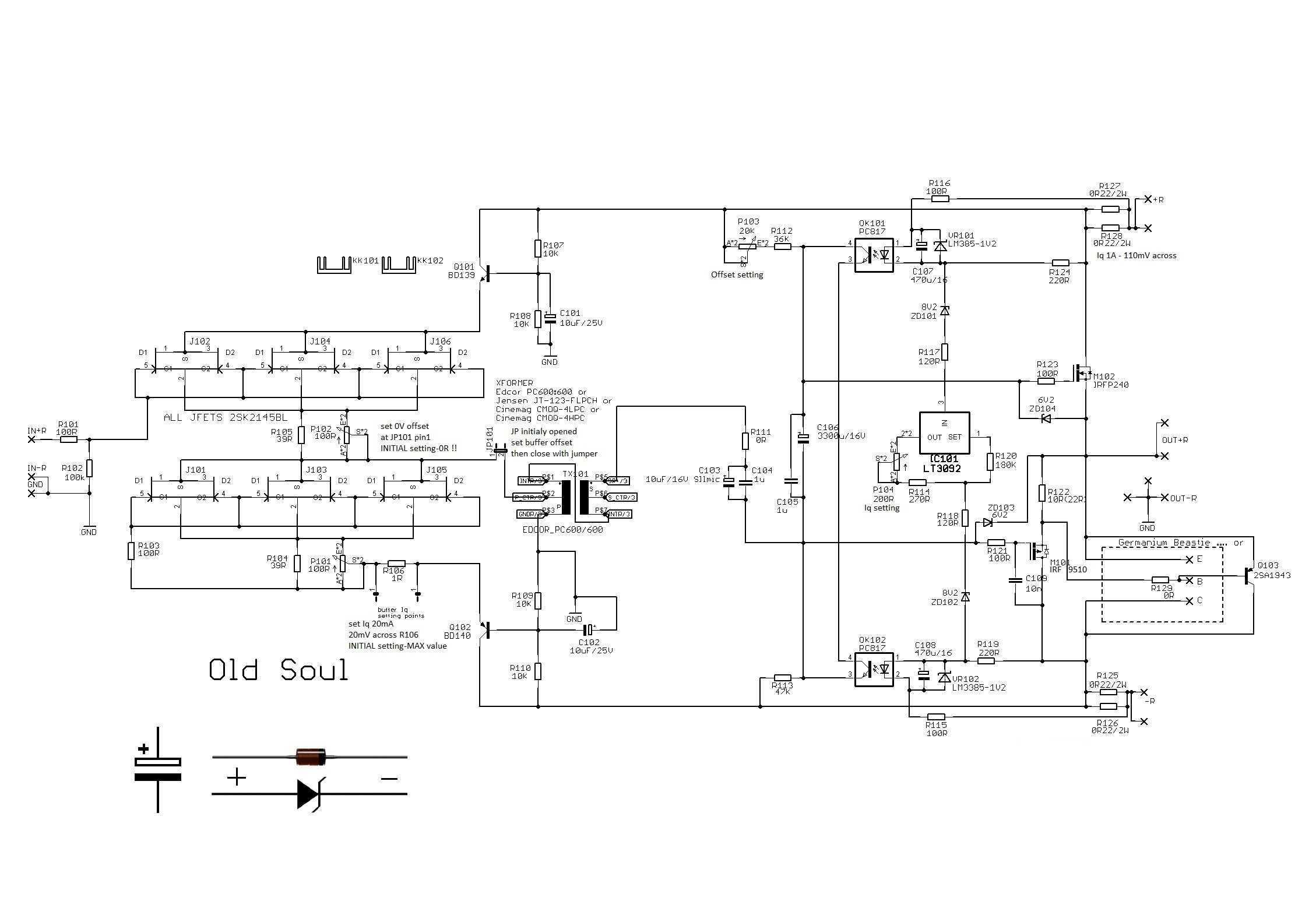

Za slucaj da je neko downloadovao semu iz posta #6, postavljena je ispravljena sema. Oznaka tranzistora M101 je ispravljena u IRF9510.

[mutayu]

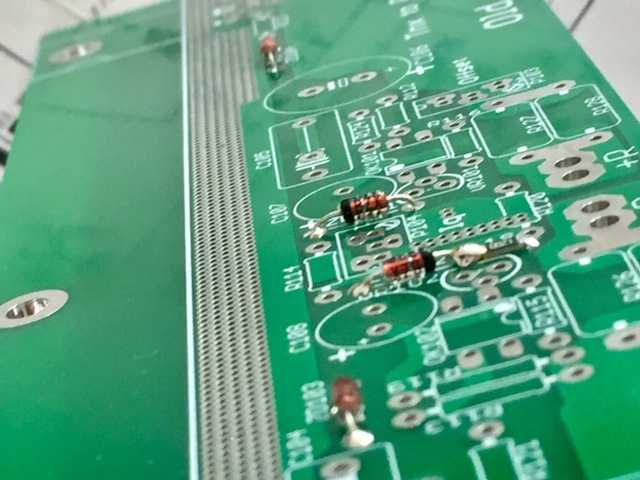

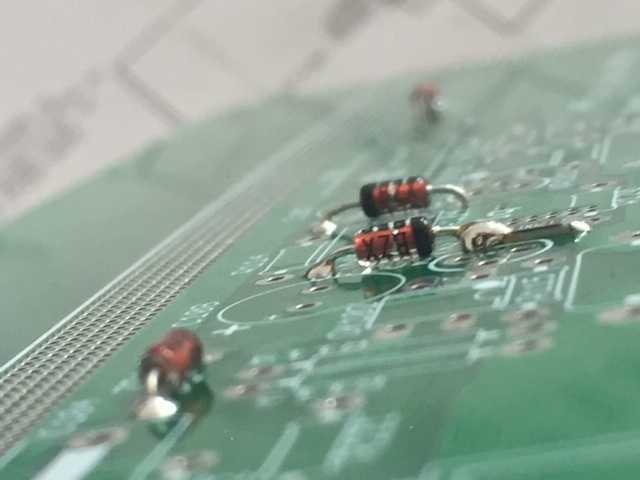

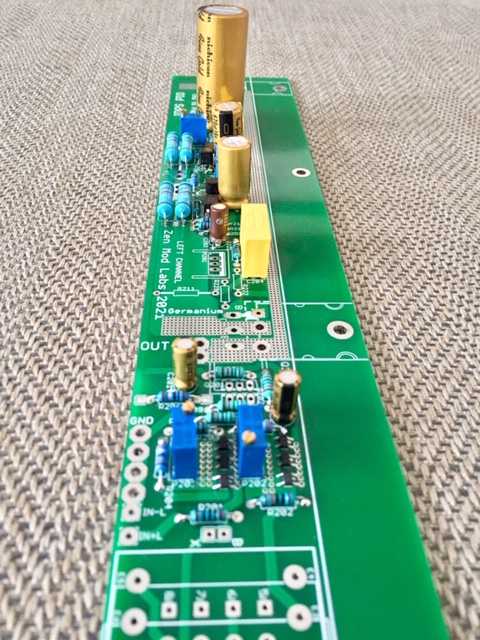

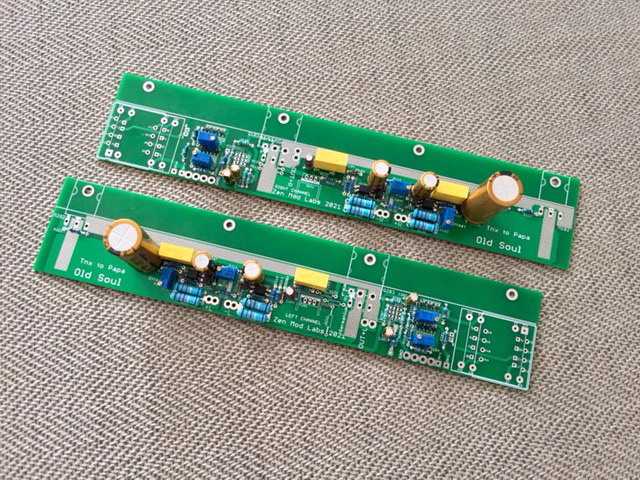

Danas slobodan, temperatura malo pala, deca otisla na more pa ja uhvatih vremena da malo radim na pojacalu. Polemio diode, optokaplere, pasivne elemente...



[Nesic]

Previše kalaja stavljaš.

[Zen Mod]

tako je

lemi samo sa donje strane, krace i manje tinola

ajd manje vise kolicina tinola - po pitanju lepotinje nije bas toliko bitno, ali veca kolicina znaci duze grejanje, a to nije bas dobra praxa

[mutayu]

OK. Lemim samo odozdo ali kod komponenti sa tanjim nozicama kapilarna akcija povuce kalaj kroz metalizirane rupe.

[vladd]

Pa neka povuce, radi sa tanjim tinolom ili brzo izmici ako je od limarske fele.

[mutayu]

Pripazicu. Tinol 1,5mm.



[Zen Mod]

13 minutes ago, mutayu said:

OK. Lemim samo odozdo ali kod komponenti sa tanjim nozicama kapilarna akcija povuce kalaj kroz metalizirane rupe.

sve ok, samo to radi sa manjom kolicinom i malo krace ciklus grejanja

pokazace ti se samo

bitno je da sa donje strfane imas lepu kupu sa konkavnim izvodnicama, ne te briga kako ce da izgleda sa gornje strane - metalizacija je bez greske i nema razloga za razmisljanje

jedino je bitno za pinove izlaznih i kad lemis power vodove ( da li golu zicu ili koristeci iglicaste papucice) da se bas vidi da je odradilo kapilarno na drugu stranu

to kad lemim - deblji vrh i stanica na 480 - skracuje vreme lemljenja



edit - sad vidim tinol - 0.75mm je max za komforno lemljenje te velicine pinova

[mutayu]

OK. Nije to toliko izrazeno, samo na ponekom manjem elementu. Odozdo su uredni i konkavni lemovi. Gledam da radim na 123- prinesem lemilicu, prinesem kalaj, odmaknem kalaj, odmaknem lemilicu i sve to dok lagano brojim 1,2,3.

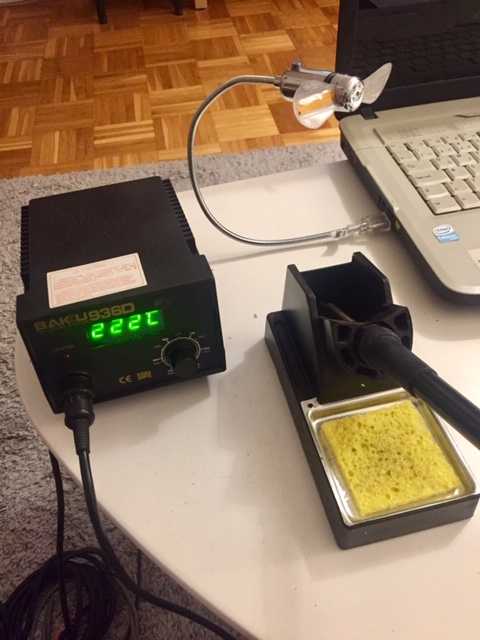

Probacu da radim sa tanjim tinolom, to ce realno smanjiti kolicinu kalaja na lemu. Mogao bih i da pocnem da koristim Baku stanicu umesto sto radim sa prastarom lemilicom.

[mutayu]

[Nesic]

Bolje si zalemio padove koji su pod većom površinom bakra . Menjaj lemilicu za sitnije poslove .

Čini mi se da ti je tinol loš. Koji koristiš?

[mutayu]

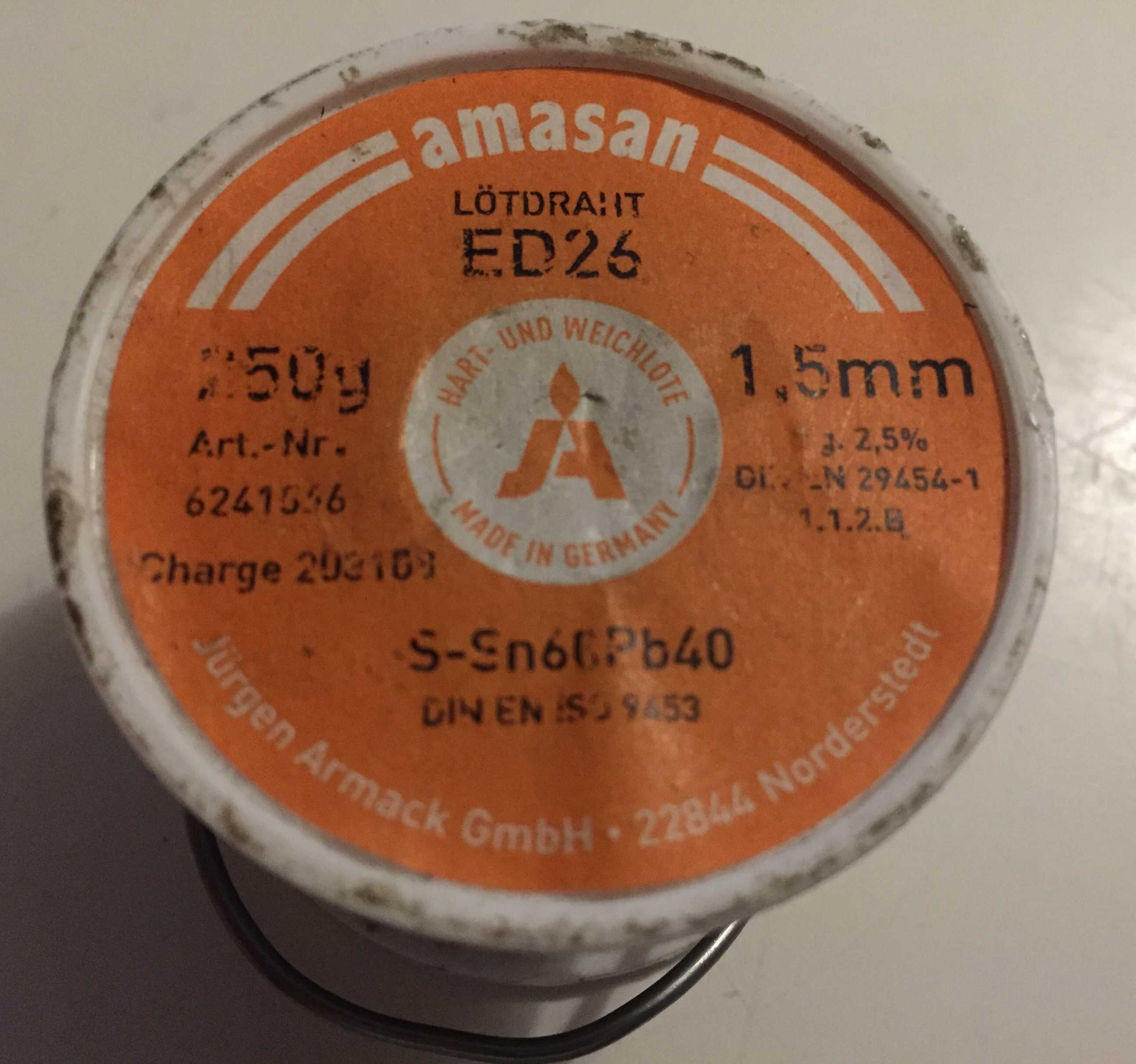

Njemacki, die beste.

[Zen Mod]

ostavi to  da se ima za PtP, pali Baku i kupi cetvrt kile .75 tinolce

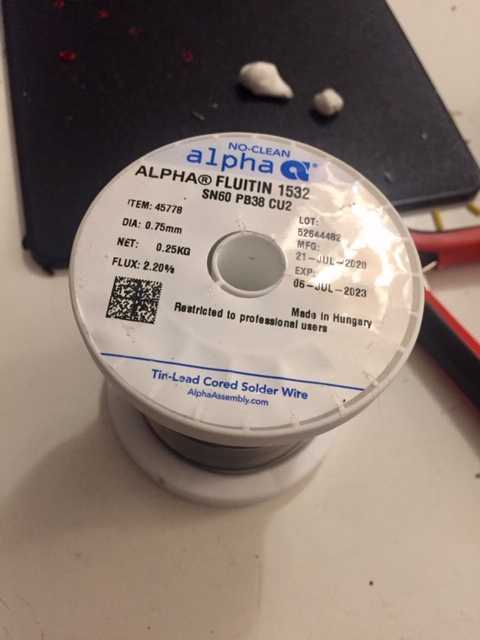

imas Alpha Fluitin kod tajmoplova, ja bolje od toga ne trazim

[mutayu]

Roger that. Bice shoping u ponedeljak. Odoh u stek da iskopam Bakua, nisam ga ni probao od kad je kupljen.



[mutayu]

Stvarno je lakse raditi novom lemilicom i tanjim tinolom!

[mutayu]

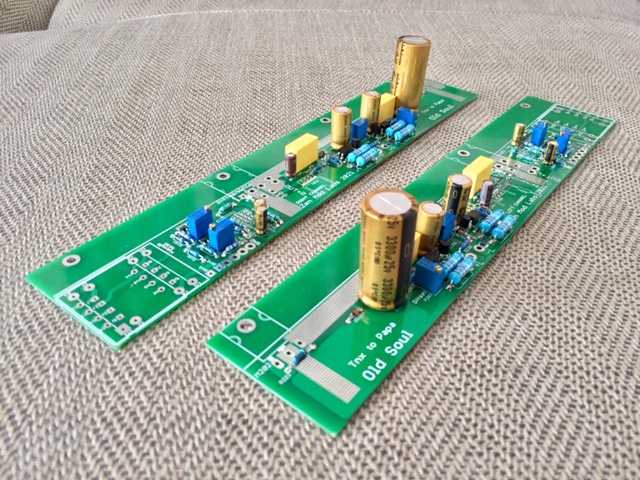

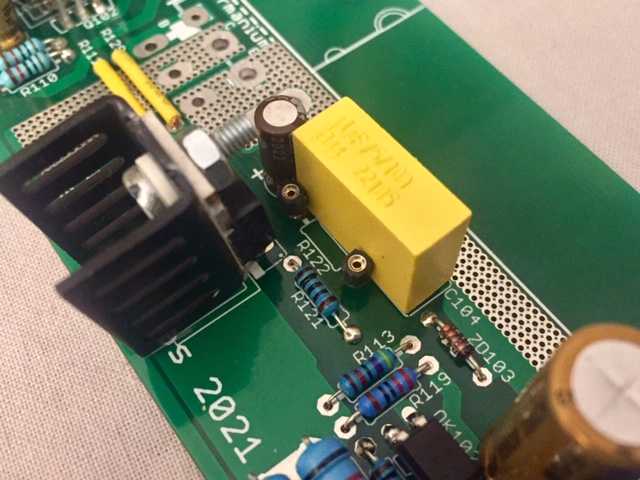

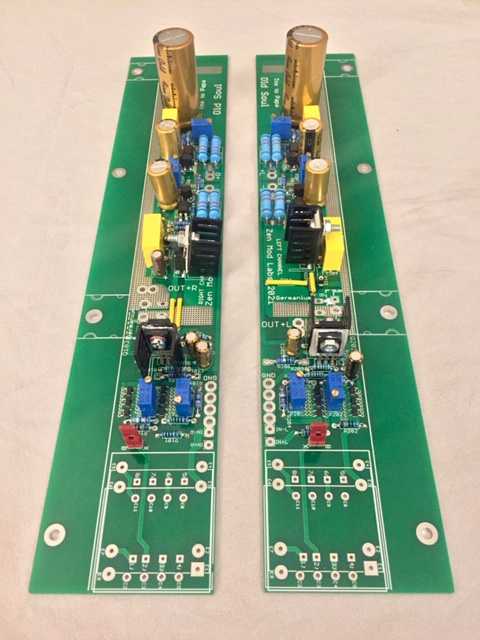

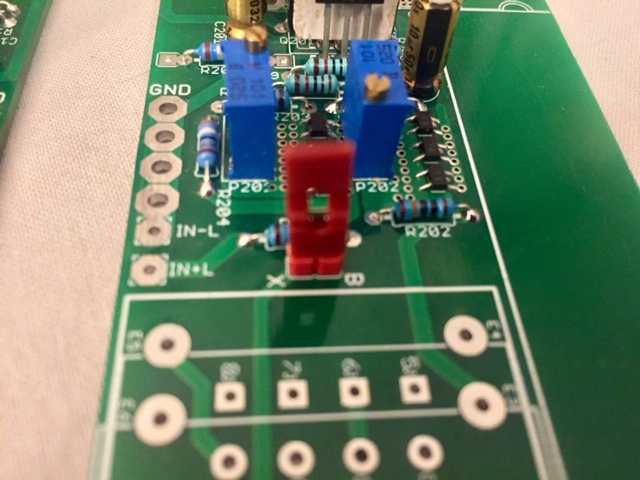

Naseljene plocice. Ostatak tek kad pripremim hladnjake, kuciste i napajanje. Za otpornik R122 postavljena podnozja da bIh kasnije mogao da menjam konfiguraciju iz Ge u Bip bez lemljenja na plocici.
