6N6P Headphone Amplifier

Recommended Posts

Kao i što obećah - otvaram temu. Šema je "pozajmljena" sa komšijskog sajta.

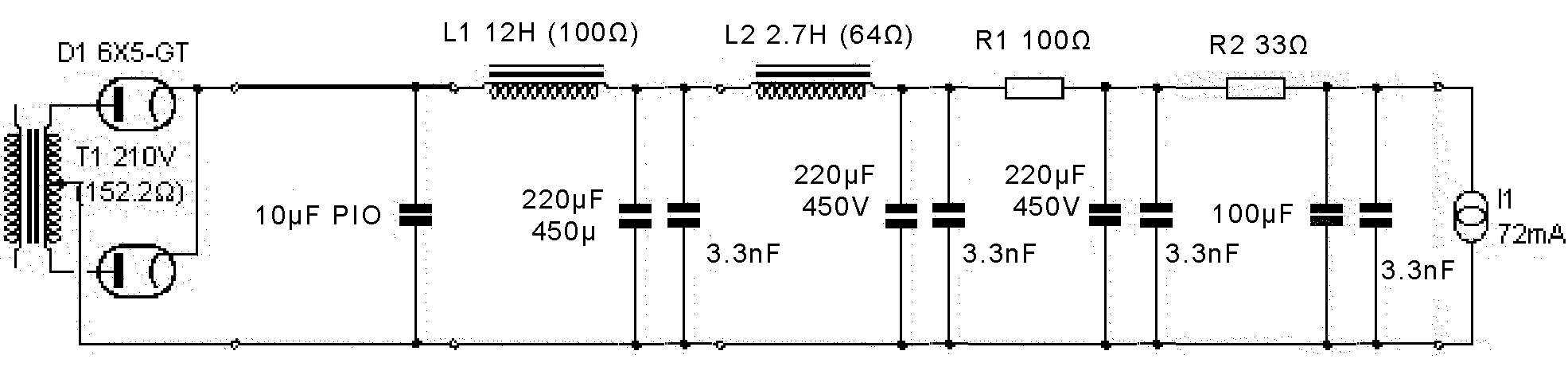

Napajanje sam "izmodao" sam.

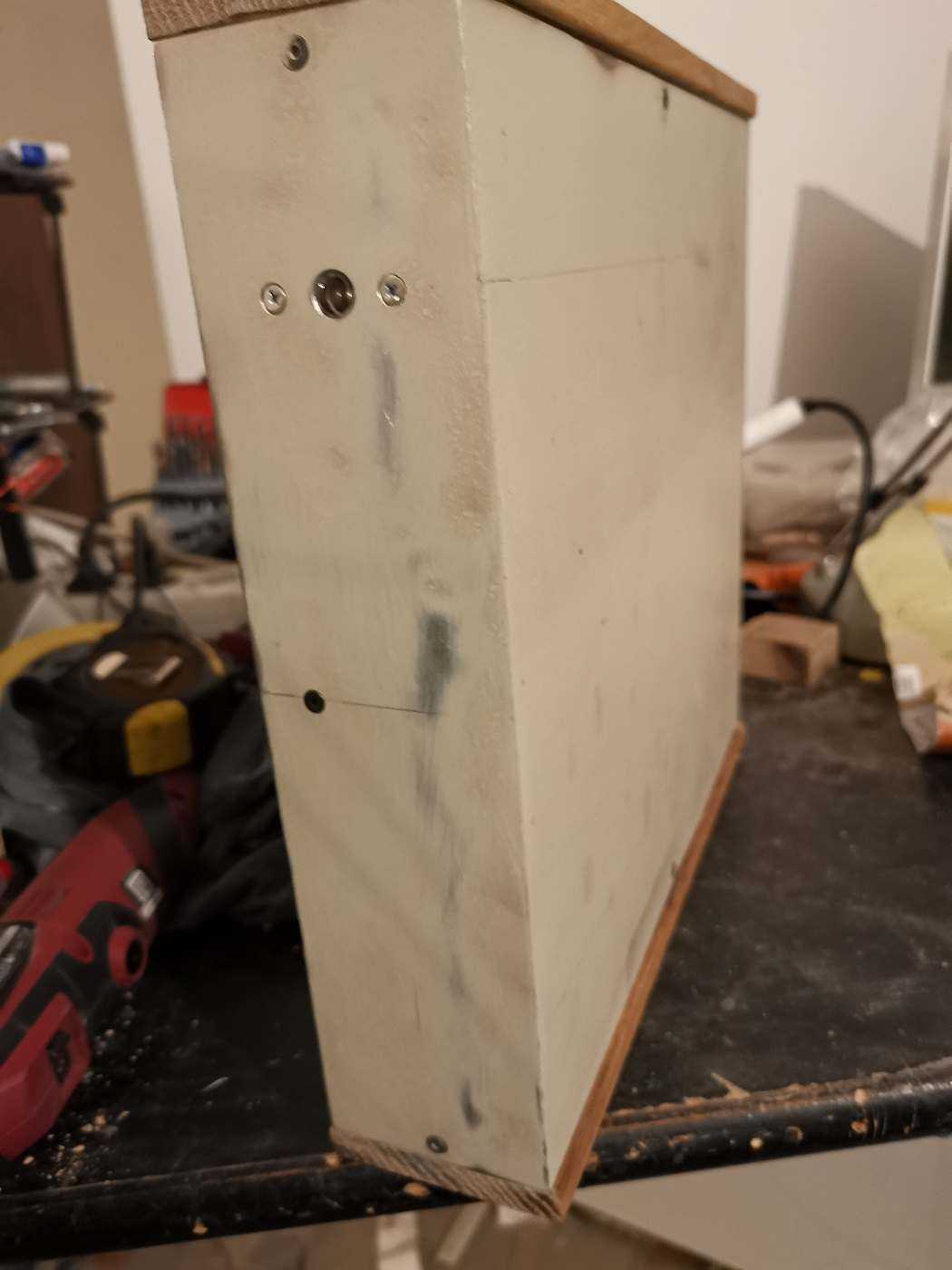

Za početak, zgotovljena je kutija. Fali joj otvaranje rupa, prednja maska od pleksiglasa i završna obrada.

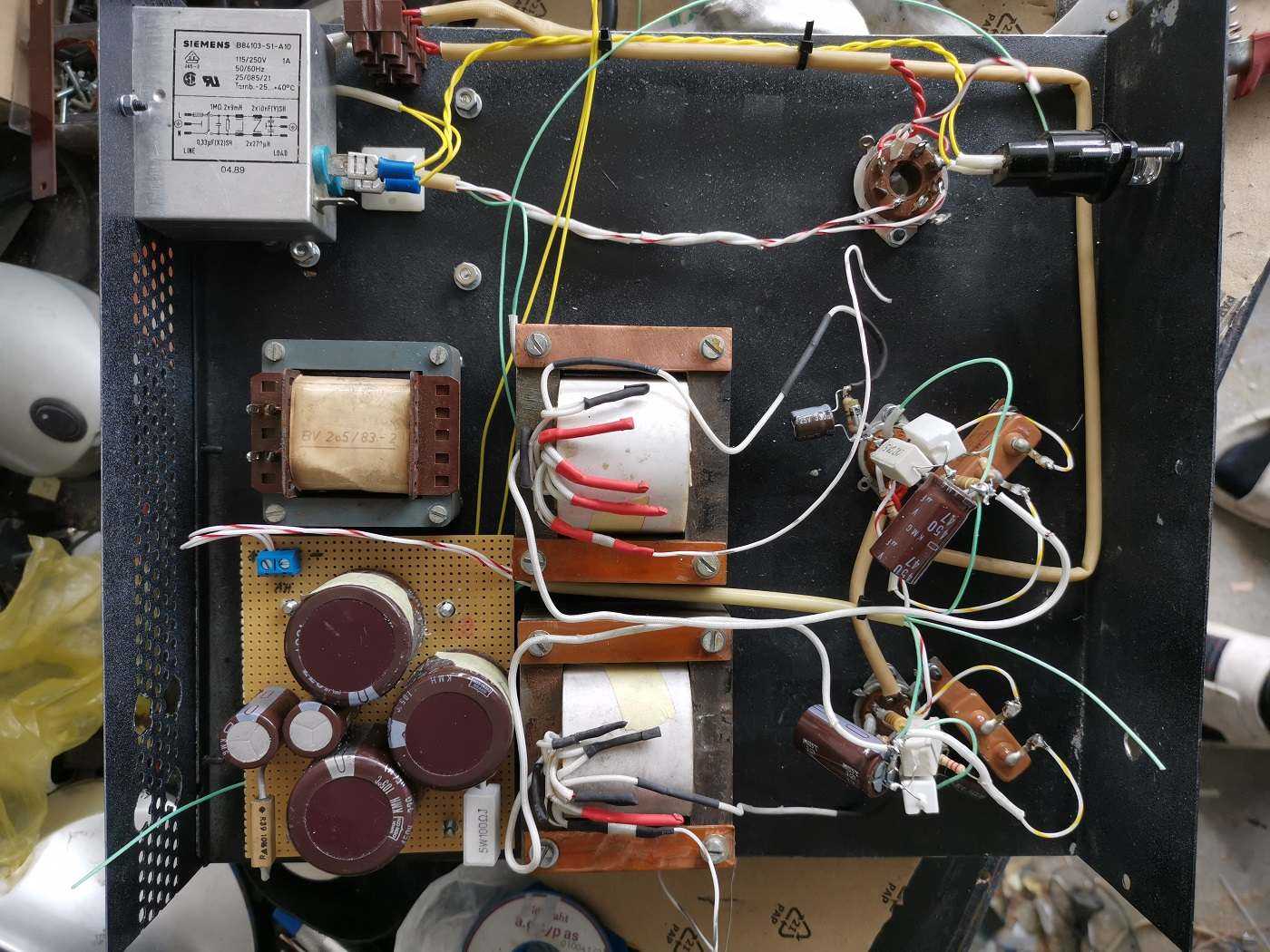

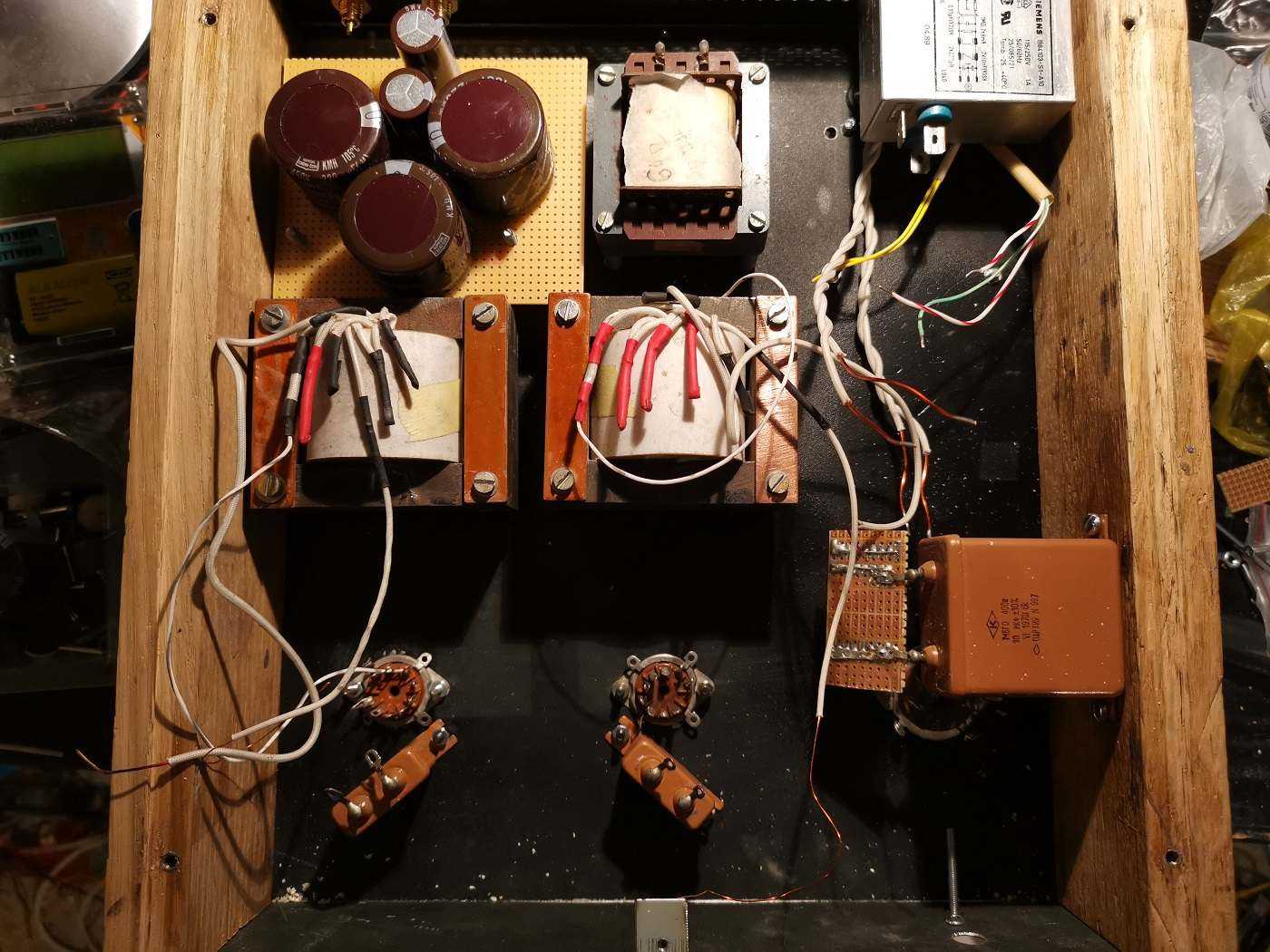

Pogled o’zdo

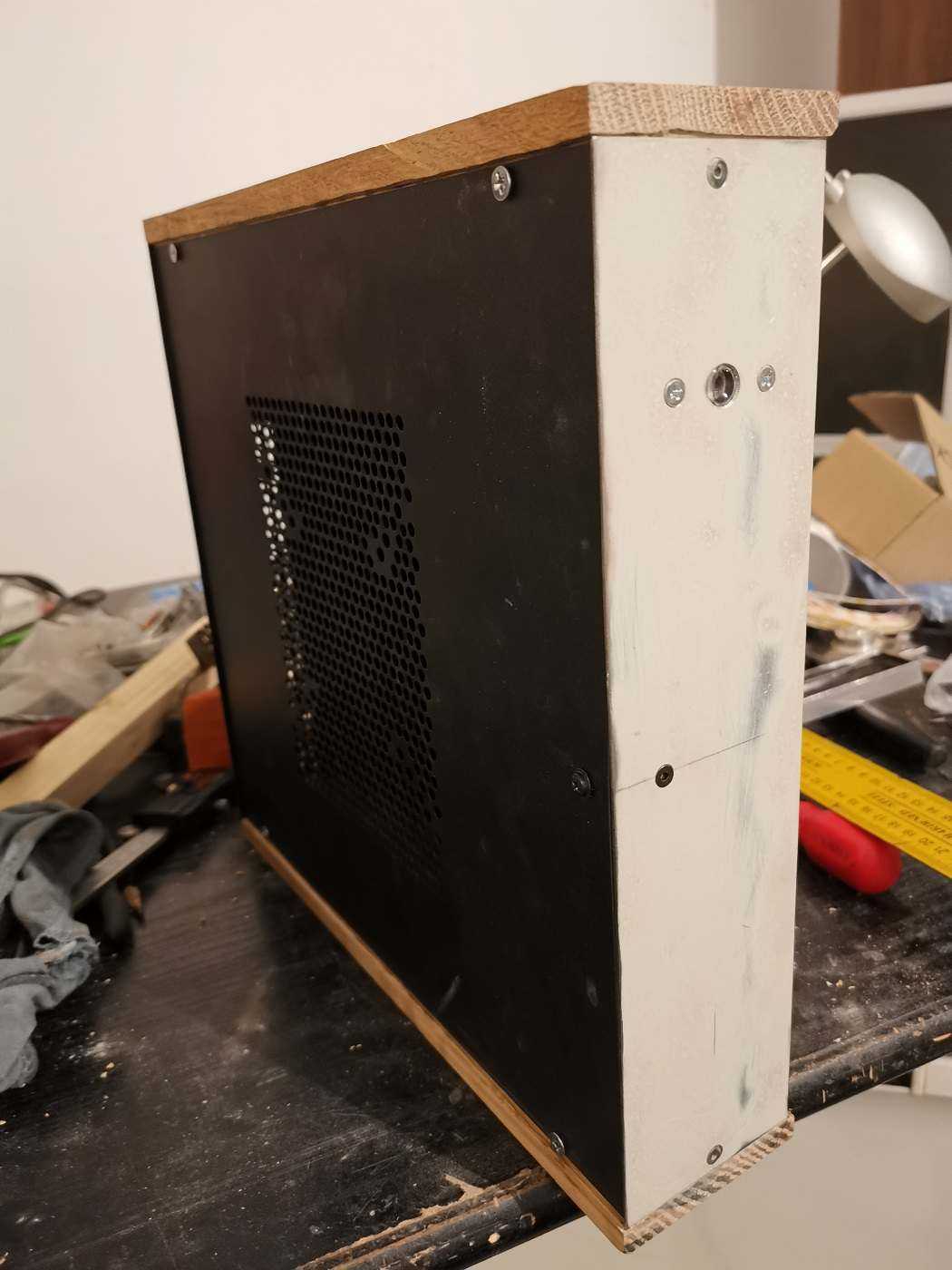

s preda

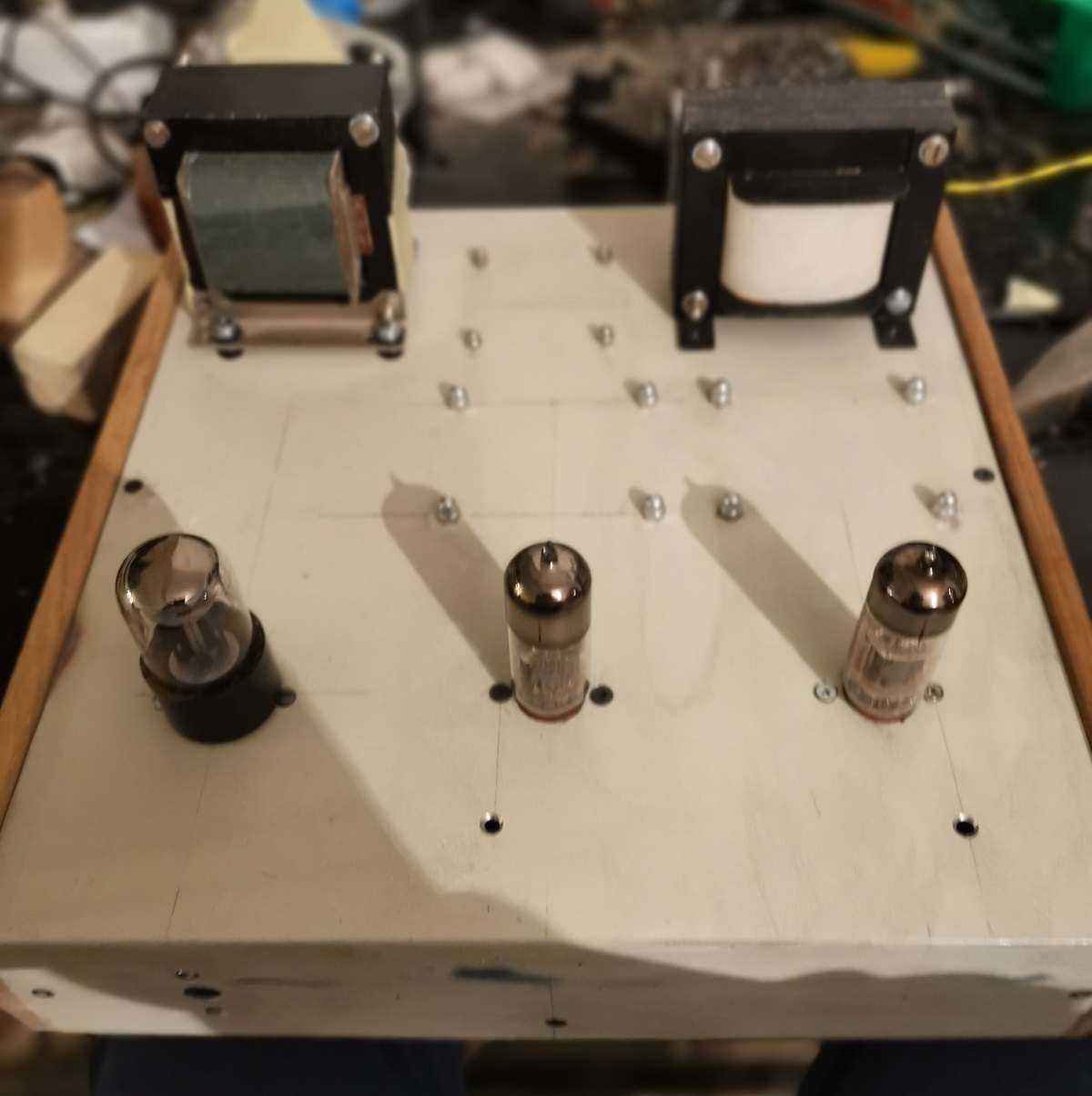

i o’zgo.








Share this post


Link to post
Share on other sites



3 minutes ago, milan p. said:

Gde si metnuo onaj PIO od 10 mikro?

Na šemi je umesto onog od 8uF. Pošto je unutrašnji otpor trafoa relativno visok, malo sam povećao kapacitet. Znači, prvi kond iza ispravljačice. I poslednji kond u ispravljaču je zamenjen sa dva od 47uF - nije mogao da mi stane i četvrti od 220uF.
