AIKIDO Cathode Follower

[NIXIE]

Evo dok se vode neke besmislena rasprave ja sam bio malo vredan.

Imao sam staro linijsko pretpojačalo DANIEL by J J Curcio (ko se još seća toga iz osamdesetih).

Pre par godina je osveženo novim elektrolitima ali izradom Aikido preampa otišlo je u orman.

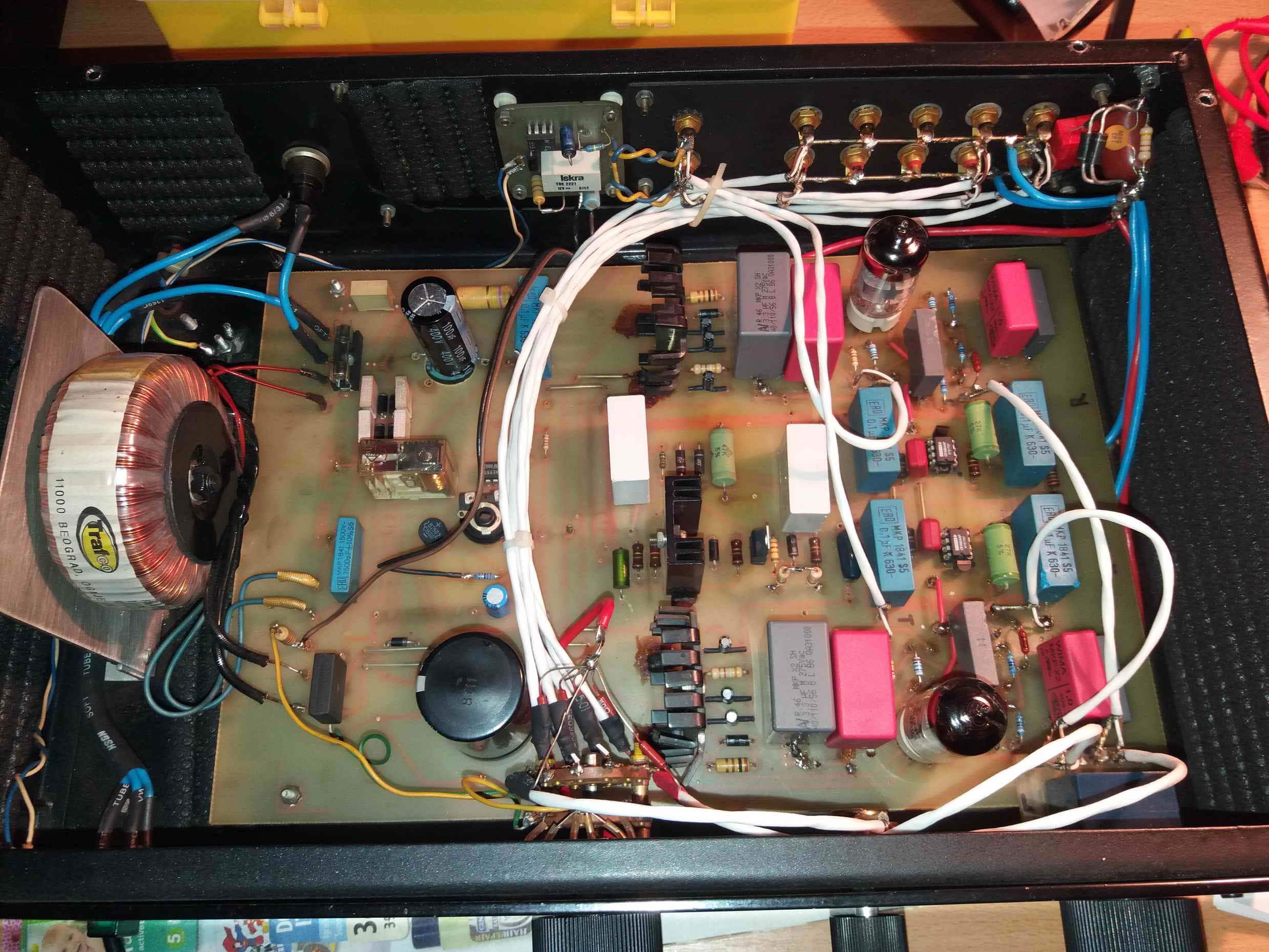

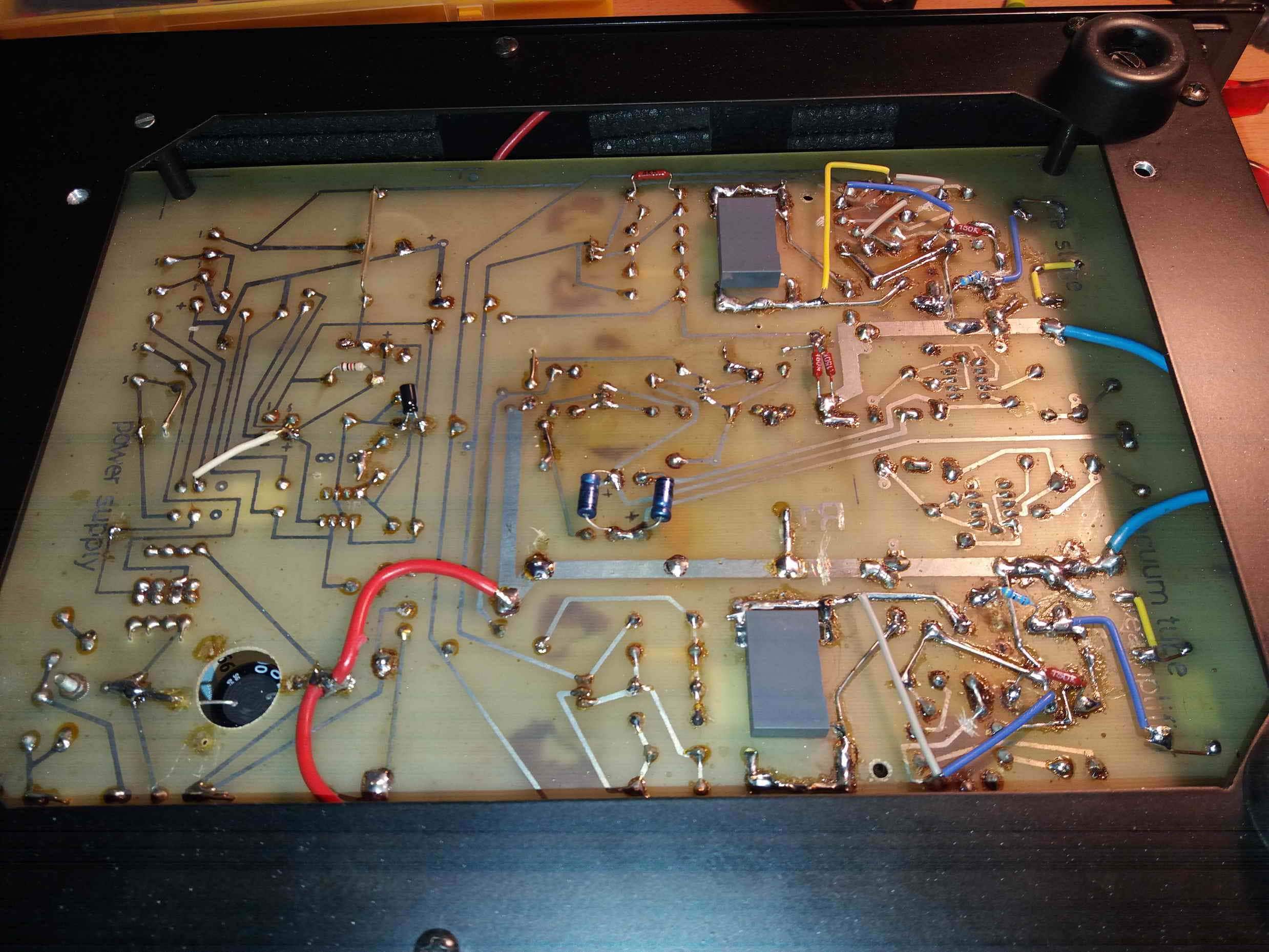

Pojačavački deo je zamenjen sa AIKIDO CF, zadržano je postojeće napajanje. Nema šuma, nema bruma. PCB sam masakrirao ali tako je moralo biti.

Svira veoma dobro, mnogo bolje od Daniel, i to sa kondenzatorima iz KELCO, više njih u paraleli, WIMA X2 (ako nije fake) i original Kineski X2 oni sivi.

Ulaz 1uF WIMA+0,22uF sivi+10nF ISKRA , izlaz 2,2uF WIMA + 3,3uF sivi+ 0,33uF sivi + 10nF ISKRA.

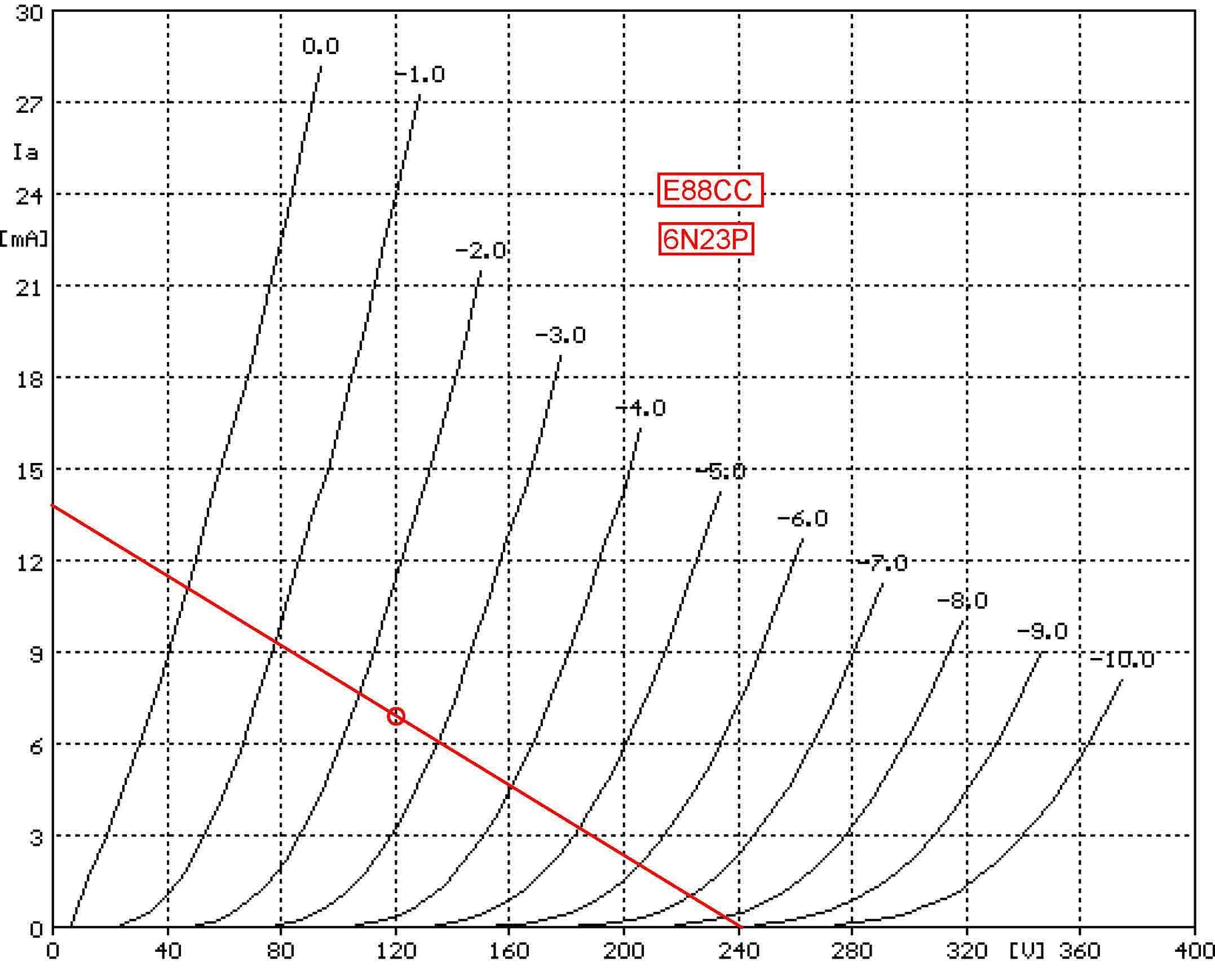

Dizajnirano za 6N23P/E88CC, ali radi i sa 6N3P-EV, 5670 i slično samo je struja otprilike 30% manja. Vodilo se računa da disipacija bude otprilike 50% dozvoljene za lampu.

Grejanje je stabilisano 6,3V i dignuto (uzemljeno) na delitelj  +51V.

Anodni napon za E88CC ne bi trebalo da bude veći od 120-125V. Ovde je 120V.

Za E88CC negativni napon katoda-grejač ne sme biti veći od 60V a pozitivni 125V. Donja katoda je sad na oko -49V u odnosu na grejanje, a gornja na +72V.

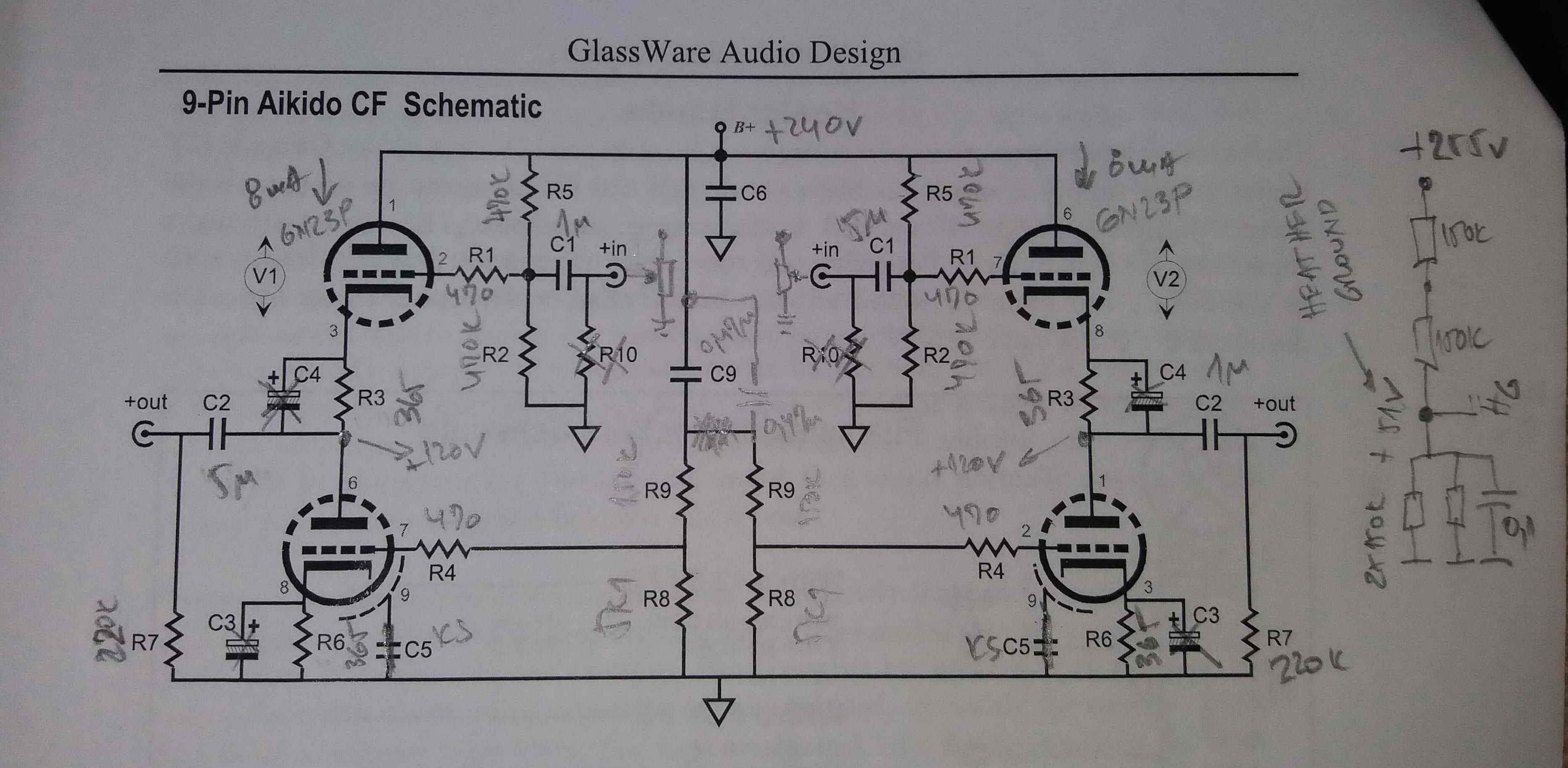

Korišćena je šema ACF sa jednostrukim napajanjem, jar sam takvo imao na raspolaganju. Postoji bolja šema sa dvostrukim napajanjem ACF2, koja nema ulazni kondenzator.

ACF 9-Pin.pdf

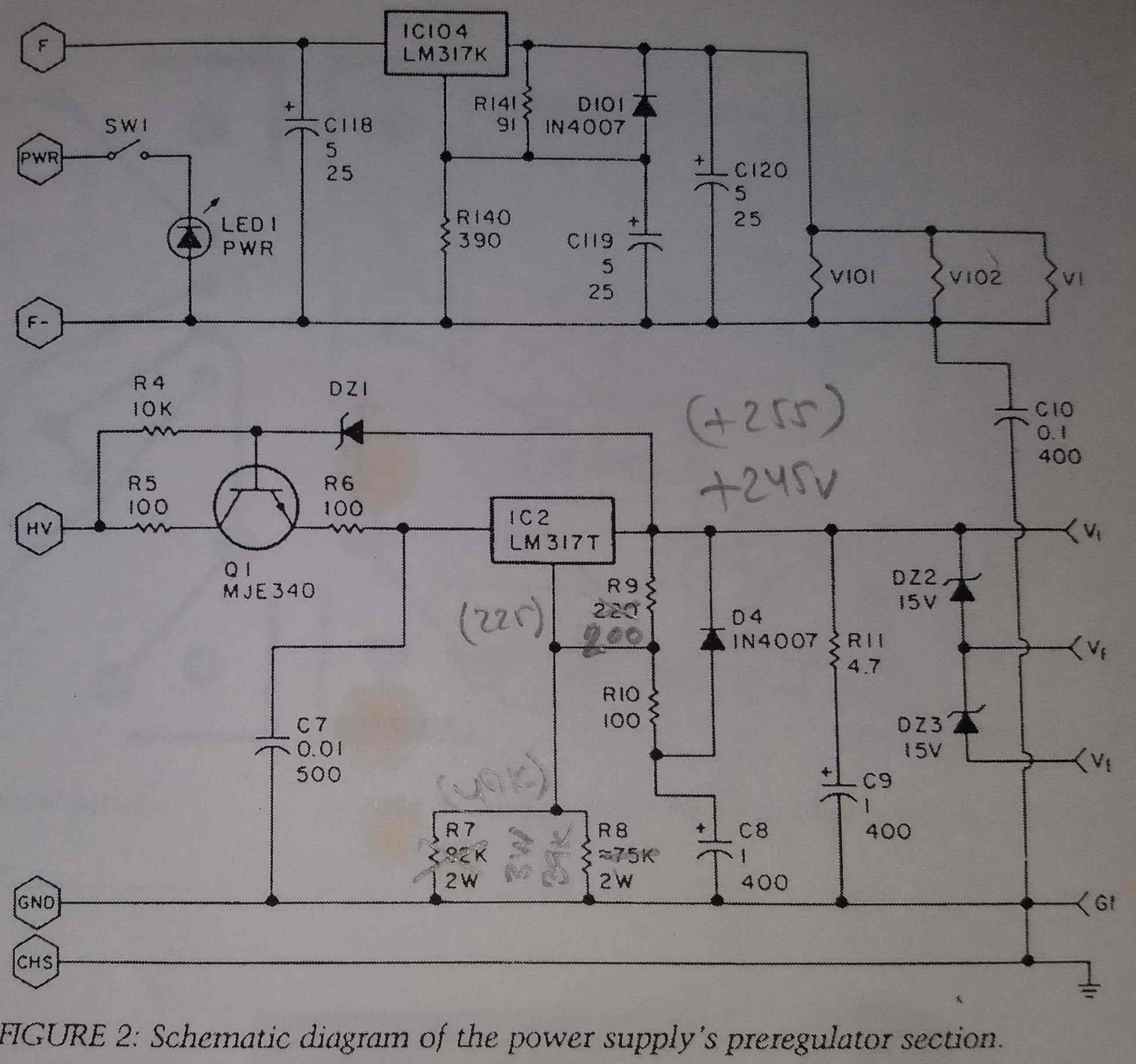

Pages from Daniel preamp sken.pdf

[NIXIE]

ACF2, bolja verzija za nove konstrukcije.

Aikido Cathode Follower 2.pdf

[Zen Mod]

si radio stab. VN ?

pretpostavljam da nisi zadrzao originalnu?

[Mikorist]

7 minutes ago, NIXIE said:

Ovo baš fino simulira SIT

[NIXIE]

2 minutes ago, Zen Mod said:

si radio stab. VN ?

pretpostavljam da nisi zadrzao originalnu?

Sve sam zadržao originalno, samo sam udenuo CF i malo promenio originalno uzemljenje u zvezdu. Bešumno je što je i očekivano jer nema pojačanje. To će da svira dok ne uradim novo HV napajanje u Aikido, da probam da li može još malo da se poboljša.

[чика-Брка]

lepo odradjeno, nema sta.

+ kutija je cista 10-ka.

sto se tice stabilizacije VN - mislim da nije

neophodna kod C.F.



[djmilicic]

30 minutes ago, NIXIE said:

Evo dok se vode neke besmislena rasprave ja sam bio malo vredan.

[NIXIE]

20 minutes ago, sax.hifi said:

lepo odradjeno, nema sta.

+ kutija je cista 10-ka.

sto se tice stabilizacije VN - mislim da nije

neophodna kod C.F.

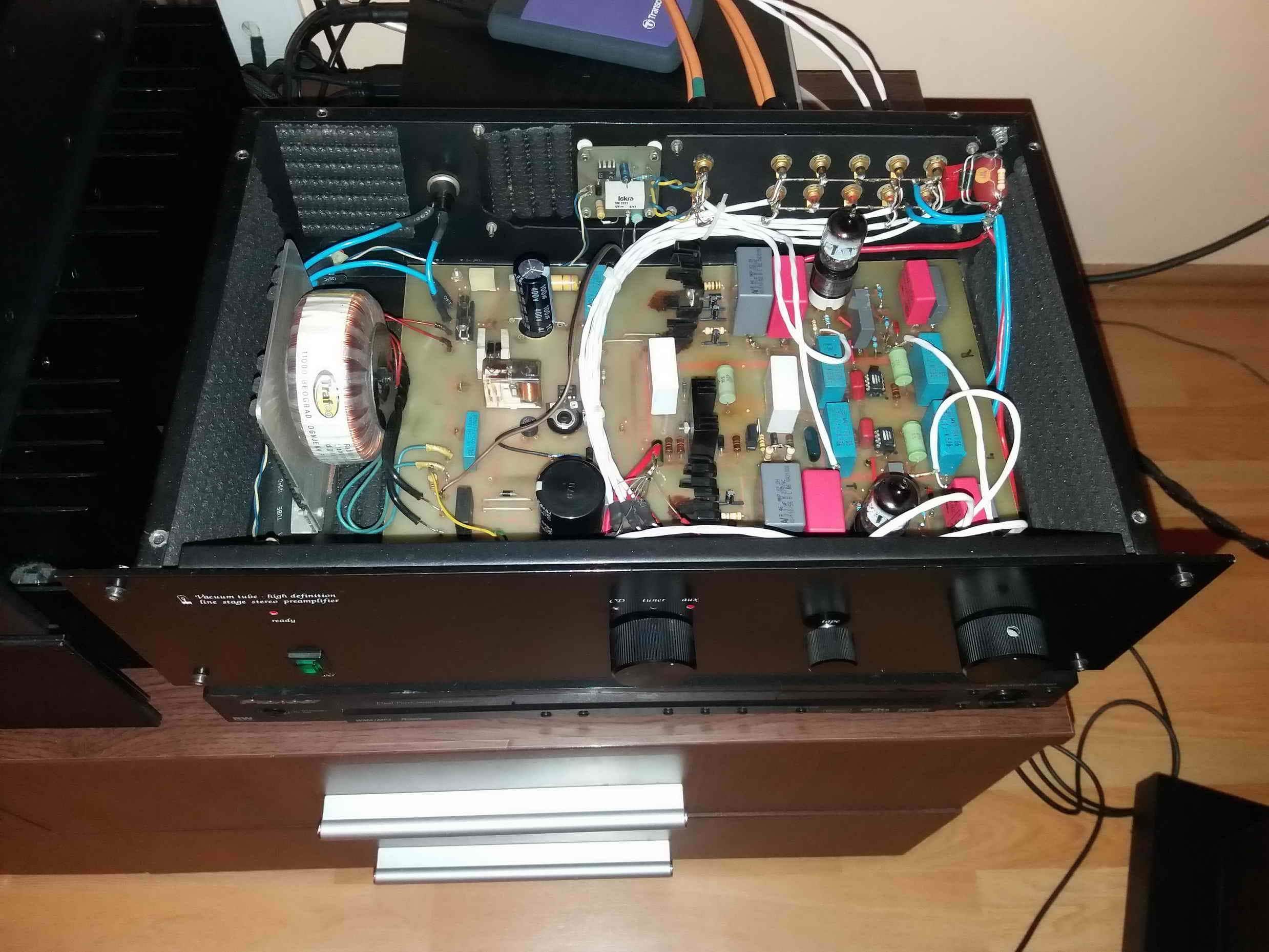

Znaš li ti da je to pravljeno dok sam još student bio. Malo se ofucala ta kutija vremenom, ali ću da je obnovim jednog dana kad nešto novo dođe unutra.

Može CRC, CLC ali mislim da bi neki šant regulator dao čvršći i dinamičniji zvuk. Moram i to jednom sklopiti, ne znam ništa dok ne probam, nisam vidovit ko neki. Imam pločice za SSHV2, i još jedan šant regulator.

PS

Kutija je čelična, zavarena, gornja i donja ploča  od aluminijuma.

[Mikorist]

Svaka čas.

Nego jel se ovaj kond malo naduo ili je optička varka

[NIXIE]

3 minutes ago, Mikorist said:

Svaka čas.

Nego jel se ovaj kond malo naduo ili je optička varka

Nije,  neće ti da se naduvaju, pre će ventil dole da ispusti elektolit. Nego ta plastika koja pokriva top se malo deformisala, kad stisnem ravno je. Vruće je leti u toj kutiji verovatno zato. Menjan je pre 3-4god. ne očekujem da je već propao, taj je 15000uF 25V na grejanju, struja je oko 1A ne bi trebalo da strada tako brzo.

[Beli]

8 hours ago, NIXIE said:

Evo dok se vode neke besmislena rasprave ja sam bio malo vredan.

  Teško da se može nazvati besmislenim nastojanje da poklon završi u pravim rukama(tj nekoga ko će ga iskoristiti da dovrši neki svoj projekat) umesto u rukama nekog prevaranta. Al' ima nešto što je gore od onoga, što je dotična persona uradila. A to je ovakvo licemerje iskazano u vezi tog događaja i pokušaj da me se strpa u isti koš sa njim ...  po starom dobrom običaju svaljivanja krivice sa onoga ko je uzviknuo ''dr'žte lopova'' umesto na samog lopova. E pa gospodo neće moći, jer NISMO ISTI, NEMOJTE NI DA POMIŠLJATE NA TO, jer :
1. -  Nikada mi ne bi palo na pamet da aminujem onako nešto, bez obzira šta mislim o nekome
2.  - I da sam nekim slučajem u nekakvom stanju neuračunljivosti ipak to aminovao, ne bi mi palo na pamet da se toj osobi prijavim za poklon ... ma ni da mi život od toga zavisi
3.  - Da sam ipak, iz nekog užasnog razloga, bio prinuđen da se javim za poklon, najponiznije moguće bih se ispričao i zavukao bih se u mišju rupu, jer od sramote ne bih mogao pogledati u oči, ni sebi, ni drugima ... i zasigurno ni u ludilu ne bih dizao dreku unaokolo i prepucavao se sa onima koji su ukazali na taj moj, da citiram Wolanda, nepristojan čin

  I NIXIE nema potrebe da se praviš nevešt i da nam pričaš bajke, jer je očito da si aludirao na gore pomenuti događaj i da je stoga ovo bio  jedan krajnje licemeran i maliciozan komentar, koji je zahtevao ovakav moj odgovor.

  Ujedno ovo je odgovor i svima ostalima koji, na direktan ili indirektan način, govore da smo isti i na taj način me pokušavaju strpati u isti koš sa onom ... ma, nazovite ga kako vam drago.

[NIXIE]

Lično mislim da je cela ta rasprava bila užasna i nepotrebna, izaziva neku nelagodnost, ljudi gube želju za učestvovanjem, povlače se. Tu nema ni D od DIY ni od zabave ili pozitivne zajebancije.

[vladd]

Odlicne ti ove zice, i koaksi i ove za napajanje.

Gde si nasao ovu 5670?



P.S.

Drugi put, dok ti potajno svajsujes, dok se mi javno krljamo, pusti neki pp ako ti nesto treba od finih VN kondova, da ne ugradjujes random kineze

[NIXIE]

13 minutes ago, vladd said:

Odlicne ti ove zice, i koaksi i ove za napajanje.

Gde si nasao ovu 5670?



P.S.

Drugi put, dok ti potajno svajsujes, dok se mi javno krljamo, pusti neki pp ako ti nesto treba od finih VN kondova, da ne ugradjujes random kineze

Žice su Američke za tenkove i oklopna vozila.

5670 GE JAN znači isto za tenkove, kupio na ebay iz Amerike.

Imam tih kondenzatora novih kupio sam da mi se nađe pri ruci kad mi treba za probe. Nisu ni mnogo loši, svi su PP i otprilike 400VDC ili više (275AC i 305AC). Može za zvučnike i lampe.

[vladd]

Mirisale da su MIL standard

[NIXIE]

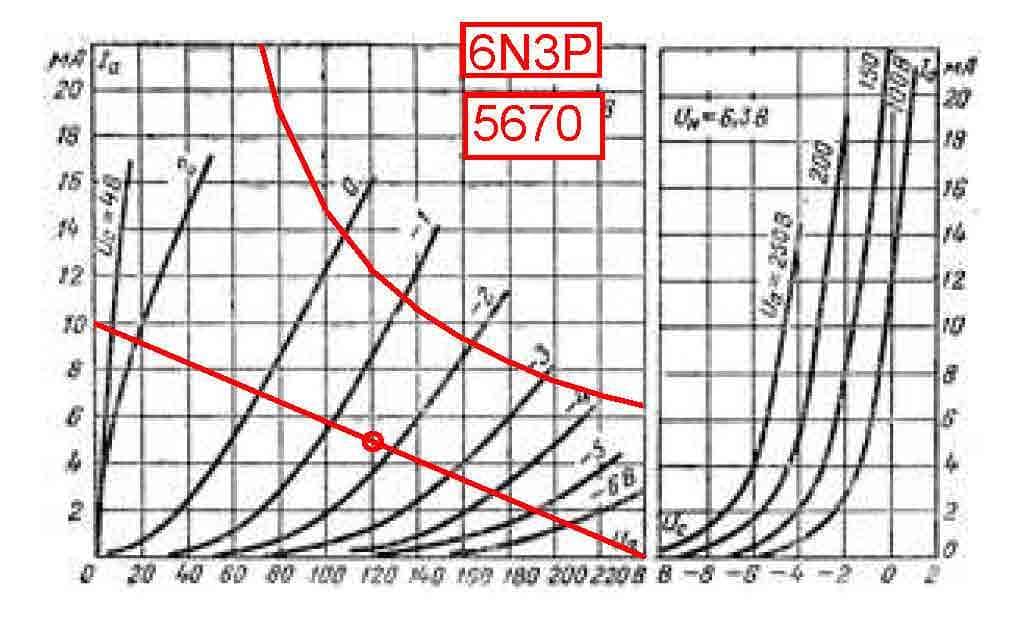

Radna tačka za 6N3P, bez ikakve izmene šeme, samo sa adapterom 6N3P/E88CC
