LM4780 Integralac u izradi...

[Archangel]

Postovanje drustvo. Nakon uspesnog zavrsetka cevnog lampasa od 2x5 vati (koji jos nije stavljen u drveno kuciste, al doci ce i za to vreme!.), resio sam da napravim cipamp LM4780. Znam da se nisam dugo javljao, i za to se izvinjavam. Puno se radi, a premalo vremena se ima.



LM4780 je zavrsen. Donekle.... Mozda........ Slike jos nemam ali bice.



Imam jedan veoma cudan problem. resio sam da krenem sa napajanjem +-24V. sve je to donekle ok. Medjutim. Kada ukljucim pojacalce, jedna strana radi savrseno, dok druga bruji i propusta veoma, veoma tih zvuk. Trafo koji sam koristio; riknuo mu je primar. bio je vreo ko pec, iako je napajao 2x40w ranije.



Ima li iko ideju sta bi moglo da bude, ovako napamet, pre nego sto postavim slike?.



Hvala unapred na odgovorima. Posto sam extra zauzet i nemam vremena mnogo, necu moci odma da odgovorim na poruke, ali cu sigurno odgovoriti u dogledno vreme.



Pozdrav svima od Archangela!.

[Archangel]

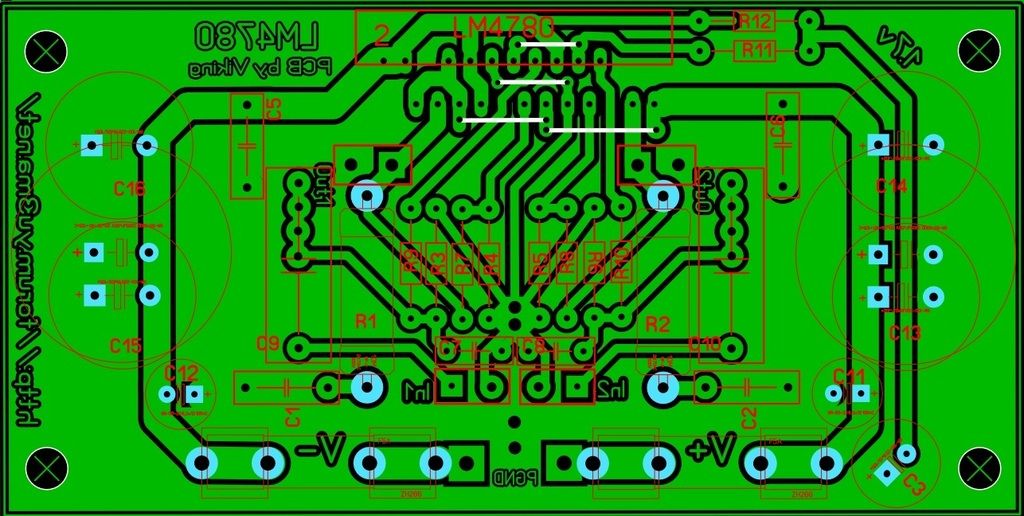

Evo sheme po kojoj sam radio. Sta bi se desilo kada bi hladnjak koji je direktno povezan la LM telo, dodirno metalni deo otpornika R12 ?.



[guja011]

teoretski ništa.

ledja LM-a su na -V a i levi kraj R12 je na -V.



ono, odokativno.

[Walter]

Da li hladnjak ide direktno na čip ili preko izolatora? Ako mora preko izolatora, da li si ga korektno namestio?

[Archangel]

Da li hladnjak ide direktno na čip ili preko izolatora? Ako mora preko izolatora, da li si ga korektno namestio?

Hladnjak sam stavio direktno na cip. Sto u sustini moze, ali stim da nedodiruje odredjene delove plocice.

[Archangel]

teoretski ništa.

ledja LM-a su na -V a i levi kraj R12 je na -V.



ono, odokativno.

Hmmmm.....



Malo sam pogledao taj otpornik R12 i izgleda da je zagreban na desnoj strani od ivice hladnjaka. postoji mogucnost, da su hladnjak i desna strana otpornika bili u kratkom spoju. Sad sam napravio odstojanje od nekih pola milimetra. cim nabavim, drugi trafo testiracu ga.



Nazalost ispod ogrebotine se vidi metalni deo otpornika......

[guja011]

savet: ukoliko si toliko u gužvi, batali popravku, to se ne radi kad si u frci.



ukoliko si radio ovu (glupavu) štampu sa forsiranom popunom, proveri da nemaš neki "viška" spoj.

[Archangel]

savet: ukoliko si toliko u gužvi, batali popravku, to se ne radi kad si u frci.



ukoliko si radio ovu (glupavu) štampu sa forsiranom popunom, proveri da nemaš neki "viška" spoj.

Heh... Ovu stampu nisam ja radio. Radio mi je lik od kog sam nabavio i LM4780.



Imam drugog prijatelja koji to radi mnogo preciznije i bolje. Nikako da odem po tu drugu plocicu.



E sad.. Dali mislis da je sam dizajn plocice glup, ili samo nacin izrade?.



Spojeve cu pogledati. Mislim vec sam ih gledao, i nisam naso nista sporno ali nikad nije na odmet gledati vise puta.. Hvala.

[ZZZ]

Da li je hladnjak bio prišrafljen za šasiju?

[Archangel]

Da li je hladnjak bio prišrafljen za šasiju?

Nisam stavljao u sasiju. Probo sam ga tako bas zbog toga da nebi doso u dodir sa nekim pozitivnim delovima ploce. Istina hladnjak je kao sto sam napomenuo direktno prisafljen na metalni deo LM-a.



Intresantno je to da je jedan kanal radio savrseno... Dok je drugi imao velike distorzije. Intresantno je i to da se cula distorzija i brujanje pre nego sto je LM ukljucio sam sebe. Mislim na ono kolo za kasnjenje unutar samog LM-a



Intresantno je i to da nijedan osigurac nije zvizno na plocici.

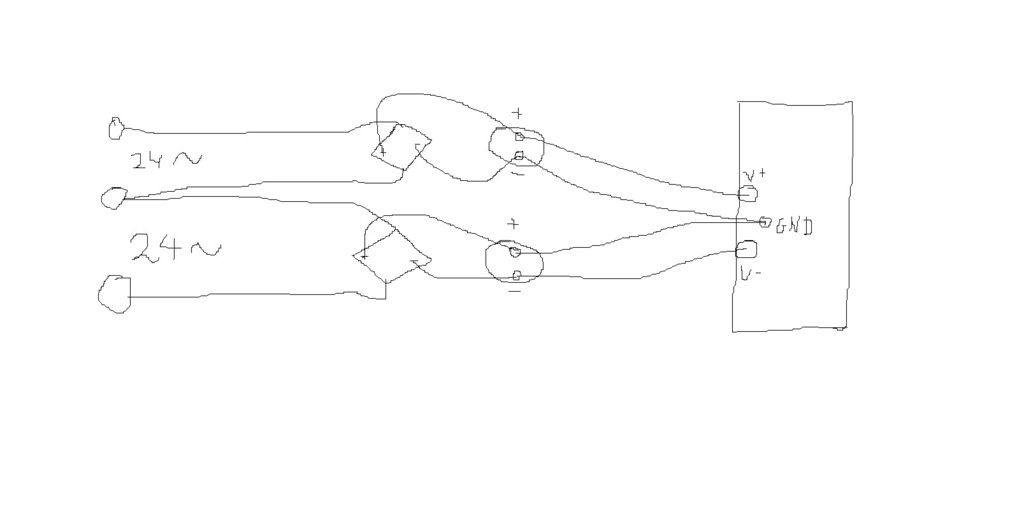

Ovako mi je reseno napajanje... Da nije tu negde greska?.



[чика-Брка]

napajanje je o.k. kako si nacrtao.



mozes da elektrolite paralelises sa 0,1 blokovima.



nece da skodi, a moze da koristi.





[Archangel]

napajanje je o.k. kako si nacrtao.



mozes da elektrolite paralelises sa 0,1 blokovima.



nece da skodi, a moze da koristi.

Hvala. Mislio sam da ih dodam kasnije svakako. Ovo zasad je samo radi testa isparvnosti.



Dali je za LM4780 dovoljno 150VA ? i recimo 24V - 35V?

[чика-Брка]

150VA je fino.



moze i 200 ali nije obavezno.



ipak ga neces koristiti za vasare ili svadbe.



24-35V ako si mislio AC, 24V je dovoljno.



ako si mislio DC, 35V je dovoljno.

[zbotic]

Pa ako je jedan kanal radio, a drugi bujio i trafo izgorio, onda ti je na brujećem kanalu nešto krivo, ukratko spojeno ili nije spojeno.

[Archangel]

Pa ako je jedan kanal radio, a drugi bujio i trafo izgorio, onda ti je na brujećem kanalu nešto krivo, ukratko spojeno ili nije spojeno.

Provericu jos jednom sve elemente. Ko zna meni se sve nesto cini da ima veze sa onim otpornikom R12. Jer su hladnjak i njegova desna strana mozda bili i u kratkom spoju.



 intresantno je to da mi je samo primar izgoro....

[Archangel]

150VA je fino.



moze i 200 ali nije obavezno.



ipak ga neces koristiti za vasare ili svadbe.



24-35V ako si mislio AC, 24V je dovoljno.



ako si mislio DC, 35V je dovoljno.

pa da mislio sam da stavim bar 24 V Ac i 150VA toroid



Samo cu obavezno da ga zastitim nekim osiguracem.

[progster]

Proveri sve otpore najbolje, meni je dok sam testirao Babela otišao 5W otpornik u sorsu i pored njega još jedino trimer za offset, svi poluprovodnici ostali čitavi. Odlemi jednu stranu tog R12 pa ga proveri, i sve ostalo ako je to uredu. A i ova pločica mi se baš ne sviđa, jeste dobro za gnd ali... Valjda zato što ovo ne bih mogao da napravim nikad a da vodovi budu ovako idealni i da se nigde ne prespaja.

[Archangel]

Proveri sve otpore najbolje, meni je dok sam testirao Babela otišao 5W otpornik u sorsu i pored njega još jedino trimer za offset, svi poluprovodnici ostali čitavi. Odlemi jednu stranu tog R12 pa ga proveri, i sve ostalo ako je to uredu. A i ova pločica mi se baš ne sviđa, jeste dobro za gnd ali... Valjda zato što ovo ne bih mogao da napravim nikad a da vodovi budu ovako idealni i da se nigde ne prespaja.

Proveravao sam jakom led lampom tako sto sam osvetlio pozadinu plocice i nista... No Provericu jos koji put.



ni meni se nesvidja gustina plocice, a ni kvalitet izrade.....

[guja011]

proveravaj ommetrom. ne moraš po pločici tj trackovima, meri na lemovima.

doduše, ako si ubio 1/2 LM ko zeca, i merenje može da vara.

[simplicisius]

Napajanje nije dobro spojeno. Ako imaš dva gretz ispravljača srednji izvod (masa) treba da bude spojen samo iza na kondenzatorima.



Naizmenični izvodi sa transformatora treba da budu odvojeni jedan od drugog bez spajanja na masu !!!!!

[ZZZ]

Da. sa 2 greatzova mosta to b trebalo da i izgleda ovako.

nedostaje jedan veza i praticno nisi imao stabilan GND (0V)

[zek]

Najverovatnije, po skici koju je dao, da mu je zajednički centralni izvod na sekundaru, odnosno da nema dva odvojena izvoda na sekundaru trafoa.
