LM4780 Integralac u izradi...

[guja011]

koga pitaš

[Archangel]

koga pitaš

 Prosvetli me. Ne kapiram bas najbolje.

[progster]

Bolje velikog štrumfa pitaj, samo ga mrzi da traži, moraš da čekaš dok ne odvali nogom pa se onda iznervira, e ako je to taj koji ti treba dobiješ trafo.

[guja011]

hah, zeznuo si se , torusi nisu na podu, samo ćoškaste elme.

sedlbaueri taleme su na nekoliko polica.

kad smo kod poda juče sam otkrio tj napipao nogom 2 kom 24v/20a.

[Archangel]

Bolje velikog štrumfa pitaj, samo ga mrzi da traži, moraš da čekaš dok ne odvali nogom pa se onda iznervira, e ako je to taj koji ti treba dobiješ trafo.

A tooo. Pa da budem iskren Veliki strumf mi je vec pomogo ranije u izgradnji cevasa . Bilo bi okrutno s moje strane da budem bas toliko nepristojan.

[Archangel]

hah, zeznuo si se , torusi nisu na podu, samo ćoškaste elme.

sedlbaueri taleme su na nekoliko polica.

kad smo kod poda juče sam otkrio tj napipao nogom 2 kom 24v/20a.

Ja svoje ormane nesmem ni da otvaram bojim se da mi ne padne na glavu, neko napajanje, pc ploca ili kakva kartica, a nadje se i po koji cd rom.

[guja011]

imam BEX na 20 metara od lokalčeta, svratiću do njih da pitam dal Čokiraju.

ako oće, eno tebi veselja.

[Archangel]

imam BEX na 20 metara od lokalčeta, svratiću do njih da pitam dal Čokiraju.

ako oće, eno tebi veselja.

Cokiraju.....   A sta vam je na pameti kolega?. Da se propisno pripremim.

[guja011]

pa trafa.

torus, ispravan. ono bar kod mene je ispravan. za Čoka-smoke si ti zadužen

[Archangel]

pa trafa.

torus, ispravan. ono bar kod mene je ispravan. za Čoka-smoke si ti zadužen

 Ahaaa pa naravno!.

[guja011]

beksirano.

[Archangel]

beksirano.

Hvala najlepse! po drugi put.  Cim zalegne, nastavljamo sa testovima, stim da ce ovoga puta dobro da se zastitimo.

Inace danas sam prelemio sve ponovo i pazljivo pregledao svaki vod .

[guja011]

imaš i čep sa maticom ali i tanjirić. da te ne buni, ti odaberi koje ćeš za montažu.

ima i nekoliko guma. kraće žice 1 sekundar, duže drugi. ili lepo premeri omski.

poštarina tvoja, kažu dobiješ sutra.

[Archangel]

imaš i čep sa maticom ali i tanjirić. da te ne buni, ti odaberi koje ćeš za montažu.

ima i nekoliko guma. kraće žice 1 sekundar, duže drugi. ili lepo premeri omski.

poštarina tvoja, kažu dobiješ sutra.

Podrazumeva se . Jos jednom Hvala!!!

[Archangel]

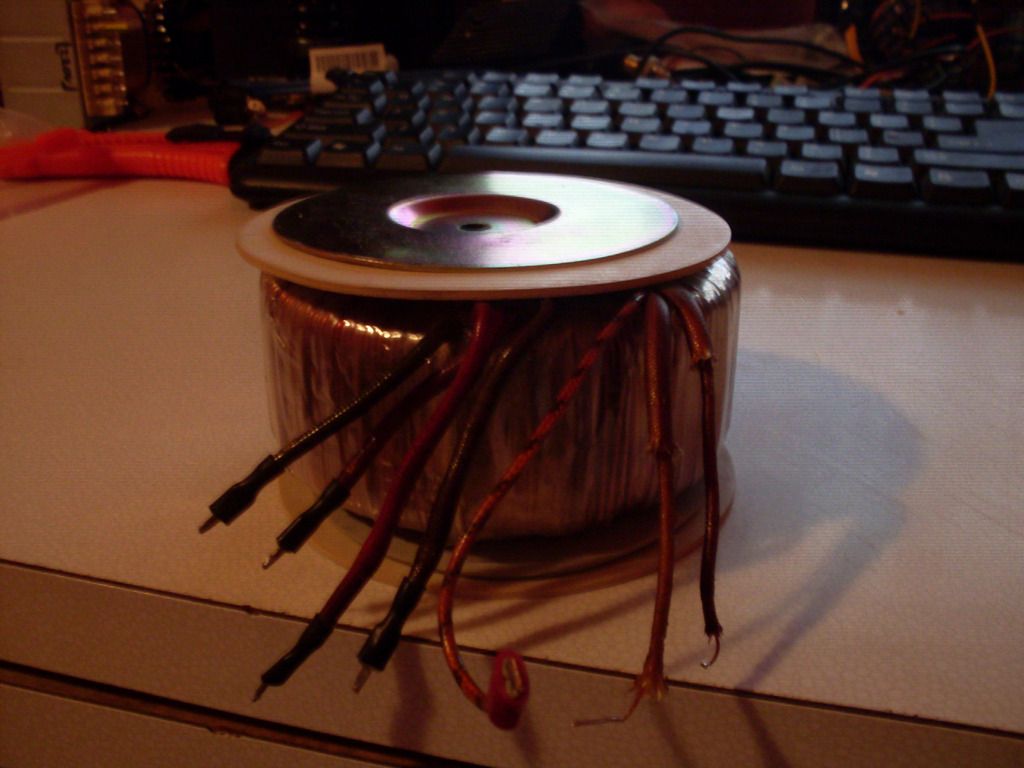

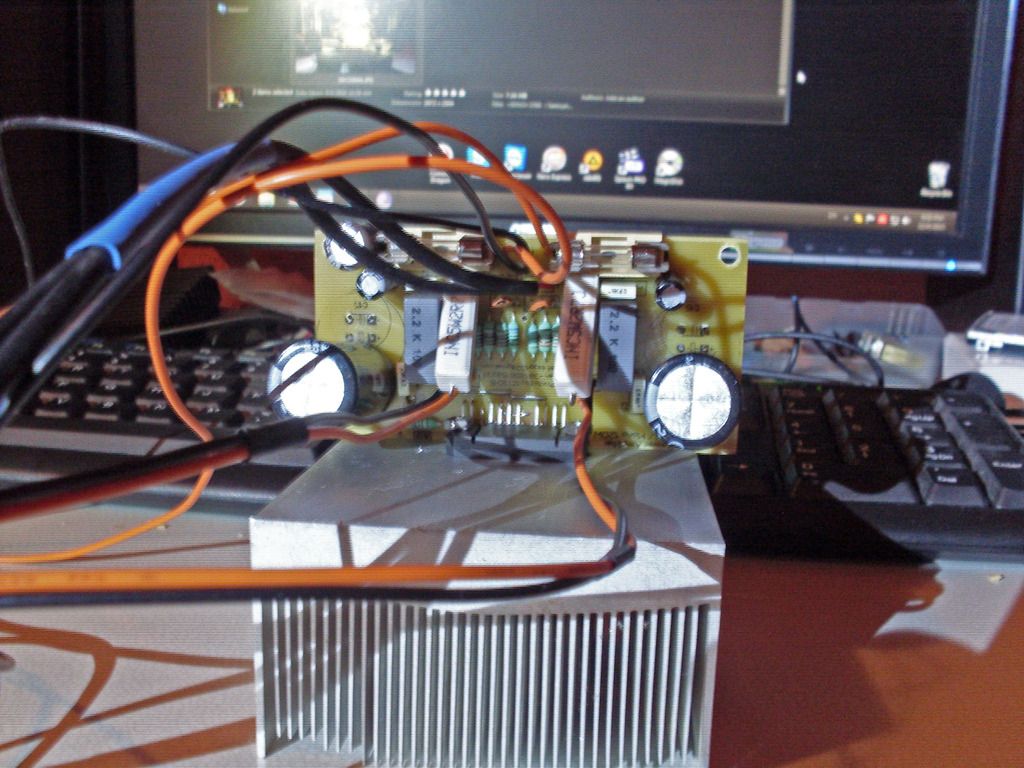

Postovanje!. Trafo je stigao    , a evo i nesto slika:

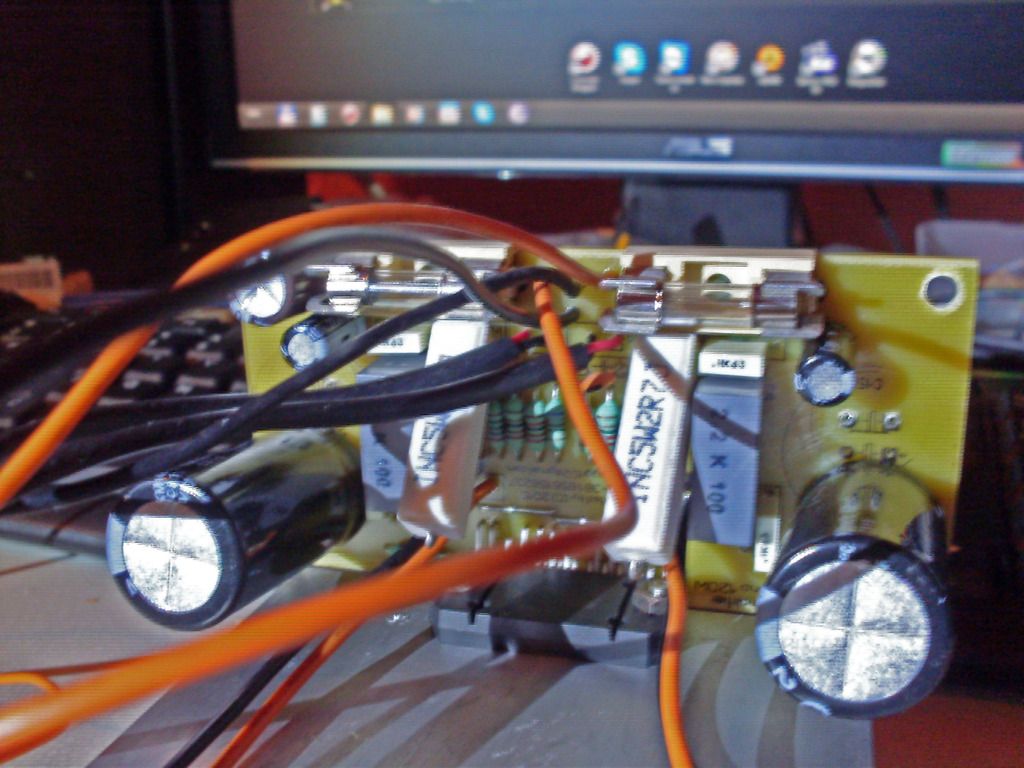

E sad cemu sluzi ona crvena zica mislim da je na primaru?. Koliko da stavim osigurac na primar da bih zastitio trafo od pregorevanja?. Otpornik na zadnjoj slici je zemenjen.

[stein]

E sad, kako bi bilo da taj mali zeleni otpornik odlemiš odatle pre sledećeg uključivanja i zalemiš ga sa donje strane pločice, a zarad mira u duši, navučeš preko njega komad bužira, pa onda...



[Archangel]

E sad, kako bi bilo da taj mali zeleni otpornik odlemiš odatle pre sledećeg uključivanja i zalemiš ga sa donje strane pločice, a zarad mira u duši, navučeš preko njega komad bužira, pa onda...




hmmm vidis to uopste nebi lila losa ideja. ce bude tako .Naravno to cim dodjem do vremena stim se nebik vise zezao.



No ovako prvo i primarno sada mi je da zastitim primar od topljenja tj pregorevanja. Osiguracem naravno.



Drugo... sekundari su zasticeni 5A osiguracima. Ako se nevaram mislim da je guja pominjao da ovaj trafo izdrzava nekih 20A Na sekundaru.

[guja011]

pajz da se nisi malo preračunao. da je ljubljenih 20 ampera, bio bi 2x20Vx20A , kolko izađe? 800, ha?

imaš nekih 20ak volti po sekundaru, nominalne struje 3,7A, ajd max 4A.



ako si pitao za štraftastu žicu sa ušicom, spoji na kućište, ili ostavi izolovano. to ti je skrin, obično ide na plekariju uređaja.

[guja011]

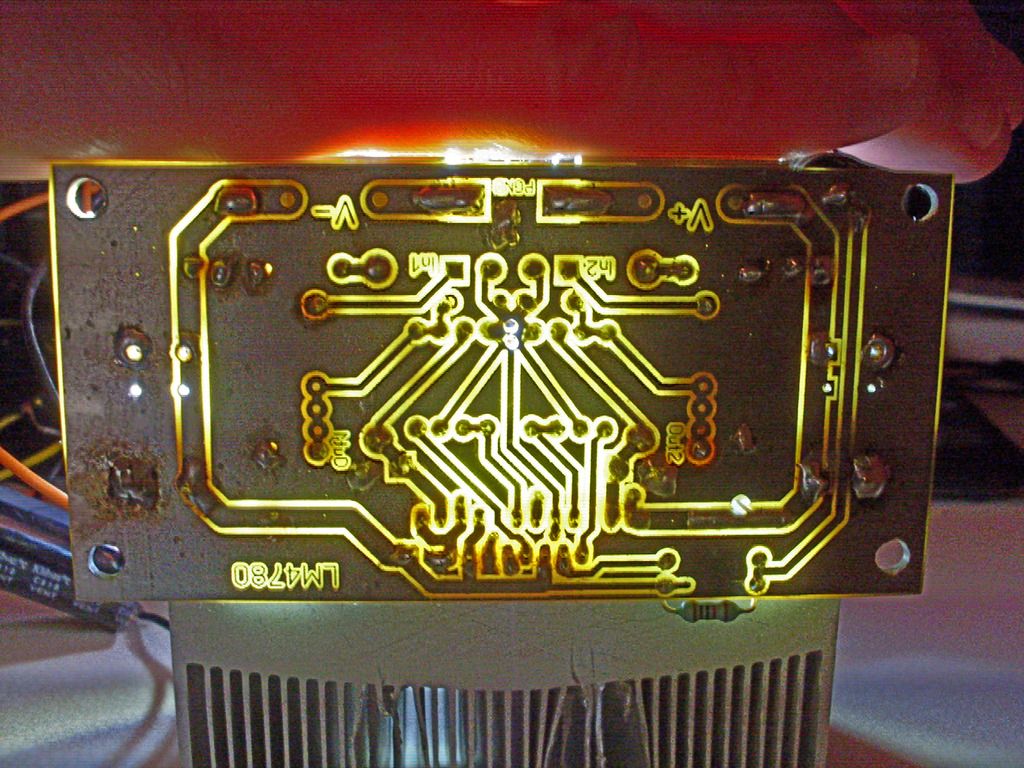

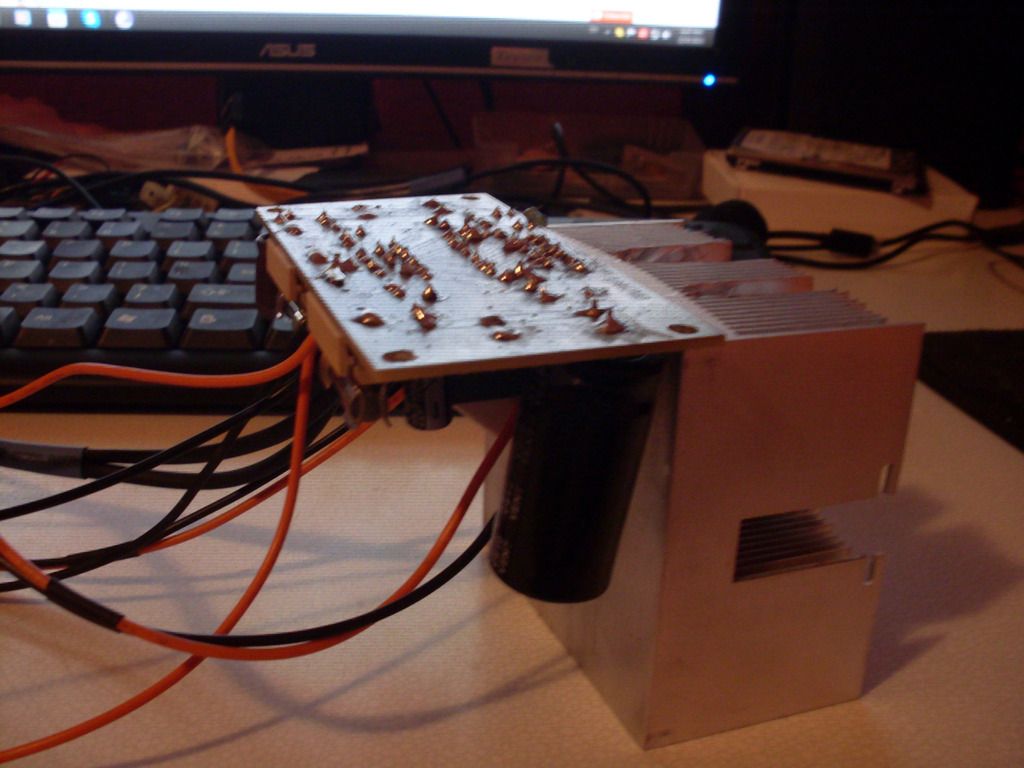

uzgred, uzmi staru četkicu za zube ili sličnu tvrđu i postavi pcb kao na zadnjoj slici i sa malo nitroa speri taj kalafonijum.

ume to da sakrije neke gluposti, ovako budeš siguran da nema viška spoja.

[Archangel]

pajz da se nisi malo preračunao. da je ljubljenih 20 ampera, bio bi 2x20Vx20A , kolko izađe? 800, ha?

imaš nekih 20ak volti po sekundaru, nominalne struje 3,7A, ajd max 4A.



ako si pitao za štraftastu žicu sa ušicom, spoji na kućište, ili ostavi izolovano. to ti je skrin, obično ide na plekariju uređaja.

Hmm znaci to mu taman dodje oko 150VA. Sto je sasvim ok za ovaj LM. Samo mi nije jasno zasto su stavili onda 5A osigurace? Verovatno su racunali na veoma kratkotrajnih 5A. U teoriji , a Bogami i u praksi ta snaga bi trebala biti savim dovoljna. a i amperaza. E sad vidjo sam ako sam ja dobro shvatio, ljudi stavljaju dosta manje amperaze na primar. Pretpostavljam da pojacalac nece povuci 5A  na tihu muziku, pa ni na normalnu.... Videcemo.. Nema zurbe sve u svemu.

[Archangel]

uzgred, uzmi staru četkicu za zube ili sličnu tvrđu i postavi pcb kao na zadnjoj slici i sa malo nitroa speri taj kalafonijum.

ume to da sakrije neke gluposti, ovako budeš siguran da nema viška spoja.

A taman sam se pitao cime to da skinem!. Dakle vec sam odustao skoro od toga.   Ce bude odradjeno!



Moram drugacije prelemiti ispravljacki deo i probati prvo njega samog. Izmeriti napone pa idemo dalje.



Nakon toga cu proveriti jos koji put ima li kratkih spojeva. Na kraju cu proveriti sam cip. Mericu mu otpornosti na ulazu, izlazu itd.



E tek nakon toga svega krece prava stvar!!!

[stein]

Elem, imaš tzv brze i spore (slow-blow fuse) osigurače. U trenutku npr kratkog spoja, na osigurač ume da se stušti višestruko veća struja od nominalne i ovaj bi trebalo da vrisne da zaštiti ostatak elektronike. Mora se paziti da se koristi onaj tip osigurača koji je predviđen na zadatoj poziciji.



Ne bih da ronzam ali dobro pregledaj ona dva lema na + i - grani/vodovima gde su ti filtarski elektroliti, poprilično kabasto deluju, da nije koji slučajno pregabaritan - teško je ovako biti siguran, samo na osnovu slika. Ostatak vodova mi deluje okej u smislu nepostojanja spojeva gde ne treba da ih bude.



Što se tiče kalofonijuma, on ne bi trebalo da bude neki problem, pasta je s druge strane, a pogotovo kod RF uređaja veliki no-no. U svakom slučaju, ne može da škodi da poslušaš Guju. Ako nemaš nitro, možeš da koristiš medicinski alkohol ili votku, izdašno
