F5 preveliki DC offset

[chakija]

Šta se dešava kada F5 dobije recimo ~2VDC na ulazu?

Imao sam situaciju gde nisam premerio DC na izlazu iz nekog preampa i priključim ga na F5. Citronic ima cond na ulazu pa ga bolelo uvo za DC. F5 nije bio te sreće...

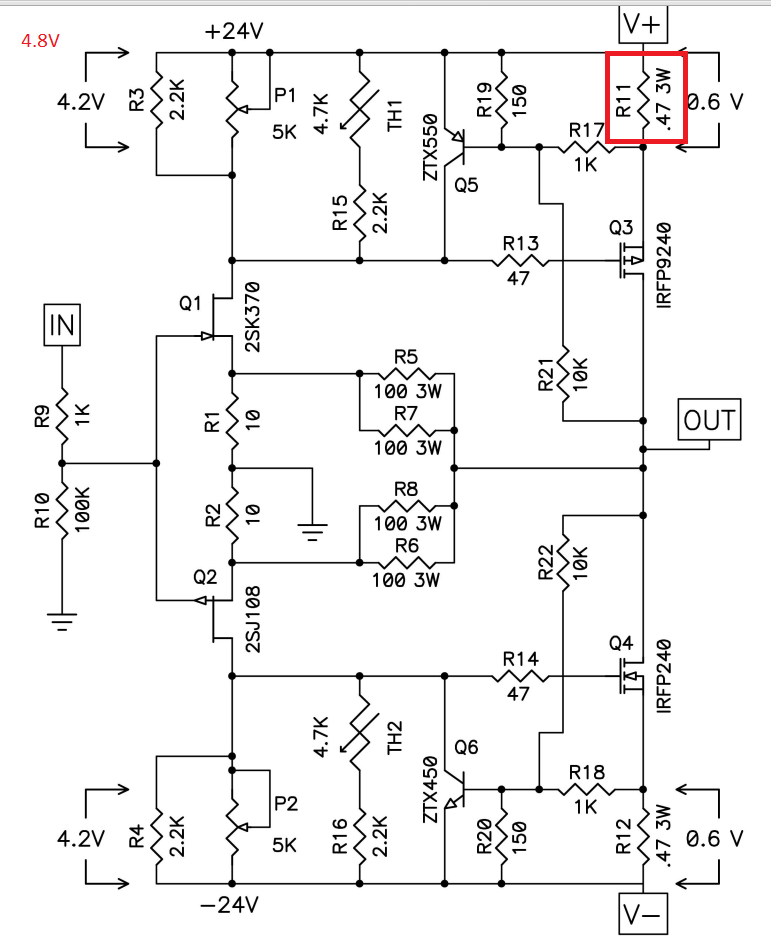

R11 i R12 su počeli da gore, ali je bitno da su zvučnici preživeli. Pojačalo za divno čudo i dalje radi iako su otpornici R11 i R12 pocrneli. Hteo sam da pomenjam nagorene otpornike pa sam umesto postojećih 2x1R 3W koji su na pločici, ubacio sam 0,47R neinduktivne 5W keramičke (zadesilo se međ delovima).

Probao sam da podesim bias prema uputstvu, ali kad dostignem napon 0,6V preko R11/R12, DC offset mi ode na 300mV i ne mogu da ga nuliram sem ako jednu granu spustim na ~0,15V. Jel može neki blic savet šta da merim/menjam kako bi nulirao offset, a doveo pad napona na bar približno isti nivo?

Na R3 imam pad napona 5V odnosno 4.8V ako je to išta pomaže...

[Zen Mod]

proveri sve otpore

[BANAT]

 Chaki



Taj F5 sa te tvoje seme je izmedju ostalog i DC pojacalo ,



odnosno svaki DC signal na ulazu pojacala bice pojacan i pojavice se kao DC signal na izlazu koji naravno ne godi zvucniku ,



ako izvor AF signala recimo iz nekog preampa ima i neku DC komponentu neko resenje je staviti blokac na ulazu tog F5 , recimo vrednosti 1uF - 2uF .

[ManicP]

Nemo se zezaš s tim. Sa 2VDC na ulazu ti zvučnici vide otprilike 6x toliko, nisam siguran da im prija.



Dok sve ne proradi kako dolikuje Banat je dao dobar savet. Iza konda ćeš imati otpor 1K redno, turi neki kršten polipropilen i uživaj.

[chakija]

DC sa preampa sam rešio - ladno je jedan novi relej na selektoru ulaza puštao iz nekog razloga 0.8V na put signala. Da li se to još nekom dešavalo?

Ono što me buni je kako to da imam toliki offset, a sa prethodnim otpornicima sam mogao da nastelujem na cca 5-6mV. Jedino što mi pada na pamet je da je vrednost tog novog otpora drugačija? Napominjem da je pojačalo uredno radilo i nakon incidenta, ali da bi bio siguran uzeo sam da zamenim r11 i r12.

[Zen Mod]

aman



proveri ostale otpore, posebno one u povratnoj sprezi

[guja011]

a, pa ne može.

ovo je tek prva epizoda serijala "Išla baba po krovu".

[Zen Mod]

sta ono bese ...... post #8 ?



[chakija]

Proverio sam otpore...deluju OK.

[chakija]





Do mene do mene do mene...sad kada sam vratio sve na mesto i malo se poigrao sa p1 i p2 uspeo sam da gi nariktam na 0.1mV offseta i 0.6V

[stein]

[chakija]

Driftuje vrednost tu oko 8-9 mV...što je super.

Ono što nije super je ovaj preamp koji je umalo presudio i F5ici i zvučnicima.

Stavio sam 1uf philips polipropilence na ulazu F5. Ubija DC na ulazu pa tako na izlazu imam oko 30-50mV pri nekoj normalnoj glasnoći. Uticaj konda se itekako čuje...

Ono što je posebno čudno je što kad smanjim pot na preampu do kraja, na jednom kanalu imam 20DCV na izlazu iz F5-ice! Čuje se blagi "tump" na tom kanalu u tom momentu. Kako pojačam, DC se vrati na tih nekih 50tak mV. Na samom izlazu iz preampa imam 70tak mV DC-a na OBA kanala.

Drugi kanal na preampu nema ovu anomaliju. U pitanju je preamp sa opampima bakes miler bm 9 koji takođe nema nijedan kondenzator na putu signala. Zvučno mi je to možda i najdraži preamp, ali eto nešto zezači samo tako.

A baš mi se sluša F5

[ZZZ]

ne cuje se samo thuuump, sigurno ti driver izadje iz normalnog polozaja za 1cm... na dobrom si putu da ostetis drivre trajno

ako vec nisi. koliko si puta dobio buuumph?



Nije dovoljno jasno sta se desava

1. da li F5 bez ikakvog signala i kabla na ulazu ima bio kakav off set?

2. da li preamp bez prikljucenog ampa ima offset i kada u odnosu na nivo pota?

.

mozda je pot na preampu neispravan?

[Zflazar]

Čakija, ti baš imaš F5 ampova u višku?



nisam ljubitelj ali matere ti preguraj par komada u špajz dok ne naiđem i pokupim ih i čuvam dok te ne prođe piromanija sa neispravnim pretpojačalima.



Batali govna, džabe ih posipaš šećerom o prahu meće postati princes-krofne

[Aleks]

Stavi neki visokokvalitetan 10uF MKP između ampa i preampa, čuje se razlika zato što si stavio samo 1uF.

Bajpasuj tim od  1uF.

[ZZZ]

Po shemi F5 ima na ulazu prema masi R od 47K

sa 1uF Flow je oko 3.3Hz -3db tako da je to dovoljno.

sa 10uF bi bilo -3db na 0.33Hz - nema potrebe...

10uF je za 10K na ulazu uredjaja

.

nije to problem u ovom slucaju

[чика-Брка]

ah taj solid state.



mada, ponekad i svetleci uredjaji imaju bubice.



[chakija]

ne cuje se samo thuuump, sigurno ti driver izadje iz normalnog polozaja za 1cm... na dobrom si putu da ostetis drivre trajno

ako vec nisi. koliko si puta dobio buuumph?



Nije dovoljno jasno sta se desava

1. da li F5 bez ikakvog signala i kabla na ulazu ima bio kakav off set?

2. da li preamp bez prikljucenog ampa ima offset i kada u odnosu na nivo pota?

.

mozda je pot na preampu neispravan?

Sreća pa su beyme poprilično otporne na budalisanje...

Na izlazu f5 bez priključenih ulaza i zvučnika imam oko 5-8mV

Na izlazu preampa u položaju puta na 9h imam oko 90mV i 50mV. Kada smanjim na 0, imam 20V i 25mV! Kada pojacam do kraja imam 2V i 1.2V .......

[stein]

Sreća pa su beyme poprilično otporne na budalisanje...

Na izlazu f5 bez priključenih ulaza i zvučnika imam oko 5-8mV

Na izlazu preampa u položaju puta na 9h imam oko 90mV i 50mV. Kada smanjim na 0, imam 20V i 25mV! Kada pojacam do kraja imam 2V i 1.2V .......



A sve pričaš o DC naponima (?). 20VDC na izlazu preampa bi me nateralo da trenutačno izmerim napajanje preampa i vrednost napona napajanja uporedim. Na izlaznim pojačalima sa simetričnim napajanjem bude pola napona napajanja kada izlazni geknu u jednoj polovini ampa. Ali onda to bude trajno stanje. Nego, kako i gde je potenciometar uvezan u preampu? Na ulazu kao klasičan razdelnik napona? Ako jeste onda mi mozak nema pametnih ideja...

[Fukushima]

Daj boze da je sve u redu sa spulnama zvucnika (da ne malerisem). Izbaci taj preamp i ne turaj ga dok ga ne popravis, bez obzira sto si stavio kond na ulaz pojacala.

Koji je preamp u pitanju?

[ZZZ]

Ne verujem da su spulne iste kao sto su bile pre tih 20V DCa?

ti je na momente prolazila jako velika struja. Ali mozda prostim merenjem otpora moze da se utvrdi da li je priblizno ili isto kao sto je i bilo.

Ako je otpor osetno manji onda su se namotaji istopili i spojili medjusobno...

[chakija]

Uh pogrešio sam... Izvinjavam se! Kada smanjim na 0 na preampu, Imam 160mV DC na oba kanala, ali na izlazu na F5 imam 20VDC na jednom kanalu a na dugom imam 50mV...na 9 sati imam oko 30mV i oko 80mV na tom problematicnom kanalu.
U pitanju je bm9 backes muller. U njemu su sve opampi neki sa metalnim kućištem.

Moram priključiti na citronica preamp pa da vidim da li i on baca 20DCV na tom kanalu ili iz nekog razloga samo f5 ima taj problem...





EDIT:

Sad proverio...na citronik-u nemam DC-a...cca 7mV na oba kanala u bilo kojoj varijanti.
