AK4490EQ

[sir Oliver]

Za sad sa izlaza dac plocice.

[Nesic]

OK. Na toj PCB je malo teže drugačije izvesti, bez sečenja vodova ili skidanja neke komponente. Ova nova sa AK4490 je dosta fleksibilnija po tom pitanju.

[Aleks]

Jok. Samo se odleme otpori 1k na izlazu DAC-a, tu zaleme žice koje vodiš di ti volja.





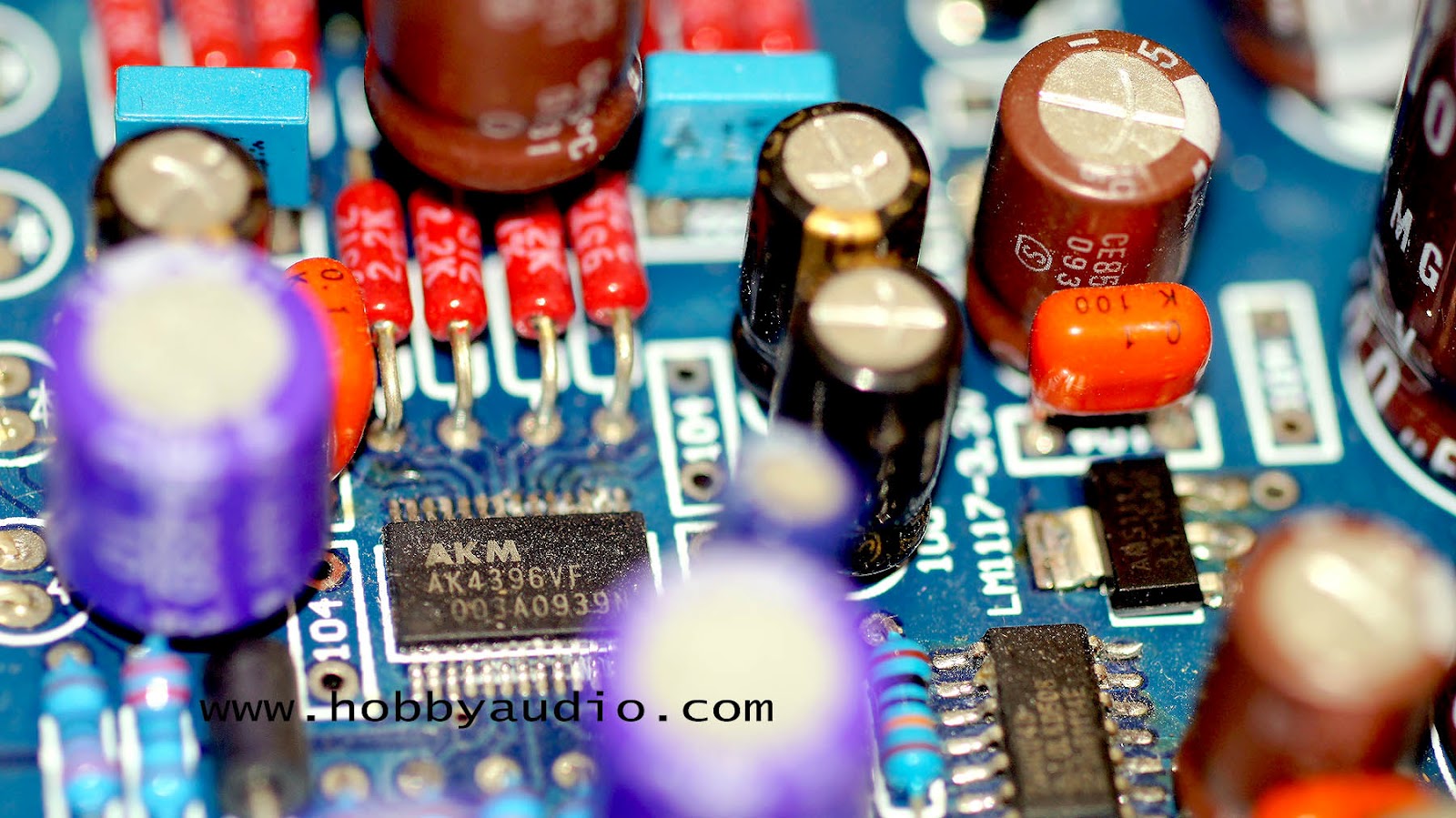

(crveni 2k2 na ovoj slici)



Aj da ne offtopičarimo, tema je 4490

[sir Oliver]

Malo je pipavo  to  kod JLSoundsa.

A i ovi  OPA glume  filter pa bi njihovo preskakanje bilo  diskutabilno

[Nesic]

@A



Nije to taj DAC



@S



Odradiš sve cevima.

[Aleks]

Da da da vidim..

Pa eno malih otpora, oni se izbace.

Što reče Sipi, opampovi nemaju šta da traže u audio industriji. LP filter ispred laNpe..

[silentbob]

Moze li se ovo koristiti ili prilagoditi kao tube LPF i buffer za ak4xxx dac?



http://www.tubecad.com/2012/05/blog0229.htm



Video sam da ga na big diy u no dac temi predlazu...

[ZZZ]

Odavno sam pravio plocicu sa lampom i sad je iskoristio, pa  ne znam bas tacne vrednosti ali nista posebno .

20K grid

1MOhm  sa ulaza na masu.

220   Ohma  katodni otpornik

Izlaz sa anode, 4,7 uF ( variraj do 10 uF), 100K (47k) na masu

Anodni otpornik podesi da bude 150V  HV (40K verovatno)

grejanje 6,3V

koja je bila cev u pitanju?

[ZZZ]

Moze li se ovo koristiti ili prilagoditi kao tube LPF i buffer za ak4xxx dac?



http://www.tubecad.com/2012/05/blog0229.htm



Video sam da ga na big diy u no dac temi predlazu...

moze, za dacove sa balansiranim izlazima, i naponskim izlazima. balansirani na single ended. signal

sklop nema nikakvo pojacanje, to jest neto manje od 1.

Naponskim dacovima  i nije potrebno nikakvo pojacanje. Vec imaju i vise nego dovoljno.

[Nesic]

ZZZ, mogao bi da nam sklopiš neki vrh izlaz za ovaj AK4490

[Impuls]

Nije problem izlaz vec low pas filter. Samo sa jednim RC se ne moze dobiti filter koji ce ubiti svu digitaliju. Ako ga odsecete suvise visoko nece biti za duze slusanje. Ako ga odsecete suvise nisko izgubicete gornji spektar. Ako uradite filter viseg reda onda se opet vratite da to ne zvuci dovoljno opusteno... Ako je sistem los i ne moze odsvirati visi spektar, ili ako vec ne cujete visi spektar sve ce vam odgovarati. Ja licno ne mogu da slusam ako mi digitalija prolazi kroz audio lanac.



Kod Tuturutu-a je u izlaznom filtru na jednom mestu bila kombinacija 3,2nF pa mi je bio utuljen u cineli pa je sad 2,88nF i to je vec glasno, kako je Dzele naveo.



Jedan od odlicno ocenjenih fabrickih uredjaja je Hegel HD11. Dac pleni na prvi ton. Glasovi su zvonki i treperavi. Efekat wow je trenutan. Posle 30 sekundi sam ga iskljucio i stavio na oglas jer je vec i nakon tih 30 sekundi u usima bio sum kao da sam bio celo vece u svatovima pored glasnog ozvucenja. Mozda jeste odlican ali ne za mene. Ovaj kinez ovako sredjen me vise zadovoljava od Hegela, pa eto smernice koliko je dobar

[Nesic]

ZZZ, mogao bi da nam sklopiš neki vrh izlaz za ovaj AK4490



+ sa LPF ispred izlaza

[ZZZ]

naponski dacovi imaju relativno veliku unutrasnu otpornost kao generatori oko 1K ili vise do 2K.

I nisu dobri driveri ni za trafoe ni za pogon kablova. To im nije ni osnovni zadatak

Sa druge strane, imaju i vise napona p-p nego sto je potrebno. visestruko od osetlivosti ampova cak i bez preampa...

...

Vecina izlaza naponslih dacova ima offset koji je 1/2 napona napajanja dac chipa. Obicno je to 2.5V za 5 napajanja, ili 1.65V za 3.3V.

Prvo taj offset treba dovesti na 0V na izlazima. Bez pojacavanja signala. Onda filter viseg reda, pa na izlazni niskoimpedantni buffer.

...

Lampe kao pojacavac ili bilo koji drugi pojacavacki stepen nema potrebe ubacivati, i pogresno je koristiti sa dacovima sa naponskim izlazom.

Narocito ako posle daca dolazi preamp.

To je osnovno da se shvati. Cevi Da ali u ovom slucaju samo kao buffer - bez pojacanja i sa nizom impedansom generatora. Najniza je oko 200oma sa ECC88 od klasicnih malih cevi. Dok je sa 2SK170 to oko 40oma.

...

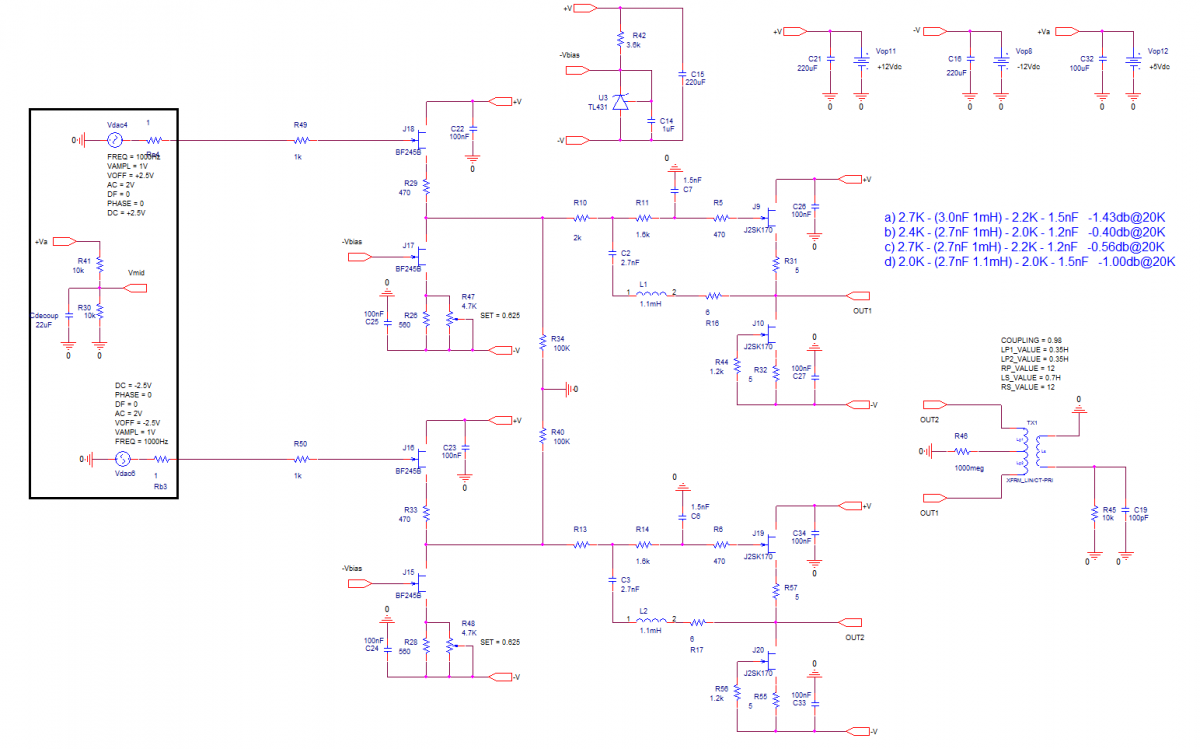

Isprobao sam jedno NO-C resenje sa jfet tranzistorima i filterom i OK je. ALI je balansirani treba trafo za SE izlaz. ILI uzeti signal sa + periode. ILI koristiti na primer ovaj tube bal to SE sa linka gore... BF245B verzija na 6mA. podesiti offset 0V trimerom. Filter je Philipsov mutistepeni. 6oma R posle 1.1mH je DC otpornost prigusnice i nije potrebno dodavati. Tranzistori po mogustvu upareni ali i ako nisu ti skopovi rade sa pojacanjem oko 1 pa nije kriticno sve dok su razlike umerene.

Isti sklop moze i za DSD dacove...

...

Moze i odmah na cevi na primer Broski catode follower. Pa onda filter i posle filtera cevni buffer.

Ali tu postoji 4-5 C na putu signala. I napajanje je +-90-120V. Sa ECC88 trebalo bi da bude oko 200oma izlaz sto je dovoljno za pogon kablova i ulaza u preamp.

[ZZZ]

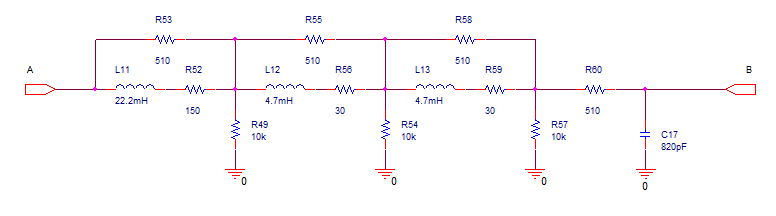

ima i jos jedan jako blag filter koji opada od 1K do 20K sa 0.5-0.6db.

I moze da bude koristan u korigovanju. Posto skoro svi izmereni dacovi imaju porast od 1-1.5.

A kada se ukluce interni digitalni filteri jako se narusava faza. isto utvrdjeno prostim merenjem...

Ove komponente se mogu naci po radnjama, recimo 22.2mH je 2 x 10mH + 2.2mH a otpor iza nje je DC resistance prigusnica

Isto moze i za DSD.

...

[ZZZ]

Pokusacu da uradim neki jednostavni cevni po mogucstvu no-C prihvatni sklop iz daca. Da smanjim broj cevi, i kombinujem sa JFETovima, i da -HV svedem na -12-15V, tako da ostane samo 1 grana visokog napona. Mislim visokog oko 120-150V.

Cevi sa visokom transkonduktansom koja je u ovom slucaju neophodna kao osnova za nisku impedansu, oko 200 oma

ne zahtevaju vece napone napajanja, a od pristupacnih i poznatih to su PCC88, ECC88, mogu i 6080 ali se one greju malo vise...

[Impuls]

Audio Alchemy je radio LPF na svojim dac-ovima sa zavojnicama i to zvuci vrlo lepo. Pokusao sam da uradim to isto na drugim dac-ovim ali je ispalo da je jako osetljivo na polozaj zavojnika kako u kutiji tako i medjusobno. Audio Alchemy korisi zavojnice od loncastih jezgara.



Sto se tice cevi ja licno gledam da ih izbegnem. kupi vibracije iz prostora, puckaju sa grejanjem, greju, imaju ogranicen vek i tesko je naci novu za zamenu. Mislim da tranzistora jos uvek ima dovoljno dobrih da naponski dac dobije dobar izlaz. Kod strujnih na zalost bipolarci nakon dac-a ne odradjuju posao bas najbolje. U takvoj varijanti bar prvi nakon dac-a da bude jfet pa posle mogu i bjt

[ZZZ]

Mozda je to drugi tip filtera. Zanden filter sa n notch pasivnih filtera.

to su slozeniji filteri i zahtevaju specificnije elemente. Najpriblizniji su u sadejstvu sa 6db/oct, sin(x)/x funkciji.

Ali zauzimaju dostaprostora, tesko je izmeriti bez odgovarajuce ne-standardne opreme, i imaju blazi ringing, barem na simulacijama...

...

loncasti tip ne bi trebalo da bude previse osetljiv na okolna zracenja. U principu treba odvojiti od mreznih trafoa?

...

Ove koje sam ja poslao se jako lako prave, jeftini su i malih dimenzija. A ako je potrebno mogu se prekriti bakarnim limom

radi zastite. Kod mene ovaj gore cauer multi radi bez problema doduse ima samo 1 ferrite bead

[ZZZ]

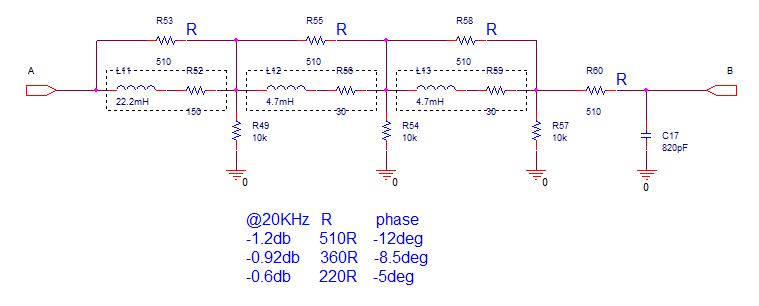

evo i nekih podataka za razlicite vrednosti samo 4 jednaka otpora u kolu kod ovog "filtera" koji jako blago obara ceo visoki spektar i ima mali fazni pomeraj.

To je slope oko -1db/(4 x oktave)= -0.25db/oct sa 510oma R za manje vrednosti je jos manje...

ovo su rezultati sa 2SK170 driverom na ulazu filtera i receiverom na izlazu isto 2SK170, znaci generator male impednse a primac male kapacitivnosti i velike ulazne otpornosti.

[sir Oliver]

Ima li neko na zajam SPI programator? Najbolje iz Niša.

LJuben mi poslao update softvera za USB

[sir Oliver]

Niki?

[silentbob]

Zar ne može preko usba da se uploaduje?

[Nesic]

Imam USB (ovako http://www.ebay.com/itm/Programmer-AVR-Minimum-System-Board-ATMEGA16-ATmega32-USB-ISP-USBasp-For-ATMEL-/351110426836?hash=item51bfcff0d4) i serial programator za ATmega. Ako može da ti pošaljem.
