vladd Napisano April 11, 2016 Share #331 Napisano April 11, 2016 Kao prvo, pitanje je sta se meri, ako se meri instrumentom, on obicno usrednjava signal, prava slika se dobija osciloskopom. Kao drugo, taj lowpass filter ma pojacanje zavisno od frekvencije, na 20kHz vec radi kao atenuator. Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano April 11, 2016 Autor Share #332 Napisano April 11, 2016 Merio sam dmm instrumentom 50hz,100hz i 1khz, istu vrednost na izlazu daca ~2v za sve tri f ocitava. Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano April 11, 2016 Share #333 Napisano April 11, 2016 Pa to su neke normalne vrednosti? 2v p-p sta ces vise? Link to comment Podeli na ovim sajtovima More sharing options...

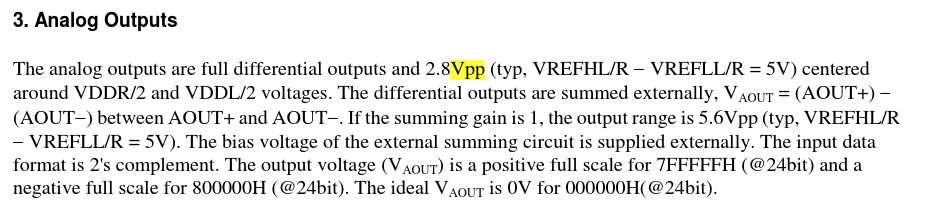

silentbob Napisano April 11, 2016 Autor Share #334 Napisano April 11, 2016 Hocu 2.8Vpp U ds kazu da je to typical vrednost Link to comment Podeli na ovim sajtovima More sharing options...
ZZZ Napisano April 12, 2016 Share #335 Napisano April 12, 2016 da ali je u funkciji tog R... Ovo kolo koje si napravio reafuje i na unutrasnju otpornost izvora. A ona je kod dac-ova novije generacije veca. (Posto osnovna namena i nije da bude izvor niske impedanse nego samo dac - posle koga dolazi driver...) sto je veca izlazna otpornost generatora to je veci i gubitak u signalu. za ove vrednosti merenja koje si dobio je to oko 3.3K izlazne otpornosti dac izlaza. Sto nije nemoguce. Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano April 12, 2016 Autor Share #336 Napisano April 12, 2016 E da zaboravio sam da napomenem, merio sam neopterecen izlaz dac-a tj nista nije bilo povezano. Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano April 25, 2016 Autor Share #337 Napisano April 25, 2016 Odlucio sam da ipak idem dalje sa BCF, pa ako bude nedovoljan nivo signala ili ne uspem da podignem onaj iz daca kasnije dodam prvi deo unbalancer-a ispred. Nacrtah i plocice (po prvi put u zivotu) pa ako neko primeti velike greske bio bi vrlo zahvalan da kaze koju Link to comment Podeli na ovim sajtovima More sharing options...

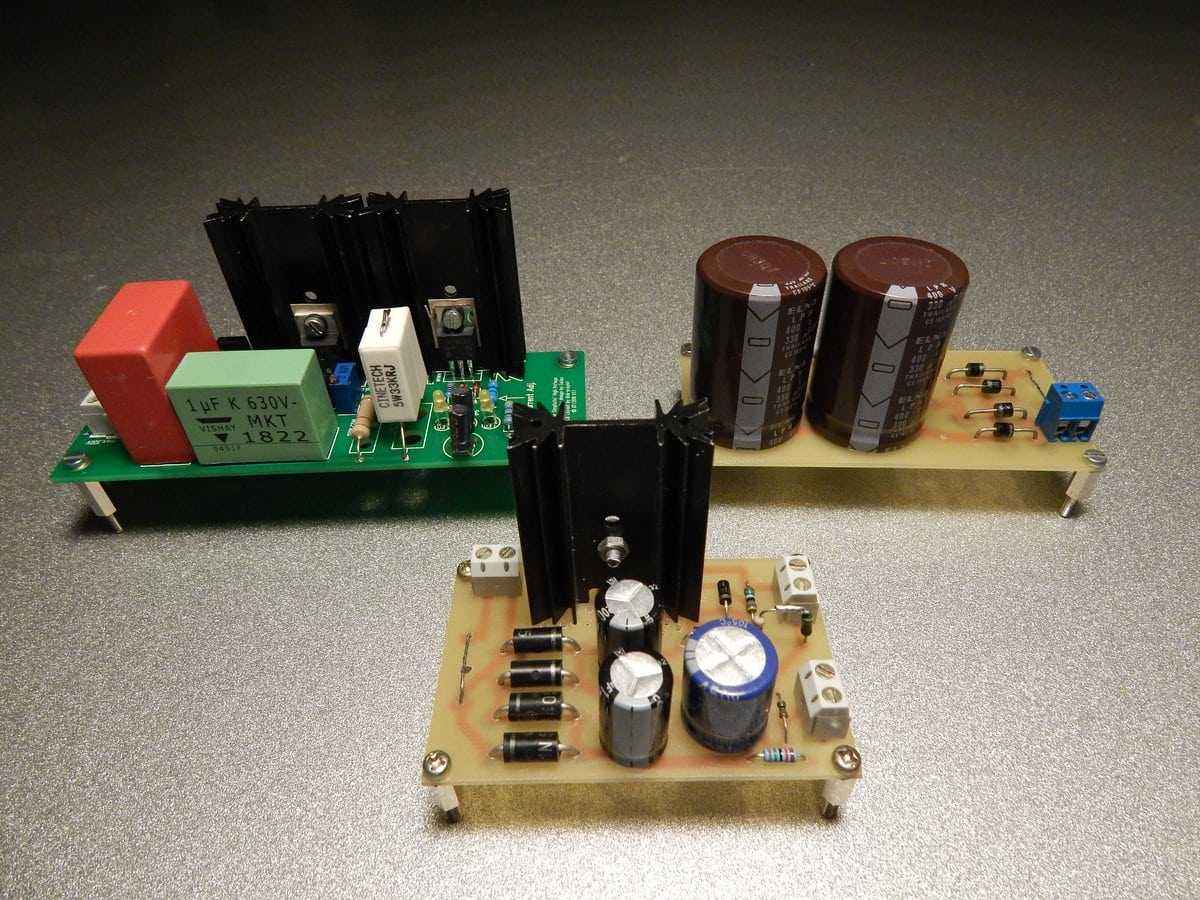

silentbob Napisano Maj 9, 2016 Autor Share #338 Napisano Maj 9, 2016 Stigle plocice od Milana, odlicno uradjeno, za svaku preporuku! Zalemljen psu. Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #339 Napisano Maj 9, 2016 Pitanje za grejanje. Krenuo sam sa LM317 u naponskom rezimu, ali sam shvatio da nece moci da greje obe lampe (oko 620mA). Trafo mi je 9 i 6.3v. Jel bolja opcija vezati lm317 kao ccs? Da li je tada bitan ulazni napon ili moze bilo koji? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 9, 2016 Share #340 Napisano Maj 9, 2016 ispravi 9V , stavi poseban LM317 CCS za svaku cev Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Maj 9, 2016 Share #341 Napisano Maj 9, 2016 jes siguran? 1,25v+ Vi-Vo tj drop 317ke plus samo grejanje je kolko volti? Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #342 Napisano Maj 9, 2016 1 hour ago, Zen Mod said: ispravi 9V , stavi poseban LM317 CCS za svaku cev E bas to bi da izbegnem, nisam napravio dve ploce za lm317 Zar ne bi trebalo manje disipacije da ima kao ccs? Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #343 Napisano Maj 9, 2016 1 hour ago, guja011 said: jes siguran? 1,25v+ Vi-Vo tj drop 317ke plus samo grejanje je kolko volti? Jel pitas mene ili Zena Ne kontam racunicu ja nadjoh ovu formulu za v-reg snagu Power Dissipated (Watts) = (Vin - Vout) * IL Sto mu dodje oko 4w a opet mi to nesto malo, ovaj drugi calc mi izracunao ladnjak ok 20C/W Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #344 Napisano Maj 9, 2016 Jel ovo formula za ccs power? P = (Vin – Vf) * I = (12 - 1.25)*0.6 = 6.4W Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 9, 2016 Share #345 Napisano Maj 9, 2016 ulazni minus izlazni pa puta struja ne pratih celu temu tako da ne znam koje ceve koristis inace mora jedan CCS po ceve , ne mogu grejaci u paralelu Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Maj 9, 2016 Share #346 Napisano Maj 9, 2016 ne govorim o snazi i ladnjaku već o zbiru padova napona.. od greca pa do pada na samom regulatoru i malo posle njega (famoznih 1,25v imedju izlaza i adj) pa kad se sve to sabere sa očekivanim naponom grejanja to bude jako knap za 9voltni sekundar, o tome je opaska. Link to comment Podeli na ovim sajtovima More sharing options...

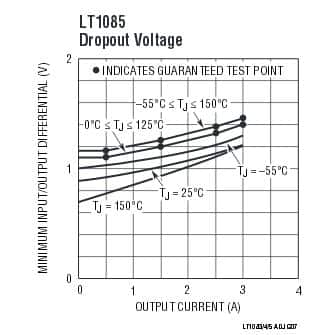

guja011 Napisano Maj 9, 2016 Share #347 Napisano Maj 9, 2016 doduše , nešto tipa lt1085 ili sličnih bi sasvim lepo odradilo posao, ima lep mali drop Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #348 Napisano Maj 9, 2016 @Zen Modceve su po tvojoj preporuci 6n23p, a pdf kaze 310mA struja @guja011 (9x1.41)-1.4-1.25=10-6.3=3.7, a to je vise od 3V koliko je potrebno za lm317. Jesam li nesto propustio Ili sam sve pogresno skontao? Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Maj 9, 2016 Share #349 Napisano Maj 9, 2016 pa i jesi i nisi. famozni 1,41 se odnosi na čistu matematiku a praksa kaže da diode idu malo više od 0.6 ili 0.7 volti koliko ti lepo pokaže multimetar pri test struji (od 1 miliamper) . dve diode su bliže (zbirno) 2 volta. drugo, tvoj ispravljeni napon nije čisti dc već ima talasnost nešto ovako Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #350 Napisano Maj 9, 2016 Dobro još - 0.6v mu dođe 3.1v što je pri 0.6A manje od 2w. Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Maj 9, 2016 Share #351 Napisano Maj 9, 2016 jes upratio crnu liniju sa gornje slike? Link to comment Podeli na ovim sajtovima More sharing options...
silentbob Napisano Maj 9, 2016 Autor Share #352 Napisano Maj 9, 2016 upratio, naci imace padove ispod 3v, hoce li to mnogo da zeza 317 kada radi kao ccs? Jel mi dobra ova racunica za snagu? Nesto mi 2w malo, to ne bi trebalo biti problem ohladiti. Link to comment Podeli na ovim sajtovima More sharing options...
