Amp sa 2SK2013/2SJ313 - galerija

Recommended Posts

Elem, cela kamara gore pomenutih u najavi. S obzirom da je orginalni thread priveden kraju ovde ću da metnem svoju spravu za jačanje leđa i ruku.

Rađen po šemi iz posta http://www.diyaudio....dpost__p__80198, u povratnoj spregi 2x100 Ohma umesto 2x150 na sliki.

Otpornici svi metalfilm, 0,6W, 1W i 2W. Dual mono, trafo sa C jezgrima, 115V/ static shield/2x 20V AC po stubu, ceo potopljen u lak za namotaje elektro motora i zapečen u jednu ciglu. U napajanju 16x MBR1045, 2x20mF (+ 1uF u paralelu svaki) + 20mF i 15uF MKP posle cap multipliera.

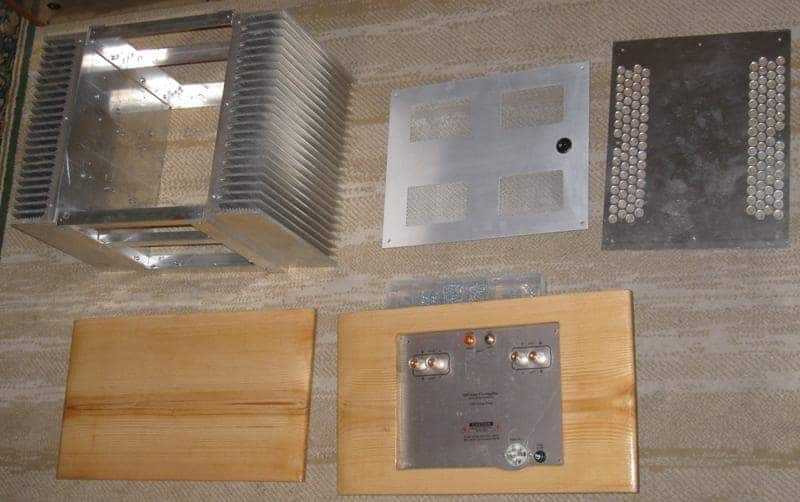

Kutija mojih ruku delo (uz pomoć ručnog alata, ništa CNC i to). Samo bih zahvalio kolezi Vladi (tajni posmatrač na vorumu) i Jermilu na izvlačenju većih kružnih otvora jednom zgodnom presicom.

4 para tranzistora po kanalu, 1,6A bias (za sada 1,5A dok se ne razgazi).

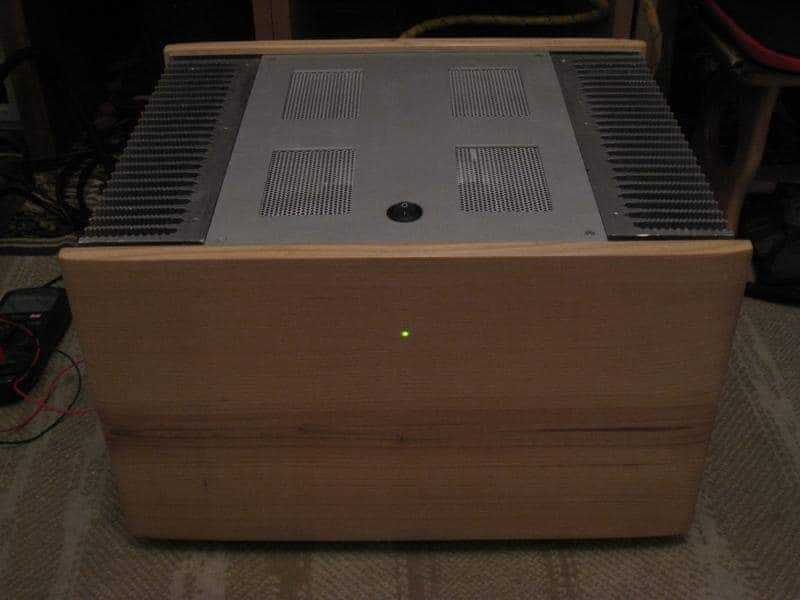

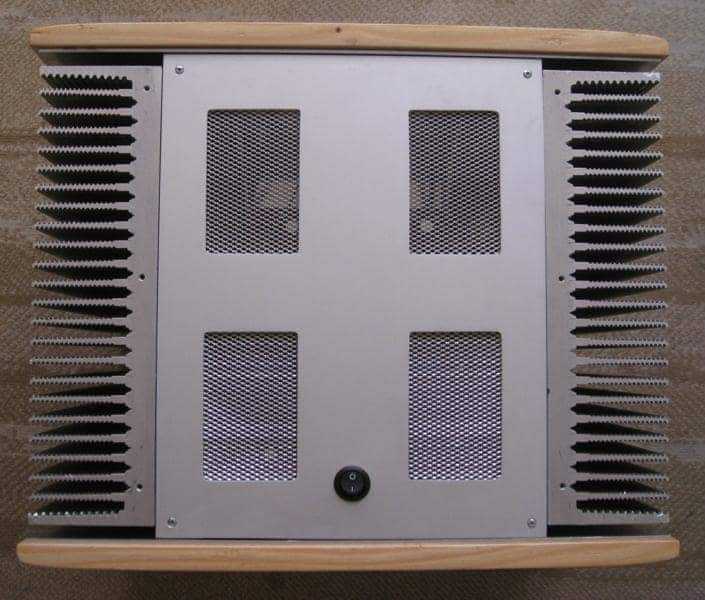

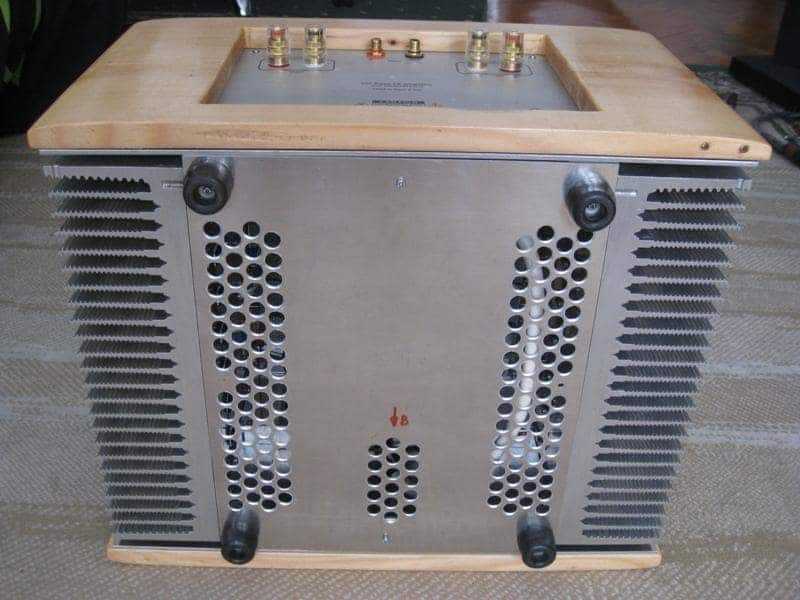

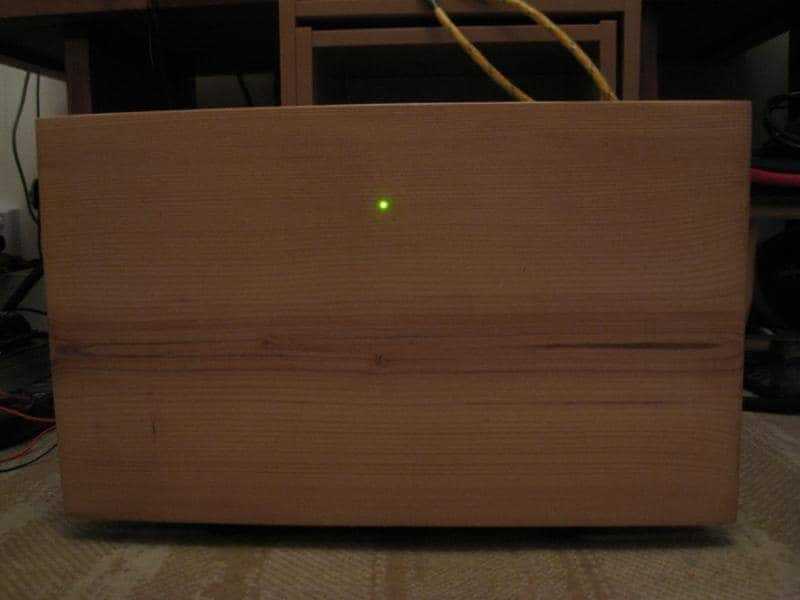

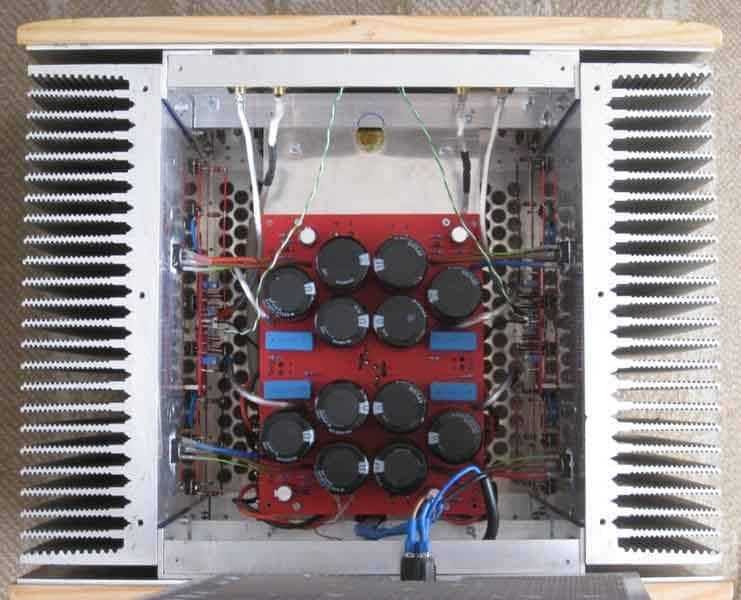

Evo prvo porn. Druga slika pogled odozgo. Treća odozdo..

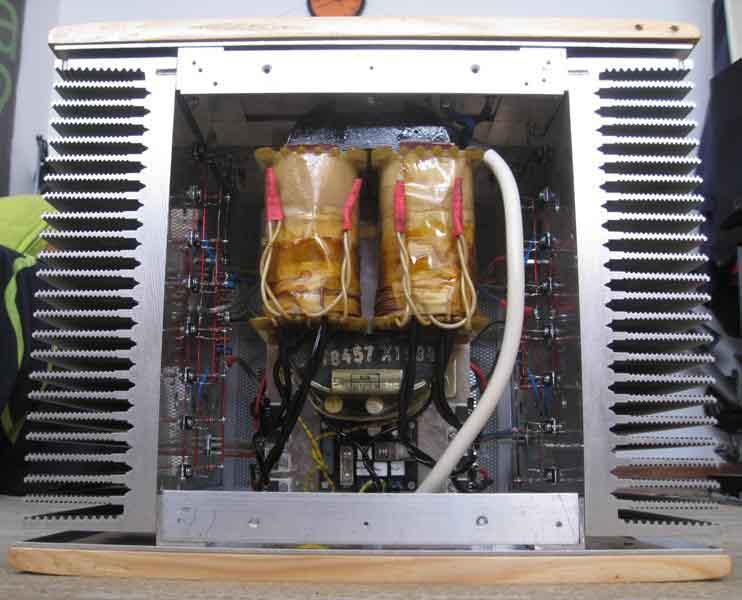

Napajanje ja na Al polici na pola visine kutije a transformator visi odozdo.













Share this post


Link to post
Share on other sites

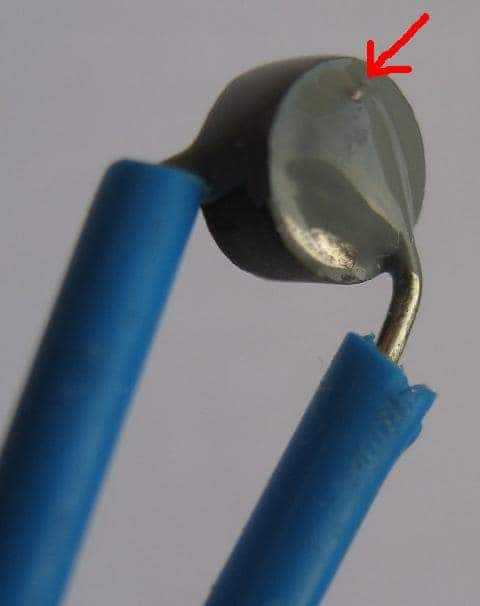

Mala napomena, da se ne bi zlopatili kao ja.Na drugoj slici je termistor i označeno mesto gde je oguljena boja sa nogica a koju sam naslonio na ladnjak, uz prigodan kratki spojić. Bez većih posledica sem nekoliko spaljenih trimera (uporan dečko) al bi zato osedeo da nisam ćelav kolko sam popizdo dok se nisam setio za jadac. Krenuo i po moj verni čekić u jednom momentu...



Share this post


Link to post
Share on other sites

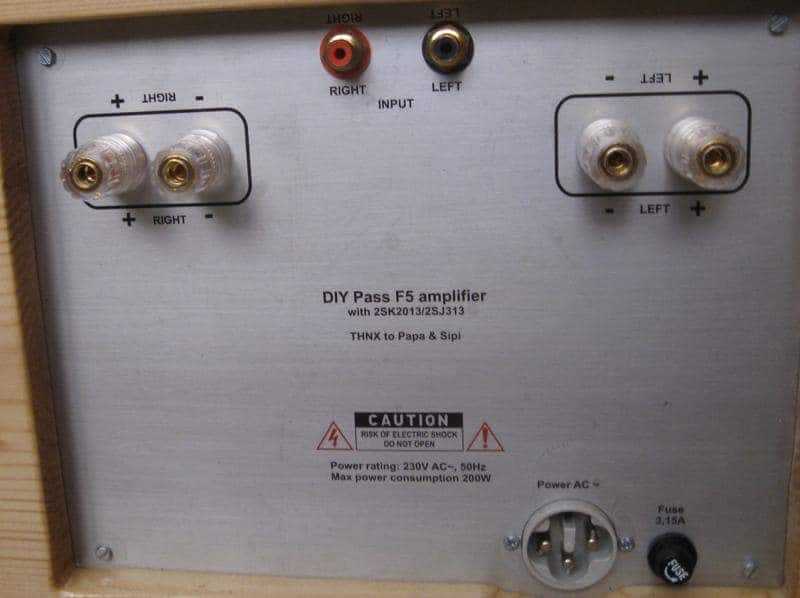

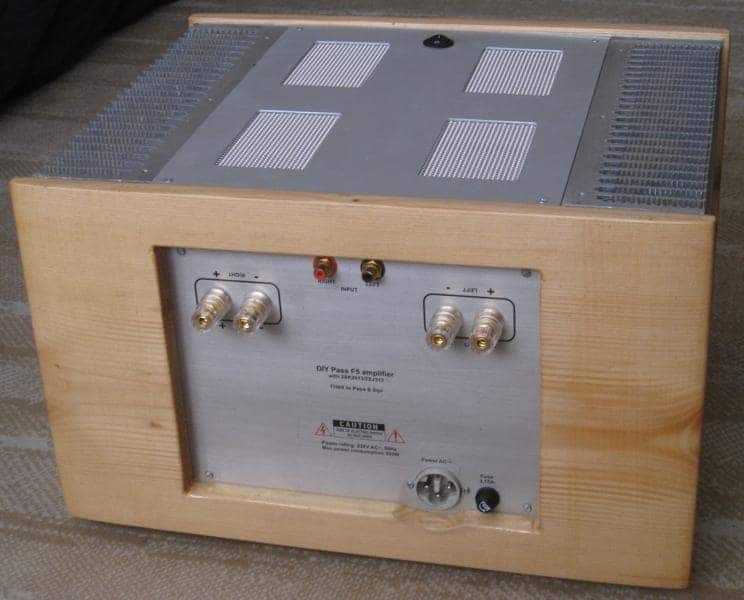

U lokalnoj fotokopirnici. Providna samplepljiva mat folija, pa kroz kolor laser. Nalepio na zadnju ploču i daska preko pa se ne vide rubovi folije.

Лепо! :oke: Прекидач на горњој плочи.

Pa ja, ko da se saginje do dole.

Share this post


Link to post
Share on other sites

U lokalnoj fotokopirnici. Providna samplepljiva mat folija, pa kroz kolor laser. Nalepio na zadnju ploču i daska preko pa se ne vide rubovi folije.

Ко би рек'о, мислио сам да је баш права штампа.

Share this post


Link to post
Share on other sites

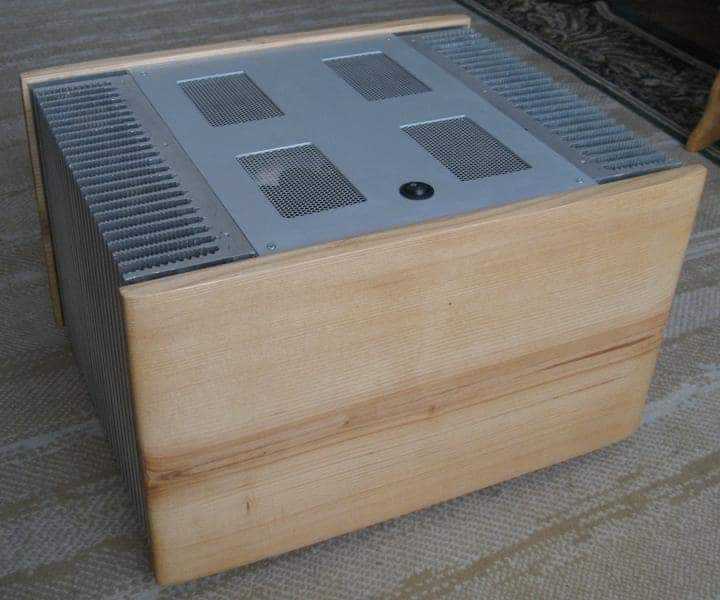

Lepo & :good: , stil " Sipi school ", naročito mi se dopada mrežica na gornjoj ploči (imaće lufta ihaaaj). Čestitam :clapping:Imaš i rare power AC konektor, koji je to tip?

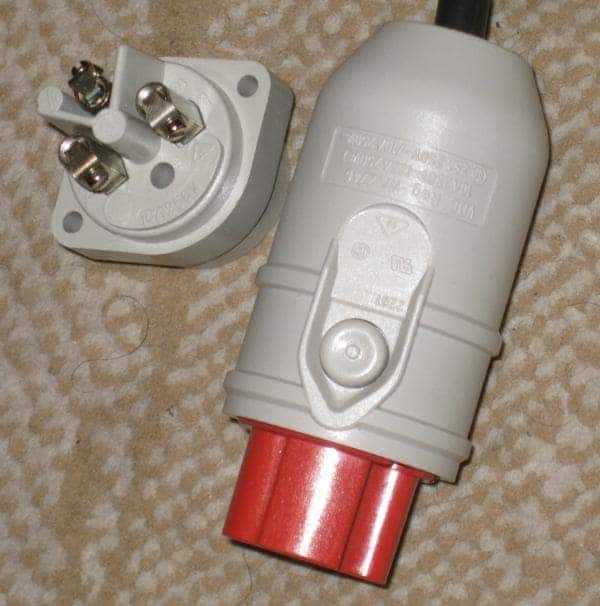

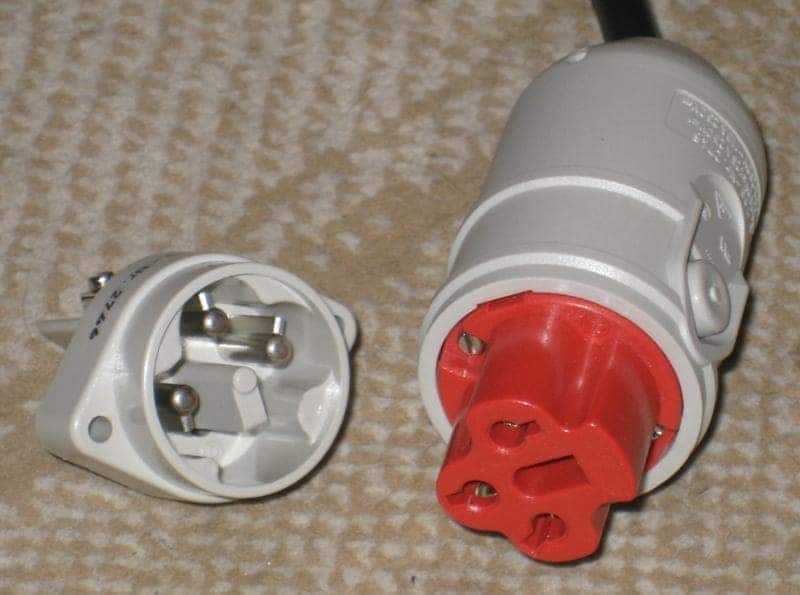

Na mrežici sam testirao lepljenje aluminijuma epoksidom. Zalepio sam je Bison dvokomponentnim epoksidom sa donje strane poklopca i deluje poprilično čvrsto. Kanda će da može. Probaću nekom prilikom i noseće delove kutije. Igrao sam se i eloksiranja u roditeljskog garaži. Malo akumulatorske kiseline i staro napajanje od PC-a, al o tom jednom u zasebnoj temi, kad usavršim... Konektori su Amphenol T 2262 000 šasijski i T2261 000 na kablu. Nisam našao nikakav info o njima na netu. Natrčali mlogo jeftino, pa sam kupio 5 parova. 10A, 25V~, građeni kao tenk. Kleme gde se stežu kablovi su nazubljene iznutra, kad se stegne šraf teško da se iščupa kabl. Obaška se zaključava pa nema ispadanja, i dobro drži kabl.Hteo sam ja Powercon al je ovo bilo 10x jeftinije.



Edited by ManicP

Share this post


Link to post
Share on other sites

Konektori su Amphenol T 2262 000 šasijski i T2261 000 na kablu. Nisam našao nikakav info o njima na netu. Natrčali mlogo jeftino, pa sam kupio 5 parova. 25A, 25V~, građeni kao tenk. Kleme gde se stežu kablovi su nazubljene iznutra, kad se stegne šraf teško da se iščupa kabl. Obaška se zaključava pa nema ispadanja, i dobro drži kabl.

Hteo sam ja Powercon al je ovo bilo 10x jeftinije.

Ладно Лап кабл иде у тај конектор, а што се тиче Нојтрика обожавам га. Ма да истина мало је скупљи.

Share this post


Link to post
Share on other sites

Светско, а наше. :respect::clap::baklja: Дужан си нам још пар података- снага трансформатора- димензије хладњака и целе кутије.

Trafo je isceđen na nekih 450VA, cca 10-11 kg.Kutija je 430x260x350mm (ŠxVxD), 32kg žive vage.

Ладно Лап кабл иде у тај конектор, а што се тиче Нојтрика обожавам га. Ма да истина мало је скупљи.

Ma ja, meni je Neutrik baš klempa. Bilo u Temerinu na vojnom otpadu 3x1,5 mm2 po 250din za komad 6-7m, od nekih vojnih uređaja, video nadzora, senzora, šta li... pa ne moram da razmišljam o Lappu neko vreme. Vidi se na 3. slici u prvom postu, onaj beli.

Share this post


Link to post
Share on other sites

Odlicno Pedja ! :good2: Hladnjaci deluju mocno, cenim da nema vise od 20 stepeni iznad Tamb na njima ?

Tako nešto. Kad su bili klot turio sam ih u sobu na merenje, jedan kao referentni, a drugi sa onim metalnim otpornicima i 100W disipacije. dT je bila 25oC. Ovde je disipacija ~80W po ladnjaku pa se račun slaže. :oke:

Share this post


Link to post
Share on other sites

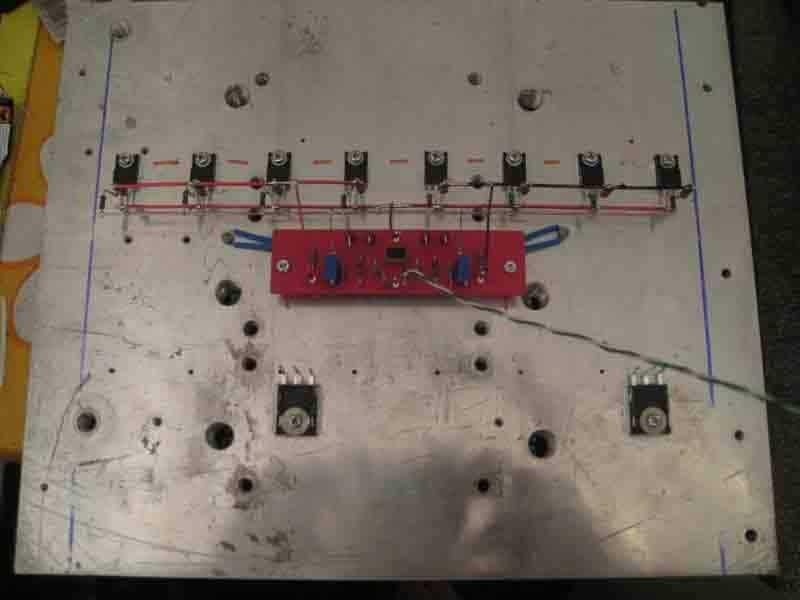

Mala napomena, da se ne bi zlopatili kao ja.

Na drugoj slici je termistor i označeno mesto gde je oguljena boja sa nogica a koju sam naslonio na ladnjak.

Ево како сам jа то решио са термистором:

Postavljena slika

Postavljena slika
