Pass DIY headphone amp

[Beli_Ninja]

Ledovi su vezani kao blider, nisu vezani kao mikeratori 😅

[Zen Mod]

oje!

[Beli_Ninja]

Eto, zalemljeni svi otpornici koji su izostavljeni radi probe regulatora napona. Zalemljeni i gate otpornici 560R. Zalemljene izlazne Tošibe 313 2013. Zalemljeni Muse BP 22/25 paralelno 100/35 NIC low esr na mestima C26, 27 koji su u low pass fikteru u invertujućim ulazima OPa.

Sad da poručim trafo, pločice za adaptere soic to dip, zaštitu i potenciometar i džidžabiže koje mi fale za sve te pločice.



[Mikorist]

Biće to zvučne halucinacije kao kod mene...Ne brigaj ništa.

Samo da znaš da ovaj amp nije za poso. Ne možeš da se fokusiraš od dobre glazbe da radiš.

[Beli_Ninja]

Pa ko je rekao da je za posao, to će mi biti na poslu



[silentbob]

Ucim malo da radim sa osciloskopom i izmerih whammy sa 8Ω opterecenjem na oba kanala (i signalom).

Otprilike posle 10Vpp pocinje da klipuje, sto po mojoj racunici mu dodje oko 2x1.5w, pa ko vole i ima dovoljno osetljive zvucnike eto ga savrseno letnje pojacalce.

Znaci leti kao amp, zimi kao pre i head amp

E da, kod mene su 7815 i 7915 verzija od 1.5A i 2.2Ω u CRC i bez led pa je +-15v...



[Mikorist]

On 2. 6. 2024. at 14:48, Beli_Ninja reče

Sad da poručim trafo, pločice za adaptere soic to dip, zaštitu i potenciometar i džidžabiže koje mi fale za sve te pločice.

trafo se čeka dugooo ako je trafomatic

[Beli_Ninja]

Znam, video sam tu poruku. Još pravim konfiguraciju za kutiju. Najverovatnije neću da se ograničim mestom za trafo na PCB. I jako verovatno je ada mi neće trebati dodatni sekundari.  Koristiću zaštitu iz teme Omicron hadamp sa big diy.

Kutiju planiram da smestim u gabarite 290 x 290 x 100 mm. Sa trudom da bude što manja, ali bez ograničenja na min već na max dimenzije.

[Brijac]

Stizu mnogo brze sad, probili su cep (odmori kapiram).

[Mikorist]

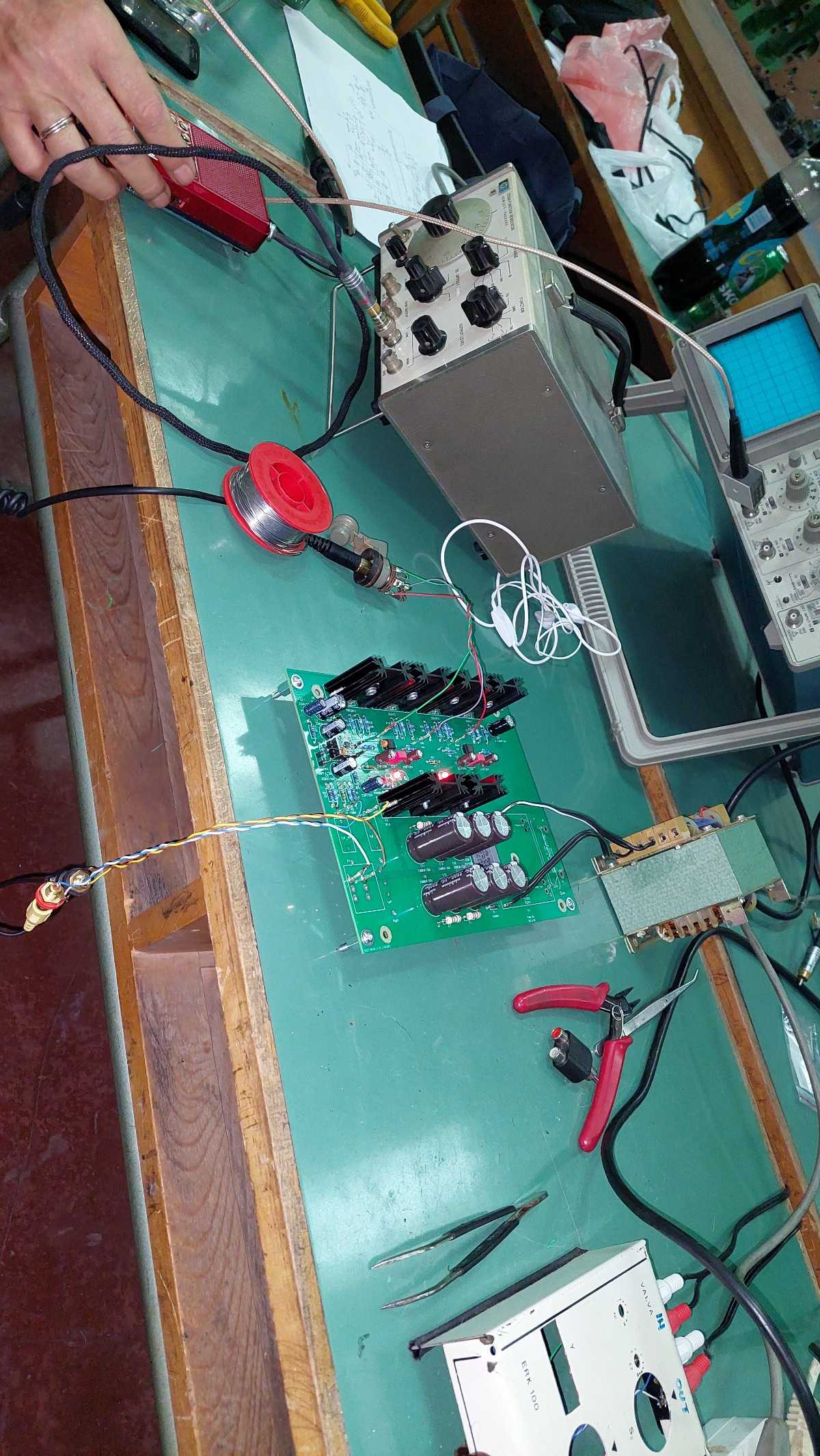

Samo da se javim da ovo i dalje svira. Nisam ga ugasio od onda.



[Zen Mod]



[Beli_Ninja]

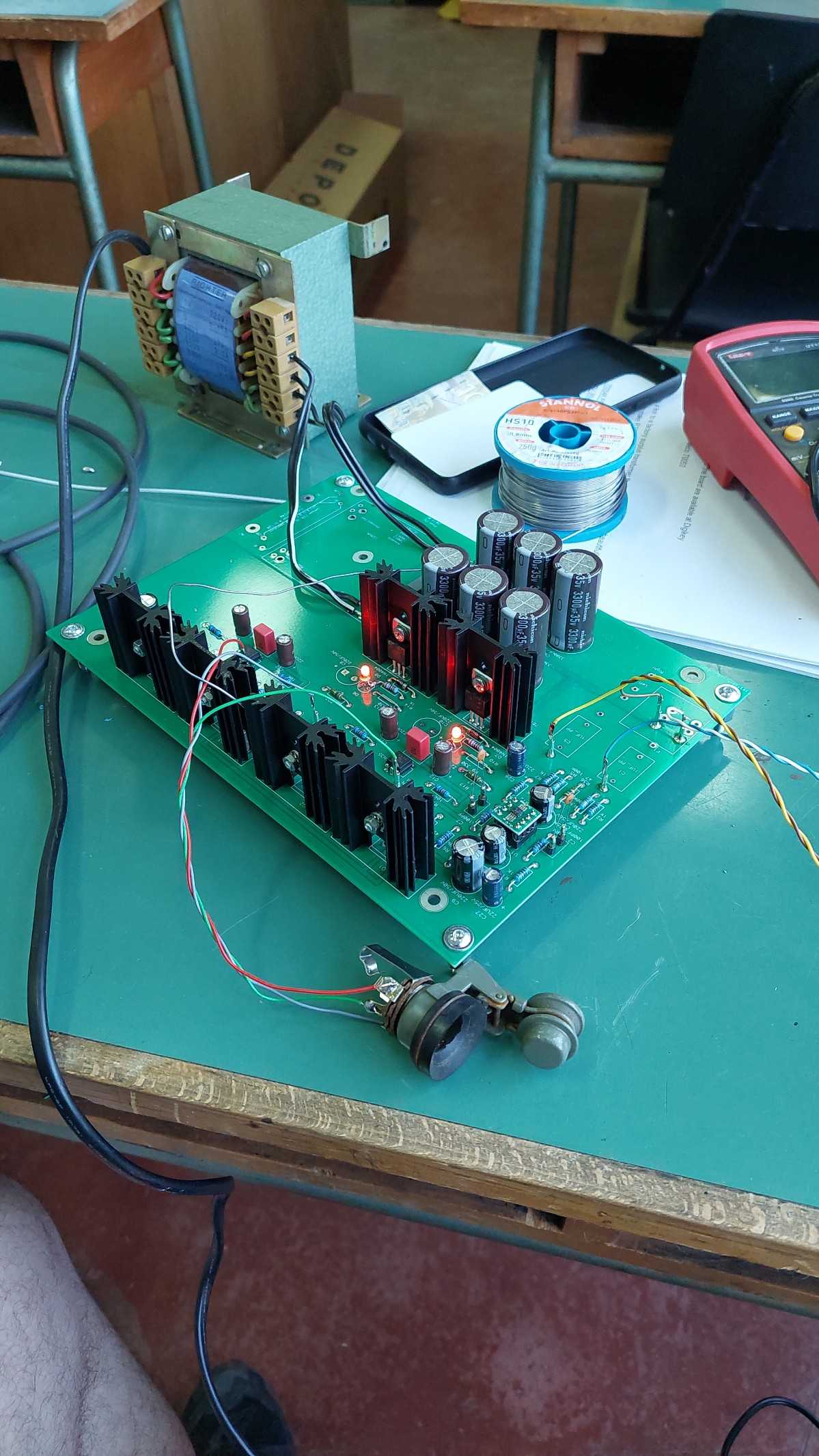

Proradio i moj primetak, OPA1642, 100pF, bez anomalija, zvuk veoooma 😊, sluške Beyerdinamic DT770Pro 250R.

[Zen Mod]

[Mikorist]

[Beli_Ninja]

Prvi put u životu odsušao Paranoid bez distorzije i muljanja, potpuno jasno svaki ton svaku reč





[Beli_Ninja]

Uskoro ću ja kod ušnog

[Beli_Ninja]

Koga boli dupe, za zavarivanje mi trebaju oči a ne uši

[Beli_Ninja]

Temperatura hladnjaka oko 43 °C, svih. Temperatura elektrolita oko 37°C.

Mirna struja 60mA po kanalu, napon sekundara 2x17VAC, regulisano na +- 15VDC.

[Mikorist]

Sve bolje i bolje svira kako radi

[Mikorist]

izvadio Muses02 i stavio Signetics u Wahmmy  .... ej nebo svira iz ovoga... poskido sam kondoze...na uvo nista ne osciluje...

[Zen Mod]

zbrljoz i zmunjoz out

[Mikorist]

pre 6 minuta, Zen Mod reče

zbrljoz i zmunjoz out

Bokte mazo sta je ovo na sluslice sad .... pa kako do sad nism znao za ovo jbt
