AD1865 / AD1862 / PCM63P NOS USB DAC (blast from the past)

[Mikorist]

Zaboravljam. Čučemo. Ja heftam kutiju kad stignu adapteri. Znam šta čujem  Heftanje. Ende

[Mikorist]

Ja sledeći PCM DAC pravim sa filterom. Ovaj više ne diram. Samo može još jedna kutija. Nova.



I nova tema.  Ova je zastarela.

[Brijac]

Stizu sled nedelje, al verovatno nisam tu cele, te bice preuzimanje one tamo ili vikend. Sto se tice cene, bice neka uplata za dobrotvorne svrhe, sms, na racun, itd, koliko ko moze/hoce.

[Mikorist]

pre 16 časa, gluv_i_udaren reče

Skini bre plavu izolaciju, ostavi samo ptfe, da bude oversized

Uradio tako....

Svira bre da se raspametiš ovo sad.  Još ostaje dva Musesa02 da natakarim na ovo.

Ali ovo već ovako je teška psiho(delija)akustika.

[Zen Mod]

ma bolje svira MoBo DAC

[Mikorist]

Jok više



Ceđenje suve drenovine je sad iz Zmaja



[shonne]

5 hours ago, Mikorist said:

Bolje ne......Pa @NIXIE to ne bi mogao da postigne. Morao bi u četr smene da radi kao na traci.

Zaboravilo se sta je pravi diy, a ne lego kockice i plasticne kutije 😁

[Zen Mod]

ajd sad, nemoj bas tako mnogo da ih gazis

ako cemo tako, ni kloniranje/backengineering nije neki DIY





[shonne]

1 minute ago, Zen Mod said:

ajd sad, nemoj bas tako mnogo da ih gazis

ako cemo tako, ni kloniranje/backengineering nije neki DIY





Nisam ja izopstio sebe iz te price, naravno. Niti ikog gazim.

Samo kazem sta moze da im bude sledeci korak ka svetom gralu. 🤗

A cekamo da vidimo sta ces ti da predlozis 🙂

[Mikorist]

Sveti gral je koliko ja vidim sapajanje JLS-a i DAC PCB u jednu PCB.

Zajedno sa napajanjima i anolgnim izlazom...Sve na jednoj PCB.

Nema onda kockica i plamuđenja sa žicama



Samo to neko mora da sedne i napravi. Ne pada sama sa neba takva PCB.

[Brijac]

😁





[NIXIE]

pre 3 časa, shonne reče

Zaboravilo se sta je pravi diy, a ne lego kockice i plasticne kutije 😁

Ne mogu eksperimente da stavljam u metalne kutije. Nego da ovo nije prilično jednostavno, retko ko bi sebi napravio dak. Kupovali bi i drndali one Kineske mas market sprave. A ako je ovo na 80 posto od nekog teoretskog maksimuma, ja sam zadovoljan. I onako mi je to tek uvod u neki drugi nivo. Samo za taj sledeći nivo treba dosta para i vremena. U tom smislu ove Mirove Lego kocke su većini dostupne, i sve radi iz prve. To je suština. Jedino što malo zapinje oko nabavke delova, ali to je posledica naše nezgodne lokacije.

[Mikorist]

Ja sam prezodovoljan ovim. Moje dve leve ruke pravile.

[shonne]

Ma nisam ni u jednom trenutku zeleo da se pravdate, pobogu ljudi. Koliko vidim polako iscrpljujete pricu sa op, zice...zato sam i pomenuo ovo sto sam pomenuo, da se gura napred 🤗

Nije valjda da cete uskoro da zatvarate temu 🤗



[Brijac]

Eno gore jedan jako edukarivan video Daleko je ovo od zatvaranja.

[NIXIE]

Zatvoriću je sa PCM1702.

Posle toga je sve obična mehanika, bušenje i pakovanje u kutije.

[Mikorist]

pre 1 minut, shonne reče

Nije valjda da cete uskoro da zatvarate temu 🤗



Ne temu. Ali DAC ću da zatvorim i da ga ne otvaram više. Jednostavno za Mirov DAC ovo je maksimum. Ili bar 90% (ne slažem se da je 80%)

Treba praviti potpuno nešto drugo.

[Mikorist]

95% će da bude kad neko izmeri DAC - i ustanovi ona dva kondezatora koje su im vrednosti.

Dalje apgrejdovati ovo je besmisleno. Ne vodi nigde. Mora potpuno nova PCB

[Mikorist]

pre 1 sat, Brijac reče

😁





On 3. 6. 2023. at 14:11, Mikorist reče

ACCUPHASE DC-91 ~ 16 x PCM63P-K - SM5842AP ~ D/A converter
ADCOM GDA-600 ~ 2 x PCM63P-J - DF1700P - CS8412-CP ~ D/A converter
APOGEE DA-1000 ~ 2 x PCM63P-K - YM3434 ~ D/A converter
ARAGON D2A2 ~ 2 x PCM63P-J - PMD100 - UA AES21 ~ D/A converter
AUDIO NOTE DAC 1 ~ 2 x PCM63P - DF1700P - YM3623B ~ D/A converter
AUDIO NOTE DAC 2 ~ 2 x PCM63P-J - DF1700P - YM3623B ~ D/A converter
AUDIO NOTE DAC 3 ~ 2 x PCM63P-K - DF1700P - YM3623B ~ D/A converter
AUDIO SYNTHESIS DA-X ~ 2 x PCM63P / D20400A - SM5803APT ~ D/A converter
AUDIOMECA AMBROSIA ~ 2 x PCM63P / AD1865N - SM5843AP ~ D/A converter
AVM EVOLUTION DAC1 ~ 2 x PCM63P-K - DF1700P - YM3623B ~ D/A converter
BITWISE MUSIK SYSTEM ZERO ~ 2 x PCM63P-K - DF1700P - YM3623B ~ D/A converter
CAMELOT UTHER V2.0 ~ 4 x PCM63P-J - PMD100 - CS8412-CP ~ D/A converter
CARROZZERIA CDX-M80 ~ 2 x PCM63P-K - SM5813AF ~ D/A converter
CELLO MUSIC SERIES 8.1 DAC ~ 2 x PCM63P-K ~ D/A converter
CLARION X-DA1 ~ 4 x PCM63P-K + 2 x DF1700P + YM3623B ~ D/A converter
CREEK DAC 60 ~ 2 x PCM63P-K - DF1700P - YM3623B ~ D/A converter
EAD DSP-1000 SERIES II ~ 2 x PCM63P-K - DF1700P - CS8412-CP ~ D/A converter
EAD DSP-1000 SERIES III ~ 2 x PCM63P-K - PMD100 - CS8412-CP ~ D/A converter
EAD DSP-7000 SERIES II ~ 2 x PCM63P-K - DF1700P - CS8412-CP ~ D/A converter
EAD DSP-7000 SERIES III ~ 2 x PCM63P-K - PMD100 - CS8412-CP ~ D/A converter
EAD DSP-9000 PRO ~ 2 x PCM63P-K - PMD100 - CS8412-CP ~ D/A converter
EAD TheaterMaster ~ 6 x PCM63P-K + 3 x PMD100 ~ D/A converter
KRELL STUDIO ~ 2 x PCM63P-K + 2 x Motorola DSP56001 ~ D/A converter
LECTOR DIGICODE 2.20 ~ 2 x PCM63P - SM5843AP - CS8414-CS ~ D/A converter
LINN NUMERIK ~ 2 x PCM63P-K - DF1700P ~ D/A converter
MONARCHY AUDIO MODEL 22A ~ 2 x PCM63P-K - DF1700P - YM3436D ~ D/A converter
MONARCHY AUDIO MODEL 22B ~ 2 x PCM63P-K - SM5813APT - YM3436D ~ D/A converter
MONARCHY AUDIO MODEL 22C ~ 2 x PCM63P-K - SM5813APT - YM3436D ~ D/A converter
MONARCHY AUDIO MODEL 24 ~ 2 x PCM63P-K - DF1704 - CS8414 ~ D/A converter
MONARCHY AUDIO MODEL 33 ~ 2x PCM63P-K - SM5813APT ~ D/A converter
MUSE MODEL TWO ~ 2 x PCM63P-K - DF1700P - CS8412-CP ~ D/A converter
MUSE MODEL TWO PLUS ~ 2 x PCM63P-K - PMD100 - CS8412 ~ D/A converter
PARASOUND D/AC-1000 ~ 2 x PCM63P-J - SM5813AP - CS8412-CP ~ D/A converter
PARASOUND D/AC-1100 HD ~ 2 x PCM63P-J - PMD100 - CS8412-CP ~ D/A converter
PARASOUND D/AC-1500 ~ 4 x PCM63P-K - SM5813AP - CS8412-CP ~ D/A converter
PARASOUND D/AC-1600 HD ~ 4 x PCM63P-K - PMD100 - CS8412-CP ~ D/A converter
PASS LABS DIGITAL 1 ~ 4 x PCM63P-K - SM5813AP - CS8412-CP ~ D/A converter
PATHOS INTRANSFER ~ 2 x PCM63P-K ~ D/A converter
PIONEER CDX-M80 ~ 2 x PCM63P - SM5813AF ~ D/A converter
PIONEER PD8500 ~ 2 x PCM63P-K ~ D/A converter
PROCEED PDP3 ~ 2 x PCM63P-K - SM5803APT ~ D/A converter
PS AUDIO SL THREE ~ 2 x PCM63P-J - PMD100 - UA AES21 ~ D/A converter
SENTEC DIANA ~ 2 x PCM63P - DF1700P - CS8412-CP ~ D/A converter
STAX DAC-TALENT ~ 2 x PCM63P-K - SM5803APT - YM3623B ~ D/A converter
TEAC D-30 ESOTERIC ~ 8 x PCM63P-K ~ D/A converter
THETA DS PRO GENERATION III ~ 2 x PCM63P-K + 3 x Motorola 56001 ~ D/A converter
THETA DS PRO GENERATION V ~ 2 or 4 x PCM63P-K + 3 x Motorola 56001 ~ D/A converter
USHER DA20ST ~ 2 x PCM63P-K - DF1700P - YM3623B ~ D/A converter
WADIA 9 ~ 8 x PCM63P-K - CS8412-CP ~ D/A converter
WADIA 15 ~ 4 x PCM63P-K - CS8412-CP ~ D/A converter
YAMAHA DA8X ~ 8 x PCM63P-Y + 4 x SM5803APT ~ D/A converter

Mit ili ne pogledati ovaj spsak ponovo. Piše lepo koji su filteri korišćeni.

Neki od ovih DAC i sad vrede po 10K evra. Da li je maskimum sa filterom ili bez filtera zavisi od pušača (konzumenta)



Neču ovo postovati na big diya kako me ne bi kamenovali.

Definitivno moram jedan sa filterom da napravim i uporedim. Nisam čuo pa ne vredi....

[Brijac]

Svasta nesto napisah al bolje da cutim 😁 Suma sumarum, bitno da se uziva u uredjajima

[NIXIE]

Ako uradim izlazni deo sa lampama, i  direktno dovedem signale sa JLS u dak, neću ni da koristim Mirove pločice. Bolje bez njih, sve na raster board i napajanja uz sam čip, a lampe stavljam u nastavku. Biće poveće pločice ali i kutija je poveća. Tu će biti dve audio pločice, jedna sa dakom i napajanjima i verovatno direktno zabodenim JLS, a  druga sa lampama i njihovim napajanjima.  Treća i četvrta će sadržati Arduino, napajanja i NIXIE lampe. Trebaće mi jedno 3-4 trafoa za to sve.

[Mikorist]

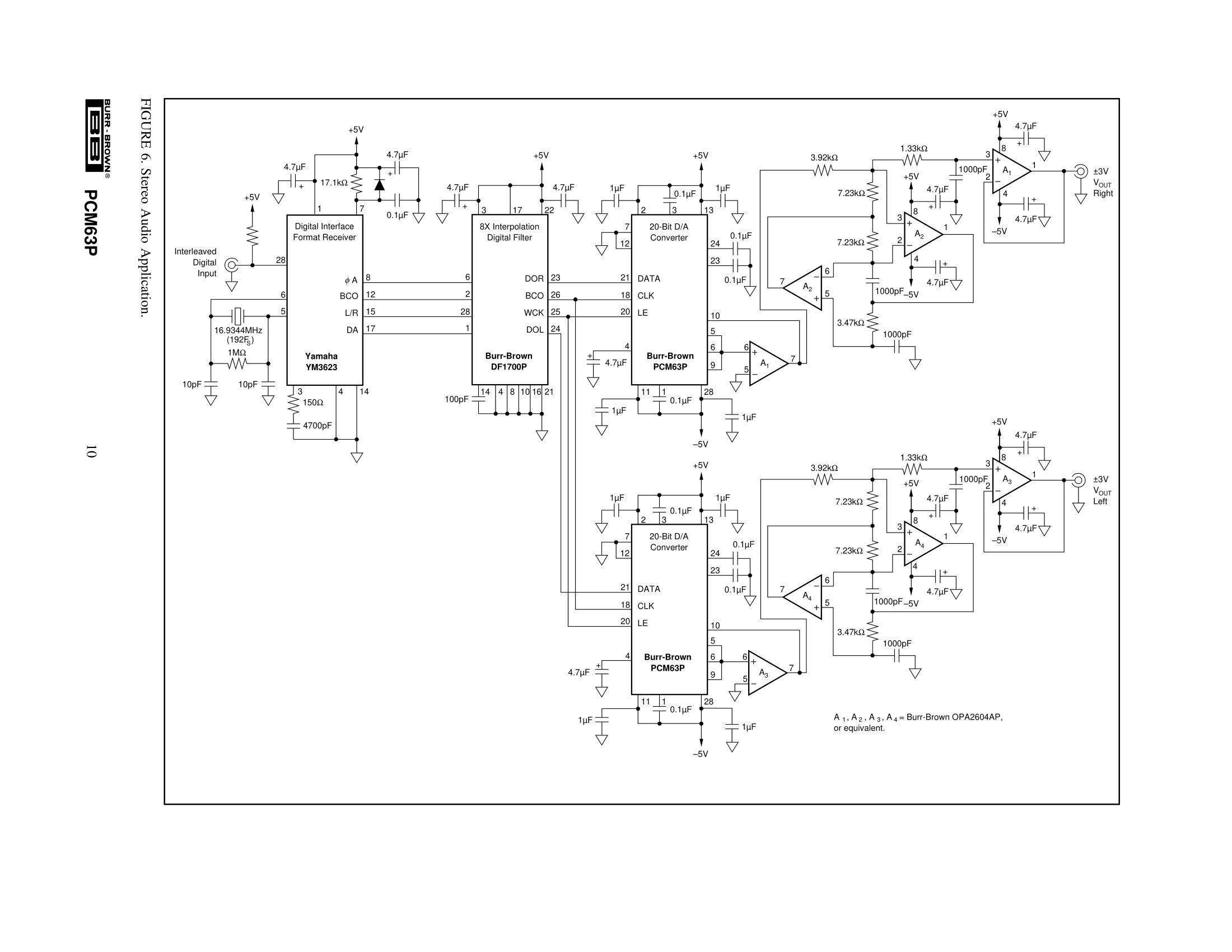

Ovo je DEM-PCM63 board- BB fabrika....Ne postoji prostije rešenje od ovga.

Šta ide kao analogni izlaz može da se izmašta
