NIXIE Napisano Avgust 15, 2022 Autor Share #2245 Napisano Avgust 15, 2022 (izmenjeno) Pre sat vremena, krca44 reče nije tesko dodati bleeder na izlaz regulatora ako treba. Za XMOS i njegovih 400mA ne treba bleeder otpornik, a ima i svoj stabilizator na PCB za 3,3V, onaj sa hladnjakom. Za izlazni deo JLS i 100mA, zadrži veći hladnjak i probaj da ga opteretiš sa još 100mA pa ako čuješ razliku, čisto sumnjam. Ne vidim razlog za to jer i taj deo opet na JLS PCB ima svoj regulator 3,3V. Samo nepotrebno povećavaš grejanje i brum na filterskim kondenzatorima. Znači uz bleeder treba povećati i filterske kondenzatore i imati ladnjak odgovarajući. Ja bih tu povećao otpornik u CRC, ako je manja struja od one koju sam ja računao da će mi trebati. Namestiti recimo oko 7-8V ispred LDO. Time se brum i šum dodatno smanjuju, praktično je DC napon ispred LDO regulatora. To se sve lako proveri u PSUD2. Tačno se dobije ono iz simulacije, provereno. Izmenjeno Avgust 15, 2022 od NIXIE krca44 je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2246 Napisano Avgust 15, 2022 Bilo bi lepo da skockamo pcb za I2SoverUSB, pustimo print i razdelimo. Meni se kod mike ne svidja sto je jedan cap od 10k uf, isao bih radje na 10x 1k uf u paraleli. Malo je duza dimenzija pcb-a tako, ali je i znatno niza. Link to comment Podeli na ovim sajtovima More sharing options...

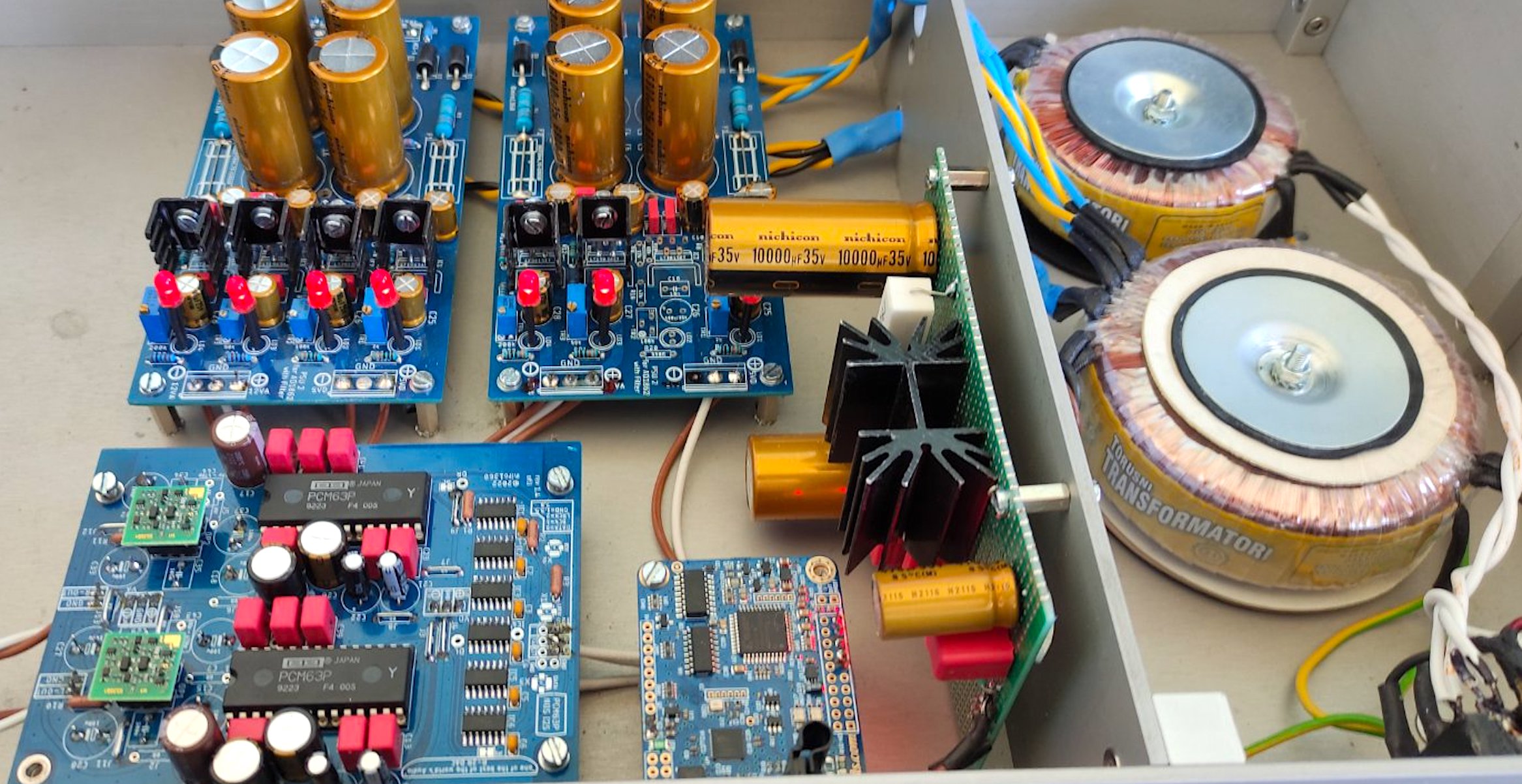

NIXIE Napisano Avgust 15, 2022 Autor Share #2247 Napisano Avgust 15, 2022 Kod Mike je tako kako je. Korišćeni delovi koje je imao, hladnjak, diode, 6800uF, dokupio 10000uF i moralo se uklopiti sa ostalim pločicama da ne udari nešto negde. PCB za to bi valjalo da bude sa LT1963 kao i za sve ostalo što je. Sad je upotrebljen LM1117T iz Mouser, to se imalo pri ruci. Naglašavam da je jako problematična nabavka podesivih LT1963/3015 u TO220 pakovanju. Skoro pa neomoguća misija. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2248 Napisano Avgust 15, 2022 Ovima dvojema nesto fali to-220-5? https://eu.mouser.com/ProductDetail/Analog-Devices/LT1963ET-3.3PBF?qs=ytflclh7QUV4tdHHtvZJCQ%3D%3D https://eu.mouser.com/ProductDetail/Analog-Devices/LT3015IT-5PBF?qs=ytflclh7QUW1QXFYQhHoyw%3D%3D Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Avgust 15, 2022 Share #2249 Napisano Avgust 15, 2022 To su fiksni LDO. Treba ti adjustable (bez voltaza u imenu) https://eu.mouser.com/ProductDetail/584-LT1963AET%23PBF https://eu.mouser.com/ProductDetail/584-LT3015ET%23PBF Da skratimo priču...od ovog sam lika uzeo Lot https://www.ebay.com/itm/254612843891 Ovo provereno radi....Jedino što noge nisu kao na slici - moraš sam nogice da razmakneš. LT3015ET#PBF vidim da lik prodaje u Izraelu 40 komada pakovanje....mnogo Jedino da se istalite međusobno - grupna nabavka. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2250 Napisano Avgust 15, 2022 A jbg, 1963 dolazi u oktobru sto nije daleko. Ali 3015... kod oficijalnih tek sledede godine... Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2251 Napisano Avgust 15, 2022 Ima na Aliexpress 3015 ako se ne plašiš. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2252 Napisano Avgust 15, 2022 (izmenjeno) Sa alija nikakav IC 😁 Odatle da valja jedino sto uzeh je ovo https://a.aliexpress.com/_mMQcdUY Izmenjeno Avgust 15, 2022 od Brijac Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2253 Napisano Avgust 15, 2022 Ili prepraviti PCB za fiksne regulatore 1963/3015 koji se koliko mi se čini malo lakše nabavljaju. Bilo bi čak i jednostavnije, manje je delova. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2254 Napisano Avgust 15, 2022 Misliš da su fake? Nešto ne verujem. Verovatno su iz Malezije a ovi u Mouser/Digikey su iz USA. Al to samo kad ih ima. https://m.aliexpress.ru/item/32858010855.html?gatewayAdapt=gloPc2rusMsite&sku_id=65279503662 Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2255 Napisano Avgust 15, 2022 29 minutes ago, NIXIE said: Misliš da su fake? Nešto ne verujem. Verovatno su iz Malezije a ovi u Mouser/Digikey su iz USA. Al to samo kad ih ima. https://m.aliexpress.ru/item/32858010855.html?gatewayAdapt=gloPc2rusMsite&sku_id=65279503662 Da ima 99% plus pozirivnih ocena. Ovako sa 91%.... bas mrka kapa... nisu pare na kraju dana nego se iznerviras za dzabe. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2256 Napisano Avgust 15, 2022 (izmenjeno) Znas kako, cekati pola godine+ na zvanicnog distributera, ko ziv ko metav 😆. Porucicu pa cemo probati. Trebace mi dva lot-a ova, nema na komad. Al' dok nadjem pcm63p-y par, proci ce toliko sigurno 😅 Izmenjeno Avgust 15, 2022 od Brijac Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Avgust 15, 2022 Share #2257 Napisano Avgust 15, 2022 Y teško ako nije u ekvilajzeru. Ili da rizikuješ preko ebay od Polida....ali je cena paprena. Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Avgust 15, 2022 Share #2258 Napisano Avgust 15, 2022 Evo ti svaba prodaje za 220 evra....Ovo moze preko svercera 2 x Burr Brown PCM63P-Y D/A Converter IC BB DIP-28 DAC WWW.EBAY.COM Sind/waren verbaut in einem High-End Gerät made in Japan. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2259 Napisano Avgust 15, 2022 Pre sat vremena, Brijac reče Da ima 99% plus pozirivnih ocena. Ovako sa 91%.... bas mrka kapa... nisu pare na kraju dana nego se iznerviras za dzabe. Meni oni iz Kine rade. Nema šanse da su fake. Aceton im ništa ne može. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2260 Napisano Avgust 15, 2022 (izmenjeno) A i treba ti 3kom. Pozitivnih 5kom. ako radiš i za JLS sa njima, inače isto 3kom. Mika ima 3 negativna i 4 pozitivna. Peti pozitivni je LM1117T-5.0. Mogu se naravno koristiti i drugi regulatori, nego ne znamo kako će zvučati. SMD LT1963/3015 ima i fiksnih i podesivih. To zahteva potpuno nove PCB. Izmenjeno Avgust 15, 2022 od NIXIE Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2261 Napisano Avgust 15, 2022 8 minutes ago, NIXIE said: A i treba ti samo 3kom. Zar ne idu 2 po psu2? Plus jedan za jls? Sto mu dodje 5 komaTa. Link to comment Podeli na ovim sajtovima More sharing options...
Mikorist Napisano Avgust 15, 2022 Share #2262 Napisano Avgust 15, 2022 pre 16 minuta, Brijac reče Zar ne idu 2 po psu2? Plus jedan za jls? Sto mu dodje 5 komaTa. Prebroj Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2263 Napisano Avgust 15, 2022 Ti praviš PCM63. Ako si pratio, imaš +-5 digitalni deo čipa, +-5 analogni deo čipa, +-12V za OPA, +5V za JLS i još jednom +5V za JLS. To je 5+ i 3- regulatora. I trebaju ti dve PSU2 pločice gde stavljaš 4+ i 3- regulatora sa malim hladnjacima. 5+ regulator sa velikim hladnjakom mora ići na zasebnu PCB sa velikim elektrolitima i hladnjakom. Za AD1865 trebaju samo 2- regulatora, ostalo je isto na + strani znači 5kom. Link to comment Podeli na ovim sajtovima More sharing options...
NIXIE Napisano Avgust 15, 2022 Autor Share #2264 Napisano Avgust 15, 2022 (izmenjeno) To čak nije ni mnogo, ja u DDDAC imam mnogo više. E sad postoji i opcija da se uštedi jedan +5V regulator. To je da se digitalni deo čipa i izlaz JLS napoje iz istog +5V regulatora na PSU2. To može bez problema jer JLS opet ima 3.3V SMD regulator na svojoj PCB, tako da neće da smeta digitalnom delu PCM ili AD čipa. Mika se odlučio da ipak ima nezavisne regulatore za to, kad ih je već kupio. Izmenjeno Avgust 15, 2022 od NIXIE Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2265 Napisano Avgust 15, 2022 Topina onda 💪🏻 Porucio sa alija tri komada pa sta bude. Link to comment Podeli na ovim sajtovima More sharing options...
Brijac Napisano Avgust 15, 2022 Share #2266 Napisano Avgust 15, 2022 59 minutes ago, Mikorist said: Evo ti svaba prodaje za 220 evra....Ovo moze preko svercera 2 x Burr Brown PCM63P-Y D/A Converter IC BB DIP-28 DAC WWW.EBAY.COM Sind/waren verbaut in einem High-End Gerät made in Japan. Ovo je daleko pouzdanije nego onaj kinez. Ali sam vise u fazonu nekoga sa big diy sa reputacijom. Link to comment Podeli na ovim sajtovima More sharing options...
